房建施工模板工程技术交底书.doc

房建施工模板工程技术交底书
编号: DCSAQJD-009-011
工程名称
西安北动车所工程
单位名称
单身公寓楼
技术负责人
曾晓辉
编制单位
西安北动车所项目安质部
交底人
景军库
项目负责人
陈均顺
工序名称
模板工程
交

底

内

容
（一）、材料要求
1、竹胶板模板：尺寸(1220×2440mm)、厚度12mm
2、方木：50×100mm尺寸规矩。
3、隔离剂：严禁使用油性隔离剂，必须使用水性隔离剂。
4、模板截面支撑用料：采用钢筋支撑，两端点好防锈漆。
（二）、安装要求
模板安装必须稳固牢靠，接缝严密，板缝用透明胶带粘贴，不得漏浆。模板与混凝土的接触面必须清理干净并涂刷隔离剂。混凝土浇筑前，模型的积水和杂物必须清理干净。
模板安装允许偏差和检验方法
项 目
允许偏差（mm）
检验方法
轴线位置
基础
15
尺量每边不少于2处
梁、柱、板、墙、拱
5
表面平整度
5
2m靠尺和塞尺不少于3处
高程
基础
±20
测量
梁、柱、板、墙、拱
±5
模板的侧向弯曲
柱
h/1000
拉线尺量
梁、柱、墙
L/1500
梁、柱、板、墙、拱两模板内侧宽度
+10
-5
尺量不少于3处
梁底模拱度
+5
-2
拉线尺量
相邻两板表面高低差
2
尺量

复核人： 被交底人： 签收时间： 年 月 日
说明：本交底书共三页，一式三份，被交底人、交底人、项目安质部各一份。

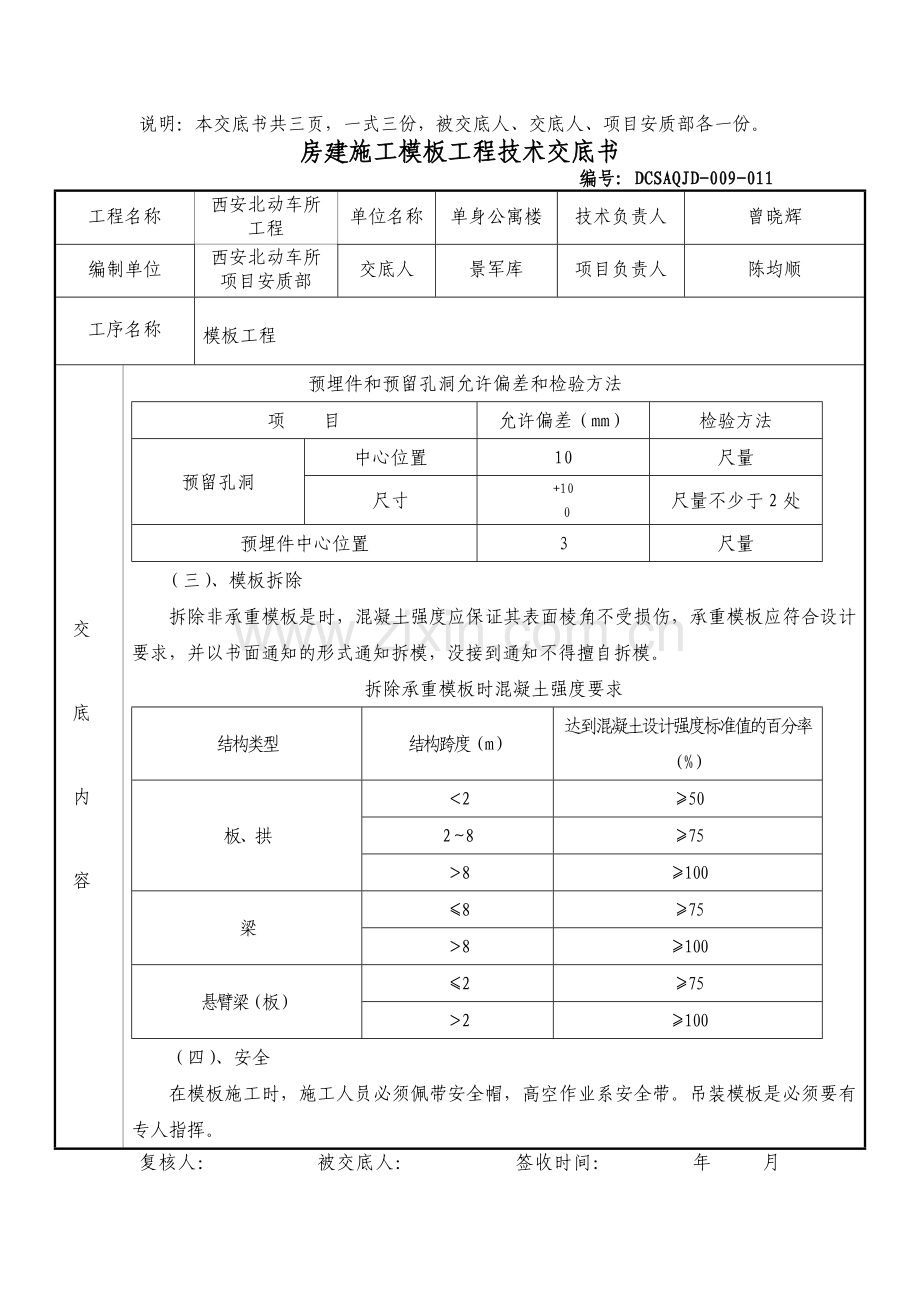

房建施工模板工程技术交底书
编号: DCSAQJD-009-011
工程名称
西安北动车所工程
单位名称
单身公寓楼
技术负责人
曾晓辉
编制单位
西安北动车所项目安质部
交底人
景军库
项目负责人
陈均顺
工序名称
模板工程
交

底

内

容
预埋件和预留孔洞允许偏差和检验方法
项 目
允许偏差（mm）
检验方法
预留孔洞
中心位置
10
尺量
尺寸
+10
0
尺量不少于2处
预埋件中心位置
3
尺量
（三）、模板拆除
拆除非承重模板是时，混凝土强度应保证其表面棱角不受损伤，承重模板应符合设计要求，并以书面通知的形式通知拆模，没接到通知不得擅自拆模。
拆除承重模板时混凝土强度要求
结构类型
结构跨度（m）
达到混凝土设计强度标准值的百分率（%）
板、拱
＜2
≥50
2～8
≥75
＞8
≥100
梁
≤8
≥75
＞8
≥100
悬臂梁（板）
≤2
≥75
＞2
≥100
（四）、安全
在模板施工时，施工人员必须佩带安全帽，高空作业系安全带。吊装模板是必须要有专人指挥。
复核人： 被交底人： 签收时间： 年 月 日
说明：本交底书共三页，一式三份，被交底人、交底人、项目安质部各一份。
