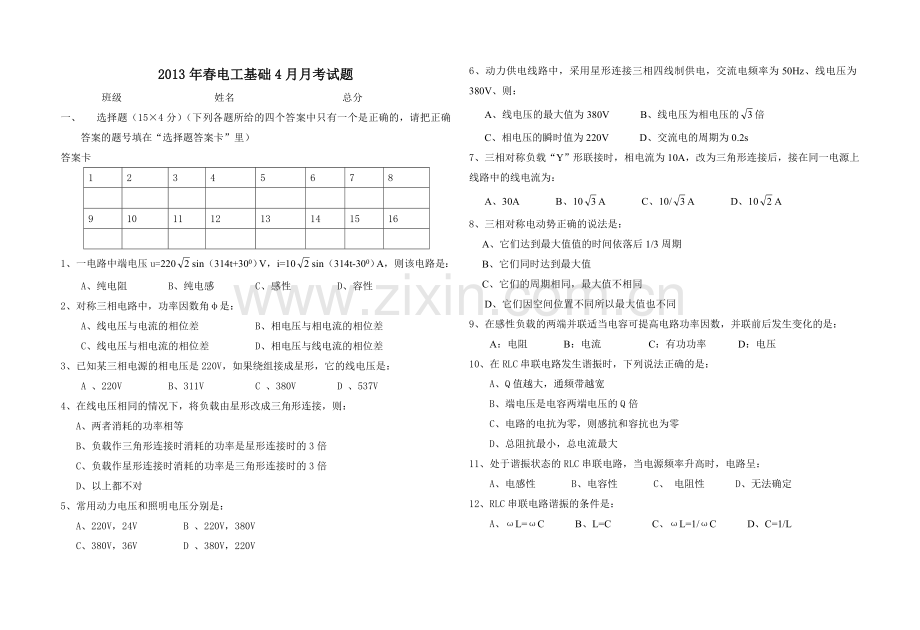

2013年春电工基础4月月考试题.doc

2013年春电工基础4月月考试题
班级 姓名 总分
一、 选择题（15×4分）（下列各题所给的四个答案中只有一个是正确的，请把正确答案的题号填在“选择题答案卡”里）
答案卡
1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16

1、一电路中端电压u=220sin（314t+300）V，i=10sin（314t-300）A，则该电路是：
A、纯电阻 B、纯电感　　 C、感性　 　D、容性
2、对称三相电路中，功率因数角φ是：
A、线电压与电流的相位差 B、相电压与相电流的相位差　　
C、线电压与相电流的相位差　 D、相电压与线电流的相位差
3、已知某三相电源的相电压是220V，如果绕组接成星形，它的线电压是：
A 、220V B、311V C 、380V D 、537V
4、在线电压相同的情况下，将负载由星形改成三角形连接，则：
A、两者消耗的功率相等
B、负载作三角形连接时消耗的功率是星形连接时的3倍
C、负载作星形连接时消耗的功率是三角形连接时的3倍
D、以上都不对
5、常用动力电压和照明电压分别是：
A、220V，24V B 、220V，380V
C、380V，36V D 、380V，220V
6、动力供电线路中，采用星形连接三相四线制供电，交流电频率为50Hz、线电压为380V、则：
A、线电压的最大值为380V B、线电压为相电压的倍
C、相电压的瞬时值为220V D、交流电的周期为0.2s
7、三相对称负载“Y”形联接时，相电流为10A，改为三角形连接后，接在同一电源上线路中的线电流为：
A、30A B、10A C、10/A D、10A
8、三相对称电动势正确的说法是：
　 A、它们达到最大值值的时间依落后1/3周期　　　
　 B、它们同时达到最大值
　 C、它们的周期相同，最大值不相同　　
D、它们因空间位置不同所以最大值也不同
9、在感性负载的两端并联适当电容可提高电路功率因数，并联前后发生变化的是：
A：电阻 B：电流 C：有功功率 D：电压
10、在RLC串联电路发生谐振时，下列说法正确的是：
A、Q值越大，通频带越宽
B、端电压是电容两端电压的Q倍
C、电路的电抗为零，则感抗和容抗也为零
D、总阻抗最小，总电流最大
11、处于谐振状态的RLC串联电路，当电源频率升高时，电路呈：
A、电感性 B、电容性 C、 电阻性 D、无法确定
12、RLC串联电路谐振的条件是：
A、ωL=ωC B、L=C C、ωL=1/ωC D、C=1/L

13、在ＲＬＣ串联电路中，当端电压与电流同相时，下列关系式正确的是：
　　A、ωL２C＝１　　B、ω２LC＝１　　　C、ωLC＝１　　　D、ω＝LC
14、三相动力线路的电压是380Ｖ，则任意两根相线之间的电压称为：
A、相电压，有效值为380V B、线电压，有效值为220V
Ｃ、线电压，有效值为380V Ｄ、相电压，有效值为220V
15、在相同的线电压作用下，同一台电动机作三角形连接所取用的功率是作星形连接所取用的功率的
A、倍 B、1/3 C、1/ D、3倍
二、计算题（40分）
1、RLC串联谐振电路，当电容为160皮法,电感250微亨，电阻为20欧时，求谐振频率和品质因数。（10分）

2、三相对称负载作星形连接，接入三相四线制对称电源，电源的线电压为380V，每相负载的电阻为60Ω，感抗为80Ω，求负载的相电压、相电流和线电流。（15分）

3、有一对称三相负载，每相的电阻为6Ω，电抗为8Ω，电源相电压为380V，试计算负载星形连接和三角形连接时的有功功率。（15分）

4、有一对称三相负载，每相的电阻R=60Ω，感抗XL=80Ω，分别接成星形、三角形，接到线电压为380V的对称三相电源上，求：(1)负载星形连接时的相电流、线电流和有功功率；（2）负载三角形连接时的相电流、线电流和有功功率；
