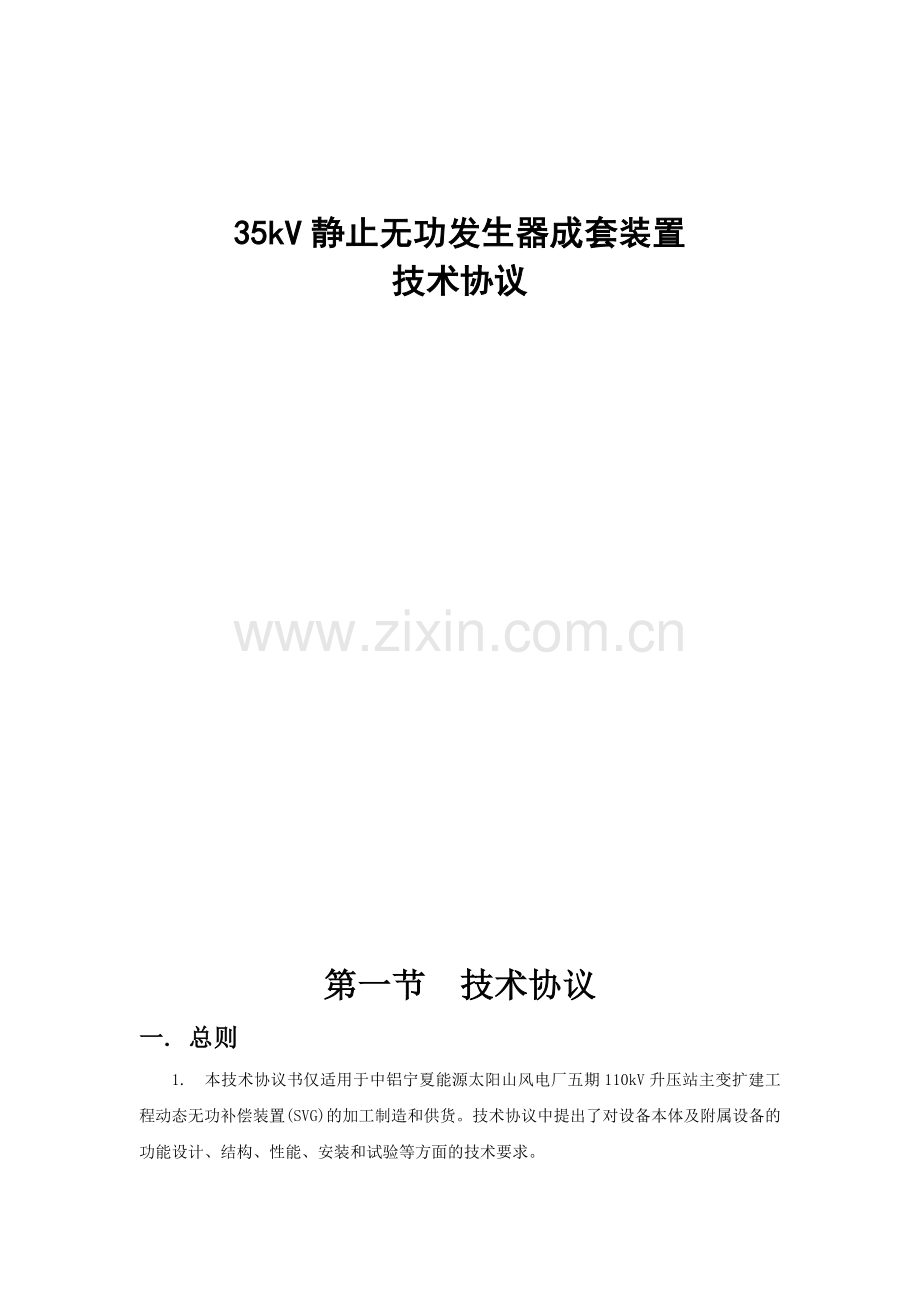

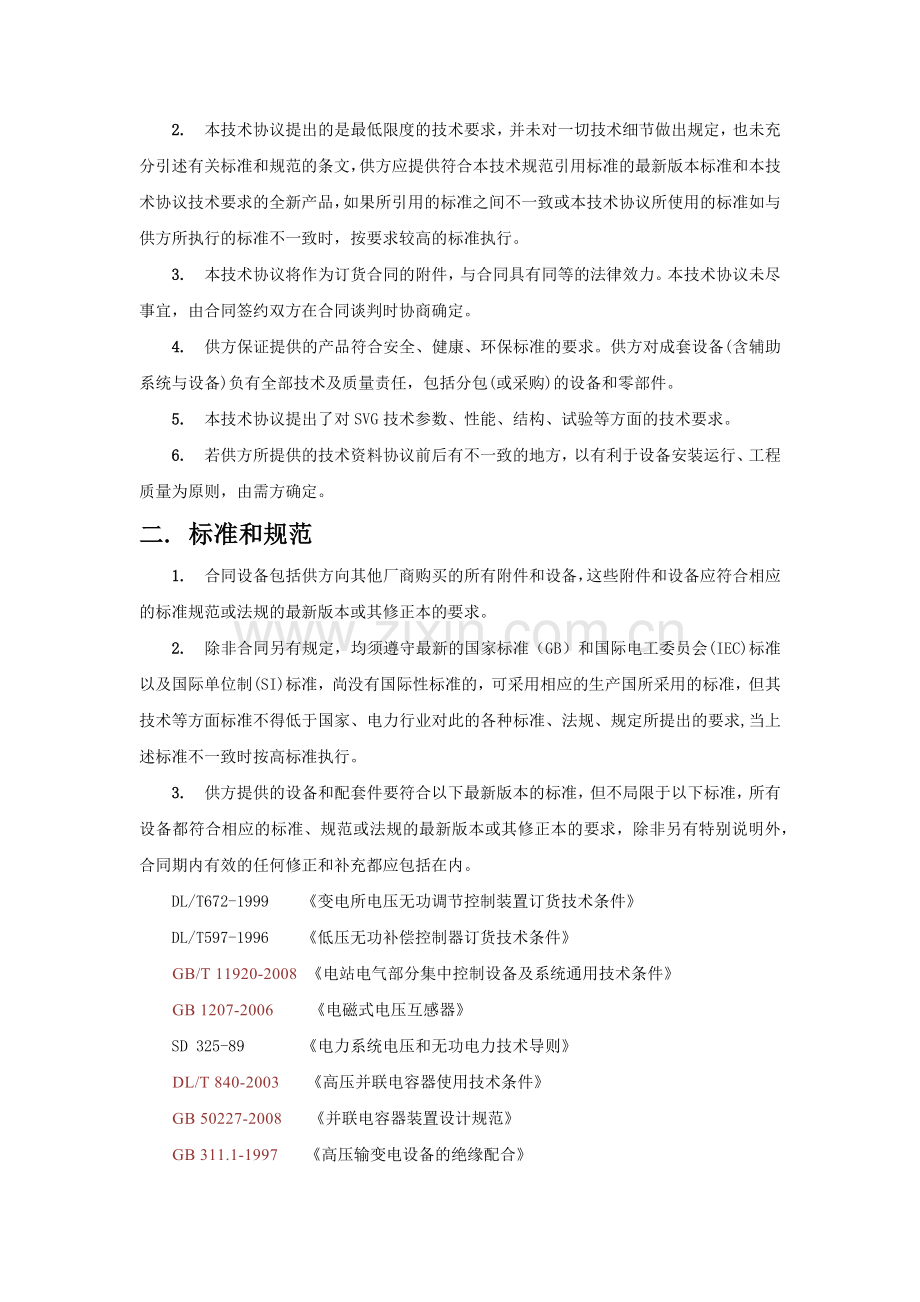

35kV静止无功发生器成套装置技术协议第一节 技术协议一. 总则1. 本技术协议书仅适用于中铝宁夏能源太阳山风电厂五期110kV升压站主变扩建工程动态无功补偿装置(SVG)的加工制造和供货。技术协议中提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。2. 本技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术规范引用标准的最新版本标准和本技术协议技术要求的全新产品，如果所引用的标准之间不一致或本技术协议所使用的标准如与供方所执行的标准不一致时，按要求较高的标准执行。3. 本技术协议将作为订货合同的附件，与合同具有同等的法律效力。本技术协议未尽事宜，由合同签约双方在合同谈判时协商确定。4. 供方保证提供的产品符合安全、健康、环保标准的要求。供方对成套设备(含辅助系统与设备)负有全部技术及质量责任，包括分包(或采购)的设备和零部件。 5. 本技术协议提出了对SVG技术参数、性能、结构、试验等方面的技术要求。6. 若供方所提供的技术资料协议前后有不一致的地方，以有利于设备安装运行、工程质量为原则，由需方确定。二. 标准和规范1. 合同设备包括供方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求。2. 除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会(IEC)标准以及国际单位制(SI)标准，尚没有国际性标准的，可采用相应的生产国所采用的标准，但其技术等方面标准不得低于国家、电力行业对此的各种标准、法规、规定所提出的要求,当上述标准不一致时按高标准执行。3. 供方提供的设备和配套件要符合以下最新版本的标准，但不局限于以下标准，所有设备都符合相应的标准、规范或法规的最新版本或其修正本的要求，除非另有特别说明外，合同期内有效的任何修正和补充都应包括在内。DL/T672-1999 变电所电压无功调节控制装置订货技术条件DL/T597-1996 低压无功补偿控制器订货技术条件GB/T 11920-2008 电站电气部分集中控制设备及系统通用技术条件GB 1207-2006 电磁式电压互感器SD 325-89 电力系统电压和无功电力技术导则DL/T 840-2003 高压并联电容器使用技术条件GB 50227-2008 并联电容器装置设计规范GB 311.1-1997 高压输变电设备的绝缘配合GB 311.2-2002 绝缘配合 第2部分：高压输变电设备的绝缘配合使用导则GB 311.3-2007 绝缘配合 第3部分：高压直流换流站绝缘配合程序GB/T 311.6-2005 高电压测量标准空气间隙GB/T 11024.2-2001标称电压1kV以上交流电力系统用并联电容器 第2部分：耐久性试验JB/T 8170-1995 并联电容器用内部熔丝和内部过压力隔离器GB 50227-2008 并联电容器装置设计规范GB/T 11024.1-2001 标称电压1kV以上交流 电力系统用并联电容漆 第1部分：总则 性能、试验和定额 安全要求 安装和运行导则JB7111-1993 高压并联电容器装置DL/T 604-2009 高压并联电容器装置使用技术条件JB/T 5346-1998 串联电抗器GB 1985-2004 高压交流隔离开关和接地开关DL/T 653-2009 高压并联电容器用放电线圈使用技术条件DL/T 4621992 高压并联电容器用串联电抗器订货技术条件GB/T 15166.4-2008 高压交流熔断器 第4部分：并联电容器外保护用熔断器DL/T620 交流电气装置的过电压保护和绝缘配合GB/T 11032-2000 交流无间隙金属氧化物避雷器GB/T 11024.1-2001 放电器GB2900 电工名词术语GB/T 311.2-2002 绝缘配合 第2部分：高压输变电设备的绝缘配合使用导则GB 5582 高压电力设备外绝缘污秽等级GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB1985 交流高压隔离开关和接地开关GB 2536 变压器油GB 5273-1985 变压器、高压电器和套管的接线端子GB/T 775.1-2006 绝缘子试验方法 第1部分：一般试验方法 GB/T 775.2-2003 绝缘子试验方法 第2部分：电气试验方法 GB/T 775.3-2006 绝缘子试验方法 第3部分：机械试验方法GB/T 4109-2008 交流电压高于1000V的绝缘套管GB 1094.1-1996 电力变压器 第一部分 总则GB 1094.2-1996 电力变压器 第二部分 温升GB 1094.3-2003电力变压器 第3部分: 绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.5-2008 电力变压器 第5部分：承受短路的能力GB/T 6451-2008 油浸式电力变压器技术参数和要求JB/T 10088-2004 6kV500kV级电力变压器声级DL/T 574-2010 变压器分接开关运行维修导则GB/T 13499-2002 电力变压器应用导则GB/T 12325-2008 电能质量 供电电压偏差GB 12326-2008 电能质量 电压波动和闪变GB/T 14549-1993 电能质量 公用电网谐波GB/T 15543-2008 电能质量 三相电压不平衡GB/T 14285-2006 继电保护和安全自动装置技术规程GB 50217-2007 电力工程电缆设计规范GB/T 14598.3-1993电气继电器 第五部分:电气继电器的绝缘试验DL/T 677-2009 发电厂在线化学仪表检验规程Q/RX 220-09 包装标准。国家电网公司十八项电网重大反事故措施 国家电网公司其它有关的现行标准。以上标准应执行最新版本，当上述标准与现行标准不一致时按高标准执行。如果本技术协议有与上述规程、规范和标准明显抵触的条文，供方应及时通告需方进行书面解决。所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。4. 上述标准和规定仅提出了基本的技术要求。如果供方提出了更经济合理的设计、材料、制造工艺等，同时又能使供方提供的设备性能达到本标书的要求，并确保安全稳定连续运行，在征得需方同意后，供方可以不全部使用上述标准和规定。5. 对于采用引进技术产品的设备，在采用上述标准的同时，还应采用国外有关标准。但不得低于相应的中国国家标准。三. 工程概况3.1 工程概述：XXXXXXXXXXXXXXXX无功补偿远景212Mvar，本期112Mvar。3.2 环境条件1. 周围空气温度 最高温度： 40 最低温度： -30 最大日温差： 25 日照强度： 0.1 mW/cm2 （风速 0.5m/s ）2. 海拔高度： 1500 m3. 最大风速： 35 m/s 4. 环境相对湿度平均值： 95 （25时）5. 地震烈度: 8 度6. 污秽等级: IV 级7. 覆冰厚度: 10 mm3.3工程条件1. 电网侧系统概况1）系统额定电压： 110 kV2）系统最高电压： 126 kV3）系统最小短路电流： 7.43 kA4）系统额定频率： 50 Hz5）系统中性点接地方式： 直接接地 6）主变电压变比： 110/38.5 kV7）接线方式： 单母线接线 8）运行方式： 户外 2. 主变低压侧系统概况1）系统电压 38.5kV2）系统最高电压 40.5kV3）系统额定频率 50Hz4）35kV系统短路电流 16kA5）系统中性点接地方式 经小电阻接地6）主变低压侧电流变比： 2600/5A7）接线方式： 单母线单元接线 8）运行方式： 户外 3.4 安装地点 SVG柜本体户内连接变户外安装。四. 技术规范4.1 成套补偿装置技术要求本工程装设总容量为12Mvar35kV动态无功补偿装置1套，装置主要包括：一套额定容量12Mvar的以IGBT为核心部分的SVG型静止无功发生器成套装置。SVG装置在规定的工作条件和负载条件下运行，并按使用说明书进行安装和维护，预期寿命应不少于20年，质保期1年。成套装置应满足无功功率、电压调节、功率因数及谐波治理等方面的技术要求，并要求达到以下技术指标：1） 输出容量补偿容量为-12（感性） 12Mvar（容性）无功连续可调。2）响应时间SVG装置可动态跟踪电网电压变化，并根据变化情况动态调节无功输出，实现稳定电压的作用。动态响应时间不大于5ms。3）过载能力成套装置应具有短时过载能力，过载无功补偿容量为成套装置总容量的10%、时间持续3min开始报警。过载无功补偿容量为成套装置总容量的20%、时间持续1分钟保护停机。 4）谐波电压注入系统公共连接点（P.C.C.点）110kV母线的谐波电压总畸变率、奇次谐波电压含有率、偶次谐波电压含有率均满足中华人民共和国国家标准GB/T 1454993 电能质量 公用电网谐波的要求。5） 谐波电流注入系统公共连接点（P.C.C.点）110kV母线的各次谐波电流满足中华人民共和国国家标准GB/T 1454993 电能质量 公用电网谐波的要求。6） 三相电压不平衡度电网公共连接点110kV母线的电压不平衡度1.3%，满足中华人民共和国国家标准GB/T 15543 2008 电能质量 三相电压允许不平衡度的要求。7）电压波动去除背景电压波动后，在电网公共连接点110kV母线的电压波动d1.5%，中华人民共和国国家标准GB 12326-2008 电能质量 电压波动和闪变的要求。8） 功率因数110kV母线考核点的实时功率因值高于0.95（无过补）。9） 电压偏差电压偏差须满足中华人民共和国国家标准GB/T 12325-2008 电能质量 供电电压偏差的要求。4.2 SVG装置技术要求4.2.1 逆变功率单元技术参数规范采用先进的全控型器件IGBT，装置主回路元件的选用应留有足够的电流、电压裕度。额定频率： 50Hz额定容量： 12Mvar额定电压： 10kV容量调节范围： 从额定感性容量到额定容性容量连续可调冷却方式： 风冷（技术先进可靠，适应现场环境）平均损耗： 0.8%谐波特性： 3%IN响应速度： 5ms4.2.2 保护和监控系统1. 控制屏的外形及组成控制屏采用柜式结构，柜体选用优质 “三防”产品，抗强电磁干扰能力强，必须有国家权威机构出具的电磁兼容试验报告。信号传输通道中用的光纤及附件采用进口优质产品。其它控制系统中的附件，如各类集成电路等都采用国外的知名公司产品，柜体颜色由业主指定。控制系统由主控机箱、工控机等几个主要部分组成。各部分实现以下功能：1） 工控机：人机界面与监控系统；2） 主控机箱：具有自主知识产权及专利的全数字化控制器，由各功能板卡组成，采用分相瞬时电流控制策略。2. 主控制器的基本功能成套装置控制系统应可根据系统电压/无功的变化情况，实现脉冲发生和分配功能，自动调节装置无功输出：成套装置具有供值班员使用的参数设置功能，所有设置的内容不受停电和干扰信号的影响；3. 通讯功能控制器具有和上位机通讯的标准化接口。同时控制具备与变电站综合自动化联网的功能，高压开关柜的合闸、分闸及状态监控在变电站后台保护上实现。可采用RS485通讯方式，以modbus/IEC60870-5-103规约 协议为标准。4. 显示功能控制器应采用液晶显示器，具有友好的人机界面，数据保存6个月以上。可提供如下功能：显示35kV侧的电压、电流、功率因数、无功功率、有功功率；显示SVG装置的输出电流；显示35kV侧的电压、电流、SVG装置的输出电流的波形；显示变流器各个单元的工作状态；显示各类保护动作情况及故障告警等信息；5. 保护功能成套装置采用了综合保护策略，以提高装置可靠性；保护功能如下：装置的保护：SVG系统输出过电流故障和电网供电电压过压故障。功率单元的保护：IGBT驱动故障、直流过压和超温故障。4.2.3 谐波性能 SVG本体应该具备有源滤波功能，并保证在下列情况下：1）整个静止无功补偿装置持续输出范围内2）系统谐波阻抗最小情况下静止无功补偿装置在其与变电系统接入点造成的谐波畸变水平应满足国家标准。4.3 连接变压器技术要求4.3.1 主要技术参数1额定容量： 12MVA2原边额定输入线电压：38.5kV。3副边各组额定输出线电压：10kV。 4额定频率: 50Hz5. 谐波特性：二次绕组电流总谐波畸变率不大于10%，其中2次不大于4%，3次和4次不大于2%，其它各次不大于1%。6联接组别： Dyn117空载电流：符合国家标准GB/T 64512008的要求8空载损耗：符合国家标准GB/T 64512008的要求9负载损耗：符合国家标准GB/T 64512008的要求10过载能力：200%（1Min）、110%长期运行 11. 温升限值：绕组平均温升： 63.2K上层油温： 48.2K铁芯、油箱及结构表面： 73.2K12额定绝缘水平：电压等级额定雷电冲击耐受电压(峰值，全波，kV)额定雷电冲击耐受电压(峰值，截波，kV)额定工频耐受电压(有效值，kV)35kV2001.052201.05851.0510kV751.05851.05351.056kV601.05651.05251.05注1：单独试验的套管，其耐用水平按下表，并附单独试验报告套管额定电流值应与变压器过载能力相一致。套管端子允许荷载应满足GB/T4109-1999的要求。注2：用于高海拔环境时，耐压值应按海拔高度系数修正。13冷却方式： 自冷14安装条件：室外15噪声：低于现行国标限制16. 变压器型号：S11系列，命名按现行国标试行4.4.2 其他附件要求 1. 变压器采用技术先进并且成熟的密封储油柜。应在储油柜上装设油位计，储油柜上应有信号开关，在降到储油柜最低油面时发出信号；瓦斯继电器两侧加截门,瓦斯继电器带（不锈钢）防雨罩,防爆装置采用压力释放阀,并有信号引至主控室转接屏；继电器的安装位置应便于试验维护和巡视。2. 套管采用防污型瓷瓶套管，泄漏比距31mm/kV，且应为国内名优产品。3. 变压器铁芯及夹件接地以小套管在箱顶分别引出至油箱下部,以便检查变压器铁芯及夹件的绝缘状况。4. 变压器不带滚轮，本体水平安装,不需垫坡度。油管及其它设施应高于本体底板。5. 变压器应装设温度和远方测温装置，测温装置的热电阻要求用铂热电阻,远方温度显示仪表由厂家配套供应，要有微机接口接入监控，温度显示仪表安装于本体端子箱上,并由厂家提供网线。主变本体设置单独的本体端子箱, 箱体为不锈钢材料,防护等级不低于IP55,并预留15备用端子（菲尼克斯）。6.连接变本体配置的所有控制箱均为不锈钢壳体,具有通风、防雨、防小动物功能，设有照明设施，且控制箱至本体电缆随本体供应，测温电缆、控制电缆各长100米(电缆为带铠装、低烟无卤阻燃型)。7每组散热器应装设有高质量蝶阀，保证在拆装散热器时能可靠关闭主体油，不发生任何渗漏；散热器采用国内名优产品。8调压方式:采用无载分接开关22.5%。9为防止主变油劣化，有便于取本体和无载开关箱内油样的装置并设有事故放油阀。10变压器油箱上设有扶梯，其位置应便于取油样及观察瓦斯继电器。扶梯应加防爬装置。11变压器铭牌采用不锈钢材料制作。12矽钢片采用进口0.30mm及以下冷轧矽钢片，性能不低于30ZH120。绝缘材料为国产优质材料。13油箱应装设整机可用起重机、千斤顶吊起的装置。底部应设有堵头，以便于放出剩余的油，同时应设阀门以注油、排油、滤油和取样。14卖方应随本变压器无偿提供以下备品。无载分接开关箱沿密封垫 一条其它密封件 一套连接散热器用蝶阀 二只安装用的专用工具 一套高压套管取(油)样器 一个变压器总油量10%的备用油（克拉玛依45#油）15所有结构螺栓均采用镀锌件，强度为8.8级以上。16绕组及接线板材料：不低于含铜量99.99%的无氧铜。4.4.3 试验要求1变压器需按国家标准GB1094.3-2003进行出厂试验。2套管要作局放试验，并进行介损、色谱、微水等试验，提供实测值（或提供厂家报告）。3变压器温升限值如下：线圈（直流电阻法） 63.5K顶层油（温度计法，热电偶法） 53.5K油箱及结构件表面（红外测温法）73.5K提供同型号变压器的温升试验报告的变压器，可不再进行温升试验，但要进行过电流试验：施加1.1倍额定电流，持续时间不少于4个小时。4提供变压器零序阻抗的实测数据。5. 直流电阻不平衡率:线间小于1%;相间小于2%。6绕组变形试验、低电压空载试验。7提供变压器的短路试验报告或变压器承受短路能力计算报告。4.5 其他功能4.5.1 现场参数设置功能具有供值班员使用的参数设置功能，所有设置的内容可保存一年以上而不丢失，不受停电和干扰信号的影响；4.5.2 事件顺序记录当各类保护动作或监视的状态发生变化时，控制器将自动记录事件发生的类型、相别及动作值，事件按顺序记录，可通过液晶进行查询，并以通讯方式远传。动作次数可永久保存，即使掉电也不丢失。五. 包装、运输和贮存1. 设备制造完成并通过试验后,应及时包装,否则应得到切实的保护,确保其不受污损。其包装应符合铁路、公路和海运部门的有关规定。2. 所有部件经妥善包装或装箱后,在运输过程中尚应采取其它防护措施,以免散失损坏或被盗。3. 包装箱上应有明显的包装储运图示标志(按Q/RX 220-09)，并应标明需方的订货号和发货号。4. 各种包装能确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。5. 整体产品或分别运输的部件都要适合运输和装载的要求。6. 当采用陆运时，设备运到指定现场后，需方提供必要的吊装工具，并负责卸货运到安全的仓储区或安装现场。需要仓储的设备须按供方要求存放。未按供方要求存放的设备造成损坏或丢失由需方负责。六. 技术服务及培训6.1 项目管理合同签定后，供方应指定负责本工程的项目经理,负责协调供方在工程全过程的各项工作,如工程进度、设计制造、图纸文件、包装运输、配合现场安装、调试验收等。6.2 现场技术服务需方负责设备的安装，而供方则负责安装指导和调试。故供方必须派出工程师来完成该项工作。在设备安装过程中供方应派有经验的技术人员常住现场。常住人员协助需方按标准检查安装质量，处理调试投运过程中出现的问题。供方应选派有经验的技术人员，对安装和运行人员免费培训。6.2.1 供方现场服务人员应具有下列资质：1） 遵守法纪，遵守现场的各项规章和制度；2） 有较强的责任感和事业心，按时到位；3） 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导；4） 身体健康，适应现场工作的条件。6.2.2 供方现场服务人员的职责1） 供方现场服务人员的任务主要包括设备催交、货物的开箱检验（货物开箱检验时必须有供方人员在现场或者由供方授权，否则供方不对设备完整性负责）、设备质量问题的处理、指导安装和调试、参加试运和性能验收试验；2） 在安装和调试前，供方技术服务人员应向需方技术人员讲解和示范将要进行的程序和方法。对重要工序，供方技术人员要对施工情况进行确认和签证，否则需方不能进行下一道工序。6.2.3 需方的义务需方要配合供方现场服务人员的工作，并在生活、交通和通讯上提供方便。6.3 培训为使合同设备能正常安装和运行，供方有责任提供相应的技术培训。培训内容应与工程进度相一致。6.3.1 培训计划和内容序号培训内容计划人月数培训教师构成地 点职 称人 数1技术讲座不限工程师以上1厂内2操作维护培训不限工程师以上1现场6.3.2 培训要求供方提供需方工程技术人员、运行操作人员的培训，供方应保证受训的人员应能达到运行和维护手册（规程）的编制以及熟练操作、检修的程度；培训的时间、地点等具体内容由甲乙双方商定。6.3.3 其他供方为需方培训人员提供设备、场地、资料等培训条件，并提供食宿和交通方便。6.4 质量保证1. 订购的设备除需满足本规范外,供方还应提供该产品的鉴定证书。2. 供方应保证制造过程中的所有工艺.材料等(包括供方的外购件在内)均应符合本规范的规定。3. 供方应有遵守本规范中各条款和工作项目的ISO900-GB/T1900质量保证体系,且该质量保证体系已经过国家认证和正常运转。第二节 供货范围一. 一般要求1. 本章节规定了合同材料的供货范围。供方应保证提供材料为全新的、先进的、成熟的、完整的和安全可靠的，且材料的技术经济性能符合第一章第四节的技术要求。2. 供方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。3. 供方应提供所有安装和检修所需专用工具（如有）和消耗材料（如有）等，并提供详细供货清单。1） 供方应提供为了设备安装、调试、起动和运行用的全部必须的专用工具、仪器仪表和辅助设备。提供所供的全部专用工具的清单，指明每种工具的功能（如有）； 2） 供方所提供的专用工具与仪器仪表（如有）必须是全新的、先进的且有详细使用说明资料；3） 专用工具与仪器仪表装于箱内，注明“专用工具”“仪器仪表”，并标明防潮、防尘、易碎、向上、勿倒置等字样，同主设备一并发运。4. 所有备品备件应为全新产品，与已经安装设备的相应部件能够互换，具有相同的技术规范和相同的规格、材质、制造工艺。二供货范围供方供货范围包括：2.1 设备本体本工程所需设备为输出容量-12（感性）12Mvar（容性）的SVG动态无功补偿装置1套，具体供货清单如下表所示： 名称型号单位数量生产厂家SVG部分无功补偿容量12Mvar套11SVG功率柜PCS-9583-HSVG-GL-Y10-12面6南瑞继保2SVG控制柜PCS-9583-HSVG-KZ-Y10-12面1南瑞继保3SVG启动柜PCS-9583-HSVG-QD-Y10-12面1南瑞继保二高压隔离开关40.5kV，1250A 25kA右接地（四极刀）组1靖互三成套装置内部连接电缆与主设备配套套按需南瑞继保四连接变压器S11-12000，38.522.5/10台1山东鲁特五氧化锌避雷器YH5WZ-51/134（附指针式在线监测仪）只3西安神电六其他南瑞继保1端子箱与主设备配套面1南瑞继保2设备间电力电缆、母排、控制电缆、光缆与主设备配套套1南瑞继保3电缆引线架与主设备配套套1南瑞继保4通风系统风机、风道、挡风板等套1南瑞继保2.2 备品备件2.3 专用工具序号名 称型 号单位数量生产厂家备注1无三双方分界点3.1 一次分界点SVG充电柜/SVG升压变压器 的隔离开关进线端，进线端以上电缆和电缆头由需方负责提供，进线端以下SVG设备间的电缆、连接母线、铝绞线、套管金具等电气材料由供方提供。SVG升压变压器二次侧到SVG充电柜间的电缆及附件由需方提供。3.2 二次分界点供方所提供的所有屏、柜的端子排；需方提供外部到这些端子排、二次端子之间的所有连线（包括控制电缆、光纤等），供方提供这些端子排、二次端子至设备内的所有连线（包括控制电缆、光纤等），以及供方所提供设备之间连接的线缆。需方的35kV开关柜内CT为SVG提供一路保护绕组,一路测量绕组。四需方需提供的现场条件1. 需方提供SVG装置的高压开关柜和开关柜的微机保护装置；2. 需方负责为SVG装置提供必要的空调（空调功率供方须在投标时注明）、风机等，其它通风设备由供方提供；3. 需方负责提供SVG室内、外的照明，一、二次接地材料，防火保护，电缆桥及其支架、设备支架等安装用钢，固定及连接螺栓等材料；4. 需方负责为每套SVG装置提供一路DC220V容量为3kW和一路AC 380V容量为15kVA电源。第三节 设备、技术资料交付进度一. 技术资料1.1 一般要求1. 卖方提供的资料应使用国家法定单位制即国际单位制(语言为中文)。2. 资料的组织结构清晰、逻辑性强。资料内容正确、准确、一致、清晰完整，满足工程要求。3. 卖方资料的提交及时、充分，满足工程进度要求。应给出全部技术资料交付进度清单，并经买方确认。提供最终版的正式图纸的同时，应提供正式图纸的可编辑电子文件2套（AUTOCAD版），正式图纸（4套）必须加盖工厂公章或签字。4. 卖方提供的技术资料一般可分为配合设计阶段，设备监造检验、施工调试试运、性能试验验收和运行维护等三个方面。卖方须满足以上三个方面的具体要求。5. 对于其它没有列入合同技术资料清单，却是工程所必需文件和资料，一经发现，卖方应及时免费提供。6. 卖方要及时提供与合同设备设计制造有关的资料。7. 完工后的产品应与最后确认的图纸一致。买方对图纸的认可并不减轻卖方关于其图纸的正确性的责任。设备在现场安装时，如卖方技术人员进一步修改图纸，卖方应对图纸重新收编成册，正式递交买方，并保证安装后的设备与图纸完全相符。8. 卖方提供的技术资料为签字的正式图纸（4套）及电子版2套（图纸要求为AUTOCAD版，并附字型文件）。1.2 技术文件1. 卖方在订货前应向买方提供一般性资料，如鉴定证书、报价书、典型说明书、外形图和主要技术参数。2. 在技术协议签订_7 天内，买方向卖方提供系统接线图，安装场地等设计原始资料，卖方在接到以上资料15天内向买方提供下列资料 2 份，其中 1份为电子版。1）组装图：成套装置总装配图。包括外型尺寸、总重量、及其它附件。2）基础图：应标明成套装置的尺寸、基础位置和尺寸及要求。3）电气原理图：应包括成套装置的内部、外部接线；监控系统的外型尺寸安装图及原理图、端子排图等。4）提供对开关柜设计要求，包括控制、测量、信号继电保护联锁要求，提供继电保护整定数据。3. 设备供货时提供下列资料4份（另附电子版AUTO CAD一份）：设备的开箱资料除了上面所述图纸资料外，还应包括安装、运行、维护、修理说明书，部件清单，工厂试验报告，产品合格证，内部安装接线图。 4. 最终图纸应注明卖方、买方的订货合同号并有明显最终版标记。最终资料提交后不得任意修改，设备到货后与所提资料不符所造成的一切返工和损失由卖方负责赔偿。5. 所有资料上应标明“银星风电场110kV升压站主变扩建工程”字样。6. 所有资料必须经设计单位签字确认之后方可生产。1.3 卖方应提供的技术文件序号资料目录文件内容提交数量提交时间1证书鉴定证书3订货前2说明书典型说明书3订货前安装、运行、维护、修理说明书9交货时3图纸外形图3接到原始资料后15天组装图3接到原始资料后15天基础图3接到原始资料后15天电气原理图3接到原始资料后15天部件清单，工厂试验报告，产品合格证，内部安装接线图3接到原始资料后15天4技术参数主要技术参数3接到原始资料后15天二 设备交货进度序号设备名称交货时间（年月日）厂家建议1SVG型动态无功补偿装置 年 月 日备品备件和专用工具的交货随设备的交货及时提供。设备交货时间变动以需方的书面通知为准。第四节 设备监造（检验）和性能验收试验一. 概述1. 本技术协议用于合同执行期间对供方所提供的设备（包括对分包外购设备）进行检验、监造和性能验收试验，确保供方所提供的设备符合技术协议规定的要求。2. 供方应在合同生效后1个月内，向需方提供与本合同设备有关的监造、检验、性能验收试验标准。有关标准应符合本技术协议第一章第二节的规定。二. 检验和监造1. 需方有权派遣其检验人员到供方及其分包商的车间场所, 对合同设备的加工制造进行检验和监造。需方将为此目的而派遣的代表的身份以书面形式通知供方。2. 如有合同设备经检验和试验不符合技术协议的要求,需方可以拒收, 供方应更换被拒收的货物,或进行必要的改造使之符合技术协议的要求,需方不承担上述的费用。3. 需方对货物运到需方所在地以后有进行检验、试验和拒收(如果必要时)的权利,不得因该货物在原产地发运以前已经由需方或其代表进行过监造和检验并已通过作为理由而受到限制。需方人员参加工厂试验,包括会签任何试验结果,既不免除供方按合同规定应负的责任,也不能代替合同设备到达现场后需方对其进行的检验。4. 供方应在开始进行工厂试验前1个月,通知需方其日程安排。根据这个日程安排,需方将确定对合同设备的那些试验项目和阶段要进行现场验证,并将在接到供方关于安装、试验和检验的日程安排通知后20天内通知供方。然后需方将派出技术人员前往供方和(或)其分包商生产现场,以观察和了解该合同设备工厂试验的情况及其运输包装的情况 。若发现任一货物的质量不符合合同规定的标准,或包装不满足要求,需方代表有权发表意见, 供方应认真考虑其意见,并采取必要措施以确保待运合同设备的质量, 现场验证检验程序由双方代表共同协商决定。5. 若需方不派代表参加上述试验, 供方应在接到需方关于不派人员到供方和(或)其分包商工厂的通知后,或需方未按时派遣人员参加的情况下,自行组织检验。6. 监造者有权到生产合同设备的车间和部门了解生产信息，并提出监造中发现的问题(如有)。三. 试验1. 供方的设备必须已进行过型式试验，型式试验应符合相关国家标准及IEC、IEEE标准规定。2. 供方必须对SVG控制系统及功率部分进行出厂全电压、满电流的高压全载试验。3. 现场验收试验成套装置到达现场后，由安装单位按照相关规定进行现场验收试验。试验结果应与产品型式试验和出厂试验结果或其规定值相符,否则应由供方负责。主要试验内容如下（但不局限于下表所列试验）：序号试验对象试验名称1微机保护屏、控制系统校线元器件外观检查通电试验2功率单元功率单元工作电源测量光纤试验冷却系统试验安装检验接地检查通电试验3电力电缆测量绝缘电阻直流耐压试验及泄漏电流测量检查电缆线路的相位4开关柜机械试验工频耐压试验继电保护定值整定5变压器检查变压器接线测量绕组连同套管的绝缘电阻测量绕组连同套管的直流泄漏电流绕组连同套管的交流耐压试验四. 安装调试安装调试应按投标设备安装及调试技术文件的规定进行，应当至少包括：1. 目测检验2. 功能性检验： 五. 质保期 质保期自合同内设备正式投入运行并无异常后，并签订初步验收证书10天后开始至满12个月为止或货到现场15个月以后，以先到为准。在此期间供方应完成对设备质量的全面维护保证。 六. 安装调试、可靠性试运行期和质保期的检验如果在上述责任期内发现设备有缺陷，原因是因为、但不局限于潜在的缺陷或使用了不当材料，需方应当向检验管理局提出要求检验的申请，并有权根据检验证书的效力和保修证明向供方提出索赔要求。允许供方参加这个检验。在整个检验过程中，如果发现供方提供的技术标准不完整，检验管理局有权根据中华人民共和国当前有效标准和/或其他被检验管理局认为适合的标准实施检验。
