淮安某国际酒店暖通空调工程设计.docx

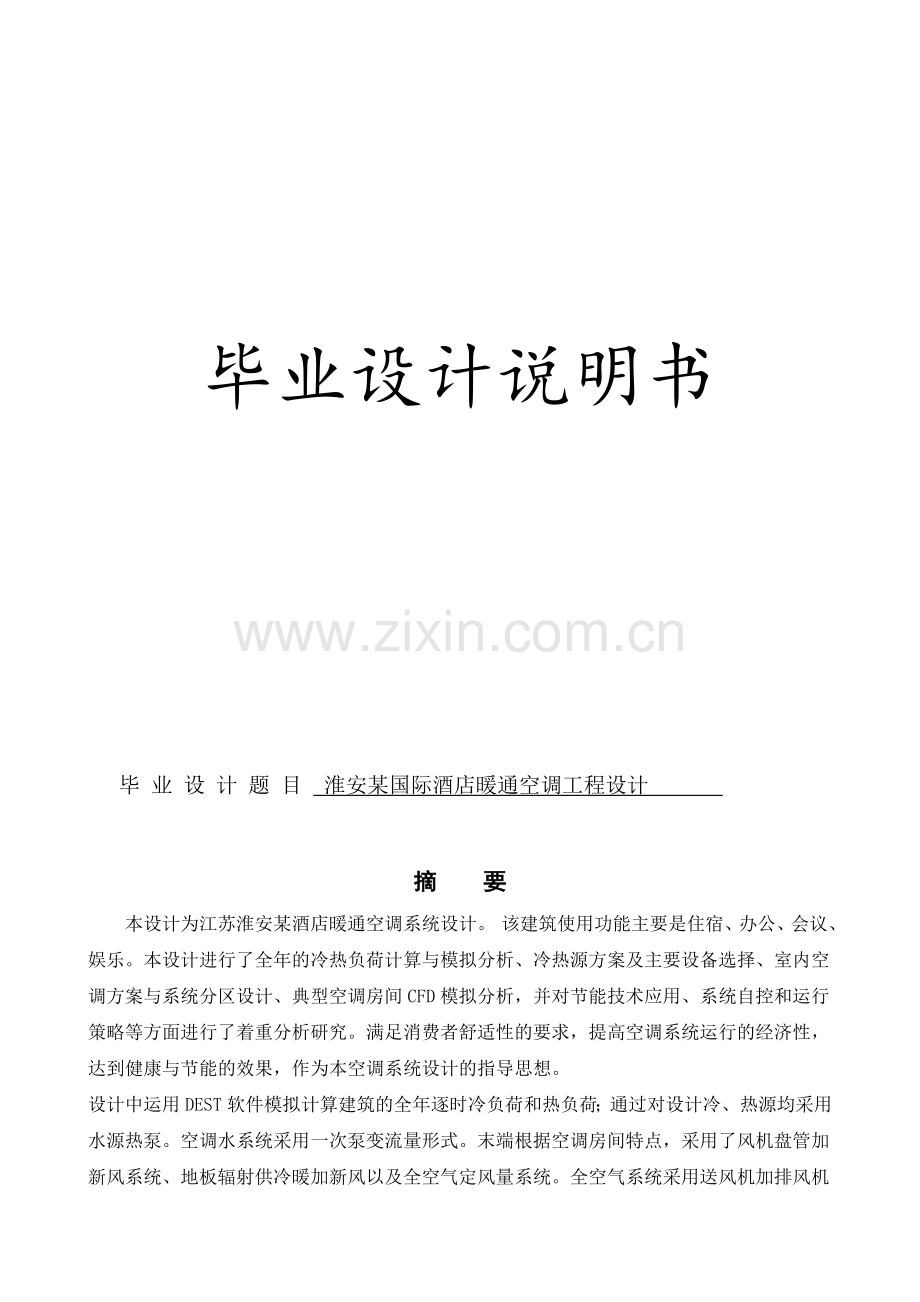

毕业设计说明书

毕 业 设 计 题 目 淮安某国际酒店暖通空调工程设计

摘 要
本设计为江苏淮安某酒店暖通空调系统设计。 该建筑使用功能主要是住宿、办公、会议、娱乐。本设计进行了全年的冷热负荷计算与模拟分析、冷热源方案及主要设备选择、室内空调方案与系统分区设计、典型空调房间CFD模拟分析，并对节能技术应用、系统自控和运行策略等方面进行了着重分析研究。满足消费者舒适性的要求，提高空调系统运行的经济性，达到健康与节能的效果，作为本空调系统设计的指导思想。
设计中运用DEST软件模拟计算建筑的全年逐时冷负荷和热负荷；通过对设计冷、热源均采用水源热泵。空调水系统采用一次泵变流量形式。末端根据空调房间特点，采用了风机盘管加新风系统、地板辐射供冷暖加新风以及全空气定风量系统。全空气系统采用送风机加排风机的双风机方式，新风比根据室内外焓值变化灵活调节，在过渡季节全新风运行。根据各区域特点选择合理的气流组织方式。并通过使用fluent软件对典型负荷房间进行CFD模拟，选择合理送风量，实现空调节能。
本设计将技术理论与工程实际相结合，利用专业软件完善暖通空调系统设计，实现空调系统的舒适性、经济性和节能性。
关键词：建筑能耗分析；空调系统设计；节能技术；气流模拟分析。

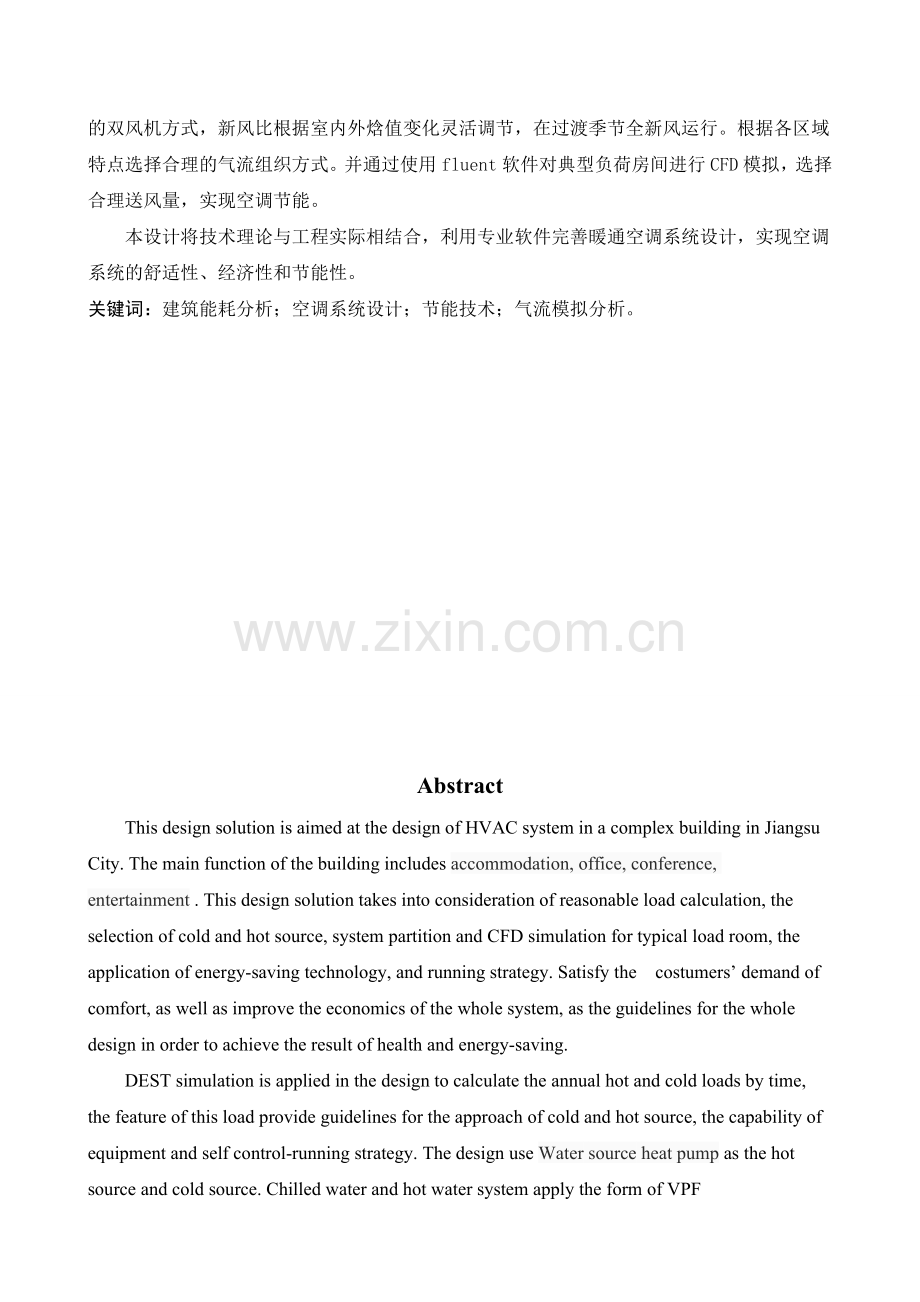

Abstract
This design solution is aimed at the design of HVAC system in a complex building in Jiangsu City. The main function of the building includes accommodation, office, conference, entertainment . This design solution takes into consideration of reasonable load calculation, the selection of cold and hot source, system partition and CFD simulation for typical load room, the application of energy-saving technology, and running strategy. Satisfy the costumers’ demand of comfort, as well as improve the economics of the whole system, as the guidelines for the whole design in order to achieve the result of health and energy-saving.
DEST simulation is applied in the design to calculate the annual hot and cold loads by time, the feature of this load provide guidelines for the approach of cold and hot source, the capability of equipment and self control-running strategy. The design use Water source heat pump as the hot source and cold source. Chilled water and hot water system apply the form of VPF (Variable-Primary-Flow System, for short). According to the room feature, All-air and constant volume system, primary air fan-coil system, primary air and floor heat-cool radiation system, etc., were applied in the air conditioning system. All air system has applied double-fan form, including in-out atmosphere approach. The percentage of fresh air can be adjusted freely to the in and out enthalpy changes. All fresh air solution can be applied during the transient season. Choose appropriate air-flow organization for certain area and use FLUENT to simulate the CFD of typical room, in order to select an appropriate amount of air input to save energy.
Combining the theoretical study and practical engineering, and make use of the professional software to polish the whole project, all together to achieving the comfort, economical and energy-saving feature.
Key words: Analysis of building energy consumption; Air conditioning system design ; Energy saving technology; Analysis of airflow simulation

目 录

第一章 建筑概况及设计方案总述 7
1.1前言 7
1.2建筑概况 7
1.3维护结构的热工指标 8
1.4设计理念 9
1.5设计特色介绍 10
1.5.1手算负荷与DEST软件模拟计算分析相结合 10
1.5.2定风量多工况调节 10
1.5.3多种节能技术的应用 10
1.5.4 气流组织设计及CFD模拟 10
1.5.5 BIM建筑信息系统在暖通空调系统设计中的应用 11
2.1空调设计参数 14
2.1.1室外气象参数 14
2.1.2室内设计参数 14
2.2负荷计算 17
2.2.1冷负荷计算 17
2.2.2热负荷计算 22
2.3分层空调负荷计算 24
2.4手算负荷 24
2.5建筑负荷统计 33
2.5.1建筑冷负荷统计 33
2.5.2建筑热负荷统计 33
2.6 DEST负荷分析 33
2.6.1负荷设计依据 33
第三章 冷热源设计 38
3.1 空调工况区划分 38
3.2 冷热源选择 39
3.2.1 水源热泵机组 39
3.2.2 地源热泵机组 39
3.2.3 吸收式制冷机组 40
3.2.4 水源热泵+冰蓄冷 40
3.2.5 冷却塔+直燃机吸收式制冷 41
3.2.5冷水机组+燃气锅炉 42
第四章 系统分区和空调方案设计 43
4.1系统分区 43
4.1.1分区原则 43
4.1.2各层空调分区结果 44
4.2空调方案确定 48
4.2.1全空气定风量系统的应用 48
4.2.3风机盘管加新风系统的应用 49
4.2.4送风与排风协调配合+辐射供暖系统的应用 49
4.2.3分体式空调系统下送风的应用 50
第五章 通风系统的设计 51
5.1一般规定 51
5.2卫生间通风设计 52
5.3洗衣房通风设计 52
5.4设备机房通风设计 53
5.5 汽车库通风设计 53
5.5.1 一般规定 53
5.5.2诱导风机系统 54
5.6其他房间通风设计 55
第六章 防烟排烟系统设计 56
6.1加压防烟系统设计 56
6.2 排烟系统设计 56
第七章 空调系统设备选型 58
7.1 风机盘管的选型 58
7.1.1 满足承担室内负荷的要求 58
7.1.2 满足房间换气次数的要求 59
7.1.3 满足房间噪声要求 60
7.2 新风机组的选型 61
7.2.1 满足室内新风量的要求 61
7.2.2 满足新风负荷的要求 63
7.2.3 满足管路风压的要求 63
7.3 组合式空调机组的选型 64
7.3.1 满足承担室内负荷的要求 64
7.3.2 满足房间换气次数的要求 66
7.4 通风机的选型 66
第八章 空调风系统设计及计算 67
8.1风管设计 67
8.1.1风管形状 67
8.1.2 风管材料 67
8.1.3 风管风速 67
8.2 风管水力计算 68
8.2.1 沿程阻力 68
8.2.2 局部阻力 69
第九章 空调水系统设计和设备选型 69
9.1水系统设计 69
9.1.1大循环 69
9.1.2小循环 70
9.1.3游泳馆环路 70
9.2设备选型 70
9.2.1热泵机组选型 70
9.2.2深井潜水泵的选择 72
9.2.3 冷冻水泵的选择 73
9.2.4 补水泵的选择 73
9.2.5分集水器的设计 74
9.2.6 全自动电子水处理器选择 74
第十章 气流组织设计及计算 75
10.1 空调送风口与回风口选择与布置 75
10.2 送回风方式的确定 76
10.3气流组织的校核计算 76
10.3.1侧送风设计计算 76
10.3.2喷口送风设计计算 77
第十一章 管道消声及保温设计 79
11.1 消声与减震设计 79
11.2管道保温设计 80
11.2.1管道保温的目的 80
11.2.2保温材料的选择及厚度选择 80
第十二章 特殊区域的特色设计 81
12.1酒店大堂 81
12.1.1负荷分析与方案介绍 81
12.1.2气流组织模拟 82
参考文献 91
致谢 92
附录1 建筑热负荷表 93
附录2 建筑热负荷统计表 100
附录3 通风设备选型表 105
附录4 风管道水力计算简表 109
附录5 吸收式制冷与冷水机组最大日冷却水量比较 111
附录6 燃气制热与热泵制备生活热水费用的比较 111
附录7 冰蓄冷系统计算日节省费用统计 111
附录8外文文献全文及翻译 112

淮安某国际酒店暖通空调工程设计方案

第一章 建筑概况及设计方案总述
1.1前言
建筑是人们生活与工作的场所，现代人的一生绝大部分时间都是在建筑物中度过的。因此建筑室内环境对于现代人类的身心健康起着尤为重要的作用。人们对现在建筑的要求，不仅仅是起挡风遮雨功能，更是对室内温湿度、空气、光照、声音环境的舒适要求。通风空调的出现解决了人们对这些方面的要求，改善了人们的室内居住环境。同时随着社会的不断发展，节能减排成为是社会的一大热点问题。具备更好、更高效的利用能源，降低排放量的产品也成为这个时代的骄子。建筑的能耗在社会的整体能耗中占有很大的份额，而空调能耗约占建筑运行能耗的40%。通风空调系统是否节能是证明了整个建筑是否属于节能建筑的一项重要指标。因此本设计充分考虑到各方面的因素对空气品质的影响，保证人们生活和工作的舒适性。
1.2建筑概况
本次CAR-ASHRAE学生设计竞赛选定的建筑为多层酒店建筑，位于江苏淮安地区，设计使用年限50年，主体采用钢筋混凝土框架结构，建筑桩基采用预应力管桩。建筑用地面积45936平方米，基底面积6779平方米，总建筑面积31105平方米（地上21008平方米、地下一层10097平方米），建筑高度18.4米，体形系数0.4。建筑周围有一定绿地和水体，绿地率57.2%。酒店共有客房162套，有地下车库一个（机动车位80个），还包括室内游泳池、商店、餐厅、多功能厅、会议室、中庭等功能区。建筑各层层高及功能见表 1-1

表1-1 国际酒店各层层高及功能介绍
楼层
功能
-1F
车库、各种机房（冷热源机房、柴油发电机房、水泵房、网络及通讯机房、无线机房）、变电所、中央厨房、棋牌室、休息区、办公室、布草间、洗衣房、库房、浴池、男女更衣室、卫生间、员工餐厅、员工培训教室、员工活动室
1F
精品商店、大堂吧、游泳池、更衣室、卫生间、标准间、空调机房
1-2层贯通的大堂（中庭）、商场
1-3层贯通的中庭
2F
包间、豪华包间、贵宾室、公共卫生间、标准间、空调机房
3F
会议室、多功能厅、多功能厅侧厅、标准间、空调机房
3夹F
豪华套间、行政酒廊、商务中心、空调机房
4F
总统套房、空调机房

1.3维护结构的热工指标
按照《江苏省公共建筑节能设计标准》要求，确定本建筑各部分围护结构热工指标如表1-2所示：

表1-2 围护结构热工指标
围护结构名称
构造及热工指标
外墙
20㎜厚外装饰层、50㎜厚通风空气层、55mm厚硬质聚氨酯板、200㎜现浇混凝土剪力墙、15mm厚内墙面刮腻子
传热系数0.48 W/m2.K
外窗
镀low-e膜中空6（low-e）+9+6（低透型）、传热系数2.1W/m2.K、遮阳系数0.49
玻璃幕墙
6mm厚平板玻璃、12mm厚热流水平、6mm平板玻璃、传热系数1.82W/m2.K
内墙
20mm厚水泥砂浆、160mm加气混凝土砌块、20mm厚水泥砂浆 传热系数1.03 W/m2.K
楼板
25mm厚水泥刨花板、40mm厚细石钢筋混凝土、15mm水泥砂浆、80mm厚加气混凝土泡沫混凝土700、15mm厚水泥砂浆、100mm钢筋混凝土100、20mm厚内粉刷加油漆、传热系数1.124 W/m2.K
透明屋面
高性能低辐射玻璃（空气）、传热系数1.81W/m2.K
非透明屋面
10mm厚防水层、20mm厚水泥砂浆找平层、70mm厚白灰礁渣找平层、50mm厚喷涂硬泡聚氨酯、100mm厚现浇混凝土屋面、20mm厚白灰粉刷传热系数0.47 W/m2.K
外门
25mm松木云杉热流方向垂直木纹、传热系数3.021 W/m2.K
地下室地面
20mm厚水泥砂、280mm厚混凝土、导热热阻1.38m2.K/ W
地下室外墙
20mm厚水泥砂浆、260mm厚混凝土、导热热阻1.34m2.K/ W
1.4设计理念
1、方案上择优，工程上可靠
每个方案都不可能尽善尽美，这就需要设计者坚持设计思想，比较各种方案中的优缺点，从多种方案中选择出最适合实际工程的方案。
2、注重节能，提倡绿色
建筑离不开能源，尤其是现代化建筑，更是能源消耗大户。建筑能耗（采暖、通风、空调、热水供应、照明、电梯等）在建筑业能耗中占了绝大多数，其中大部分能量用于采暖、通风与空调。因而突出“四节一保”（节材、节水、节能、节地以及环境保护）要求尤为重要。设计方案尽可能的减少能源损耗、利用可再生能源。
3、符合规范，有理有据
工程设计符合现行有关国家政策的设计规范、标准、技术规程以及技术措施，选择具有较高执行力的地方标准、国家标准和有关国际标准，使建筑体现技术的先进性。以规范为准绳，充分发挥自主创新精神，将方案设计做到最优。
1.5设计特色介绍
坚持“营造健康环境 采用节能技术”的思想，这包含着两层含义，一是满足热舒适要求；二是满足健康要求。结合工程实际，我们的设计具有以下特色：
1.5.1手算负荷与DEST软件模拟计算分析相结合
负荷计算的准确是满足热舒适要求的前提，在负荷计算中，我们运用了手算负荷与DEST软件模拟相结合的方法。互相修正以得到较为准确的冷热负荷，为设备选型提供了依据。同时，DEST可模拟出全年8760小时负荷变化情况，为运行策略，自动控制提供了依据。
1.5.2定风量多工况调节
在设计全空气空调系统时，充分考虑新风比可调和实现全新风或最大新风量运行的可能性；且相应设计排风系统。新风比的控制，通过新回风的焓值比较实现工况自动转换。充分考虑全年运行，采用双风机系统（送风机+排风机），随室外参数变化调节新风量与排风量。在过渡季节（室外焓值低于室内焓值），采用全新风运行。
1.5.3多种节能技术的应用
根据不同房间的尺寸特点、负荷特点、使用功能特点，为保证空调区域人体舒适性，采用不同的空调技术，其中较为特色的空调技术如下：
分层空调技术；
冷暖地板辐射技术；
地板条缝送风技术。
1.5.4 气流组织设计及CFD模拟
有学者建议室内外温差不应超过7℃，提高室温，同时增大空气流动速度，是人体更加舒适。可以看出，气流组织设计在满足人体舒适性方面的作用很大。根据不同类型的使用区域，我们分别设计了有针对性的气流组织方案，并结合CFD模拟，保证室内工作区满足人要求的温度场，速度场及空气新鲜度等。例如：从一楼贯穿三楼的商业金融入口大厅，两侧设置喷口侧送，喷口送风角度可调，对工作区进行空气调节，实现分层空调；四楼贯穿五楼的中庭，采用地板辐射供冷暖+新风，存在夏季制冷量不足的问题，使用AIRPAK模拟室内温度场、速度场，验证中庭区域及与其连通的空调区域气流组织合理性。
1.5.5 BIM建筑信息系统在暖通空调系统设计中的应用
建筑信息模型（Building Information Modeling）是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。它具有可视化，协调性，模拟性，优化性和可出图性五大特点BIM建筑信息管理系统，主要以各种数字技术为依托，从而以这个数字信息模型作为各个建筑项目的基础，去进行各个相关工作。建筑工程与之相关的工作都可以从这个建筑信息模型中拿出各自需要的信息，即可指导相应工作又能将相应工作的信息反馈到模型中。建筑信息模型不是简单的将数字信息进行集成，还是一种数字信息的应用，并可以用于设计、建造、管理的数字化方法，这种方法支持建筑工程的集成管理环境，可以使建筑工程在其整个进程中显著提高效率、大量减少风险。

图1-1 Bim建筑模型
在建筑工程整个生命周期中，建筑信息模型可以实现集成管理，因此这一模型既包括建筑物的信息模型，同时又包括建筑工程管理行为的模型。将建筑物的信息模型同建筑工程的管理行为模型进行完美的组合。因此在一定范围内，建筑信息模型可以模拟实际的建筑工程建设行为，例如：建筑物的日照、外部维护结构的传热状态等。同时BIM可以模拟实际施工，以便于在早期设计阶段就发现后期真正施工阶段所会出现的各种问题，来提前处理，为后期活动打下坚固的基础。在后期施工时能作为施工的实际指导，也能作为可行性指导，以提供合理的施工方案及人员，材料使用的合理配置，从而来最大范围内实现资源合理运用。
图1-2 Revit mep 2012操作界面
本次设计中我们利用REVIT ARCHITECTURE 2012软件首先将CAD的二维图纸转化为三维的建筑模型，建模过程中在保证建筑的准确性的同时对建筑进行了化简，然后利用REVIT MET 2012在建好的3D模型中进行暖通空调水系统和风系统的设计。

图1-3 Bim机房模型

图1-4 Revit mep 2012操作界面
在设计过程中我们着重对冷热源机房进行了设计，并导入到Navisworks进行管道连接检测和碰撞检测。还生成了三维的真人漫游。同时BIM可以模拟实际施工，以便于在早期设计阶段就发现后期施工阶段所会出现的各种问题，来提前处理，为后期活动打下坚固的基础。在后期施工时能作为施工的实际指导，也能作为可行性指导，以提供合理的施工方案及人员。
图1-5 Naviswork管线连接检查界面（系统显示有连接错误的管线）

第二章 空调负荷计算
2.1空调设计参数
2.1.1室外气象参数
淮安市位于江苏省，属于夏热冬冷地区，其空调室外空气计算参数如表2-1所示：

温度
室外平均风速
大气压力（hPa)
夏季
室外干球温度33.4℃、室外湿球温度28.1℃
2.6m/s
1003.90
冬季
空调计算温度-5.6℃、空调相对湿度72%
2.5m/s
1025.00
淮安市位于东经119.03°、北纬33.60°

2.1.2室内设计参数
本建筑为国际酒店，包括客房162套，室内游泳池、商店、餐厅、多功能厅、会议室、中庭等功能区。对不同性质的使用区域，可以根据其使用性质与使用频率并参照相关规范、标准如《公共建筑设计节能规范》、《江苏省公共建筑节能设计标准》等确定室内空气设计参数以及人员、灯光、设备及其作息等使用参数。具体参数设定如表 2-2、表 2-3。

表2-2 空调房间室内空气设计参数

℃

℃

棋牌室

休息区

服务间

更衣室

办公室

员工餐厅

活动室

员工培训室

保安宿舍

保安室

客房部

总经理办公室

财务室

人力资源室

销售室

标准间

游泳池

更衣室

精品商店(大)

精品商店（小）

商店(大)

商店（小)

大堂吧

包间

豪华包间

前台办公

贵宾厅

多功能厅

侧厅

会议室

商务中心

行政酒廊

豪华套房

总统套房

走廊

中庭

电梯前室

电梯厅

值班室

控制室

厕所

浴室

入口大厅

表 2-3人员、照明、设备等参数

棋牌室

休息区

服务间

女更衣室

男更衣室

办公室

员工餐厅

活动室

员工培训室

保安宿舍

保安室

客房部

总经理办公室

财务室

人力资源室

销售室

标准间

游泳池

更衣室

精品商店(大)

精品商店（小）

商店(大)

商店（小)

大堂吧

包间

豪华包间

前台办公

贵宾厅

多功能厅

多功能厅侧厅

会议室

商务中心

行政酒廊

豪华套房

总统套房

标准间走廊

中庭

电梯前室

电梯厅

值班室

控制室

厕所

浴室

入口大厅

2.2负荷计算
2.2.1冷负荷计算
空调房间的冷负荷包括建筑围护结构传入室内热量(这其中包括太阳辐射进入的热量和室内外空气温差经围护结构传入的热量)所形成的冷负荷，另外还要有人体散热形成的冷负荷，以及灯光照明散热形成的冷负荷和其它设备散热形成的冷负荷。
在我国暖通空调工程中，常采用冷负荷系数法计算空调冷负荷，冷负荷系数法是建立在传递函数基础上，是便于在工程上进行手工计算的一种简化方法。此设计即采用冷负荷系数法来计算空调冷负荷。
主要应用的公式如下：
（1）外墙和屋面瞬变传热引起的冷负荷
Qc（τ）=AK（t c（τ）－tR） 2-1
Qc（τ）—外墙和屋面瞬变传热引起的冷负荷的逐时值，W；
K—围护结构传热系数，W/m2·K；
F—围护结构计算面积，m2；
tR—室内计算温度°C；
t c（τ）—外墙和屋面冷负荷计算温度的逐时值。
外透明幕墙的温差传热冷负荷
Qc（τ）=KwFw（t c（τ）－tR 2-2
Qc（τ）—外墙和屋面瞬变传热引起的冷负荷的逐时值，W；
Kw—外玻璃窗传热系数，W/m2·K；
Fw—窗口计算面积，m2；
tR—室内计算温度°C；
t c（τ）—外玻璃窗冷负荷计算温度的逐时值。
（3）透明幕墙的太阳辐射冷负荷
本建筑的透明幕墙既有外遮阳又有内遮阳。透过透明幕墙的太阳辐射形成的计算时刻冷负荷 Qc（τ）(W)，可按下式计算:
Qc（τ）=[F1 Jnτ+（F—F1）Jnτ]Xg Xd X 2-3
Xg—窗的构造修正系数；
Xd—地点修正系数；
Xz—内遮阳系数；
F1—窗口受到太阳照射时的直射面积，㎡；
Jnτ—计算时刻下，透过有内遮阳设施窗玻璃太阳辐射的冷负荷强度W/㎡。
内维护结构的传热冷负荷
相邻空间通风良好时
当相邻空间通风良好时，内墙或间层楼板由于温差传热形成的冷负荷可按下式估算：
Q=KF（t wp－tR） 2-4
t wp—夏季空气调节室外计算日平均温度，℃
‚相邻空间有发热量时
通过空调房间内窗、隔墙、楼板或内门等内围护结构的温差传热负荷，按下式计算：
Q=KF（t wp +△tls－tR） 2-5
△tls—邻室温升，可根据邻室散热强度采用，℃。
(5)人体显热冷负荷
Qc(τ)=qsnφXt-T 2-6
Q c(τ)—人体散热形成的冷负荷；
qs—不同室温和劳动强度成年男子显热散热量；
n—室内全部人数；
φ—群居系数；
Xt-T—人体显热散热冷负荷系数。
（6）灯具冷负荷
考虑到建筑节能的要求，结合本建筑实际，本建筑的照明采用节能型荧光灯，暗装在空调房间吊顶玻璃罩之内。灯具散热形成的冷负荷 (W)，可按下式计算：
Qc(τ)=1000n1n0NXt-T 2-7
Qc(τ)—灯具散热形成的冷负荷；
n1—同时使用系数，缺少实测数据时，可取0.6～0.8，本设计取0.6；
n0—考虑玻璃反射及罩内通风情况的系数，当荧光灯罩上部穿有小孔，可利用自然通风散热于顶棚内时，取 0.5～0.6；而荧光灯无通风孔者，则视顶棚内通风情况，取0.6～0.8，本设计取0.8；
N—灯具的安装功率，W，当缺少数据时，可根据空调区的使用面积按规范给出的照明功率密度指标推算；
Xt-T—照明散热冷负荷系数。
（7）设备显热冷负荷
确定设备显热散热形成冷负荷的计算过程应分两步进行：首先，需正确计算各种情况下的设备散热量，然后才有可能对此散热量进行冷负荷的转化计算。
本建筑空调区设备主要为电脑等办公设备，可按《江苏省公共建筑节能设计标准》给出的电器设备功率密度推算出空调区的办公设备散热量。
此时空调区电器设备的散热量 (W)，可按下式计算：
qs=F qf [1] 2-8
F-空调区面积，㎡；
qf——电器设备的功率密度，W/ ㎡；
设备显热散热形成的计算时刻冷负荷 (W)，可按下式计算：
Qc(τ)= qsXt-T 2-9
qs——热源的显热散热量，W；
t—计算时刻，h；
T—热源投入使用的时刻，h；
t-T——从热源投入使用的时刻算起到计算时刻的持续时间，h；
Xt-T——时刻设备、器具散热的冷负荷系数。
(8)渗透空气显热冷负荷 渗透空气的显冷负荷Q，按下式计算：
Q=0.28G（t w－tR） 2-10
G— 单位时间渗入室内的总空气量，kg/h；
t w—夏季空调室外干球温度，℃；
tR—为室内计算温度，℃。
由于空调房间保持正压，故在这里不考虑空气渗透造成的显热冷负荷。
(9)食物的显热冷负荷
进行餐厅冷负荷计算时，需要考虑食物的散热量。食物的显热形成的冷负荷,可按每位就餐客人9w 考虑。
(10)散湿量与潜热冷负荷
人体散湿量
人体散湿量按下式计算：
Dt =0.001φn g[1] 2-11
人体散湿形成的潜热冷负荷Q(W)，按下式计算：
Q=q2 n φ[1] 2-12
Dt—散湿量，kg/h；
G—一名成年男子的小时散湿量，g/h；
n—人数；
φ—群体系数； j
q2——一名成年男子小时潜热散热量，W；
‚渗入空气散湿量及潜热冷负荷
Q=0.001G（dw－dR） 2-13
渗透空气形成的潜热冷负荷（W）, 按下式计算：
Q=0.28（hw－hR） 2-14
dw—室外空气的含湿量，g/Kg；
dR—室内空气的含湿量，g/Kg；
hw—室外空气的焓，KJ/Kg；
hR—室内空气的焓，KJ/Kg。
ƒ食物引起的湿负荷：
计算时刻餐厅食物的散湿量Dt,可按下式计算：
Dt =0.012φn [1] 2-15
Φ—群集系数；
n—计算时刻空调区内的总人数；
食物引起的潜热负荷：
计算时刻餐厅食物引起的潜热负荷Qt ,可按下式计算：
Qt =700 Dt [1] 2-16
(11)新风冷负荷
新风负荷Q(W)按稳态计算。见下式：
Qc,O＝MO（h0-hR） 2-17
MO——新风量，kg/s ；
h0—室外空气焓值，由夏季空调室外计算干、湿球温度确定, kJ/kg；
hR—室内空气焓值，由室内空气设计温度和相对湿度确定,kJ/kg
2.2.2热负荷计算
供暖系统设计热负荷是指在某一是外温度下，为了达到要求的室内温度，供暖系统在单位时间内向建筑物供给的热量。它是设计供暖系统基本依据。冬季供暖通风系统的热负荷，应根据建筑物或房间的得、失热量来确定。
失热量有：
(1) 维护结构传热耗热量Q1；
(2) 加热由门、窗缝隙渗入的冷空气的耗热量Q2，称为冷风渗透耗热量；
(3) 加热由门、孔洞及相邻房间侵入的冷空气的耗热量Q3；
(4) 水分蒸发的耗热量Q4；
(5) 加热由外部运入的冷物料和运输工具的耗热量Q5；
(6) 通风耗热量。通风系统将空气从室内排到室外所带走的热量Q6；
得热量有：
(7) 生产车间最小负荷班的工艺设备散热量Q7；
(8) 非供暖通风系统的其他管道和热表面的散热量Q8；
(9) 热物料的散热量Q9；
(10) 太阳辐射进入室内的热量Q10；
此外，还有通过其他途径散失或获得的热量Q11。
对没有装置机械通风系统的建筑物，供暖系统的设计热负荷可用下式表示：
在工程设计中，供暖系统的设计热负荷，一般可分几部分进行计算。
Q′=Q′1,j+Q′1,x+Q′2+Q′3 [2] 2-18
Q′1,j—维护结构的基本耗热量；
Q′1,x—维护结构的附加（修正）耗热量。
维护结构的基本耗热量，可按下式计算：
q′=KF(tn-t′w)a[2]
