完整的景观施工图包含哪些图纸.docx

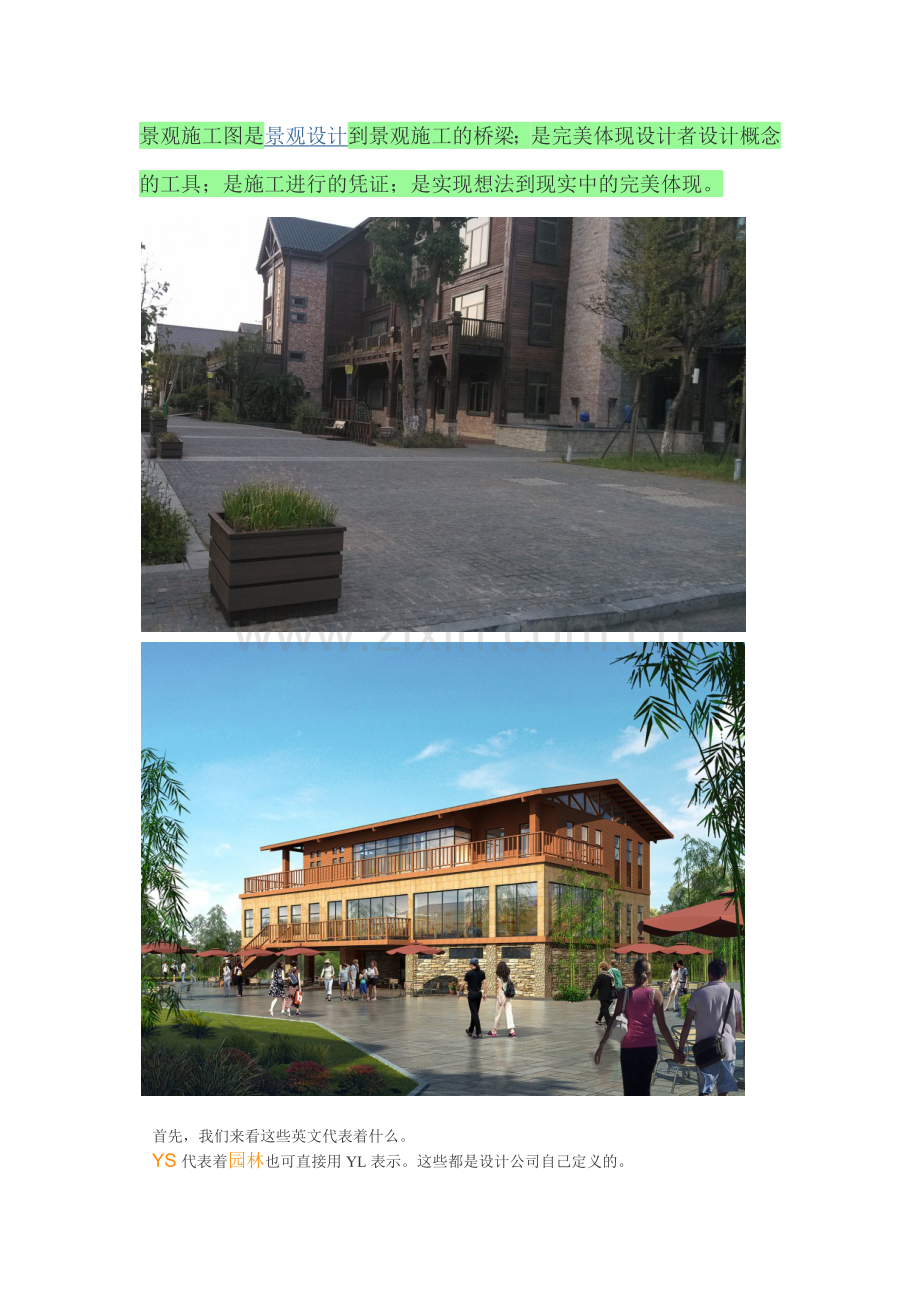

景观施工图是景观设计到景观施工的桥梁；是完美体现设计者设计概念的工具；是施工进行的凭证；是实现想法到现实中的完美体现。 首先，我们来看这些英文代表着什么。YS代表着园林也可直接用YL表示。这些都是设计公司自己定义的。LS代表的是铺装，下面还有各子目录LSN.N（N代表任意数字） LD代表的是节点详图，下面各自带子目录LDN.N（N代表任意数字） LP代表的是种植设计图，包括种植总平面图，乔木种植图，灌木种植图，地被种植图三种（还有的为了更加详细增加了小乔木种植图这张图）（1）YS01景观设计总平面图 这里面包括整个景观设计所有内容：如铺装总图、种植总图、竖向设计总图、各节点的平面布置图。（2）YS02竖向图设计图 竖向设计图就是一张地形图，这里多少米，那里多少米高度，一目了然。只是每个地块的高度不同，所处的海拔不同，如：长沙普遍平地的海拔大概在8590M。什么叫标高？就是标准高度（3）YS03放线大样图： 放线大样图：放线大样图就是把所有节点关键位置（圆的圆心、路弧的半径、路的宽度等）标出来。（4）YS04索引图顾名思义，索引图就是搜索、引领的含义。哪个节点在图纸的哪一页。如：想找到节点01的详细施工图，那我们很快会看到有个标有LD01的的索引，我们就去LD01那一页寻找节点01的详细施工图。（5）YS05分区图分区图我们一般都把它合并到节点详图里，只有在城市规划、公园规划施工图才把它分开。（6）LDN节点详图；就是每个节点的详细施工图，包括节点平、立、剖三面。还包括每个节点的细节施工图（如基础图、钢筋配混图）（7）LSN铺装详图铺装详图：把所有的铺装都标注出来。如:400x400x50荔枝面芝麻黑，这样的格式（8）LP01种植总图；种植总图包括内容有：乔木种植、灌木种植、地被种植、经济技术指标等一系列绿化用图。想要看清，除了经济技术指标，能看清只能用放大镜一个个找。所以只能一个一个地来看，我们把他们分开来一个层次的种植是一张图。不知道别人是怎么做的，我是一张CAD图出三张层次的种植图。（9）LP02乔木种植图；乔木种植图包括所有乔木的种植位置，还要制作乔木规格表，如果不制作规格表，这里一群、那里一堆，只有设计者自己清楚。如果要让别人看得懂，那就得制作规格表，规格表包括植物名称、图例、学名、规格、单位、数量、备注。注意：乔木规格的格式：冠幅（P）、高度（H）、地径（D）。单位都是cm(厘米)（10） LP03灌木种植图；灌木种植图包括所有乔木的种植位置，还要制作灌木规格表规格。包括植物名称、图例、学名、规格、单位、数量、备注的格式：冠幅（P）、高度（H）、地径（D）。单位都是cm(厘米)（11） LP04地被种植图地被是不同于乔灌木的，我们需要填充不同色块来表示不同地被。也要制作苗木表，苗木表和乔灌木苗木表相似。苗木表是给园林概预算提供相应依据。这里要注意的是，地被都是按照平方米来算的0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
