实 验 报 告

课程名称 单片机原理及应用
专业班级
姓 名
学 号

电气与信息学院
和谐 勤奋 求是 创新

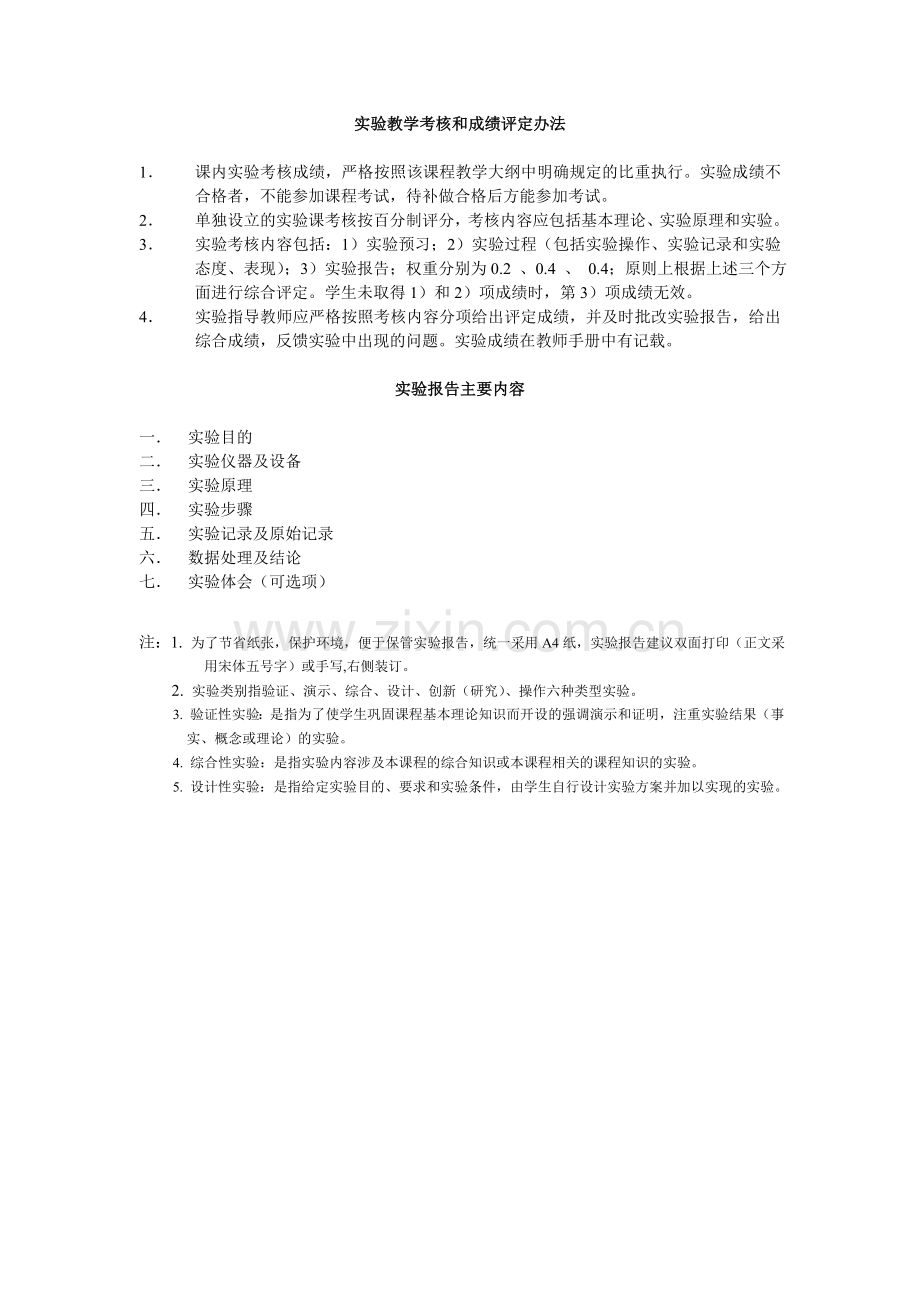

实验教学考核和成绩评定办法

1． 课内实验考核成绩，严格按照该课程教学大纲中明确规定的比重执行。实验成绩不合格者，不能参加课程考试，待补做合格后方能参加考试。
2． 单独设立的实验课考核按百分制评分，考核内容应包括基本理论、实验原理和实验。
3． 实验考核内容包括：1）实验预习；2）实验过程（包括实验操作、实验记录和实验态度、表现）；3）实验报告；权重分别为0.2 、0.4 、 0.4；原则上根据上述三个方面进行综合评定。学生未取得1）和2）项成绩时，第3）项成绩无效。
4． 实验指导教师应严格按照考核内容分项给出评定成绩，并及时批改实验报告，给出综合成绩，反馈实验中出现的问题。实验成绩在教师手册中有记载。

实验报告主要内容

一． 实验目的
二． 实验仪器及设备
三． 实验原理
四． 实验步骤
五． 实验记录及原始记录
六． 数据处理及结论
七． 实验体会（可选项）

注：1. 为了节省纸张，保护环境，便于保管实验报告，统一采用A4纸，实验报告建议双面打印（正文采用宋体五号字）或手写,右侧装订。
2. 实验类别指验证、演示、综合、设计、创新（研究）、操作六种类型实验。
3. 验证性实验：是指为了使学生巩固课程基本理论知识而开设的强调演示和证明，注重实验结果（事实、概念或理论）的实验。
4. 综合性实验：是指实验内容涉及本课程的综合知识或本课程相关的课程知识的实验。
5. 设计性实验：是指给定实验目的、要求和实验条件，由学生自行设计实验方案并加以实现的实验。

实验题目
指令系统和编程练习
实验室
工训409
实验时间
年 月 日
实验类别
验证
同组人数
2
成 绩

指导教师签字：
一、实验目的
进一步掌握汇编语言设计和调试方法。
二、实验内容
把7000H、7001H的低位相拼后送入7002H，一般本程序用于把显示缓冲区的数据取出拼装成一个字节。
三、实验程序框图
（7000H）送A，屏蔽高位
（7001H）送A，屏蔽高位
开始
交换高低位后送B
A和B相或后送7002H
结束

图1 拼字实验程序框图
四、实验程序清单
MOV DPTR,#7000H
MOVX A,@DPTR
ANL A,#0FH
SWAP A
MOV R2,A
MOV DPTR,#7001H
MOVX A,@DPTR
ANL A,#0FH
ORL A,R2
MOV DPTR,#7002H
MOVX @DPTR,A
END
三、实验结果
在数据块操作对话框中，点击”填充”项。在参数输入选项中，选择相同数据，将起始地址设为7000，中止地址设为7000，填充数设为03。再次执行，在数据块操作对话框中，点击”填充”项。在参数输入选项中，选择相同数据，将起始地址设为7001，中止地址设为7002，填充数设为03。操作对象选择仿真RAM。“填充”项设定完毕，点击开始按钮，则将7000H单元数据置成03H，7001H单元数据置成04H。选择联机软件“窗口”菜单中的“显示外部数据窗口”子菜单，在外部数据窗口内检查7002H中的内容应为34H。
