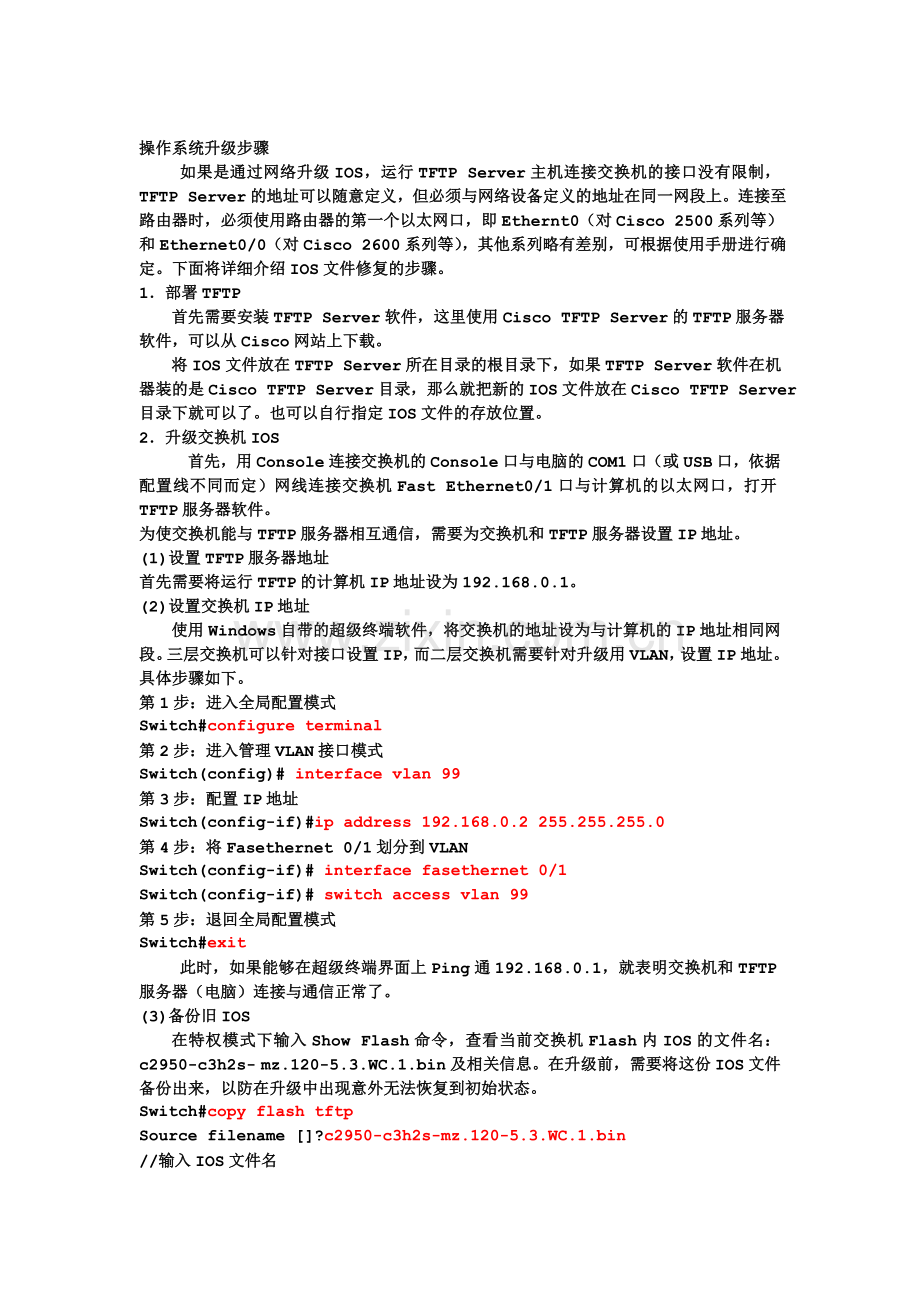

操作系统升级步骤
如果是通过网络升级IOS，运行TFTP Server主机连接交换机的接口没有限制，TFTP Server的地址可以随意定义，但必须与网络设备定义的地址在同一网段上。连接至路由器时，必须使用路由器的第一个以太网口，即Ethernt0（对Cisco 2500系列等）和Ethernet0/0（对Cisco 2600系列等），其他系列略有差别，可根据使用手册进行确定。下面将详细介绍IOS文件修复的步骤。
1．部署TFTP
首先需要安装TFTP Server软件，这里使用Cisco TFTP Server的TFTP服务器软件，可以从Cisco网站上下载。
将IOS文件放在TFTP Server所在目录的根目录下，如果TFTP Server软件在机器装的是Cisco TFTP Server目录，那么就把新的IOS文件放在Cisco TFTP Server目录下就可以了。也可以自行指定IOS文件的存放位置。
2．升级交换机IOS
首先，用Console连接交换机的Console口与电脑的COM1口（或USB口，依据配置线不同而定）网线连接交换机Fast Ethernet0/1口与计算机的以太网口，打开TFTP服务器软件。
为使交换机能与TFTP服务器相互通信，需要为交换机和TFTP服务器设置IP地址。
(1)设置TFTP服务器地址
首先需要将运行TFTP的计算机IP地址设为192.168.0.1。
(2)设置交换机IP地址
使用Windows自带的超级终端软件，将交换机的地址设为与计算机的IP地址相同网段。三层交换机可以针对接口设置IP，而二层交换机需要针对升级用VLAN，设置IP地址。具体步骤如下。
第1步：进入全局配置模式
Switch#configure terminal
第2步：进入管理VLAN接口模式
Switch(config)# interface vlan 99
第3步：配置IP地址
Switch(config-if)#ip address 192.168.0.2 255.255.255.0
第4步：将Fasethernet 0/1划分到VLAN
Switch(config-if)# interface fasethernet 0/1
Switch(config-if)# switch access vlan 99
第5步：退回全局配置模式
Switch#exit
此时，如果能够在超级终端界面上Ping通192.168.0.1，就表明交换机和TFTP服务器（电脑）连接与通信正常了。
(3)备份旧IOS
在特权模式下输入Show Flash命令，查看当前交换机Flash内IOS的文件名：c2950-c3h2s- mz.120-5.3.WC.1.bin 及相关信息。在升级前，需要将这份IOS文件备份出来，以防在升级中出现意外无法恢复到初始状态。
Switch#copy flash tftp
Source filename []?c2950-c3h2s-mz.120-5.3.WC.1.bin
//输入IOS文件名

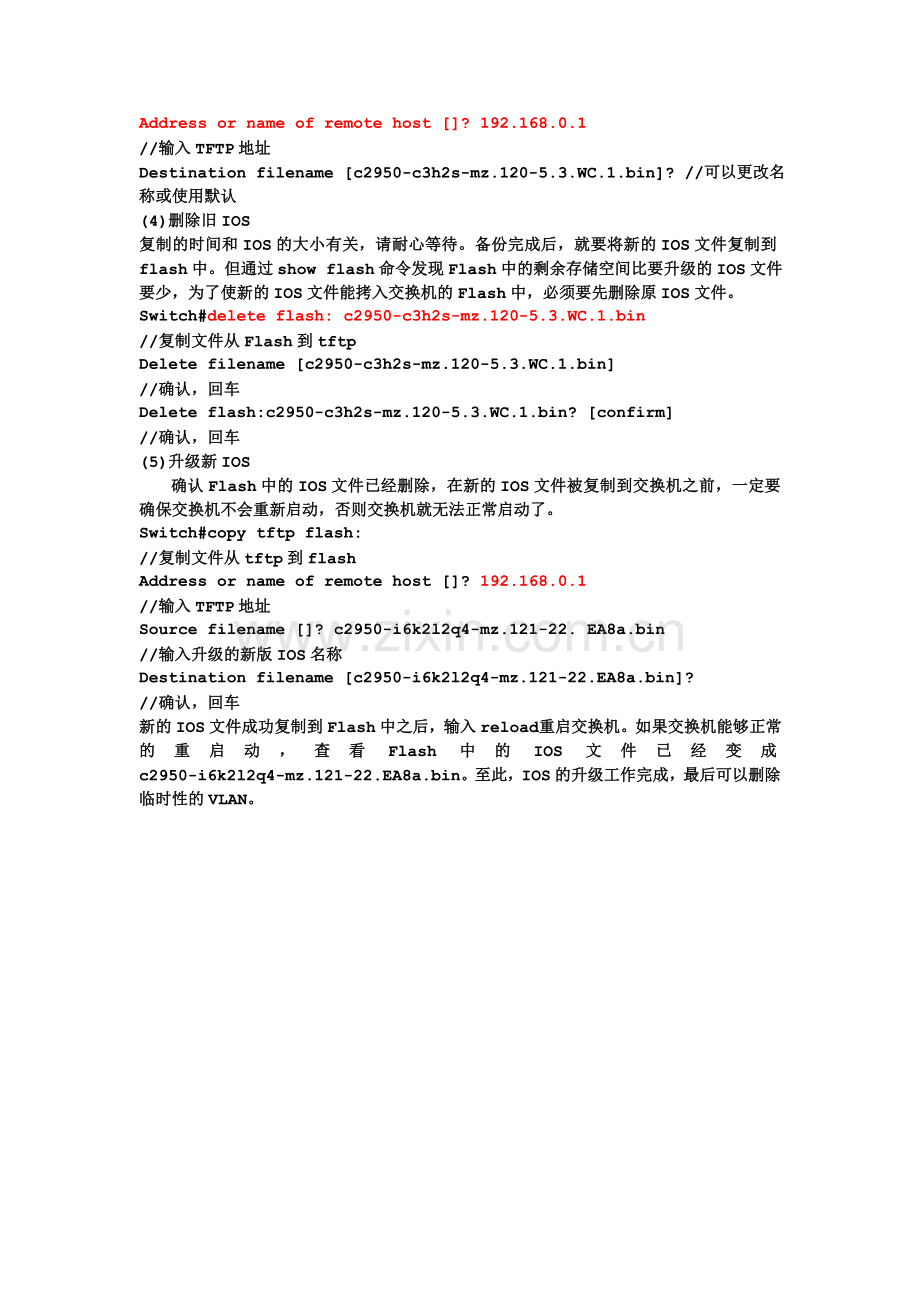

Address or name of remote host []? 192.168.0.1
//输入TFTP地址
Destination filename [c2950-c3h2s-mz.120-5.3.WC.1.bin]? //可以更改名称或使用默认
(4)删除旧IOS
复制的时间和IOS的大小有关，请耐心等待。备份完成后，就要将新的IOS文件复制到flash中。但通过show flash命令发现Flash中的剩余存储空间比要升级的IOS文件要少，为了使新的IOS文件能拷入交换机的Flash中，必须要先删除原IOS文件。
Switch#delete flash: c2950-c3h2s-mz.120-5.3.WC.1.bin
//复制文件从Flash到tftp
Delete filename [c2950-c3h2s-mz.120-5.3.WC.1.bin]
//确认，回车
Delete flash:c2950-c3h2s-mz.120-5.3.WC.1.bin? [confirm]
//确认，回车
(5)升级新IOS
确认Flash中的IOS文件已经删除，在新的IOS文件被复制到交换机之前，一定要确保交换机不会重新启动，否则交换机就无法正常启动了。
Switch#copy tftp flash:
//复制文件从tftp到flash
Address or name of remote host []? 192.168.0.1
//输入TFTP地址
Source filename []? c2950-i6k2l2q4-mz.121-22. EA8a.bin
//输入升级的新版IOS名称
Destination filename [c2950-i6k2l2q4-mz.121-22.EA8a.bin]?
//确认，回车
新的IOS文件成功复制到Flash中之后，输入reload 重启交换机。如果交换机能够正常的重启动，查看Flash中的IOS文件已经变成c2950-i6k2l2q4-mz.121-22.EA8a.bin。至此，IOS的升级工作完成，最后可以删除临时性的VLAN。
