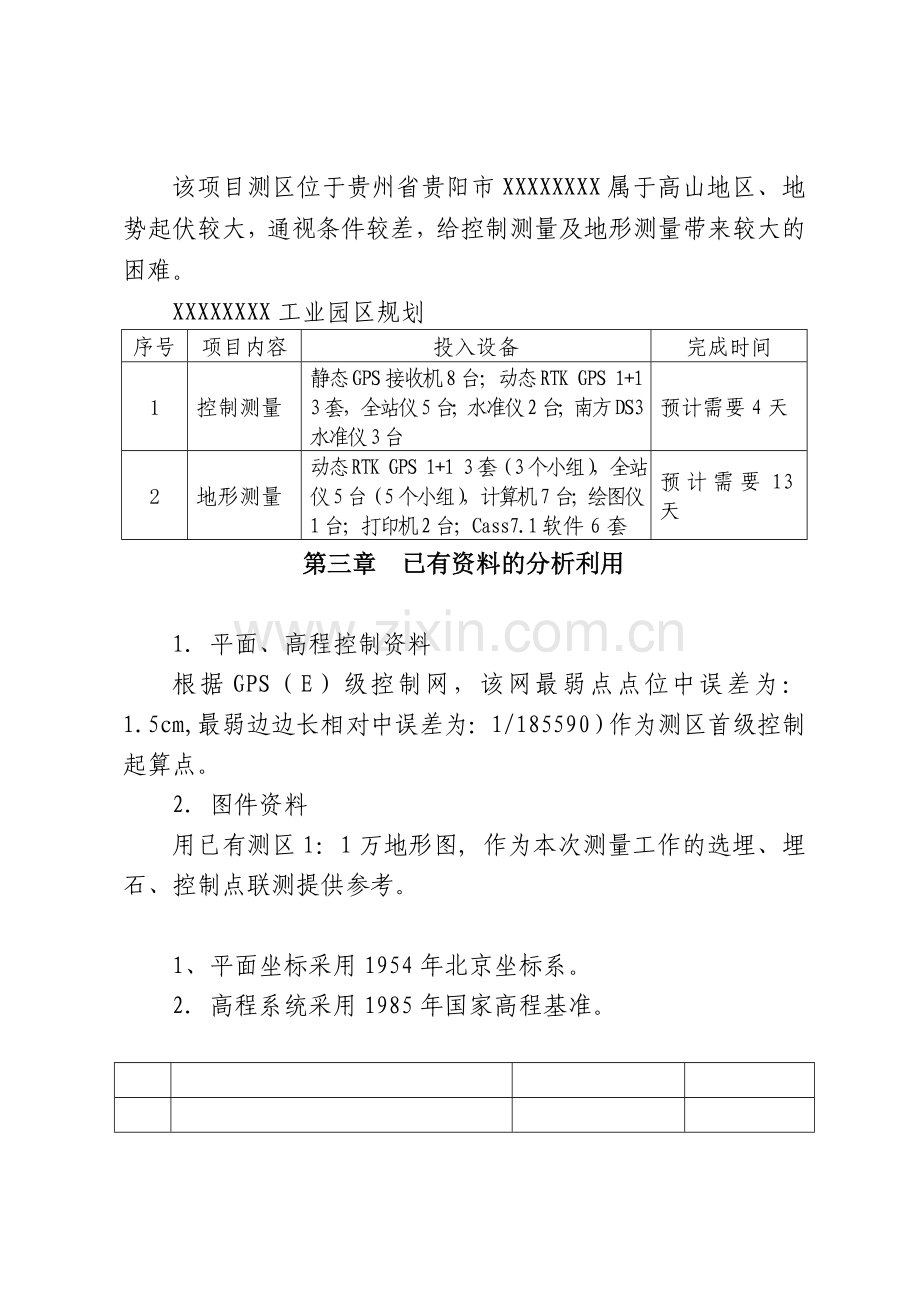

地形图测绘技术设计书.docx_第1页
第1页 / 共14页

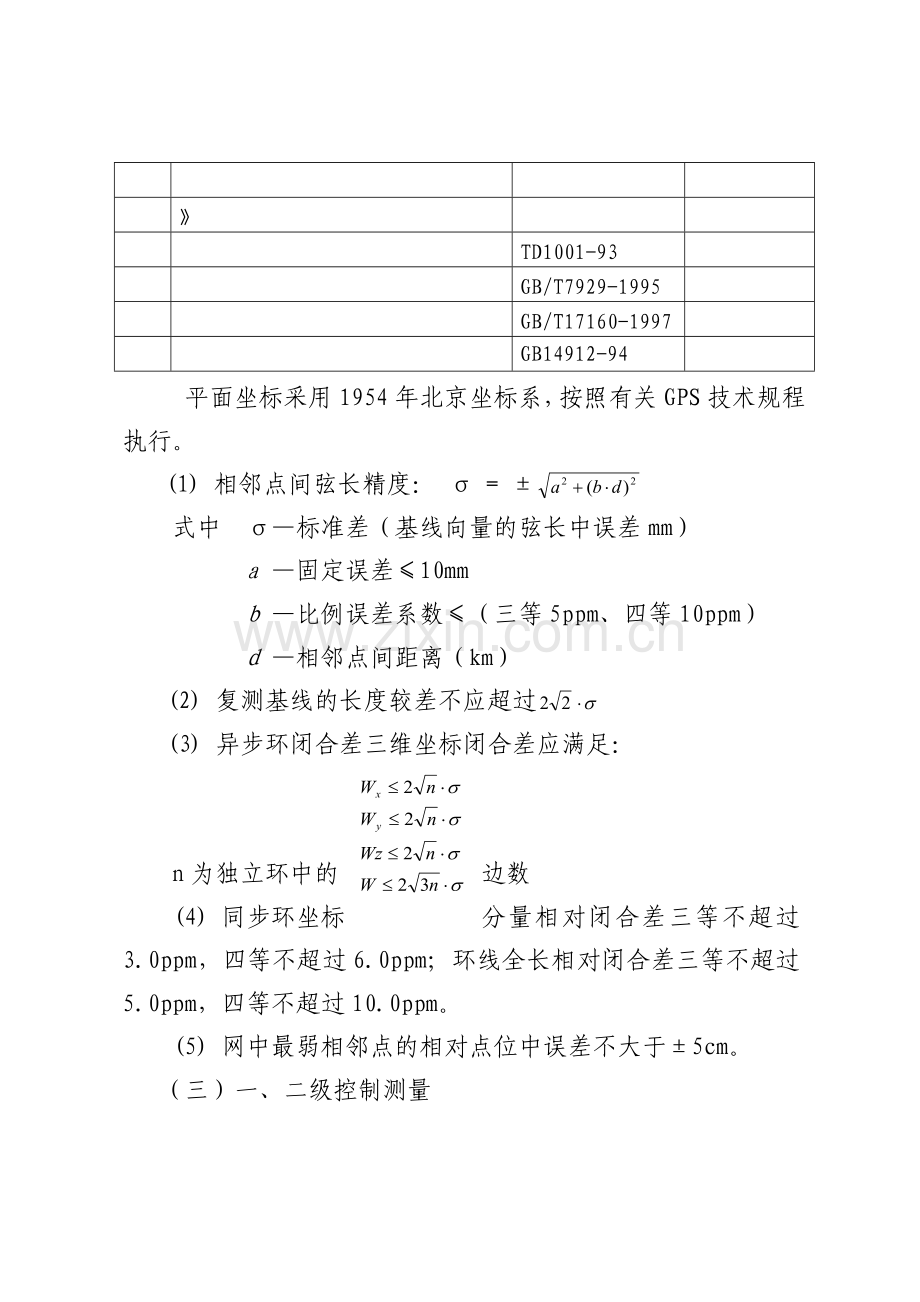

地形图测绘技术设计书.docx_第2页
第2页 / 共14页


点击查看更多>>
资源描述
该项目测区位于贵州省贵阳市XXXXXXXX属于高山地区、地势起伏较大,通视条件较差,给控制测量及地形测量带来较大的困难。 XXXXXXXX工业园区规划 序号 项目内容 投入设备 完成时间 1 控制测量 静态GPS接收机8台;动态RTK GPS 1+1 3套,全站仪5台;水准仪2台;南方DS3水准仪3台 预计需要4天 2 地形测量 动态RTK GPS 1+1 3套(3个小组),全站仪5台(5个小组),计算机7台;绘图仪1台;打印机2台;Cass7.1软件6套 预计需要13天 第三章 已有资料的分析利用 1.平面、高程控制资料 根据GPS(E)级控制网,该网最弱点点位中误差为:1.5cm,最弱边边长相对中误差为:1/185590)作为测区首级控制起算点。 2.图件资料 用已有测区1:1万地形图, 作为本次测量工作的选埋、埋石、控制点联测提供参考。 1、平面坐标采用1954年北京坐标系。 2.高程系统采用1985年国家高程基准。 》 TD1001-93 GB/T7929-1995 GB/T17160-1997 GB14912-94 平面坐标采用1954年北京坐标系,按照有关GPS技术规程执行。 (1) 相邻点间弦长精度: σ = ± 式中 σ—标准差(基线向量的弦长中误差mm) a —固定误差≤10mm b —比例误差系数≤(三等5ppm、四等10ppm) d —相邻点间距离(km) (2) 复测基线的长度较差不应超过 (3) 异步环闭合差三维坐标闭合差应满足: n为独立环中的边数 (4) 同步环坐标分量相对闭合差三等不超过3.0ppm,四等不超过6.0ppm;环线全长相对闭合差三等不超过5.0ppm,四等不超过10.0ppm。 (5) 网中最弱相邻点的相对点位中误差不大于±5cm。 (三)一、二级控制测量 1.一、二级控制点的布设 一级控制点在E级GPS控制点下加密,编号按阿拉伯数字顺序编排,点号前冠以罗马数字“Ⅰ”;二级控制点在四等GPS控制点和一级控制点下沿测区次要街道进行加密,编号按阿拉伯数字顺序编排,点号前冠以罗马数字“Ⅱ”。 2.选点和埋石 一、二级控制点均应设置长久牢固的标志。位于土路或堤坝上的点需埋设标石,其标石规格为:顶面12㎝×12㎝、高65㎝、底面20㎝×20㎝的混凝土标石;位于沥青路面上的点可打入长20cm、φ2.0㎝的钢钎作为标志,钢钎中心钻一直径为1.5mm,深5mm的洞;水泥路面上的点位应钻一深20㎝,直径5cm的园孔,把测量标志用混凝土镶嵌进去。控制点布设完之后,应在现场作较详细的点之记,并在点位附近明显且牢固的地物上用红漆做好标记,以便查找和利用。 3.观测与计算 一、二级控制点观测可以使用导线测量,使用2″级全站仪进行方向法观测。 (1) 导线测量与计算 a.一、二级导线水平角观测时按方向法进行观测,导线两端点一般需联测定向角。一级导线按方向法观测时,应按左、右角进行观测。 导线观测及主要技术要求: 向观测法的各项限差要求 表6 仪器型号 半测回归零差(″) 一测回内2C较差(″) 同一方向值各测回较差(″) J2 8 13 9 一、二级导线的主要技术要求 表7 等级 附合路线长度(km) 平均边长(m) 每边测距中误差(mm) 测角中误 差(″) 测回数 方位角闭合差(″) 导线全长 相对闭合差 DJ2 DJ6 一级 3.6 300 ±15 ±5 2 4 ±10 1:14000 二级 2.4 200 ±15 ±8 1 3 ±16 1:10000 (注:导线网结点间的长度为附合路线长度的0.7倍;n为测站数。) b.边长测量使用全站仪单程观测平距两测回,一测回四次读数。一测回内读数较差应小于10mm,测回间较差应小于15mm。气象数据可取每条边主机端的数据,气温最小读数0.5℃,气压最小读数为100Pa(或1mmHg)。气象数据可直接输入全站仪,由仪器自动进行气象改正,但气象观测数据必须记录在观测手簿上。 观测边长经仪器的加乘常数改正后,投影到参考椭球面并归算到高斯平面上。 c.一、二级导线网的验算及平差计算使用正规计算软件在微机上进行,在四等GPS控制点下对一、二级导线网进行严密平差计算。 (2) GPS测量及计算 a.一、二级GPS网可分别由一个或若干个独立观测环构成,也可采用附合路线形式组成。闭合环或附合路线中的边数不得多于10条,不允许出现支点或支线的形式。可根据需要布设为若干个控制网。 b.观测前制定好观测计划。观测要求按照有关GPS技术规程执行。 c.观测时应认真、仔细、正确填写测量手簿,天线高要两次量测,较差不得超过3mm,最后取中数使用,天线高记录不得划改。 d.基线解算及平差计算可使用GPS接收机随机软件或其它商用软件进行。 一、 二级GPS网相邻点间弦长精度为: 为标准差(基线向量的弦长中误差mm) 为固定误差(一级10mm,二级15mm) 为比例误差系数(一级10×10-6,二级20×10-6) 为相邻点间的距离(km) 复测基线的长度较差不应超过 异步环闭合差三维坐标闭合差应满足: 为独立环中的边数 同步环坐标分量相对闭合差不超过9.0ppm,环线全长相对闭合差不超过15.0ppm。 1.四等水准网布设 四等水准网以国家三等及其以上等级的水准点为起算点。四等水准环线或附合于高级点的路线的最大长度不应超过80km,结点间或结点与高级点间路线长度不应超过30km。 2.外业观测 水准观测使用DS3型以上等级水准仪和区格式水准标尺。水准仪、水准标尺按GB 12898—91《国家三、四等水准测量规范》中5.2.2的检验项目检验,并进行记录和整理,检验合格的仪器和标尺方能投入使用。 水准测量采用中丝读数法进行单程观测,测站观测顺序为 “后后前前”,距离直读,每一测段的测站数均应为偶数。记簿要求字迹清晰、美观、正规,严禁连环涂改和就字改字,手簿不允许出现空页、空格现象。 水准观测的主要限差要求       表9 3.平差计算 平差计算采用水准网严密平差程序计算。 四等水准网各项精度要求如下: 表10 环线及附合路线闭合差 每公里偶然中误差 全中误差 最弱点高程中误差 ±20 mm ±5.0mm ±10.0mm ±20.0mm 注: L为路线长度,单位为km。 4.高程拟合 未联测四等水准的GPS点及一、二级控制点的高程,以联测四等水准的控制点作为固定点,利用GPS点的大地高进行高程拟合求定。 为减少粗差对高程拟合的结果产生的影响,高程拟合应选择多个拟合方案进行。对各方案拟合结果进行比较分析后,剔除影响拟合精度的粗差,选择最佳拟合结果作为最终成果。以高程拟合法求得的GPS控制点的高程中误差应不超过±4cm。 第六章 地形测量 1、平面坐标采用1954年北京坐标系2.高程采用1985年国家高程基准。 3.作业前对所用的各类仪器按要求进行检验,并做好检验记录。 4.地形图采用50cm×50cm正方形分幅,基本比例尺为1:500。图名以图幅内的地理名称取名;图号注记为图廓西南角坐标值,以公里为单位,取小数点前两位和小数点后两位,X在前Y在后,中间加短线。 5.图根点相对于起算点的点位中误差不大于图上0.1mm;高程中误差不大于0.1m。 6.图上高程注记点相对于邻近高程控制点的高程中误差不超过±0.15m;高程注记点的密度为1点/dm2以上。 该项目所有测区碎部测图,采用全解析法进行,即使用CASS7.1数字测图软件,利用全站仪进行野外数据采集,内业使用微机进行编辑。 地形地貌野外数据的采集,一般在各级基本控制点上利用全站仪极坐标法、交会法或内外分点等方法测定或用动态RTK GPS 直接测量。当控制点不能满足地形要素野外数据采集的需要时,一般地区在图根点上发展一级支导线(一条边)作为测站,特殊困难地区可发展两级,其总长不超过200m。测站点至碎部点的距离一般不大于150m。 地形地貌要素采集的主要内容包括各级控制点、居民地、工矿建(构)筑物、交通、管线、水系、植被、地貌等。 1.测量控制点 各等级控制点内业编辑时展绘,一律用《图式》)相关符号表示,图根点一律用《图式》3.1.8符号表示。 2.居民地及垣栅 (1) 房屋以墙基角为准,不得综合,不同性质、不同高度、不同权属的房屋应分割表示。楼房的阳台应准确表示,落地阳台(指最底层阳台和地面直接接触的)楼房主体墙以虚线表示,突出部分按实际位置以实线表示;不落地阳台(指最底层阳台不和地面直接接触)楼房主体墙以实线表示,突出部分按投影位置以虚线表示。附属在楼房等建筑物上的门廊、雨罩等只采集带支柱的;二层以上的突出楼房,底层墙基以实线表示,突出部分按投影位置以虚线表示;居民地内部小于6m2的偏房、单独的小门楼一般不采集,与房屋毗连的小门楼可按房屋综合采集。凡有基础的在建房屋均应采集,并用《图式》4.1.3符号表示。 (2) 二层以上(含二层)的楼房应加注结构性质及层数,注记在建筑物的右下角。对于楼房层数,四周门窗处房檐的净高在2.2m以上的算作一层,低于上述高度的不算一层。 (3) 街道两侧用石棉瓦、塑料制品等搭建的不正规的临时建筑一律不采集。机关、企事业单位和住宅区内正规的停车棚,大于6m2的要采集,并用棚房符号表示。 (4) 室外楼梯要采集,并按《图式》4.3.4符号表示。地下建筑物的天窗及地下室一般不采集,但大面积的地下商场应采集,用《图式》4.1.4虚线表示出范围,内加说明注记,地下商场的入口按《图式》5.8.3符号表示。 (5) 正规的厕所、牲口房要采集,并加注“厕”或“牲”。永久性的固定垃圾台应采集。 (6) 前出厦的房屋两侧有围墙的按房屋符号表示,否则按《图式》4.3.1.3符号表示。有柱的檐廊按《图式》4.3.1.1 b符号表示,拐角处的柱子准确采集,直线部分的柱子适当配置表示。 (7) 居民地的围墙一般应采集;与权属界址有关的或沿街道两侧用于亮化的栅栏要采集,当在图上短于1cm时不表示。 (8) 加固坎上建有栏杆且无法按真实位置表示时,坎顶线与栏杆线重合表示,栏杆符号上的短线应向岸上地面一侧绘制。 (9) 五级以下的台阶一般不表示。 (10) 实地大于0.5m的门墩依比例尺表示;其他以不依比例尺的符号表示。 (11) 单位、村庄要注记名称,当单位名称过长时可注记简称。 (12) 门牌号应注记在大门相应的位置,字头朝北或朝西。 3.工矿建(构)筑物及其它设施 (1) 凡依比例尺表示的烟囱、水塔、纪念碑、塑像、宝塔、微波传递塔等独立地物,按着地的几何图形采集外围轮廓线,以地类界或范围线表示,中间配置符号。不依比例尺表示的独立地物,符号的定位点应采集在该地物的中心位置处。 (2) 宣传橱窗、广告牌一般不表示,但具有方位意义的独立、大型广告牌应表示。 (3) 路灯、照射灯一般不表示,但主要道路上的路灯要采集。 (4) 居民地及企事业单位内部的水泥地一律不表示。 (5) 工厂内主要的露天设备(包括主要管线)要采集,以反映工厂用地性质。露天设备可只绘出范围,内加注露天设备(《图式》5.2.9)符号。 4.交通及附属设施 (1) 各级道路应采集,公路按其技术等级代码以《图式》6.3.1~6.3.3表示,并在图上每隔15cm~20cm注出公路的道路编号和铺面材料。公路及其附属建筑物,如桥梁、涵洞、路堤、路堑等以相应的符号表示。无房屋建筑的公共汽车站牌不表示。等级公路应绘出铺面线、路基线,如路边有路沟、路堤等时,路基线可省略表示。 (2) 公路桥、铁路桥、高架桥等应按规定表示,桥爪绘在悬空桥面与实地交接处,有桥名的要注记桥名。 (3) 公路进入城镇区或通过居民地时,要完整绘出。城区街道的快、慢车道间的隔离栏不表示。 (4) 公路平面相交时,铺面与路肩线对应衔接。等级公路与大车路相交时,等级公路铺面线不间断,大车路路边线接在等级公路的路肩线上。 (5) 大型企事业单位内的正规(有铺面材料)的内部道路要采集。 (6) 大车路宽度变化不大时,一般取其平均宽度绘制。 5.管线及附属设施 (1) 地面上10KV(含10KV)以上的永久性高压电力线、低压电力线以及通讯线要采集。 (2) 电线杆上的变压器、入地线、变电室(所)要采集,并按《图式》7.1.6~7.1.8表示。入地符号应垂直于线路的方向绘制。地下的电力线、通讯线也要表示。 (3) 各种检修井、污水篦子、阀门均不采集。室外消防拴要采集,并用相应的符号表示。 (4) 管道只表示架空的和地面上的主干管道,分别用相应的符号表示。架空管道的支柱或墩密集时,直线段上的可取舍,转折处的必须准确采集。多根管道并列时,只表示主要管道,不注记根数,注记主要管道的性质(简称)。 6.水系及附属设施 (1) 人工沟渠以沟渠内侧上边缘为准进行采集,图上宽度大于1mm时用双线,小于1mm时用单线表示,均加流向。沟渠流入河流时水崖线如不在同一平面上,以沟边线和同高的坎边线相接,河流的水崖线要绘完整。人工沟渠内侧不绘陡坎符号。 (2) 有堤的沟渠,其堤高出地面0.5m以上时,按有堤岸的沟渠符号表示。如堤内侧未成两层的,用单面堤符号表示;当堤的内侧成两层,顶层堤脚与沟缘间有可通行地段的,用双面堤符号表示。 (3) 道路两侧的护路沟一律用人工沟渠符号表示。 (4) 大面积高出地面的养鱼池,外侧用单面堤表示,内绘水线;中间的隔离堤用水线表示。坑塘一律用《图式》8.2.4右侧的符号表示。 (5) 其它水利设施如水闸、滚水坝、拦水坝、防洪墙、输水槽、倒洪吸等均需采集。土堤堤高0.5m以上的才采集,堤顶宽度大于0.5m使用双线堤表示,否则用单线堤表示。 (6) 河流应采集岸边线。 7.地貌 (1) 地形图内绘等高线,展绘高程点,高程注记点的密度为图上1点/dm2,高程注记至0.1m。高程点一般测绘在道路交叉、路面、较大单位内部的院落内等地形特征点上,地形起伏较大区域应适当加测高程点。 (2) 陡坎、斜坡应区分未加固和加固两种,陡坎是70°以上陡峻地段。70°以下用斜坡表示,斜坡符号长线应绘至坡脚线位置。 (3) 土堆、坑穴要采集,当比高大于1m时量注比高至0.1m。 8.植被 (1) 测区内所有的植被一律按其外围轮廓进行采集 (2) 较大场地上的草坪以实地范围采集,广场、公园内的草坪用天然草地符号表示,内注“草坪”二字。 (1) 内图廓线长度误差不大于图上0.2mm,对角线误差不大于图上0.3mm。 (2) 图廓点、控制点和坐标网的展点误差不大于图上0.1mm,其它解析坐标点展点误差不大于图上0.2mm。 (3) 地籍图采用CASS7.1软件,根据测区内的图幅信息,自动进行分幅后,叠加图廓,使用喷墨绘图仪绘制出标准分幅的地形纸图。 (4) 图廓整饰及图内注记使用的各种字体的注记大小均按《规程》执行,图廓西南角测绘机关注记测图单位。 该测区成果,严格执行各项技术、质量管理制度,切实执行二检一验制度,即作业组的过程检查和公司级最终检查,最后甲方组织验收。检查验收的内容,按照《办法》和《验收规定》执行。各级检查工作应作好检查记录。 检查工作应认真实施,作业组对自己的成果经100%的内业检查并根据情况进行外业检查后及时提交项目检查组进行过程检查,对过程检查中发现的问题修改后,提交公司专职检查人员进行最终检查。专检人员应严把质量关,及时发现和处理作业中的问题,并对成果进行初步评价,编写检查报告。 成果资料检查合格后,开阳县建设局进行下一步的验收。
