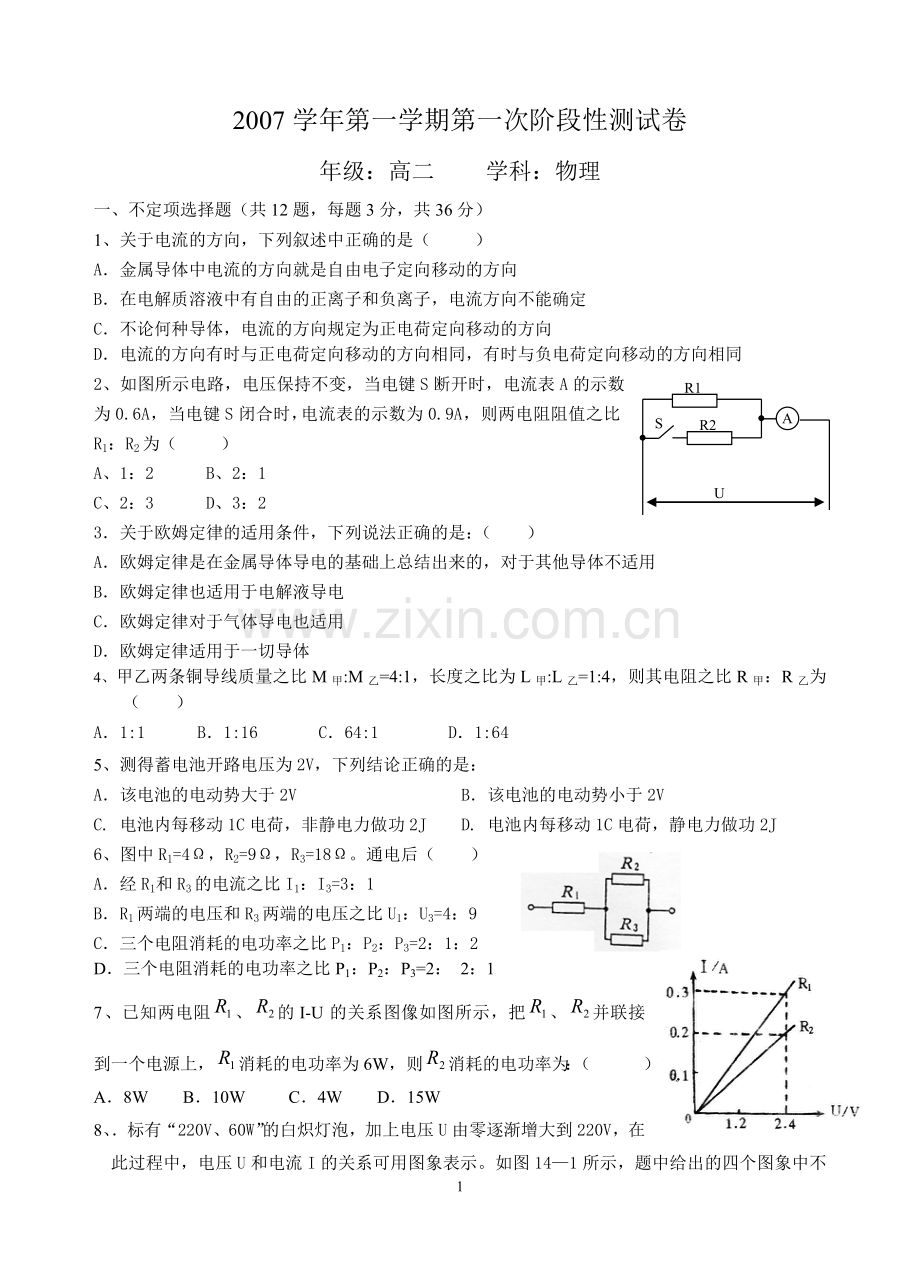

2007学年第一学期第一次阶段性测试卷
年级：高二 学科：物理
一、 不定项选择题（共12题，每题3分，共36分）
1、关于电流的方向，下列叙述中正确的是（ ）
A．金属导体中电流的方向就是自由电子定向移动的方向
B．在电解质溶液中有自由的正离子和负离子，电流方向不能确定
C．不论何种导体，电流的方向规定为正电荷定向移动的方向
D．电流的方向有时与正电荷定向移动的方向相同，有时与负电荷定向移动的方向相同
R1
S
R2
A
U

2、如图所示电路，电压保持不变，当电键S断开时，电流表A的示数为0.6A，当电键S闭合时，电流表的示数为0.9A，则两电阻阻值之比R1：R2为（ ）
A、1：2 B、2：1
C、2：3 D、3：2
3．关于欧姆定律的适用条件，下列说法正确的是：（ ）
A．欧姆定律是在金属导体导电的基础上总结出来的，对于其他导体不适用
B．欧姆定律也适用于电解液导电
C．欧姆定律对于气体导电也适用
D．欧姆定律适用于一切导体
4、甲乙两条铜导线质量之比M甲:M乙=4:1，长度之比为L甲:L乙=1:4，则其电阻之比R甲：R乙为（ ）
A．1:1 B．1:16 C．64:1 D．1:64
5、测得蓄电池开路电压为2V，下列结论正确的是：
A．该电池的电动势大于2V B．该电池的电动势小于2V
C. 电池内每移动1C电荷，非静电力做功2J D. 电池内每移动1C电荷，静电力做功2J
6、图中R1=4Ω，R2=9Ω，R3=18Ω。通电后（ ）
A．经R1和R3的电流之比I1：I3=3：1
B．R1两端的电压和R3两端的电压之比U1：U3=4：9
C．三个电阻消耗的电功率之比P1：P2：P3=2：1：2
D．三个电阻消耗的电功率之比P1：P2：P3=2： 2：1
7、已知两电阻、的I-U的关系图像如图所示，把、并联接到一个电源上，消耗的电功率为6W，则消耗的电功率为：（　　　）
A．8W B．10W C．4W D．15W

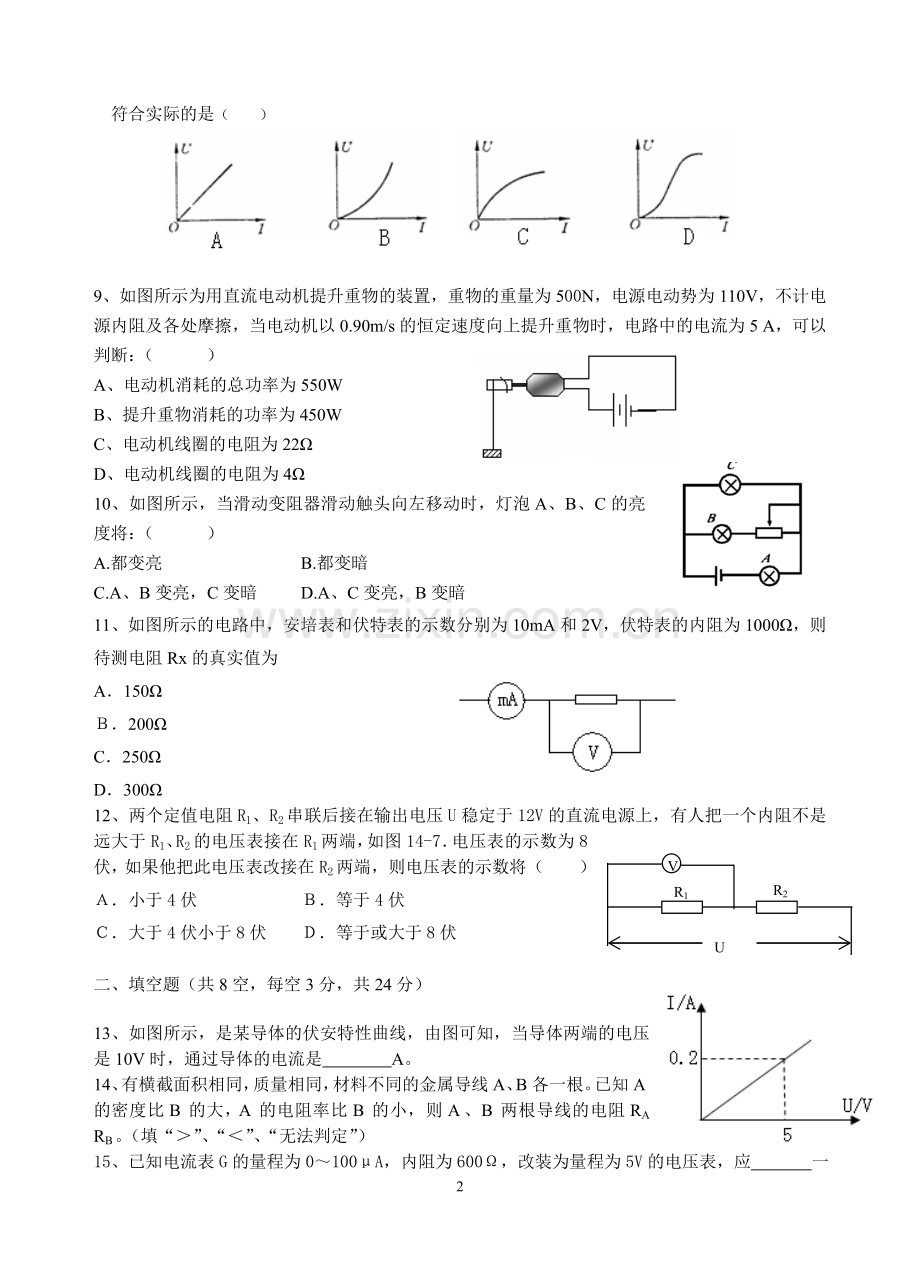

8、．标有“220V、60W”的白炽灯泡，加上电压U由零逐渐增大到220V，在此过程中，电压U和电流I的关系可用图象表示。如图14—1所示，题中给出的四个图象中不符合实际的是（ ）

9、如图所示为用直流电动机提升重物的装置，重物的重量为500N，电源电动势为110V，不计电源内阻及各处摩擦，当电动机以0.90m/s的恒定速度向上提升重物时，电路中的电流为5 A，可以判断：（　　　）
A、电动机消耗的总功率为550W
B、提升重物消耗的功率为450W
C、电动机线圈的电阻为22Ω
D、电动机线圈的电阻为4Ω
10、如图所示，当滑动变阻器滑动触头向左移动时，灯泡A、B、C的亮度将：（　　　）
A.都变亮 B.都变暗
C.A、B变亮，C变暗 D.A、C变亮，B变暗
11、如图所示的电路中，安培表和伏特表的示数分别为10mA和2V，伏特表的内阻为1000Ω，则待测电阻Rx的真实值为
A．150Ω
Ｂ．200Ω
C．250Ω
D．300Ω
R1
U
V
R2
12、两个定值电阻R1、R2串联后接在输出电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，如图14-7．电压表的示数为8伏，如果他把此电压表改接在R2两端，则电压表的示数将（ ）
Ａ．小于4伏　　　　　　Ｂ．等于4伏
Ｃ．大于4伏小于8伏　　Ｄ．等于或大于8伏

二、填空题（共8空，每空3分，共24分）
13、如图所示，是某导体的伏安特性曲线，由图可知，当导体两端的电压是10V时，通过导体的电流是 A。
14、有横截面积相同，质量相同，材料不同的金属导线A、B各一根。已知A的密度比B的大，A的电阻率比B的小，则A、B两根导线的电阻RA RB。（填“＞”、“＜”、“无法判定”）
15、已知电流表G的量程为0～100μA，内阻为600Ω，改装为量程为5V的电压表，应 一个R1= 的电阻，改装为3mA的电流表，应 一个R2= 的电阻。 (保留两位小数)
16、某人用多用表×100Ω档按正确步骤测量一电阻阻值，指针指示位置如图所示，则这电阻值是 ．如果要用这多用表测量一个约200Ω的电阻，为了使测量比较精确、选择开关应选的欧姆档是______。

三、实验题（共2题，每空2分，电路图4分，共16分）
17、在用电流表和电压表测定电池的电动势和内阻的实验中：
（1）现备有以下器材：
A．干电池1个 B．滑动变阻器（0~50Ω） C．滑动变阻器（0~1750Ω） D．电压表（0~3V） E．电压表（0~15V） F．电流表（0~0.6A）G．电流表（0~3A）

其中滑动变阻器应选__ ____，电流表应选___ ___，电压表应选__ _　__。
（填写字母序号即可）
（2）右上图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E=_______V，内电阻r=________Ω
18、在用伏安法测电阻的实验中,所用电压表的内阻约为20千欧,电流表的内阻约为10欧,选择能够尽量减小误差的电路图接线进行实验,读得的各组数据用实心圆点标于坐标图上(如右图所示).
(1 )根据各点表示的数据描出I-U图线,由此求得该电阻的阻值Rx= 　　 欧(保留两位有效数字).
(2)画出此实验的电路原理图.（画在答题卷上）

四、计算题（共3题，每题8分，共24分）
19、有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积的导线有n个自由电子，电子的电量为q，求：在t时间内，通过导线横截面积的自由电子数目

20、将一盏额定电压为6V、额定功率为12W的小灯泡及一台线圈电阻为2Ω的电动机串联在电压为30V的电路中，小灯泡恰好正常发光，求：
（1）电动机的热功率。
（2）电动机的输出功率。

21、有“200V 40W”灯泡400盏，并联于电源两端，这时路端电压U1=150V，当关掉200盏，则路端电压升为U2=175V。试求：
（1）电源电动势，内阻多大？
（2）若使电灯正常发光还应关掉多少盏灯？

2007学年第一学期第一次阶段性测试答题卷
年级：高二 学科：物理
一、不定项选择题（共12题，每题3分，共36分）
1
2
3
4
5
6
7
8
9
0
11
12

二、填空题（共8空，每空3分，共24分）
13、 A 14、 （填“＞”、“＜”、“无法判定”）
15、 、 Ω、 、 Ω
16、 Ω、 。
三、实验题（共2题，每空2分，电路图4分，共16分）
17、（1） 、 、 ；
（2）E=_______V， r=________Ω
18、（1）Rx= 欧(保留两位有效数字).
（2）

四、计算题（5+8+11，共24分）
19、

20

21、

答案
1 C 2 A 3 B 4 D 5 C 6 AD 7 C 8 ACD 9 ABD 10 C 　11Ｃ　　12 Ａ
13 0.4
14 ＜
15 串；4.94×104；并；20.66
16 1200；×10
17 （1）B；F；D； （2）1.5；3.75
18 （1）2.3*103
（2）
19 N=It/q
20 8w ; 40w
21 (1) E=210V; (2) r=1Ω
(2)150
