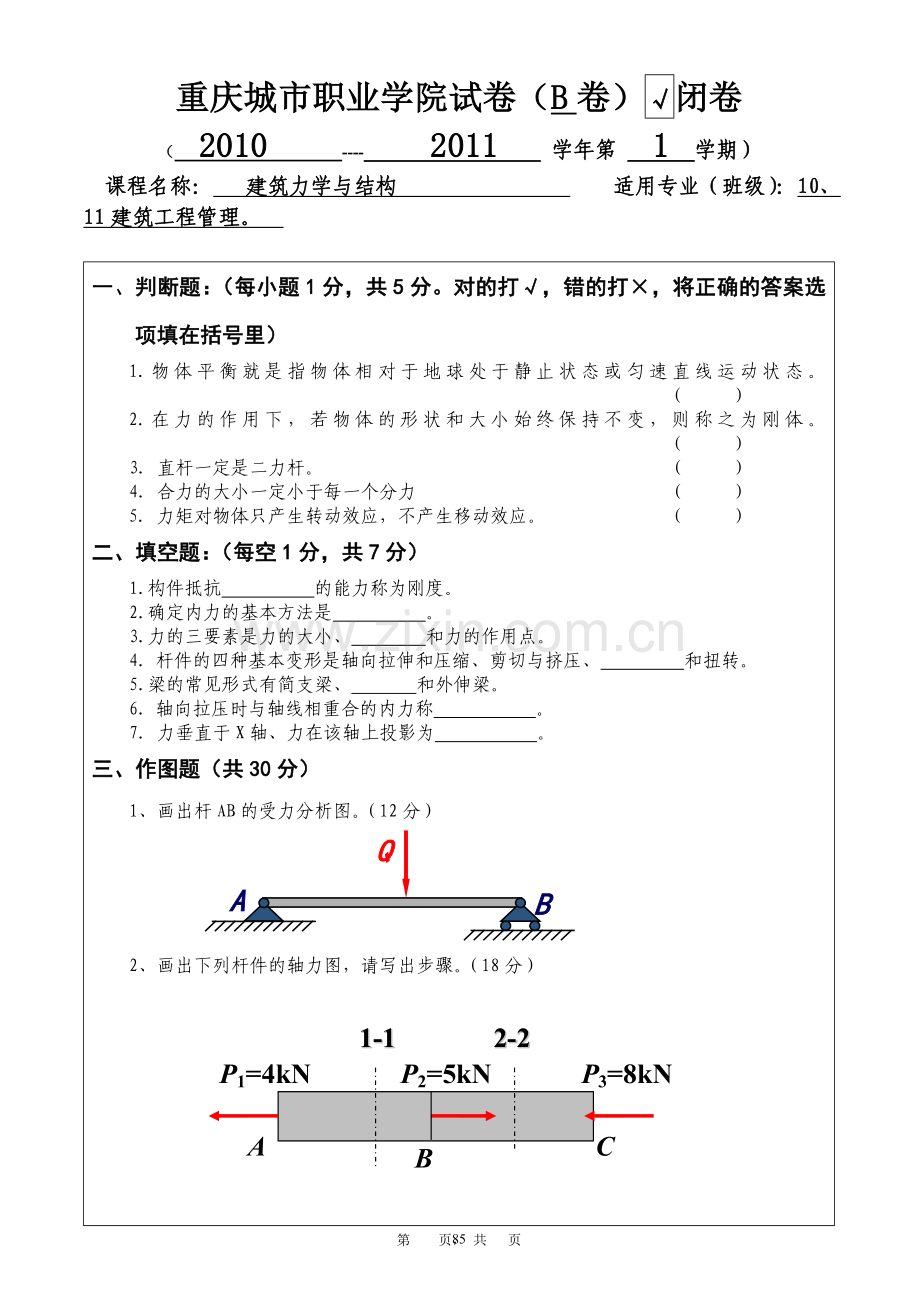

重庆城市职业学院试卷（B卷）√闭卷
（ 2010 ---- 2011 学年第 1 学期）
课程名称： 建筑力学与结构 适用专业（班级）：10、11建筑工程管理。

一、判断题：（每小题1分，共5分。对的打√，错的打×，将正确的答案选项填在括号里）
1.物体平衡就是指物体相对于地球处于静止状态或匀速直线运动状态。 （ ）
2.在力的作用下，若物体的形状和大小始终保持不变，则称之为刚体。 （ ）
3. 直杆一定是二力杆。 （ ）
4. 合力的大小一定小于每一个分力 （ ）
5. 力矩对物体只产生转动效应，不产生移动效应。 （ ）
二、填空题：（每空1分，共7分）
1.构件抵抗 的能力称为刚度。
2.确定内力的基本方法是 。
3.力的三要素是力的大小、 和力的作用点。
4. 杆件的四种基本变形是轴向拉伸和压缩、剪切与挤压、 和扭转。
5.梁的常见形式有简支梁、 和外伸梁。
6. 轴向拉压时与轴线相重合的内力称 。
7．力垂直于X轴、力在该轴上投影为 。
三、作图题（共30分）
1、画出杆AB的受力分析图。（12分）

A
B
Q

2、画出下列杆件的轴力图，请写出步骤。（18分）

B
A
P1=4kN
P3=8kN
C
P2=5kN
1-1 2-2

四、能力计算题（共58分）
4

3

F1

F3

F2

X
y

o

1、分别求出图中各力的合力在x轴和y轴上投影。已知F1=60kN，F2=80kN，F3=100kN，各力方向如图所示。（13分）

F
2、‘已知：梁长 L=2m ，F=100N ，求固定端A处的约束力。（15分）

L
A
B

3、一矩形截面钢筋混凝土梁，计算跨度为5.1m，截面尺寸为b=250mm.，h=500mm，求该梁自重(即永久荷载)标准值。（10分）
4、简支梁的计算简图如下：左边是固定铰支座，右边是可变铰支座，计算跨度L=3m ,已知梁上集中力F=4KN，试绘制简支梁的内力图（用截面法求解，写出步骤）。（20分）

B
A
l = 3m
l = 3/2m
F

86
第 页， 共 页
