传输管线重点施工方法施工方法.docx

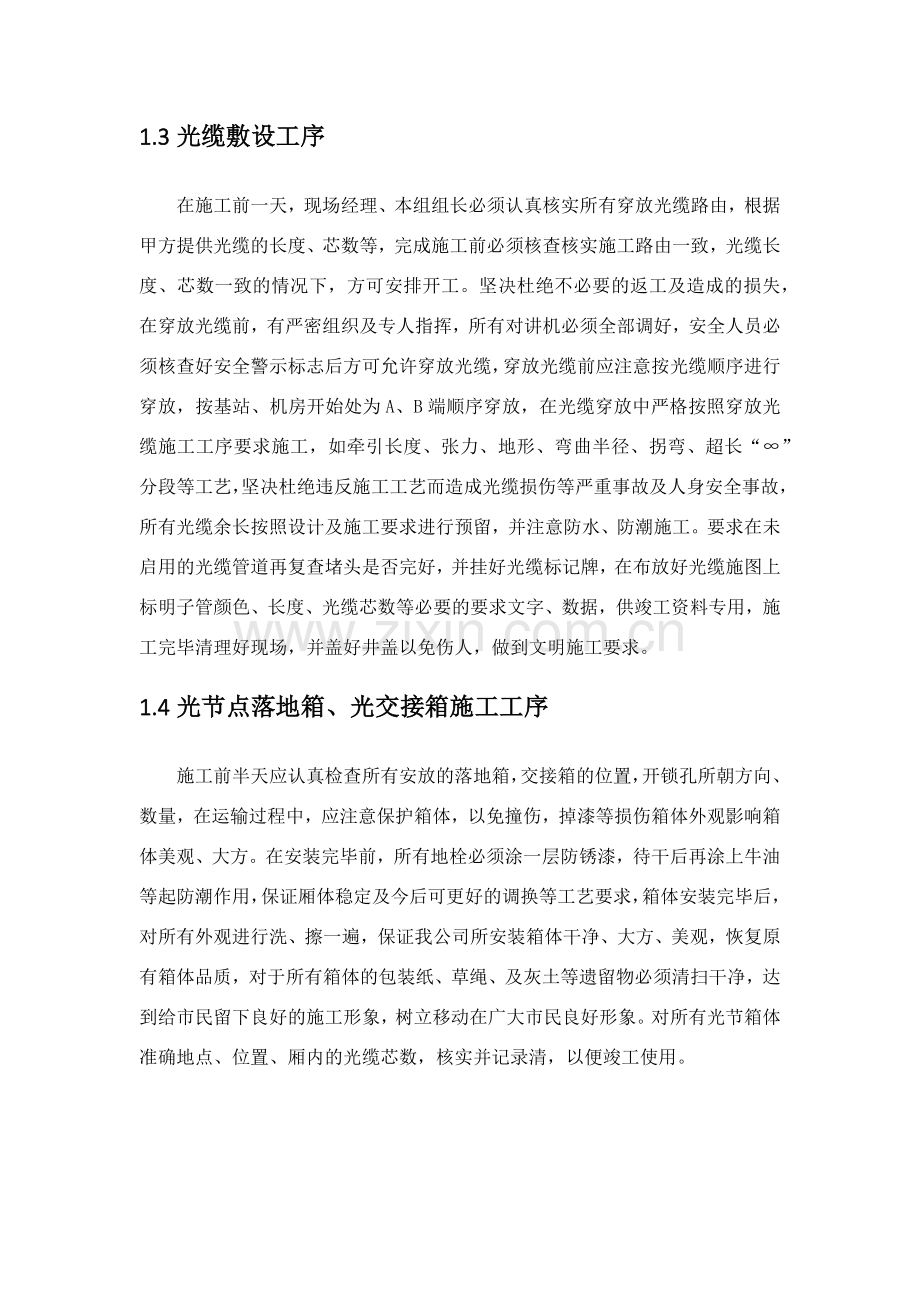

注：根据招标文件要求选择施工方法一、施工方法1.1管道光缆工程重点施工方法一旦我公司开工后，我公司根据本工程的特点，调集具有丰富经验管理、技术人员及一支熟练的过硬的施工人员，设置以下四个专业施工组干线穿子管专业组、穿放光缆施工专业组、安装落地箱、交接箱专业组、接地及测试专业组。采取分批铺开，流水作业，各施工组和施工人员根据工程进度随时统一调配，确保施工任务保质保量完成。1.2穿放子管小组工序施工我公司根据工程特点及多年工作经验要求做好专业分工，管道光缆施工组根据工程需要分若干组分开施工，以节省劳力，提高工作效率。在所有施工前应注意事项：现场经理、小组组长必须认真核实所要穿放管道市区街首的路由、地形、地貌、障碍物、上下班等高峰期的人流情况，制订相关的施工方案，保证所有施工不扰民、不给居民正常的生活带来干扰，造成行人走路安全不必要的困扰。同时，根据现场情况制订一套所有保证施工所有安全措施，在施工中所放子管应放在方便施工及保证人行安全的地带，在施工穿子管前应注意设置安全警示标志，同时要安全员自始至终在现场履行职责，所有穿放子管后应用塑料堵头堵住已经穿放的管子，所有子管在两个之间应标有任何接头，所有子管必须安装堵帽，并根据设计要求在守孔井里的子管余长应按设计要求预留。所有子管安放完毕后必须盖好井盖，并清扫好现场，经按设计路由核实子管长度及子孔数量后，在本道工序上完成竣工资料。1.3光缆敷设工序在施工前一天，现场经理、本组组长必须认真核实所有穿放光缆路由，根据甲方提供光缆的长度、芯数等，完成施工前必须核查核实施工路由一致，光缆长度、芯数一致的情况下，方可安排开工。坚决杜绝不必要的返工及造成的损失，在穿放光缆前，有严密组织及专人指挥，所有对讲机必须全部调好，安全人员必须核查好安全警示标志后方可允许穿放光缆，穿放光缆前应注意按光缆顺序进行穿放，按基站、机房开始处为A、B端顺序穿放，在光缆穿放中严格按照穿放光缆施工工序要求施工，如牵引长度、张力、地形、弯曲半径、拐弯、超长“”分段等工艺，坚决杜绝违反施工工艺而造成光缆损伤等严重事故及人身安全事故，所有光缆余长按照设计及施工要求进行预留，并注意防水、防潮施工。要求在未启用的光缆管道再复查堵头是否完好，并挂好光缆标记牌，在布放好光缆施图上标明子管颜色、长度、光缆芯数等必要的要求文字、数据，供竣工资料专用，施工完毕清理好现场，并盖好井盖以免伤人，做到文明施工要求。1.4光节点落地箱、光交接箱施工工序施工前半天应认真检查所有安放的落地箱，交接箱的位置，开锁孔所朝方向、数量，在运输过程中，应注意保护箱体，以免撞伤，掉漆等损伤箱体外观影响箱体美观、大方。在安装完毕前，所有地栓必须涂一层防锈漆，待干后再涂上牛油等起防潮作用，保证厢体稳定及今后可更好的调换等工艺要求，箱体安装完毕后，对所有外观进行洗、擦一遍，保证我公司所安装箱体干净、大方、美观，恢复原有箱体品质，对于所有箱体的包装纸、草绳、及灰土等遗留物必须清扫干净，达到给市民留下良好的施工形象，树立移动在广大市民良好形象。对所有光节箱体准确地点、位置、厢内的光缆芯数，核实并记录清，以便竣工使用。1.5接地及测试施工工艺由一名专业工程师、一名技工及一名组员组成小组。测试成员在测试前应注意检查是否按规范要求施工。所有在接地测试前，应先确认接地的地点、地形情况严格按接地技术标准要求施工，在所有施工中若必须切开水泥、绿化带等、特殊情况下，现场负责人尽可能把破坏降低到最低程度，并按照高标准恢复原样，在绿化带恢复原样后立即浇水来保养，原破坏水泥路面，石板路而应尽可能恢复原样，并在未干的水泥上面采取保护措施尽可能把所有损失降低到最低状态。就近取电的电源必须预埋、布放专线管道布放到光节点落地箱安装好电源插座及达到接地要求。二、施工方法2.1路由复测工序及施工方法1)定线：根据设计施工图，在前方三角位桩或转角桩上竖起大标旗，始标点至大标旗间插入两根以上花杆，始标、花杆和大标旗成一直线，以此画线和丈量距离。复测中需改变路由时，如遇有新路由比原路由增加长度超过100m、连续变更路由超过2km或改变水线路由等情况应报相关部门审批后方可修改。2)测距：测地面距离时一般使用100m地链。地链应每天用皮尺校正以免由于地链变化而造成测量误差。测距时拉前后链人员应保持在始标至大标旗的直线上，地链应拉直，平行于地面。穿越较大障碍物时，如位置变更应测绘出新的断面图。每隔100m打一计数桩，在转角点穿越障碍处应打定位桩。桩号应随时与绘图、记录者核对。在前后桩之间把地链接直沿地链用白灰画线，沿途预留处应画出，余留长度应记入距离数之内。3)绘图：核实复测的路由与设计施工图有无差异，路由变动部分应按施工图的比例绘出路由位置及路由两侧50m以内的地形和主要建筑物。核实施工图上的各种障碍及“防护”段落。提供配盘及光缆运输、施工车辆进入通路的资料。2.2光缆等器材检验方法1)单盘光缆的检验 单盘检验应在光缆运达现场分囤点后进行，检验后不宜长途运输。 单盘检验前的准备工作：a) 熟悉施工图技术文件订货合同，了解光缆规格等技术指标、中继段光功率分配等；b) 收集、核对各盘光缆的出厂产品合格证书、产品出厂测试记录等； 外观的检查：a) 检查光缆盘有无变形，护板有无损伤，做好记录，与供应商一起开盘检查，并将出厂合格证及技术参数资料保存。b) 开盘后先检查光缆外表有无损伤，如有损伤做好记录，如有出厂的记录或卡片收好保存。c) 剥开光缆头。有A、B端要求的识别端别，识别光缆种类，并在盘上用红漆标上新编盘号，光缆种类及外端端别。 进行光性能检验：a) 衰耗测试：采用光时域反射仪（OTDR）测试；加1km左右尾纤，以消除OTDR的盲区，测试做好记录。测试结果如超出标准或与出厂测试相差太大，立刻向光缆生产厂家提出用剪断法进行测试。b) 长度测试：用光时域反射仪（OTDR）测出每根光纤的长度，同一光缆几根纤的测长加以比较。如有较大差别则从另一端测试或做通光检查以防有断纤。c) 测试方法如图所示2)光缆的配盘 配盘的基本流程a) 列出光缆路由长度总表根据路由复测资料，列出各中继段内各种不同施工形式的地面长度。内容包括埋式、管道、架空、水底或丘陵山区爬坡等布放的总长度，以及局(站)内的长度(局前人孔至机房光纤分配架(盘)的地面长度)。b) 列出光缆总表将单盘检验合格的不同光缆列成总表，内容包括盘号、规格、型号及盘长等。c) 初配(列出光缆分配表)根据不同敷设方式路由的地面长度，加余量(10%)算出各个中继段的光缆总用量。根据算出的各中继段光缆用量，选择不同规格、型号的光缆，使光缆累计长度满足中继段总长度的要求。列出初配结果，即中继段光缆分配表。对于先分屯后单盘检验工程的初配，考虑到有的大型工程上得快，必须先分屯后检验。对这类工程，应根据设计长度，按上述同样方法进行初配，然后分屯，待检验、路由复测后进行中继段正式配盘。但按设计长度初配时应留有一部分机动盘作为正式配盘时调整选用，机动盘一般先放到中心分屯点。d) 正式配盘根据初配结果，按配盘一般规定正式配置，包括接头点位置的初步确定。具体配盘方法步骤见后述内容。配盘完毕后，应对照实物清点光缆、核对长度、端别分配段落并在缆盘标明清楚，最后填好配盘图表交施工队或作业组实施布放。 配盘意示图 从特殊光缆接头点向两端配光缆，在配盘时考虑以下情况a) a根据路由复测，光缆配盘应尽量做到整盘敷设，减少接头；管道光缆时，应考虑人（手）孔间的累计距离，减少浪费光缆。b) b光缆接头位置避免在河中、过公路铁路的穿越处和建筑物以及地形复杂不易接续操作的地点。c) c配盘时应尽可能把穿管的地段安排在靠近光缆的两端位置，以减少布放时光缆穿管的距离。d) d为了减少接头，在光缆数量容许时并征得业主同意可以把埋式光缆配进管道。2.3光缆接头盒及其配套材料的检查 光缆接头盒应不漏气、不变形、不龟裂。 配套材料达到相关规定要求。工序施工流程框图0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
