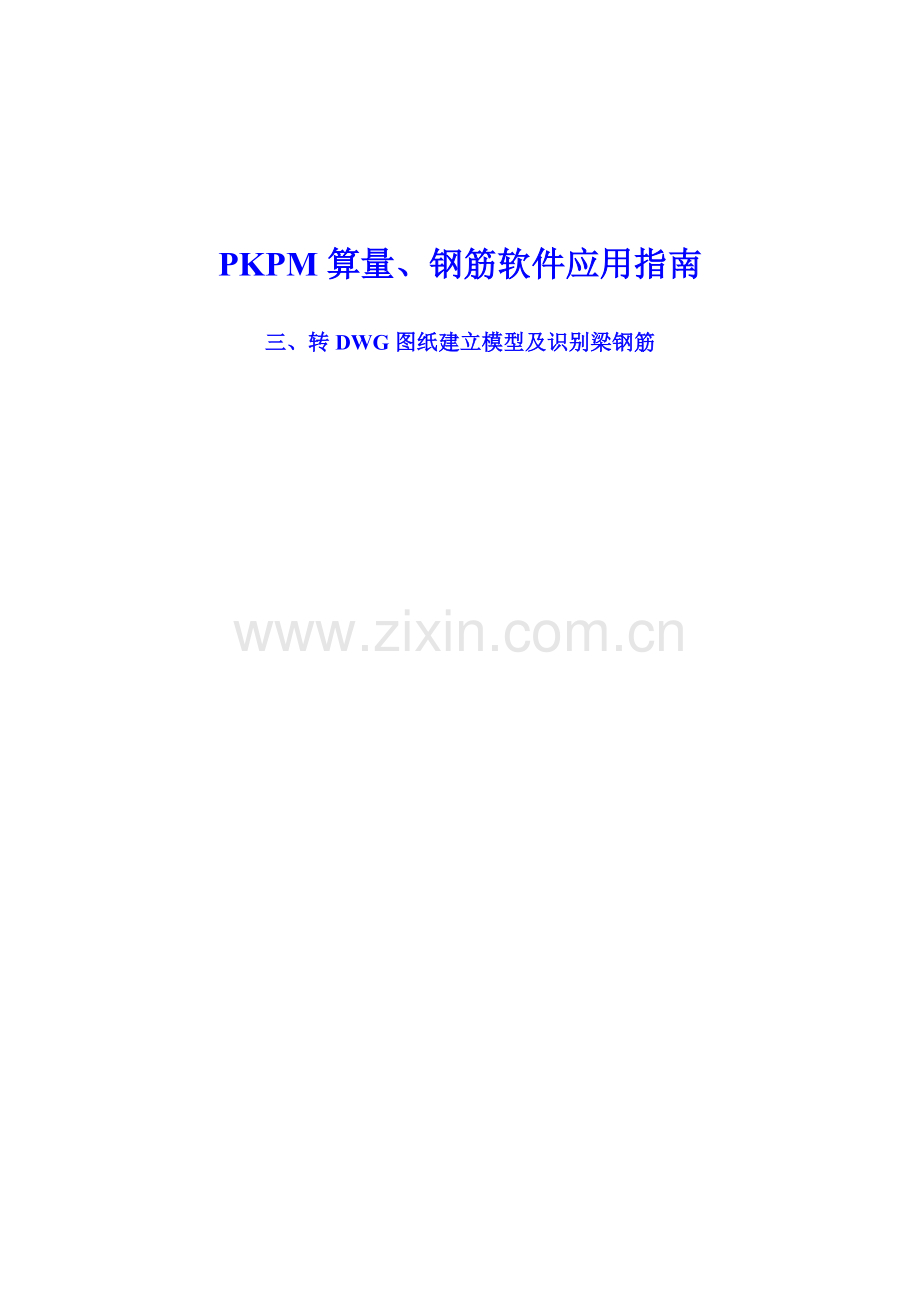

PKPM算量、钢筋软件应用指南
三、转DWG图纸建立模型及识别梁钢筋

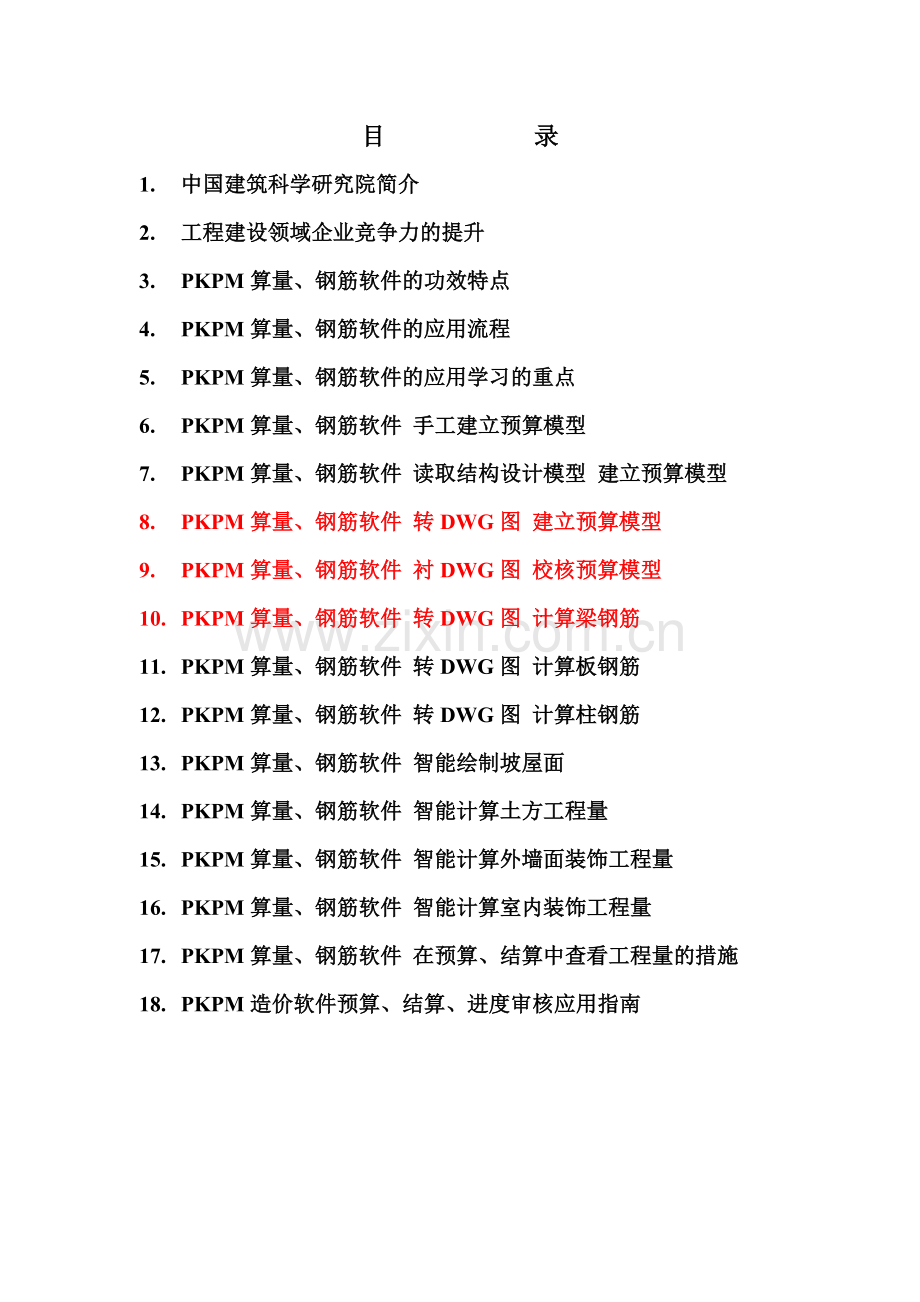

目 录
1. 中国建筑科学研究院简介
2. 工程建设领域企业竞争力的提升
3. PKPM算量、钢筋软件的功效特点
4. PKPM算量、钢筋软件的应用流程
5. PKPM算量、钢筋软件的应用学习的重点
6. PKPM算量、钢筋软件 手工建立预算模型
7. PKPM算量、钢筋软件 读取结构设计模型 建立预算模型
8. PKPM算量、钢筋软件 转DWG图 建立预算模型
9. PKPM算量、钢筋软件 衬DWG图 校核预算模型
10. PKPM算量、钢筋软件 转DWG图 计算梁钢筋
11. PKPM算量、钢筋软件 转DWG图 计算板钢筋
12. PKPM算量、钢筋软件 转DWG图 计算柱钢筋
13. PKPM算量、钢筋软件 智能绘制坡屋面
14. PKPM算量、钢筋软件 智能计算土方工程量
15. PKPM算量、钢筋软件 智能计算外墙面装饰工程量
16. PKPM算量、钢筋软件 智能计算室内装饰工程量
17. PKPM算量、钢筋软件 在预算、结算中查看工程量的措施
18. PKPM造价软件预算、结算、进度审核应用指南

七、 PKPM算量、钢筋软件转DWG图 建立预算用模型

1. 整顿DWG图纸，提升软件识别率
用PKPM算量、钢筋软件识别DWG图数据，首先要分析DWG图里面的数据是否复合转图的标准，例如：图层、图纸的百分比、标注信息字体大少及书写格式等是否复合要求。
详细操作步骤：在AutoCAD 中进行编辑
① 检查同类构件边线图层是否在同一图层上，在CAD图中左键单击左上角图层选择下拉框，查找梁实线及梁虚线图层；通过打开或闭，是否同时出现，来确认是否在同一图层，其他构件依此类推。

② 左键选择上部主菜单栏上的标注，在下拉框中再选择对齐，在图中任意选择两点之间的距离，如和图中标注一致，则阐明百分比适宜，反之就需要调整百分比。

③ 图纸中的梁钢筋标注信息及字体的大小是否适宜。

④ 左键单击菜单栏中编辑按钮，选择查找功效，将图中标注信息不符合要求的字符，替代为适合的字符。

⑤ 左键单击修改—光标移动到对象---光标移动到文字---光标移动到百分比单击左键如图。

⑥ 用左键框选要修改文字的范围。

⑦ 选择好调整字体的范围后---按右键认选择---回车一次---输入字体的大小---回车确认如图7。注：字体大小调整至160比较适宜。

2、通过识别DWG图 建立预结算用模型（绘图）
识别DWG图纸之前，先分割DWG图纸( 在AutoCAD 中进行编辑 )整栋楼梁钢筋图纸一张（用来一次性识别全楼梁、柱的模型及梁钢筋）；按层分割梁图纸，按每一个标准层进行分割图纸（用来复核校对梁柱的 模型及梁钢筋数据）。将分割好的图纸复制到工程工程文献夹内备用。

识别DWG文献操作步骤

① 新建工程：双击PKPM工程造价图标，左键单击下柆框，选择新工程，在下图的对话框中输入工程名称。

② 左键选择新好的工程，按右键选择打开工程目录如下图，将分割好的图纸复制到新建工程目录里。

③ 左键双击“钢筋计算”进行入软件界面

④ 左键单击右边的菜单栏中DWG键；在对话框中左键双击选择“整栋楼梁钢筋图纸”如下图。

⑤ 左键按单击选择右侧菜单栏中“轴线”后，再用左键选择图纸中的轴线，被选中的轴线变兰色；按此措施再依次选择轴线标识、墙体、柱、梁、梁标注后，有时同一构件有多个图层，就需要选择数次；按右键确认选择。

3) 生成数据：
① 左键单击右侧菜单栏“中生成数据”；在对话框中选择“转部分图纸”及“墙与梁相交处”打勾。

② 左键单击选择“基准点”；每一层都选择同一个共同点，楼层组装整洁。

③ 左键单击选择想要范围的第一点后松开，拉框选择想要识别的范围后第二点，再单击左键完成要识别的范围。

④ 在选择后要识别的范围后，软件自动生成第一标准层识别的构件信息。

⑤ 第一标准层识别完后单击右键或者左键再单击生成数据重复上面的操作，分别识别背面的其他标准层数据。
注：在识别以后的标准层时，要先修改标准层的编号如下图。

⑥ 所有的标准层识别完后左键选择返回主菜单，进入钢筋平法信息界面。

4) 识别平法信息：有利于提升梁截面的准确性
① 左键单击右侧菜单栏中“平法信息”后如下图，再进行钢筋信息识别。

② 在识别梁钢筋信息前，左键单击右侧菜单栏中“参数设置”。

③ 设置梁名称在允许的范围内；检查图纸中梁的名称是否在请允许的名称范围内。如1KL 1L等需人手工输入后，加入到本工程允许的梁名内。

④ 设置钢筋级别信息：图纸中钢筋符号是自动变成了我们想要的符号了。假如还显示其他符号，通过光标位置处输入对应的符号，让其转换成适合软件识别的符号。

⑤ 设置梁集中标注字符串数及与梁标注引线之间的识别识别距离（用字符高控制）、梁上部、下部串数原位标注信息；

⑥ 左键单击右侧菜单栏中识别标注；
1左键单击识别标注

⑦ 左键单击右侧菜单栏中形成梁信息；
2左键单击形成梁信息

⑧ 左键单击右侧菜单栏中生成数据目前层梁钢筋抽筋完成；
3左键单击生成数据，本层钢筋识别完成。

⑨ 左键单击上部主菜单中的标准层转换，重复操作分别识别其他标准层。
左键单击此处下拉框，选择其他标准层，重复前面的操作步骤 1、2、3即可。

注：参数设置只在其中一层设置即可，其他标准层钢筋数据重复操作。

九、 PKPM算量、钢筋软件衬DWG图 校核预算模型
PKPM10.0软件在，新增加一个衬图的功效。过去我们在做一个工程预算时，要用诸多的时间查看图纸。在复核数据时，又得用诸多的时间去查看图纸，一个预算做完了，图纸也被我们翻来翻去，翻烂了；尚有某些工程，图纸图幅诸多，我们的办公桌放不了那么大的图纸，做起预算来很不以便等。为了处理这个问题，我们让研发人员增加一个功效，就是将电子图衬在在网格线上，按照图纸上的构件进行绘图及校对数据就行，防止用户花大量的时间查找图纸。无论是预算还是结算对帐，都能为用户节约大量的时间，并且操作起来也是非常以便、简单。
1） 衬DWG图校对模型数据：
① 打开工程量计算软件。左键双击工程计算进入软件界面。

② 左键在主菜单栏中选择构件显示与隐藏按钮，选择梁截面显示打勾。
左键单击此按钮，在右侧对话框中光标处找勾。

③ 左键单击右侧菜单栏中“衬图”；再选择插入衬图，打开先前分割好的单层梁的DWG图。
选择插入衬图，出现左侧对话框，选择所在楼层的图纸。

④ 通过选择图纸中的一个点与识别过来的模型对应位置点重叠。
选择图纸中的一个点与模型中相同位置的点重叠。

⑤ 先选择主菜单，再选择本层布置
灰色的是图纸，彩色的是识别过来的模型。校对有无问题，作出对应修改。

⑥ 选择梁布置，再通过手工建模型的方式，按图进行修改校对。选择正确的梁截面，直接替代错误的梁截面。
选择正确截面替代错误的截面，涌动鼠标刷新桌面。

⑦ 衬图功效在工程量计算里面操作比较以便些。结构部分通过识别DWG图建立模型，建筑部分通过衬图手工绘制愈加以便；能够协助用户了解工程的所有结构形式，及再次复核结构模型。当然，建筑部分的模型也能够通过识别DWG图来实现。再通过拼装功效将结构与建筑两个模型组合起来。但结构图与建筑图在绘制时，尺寸还是有小许的差异，拼装后导致的节点较多，虽然不影响工程量，但三维显示时有些不如意，因此还是提议用户，建筑图用衬图的功效，用手工绘制的措施很好。
2） 衬DWG图校对钢筋数据：
① 在钢筋输入窗口，选择上部主菜单栏中衬图按钮。
② 在对话框中选择DWG图（或者T图）。
将图纸与模型对齐检查钢筋信息是否完整，对有错误的地方，直接进行修正。
十、 PKPM算量、钢筋软件 转DWG图 计算梁钢筋
梁的钢筋在前面讲到的识别结构模型时，也能够直接识别钢筋。为了更大地提升识别DWG图识别数据，研发人员又做出了另一个途径识别梁的钢筋，也就是我们下面要讲到的，插入图纸识别DWG图的措施。这种方式一般情况下，识别率可达90%以上，有的能达成100%，也有的DWG图不规范，也许识别的文献就少某些；因此，我们在此后的工作中，用工具类软件识别想要的工程数据时，一定要先校核完善DWG图图纸；查看图纸百分比、图层、标注信息完整性等，那些地方不完整，我们先在DWG图图上进行少许的修改后，再用PKPM算量钢筋软件来识别工程数据。
操作步骤：①打开钢筋统计软件，在钢筋输入界面，进行钢筋参数设置。在钢筋输入前，按结构图纸总阐明把所有的参数设置好。例如：钢筋损耗，比重，搭接方式，箍筋弯勾形式等设置好。

① 再选择梁钢筋输入，
左键单击选择 梁钢筋输入，出现梁钢筋层设置窗口，。

② 设置梁钢筋楼层，例如第2标准层有多个自然层，只输入其中一个楼层就能够了。
通过增加和更名，处理同一标准层，不一样自然层中，不一样的配筋需求。

③ 选择 图纸识别 梁钢筋
左键单击选择图纸识别。

④ 选择插入图纸，在出现的对话框中选择想要识别的楼层梁DWG图。
选择想要识别的楼层图纸，确认选择，打开图纸。
左键单击插入图纸，出现左侧对话框。

⑤ 左键单击层号，选择插入图纸的所有图层，确认选择。

⑥ 通过右铡菜单栏中移动图纸，将插入图纸与模型重叠，确保图纸中梁信息位置准确性。
选择移动图纸，选择一个点与模型对应的点重叠 。

⑦ 选择标注、标注识别、生成数据；
3左键单击选择标生成数据，完成本层操作。
2左键单击选择标注识别。
1左键单击选择标注后，再选择图纸上的梁标注信息。

⑧ 选择其他楼层识别梁钢筋信息，按⑨的步骤重复1、2、3即可。
左键单击此下拉框按钮，选择其他楼层，分别按上图步骤依次识别其他楼层梁钢筋信息。
