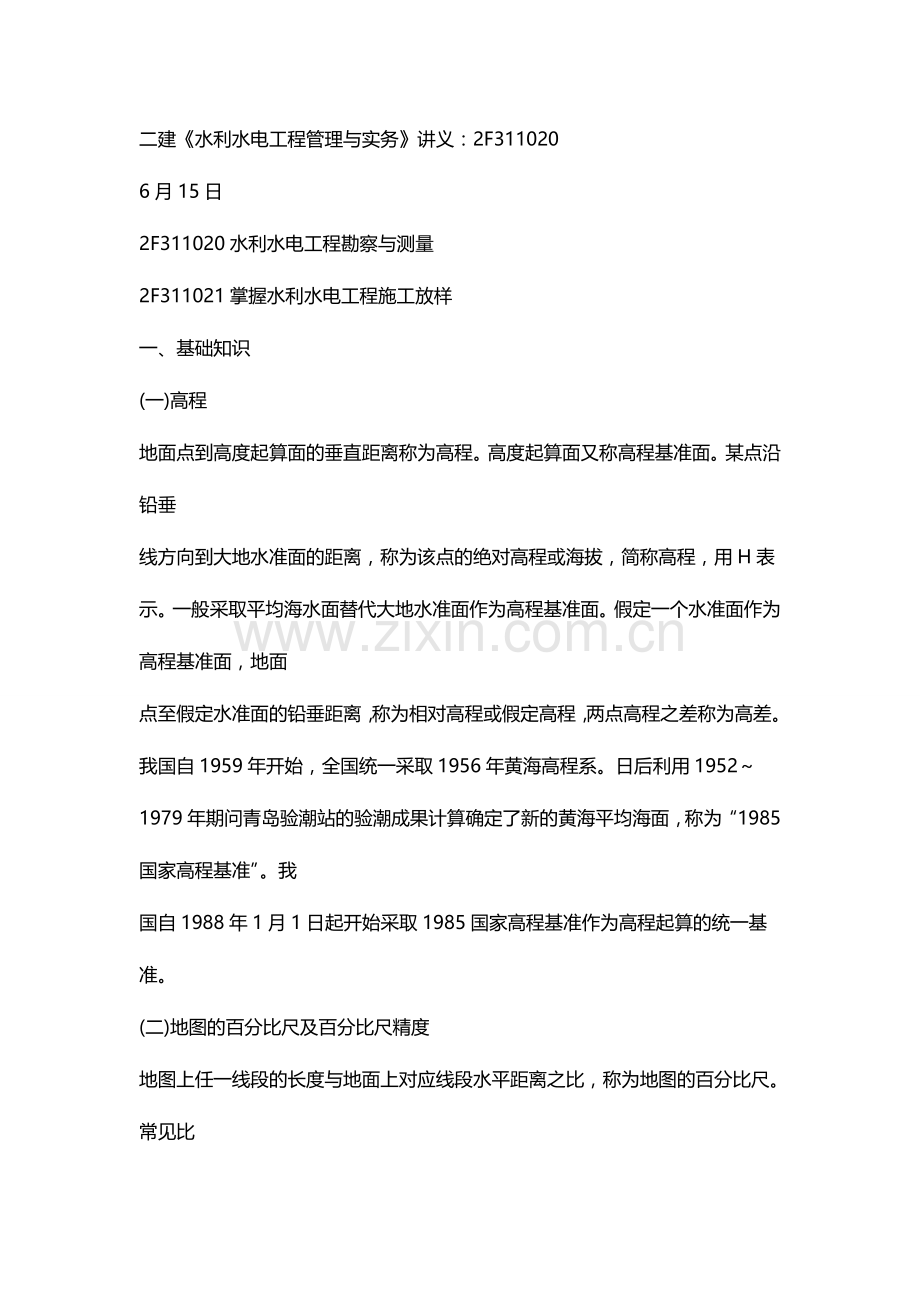

二建《水利水电工程管理与实务》讲义：2F311020
6月15日
2F311020水利水电工程勘察与测量
2F311021掌握水利水电工程施工放样
一、基础知识
(一)高程
地面点到高度起算面的垂直距离称为高程。高度起算面又称高程基准面。某点沿铅垂
线方向到大地水准面的距离，称为该点的绝对高程或海拔，简称高程，用H表示。一般采取平均海水面替代大地水准面作为高程基准面。假定一个水准面作为高程基准面，地面
点至假定水准面的铅垂距离，称为相对高程或假定高程，两点高程之差称为高差。
我国自1959年开始，全国统一采取1956年黄海高程系。日后利用1952～1979年期问青岛验潮站的验潮成果计算确定了新的黄海平均海面，称为“1985国家高程基准”。我
国自1988年1月1日起开始采取1985国家高程基准作为高程起算的统一基准。
(二)地图的百分比尺及百分比尺精度

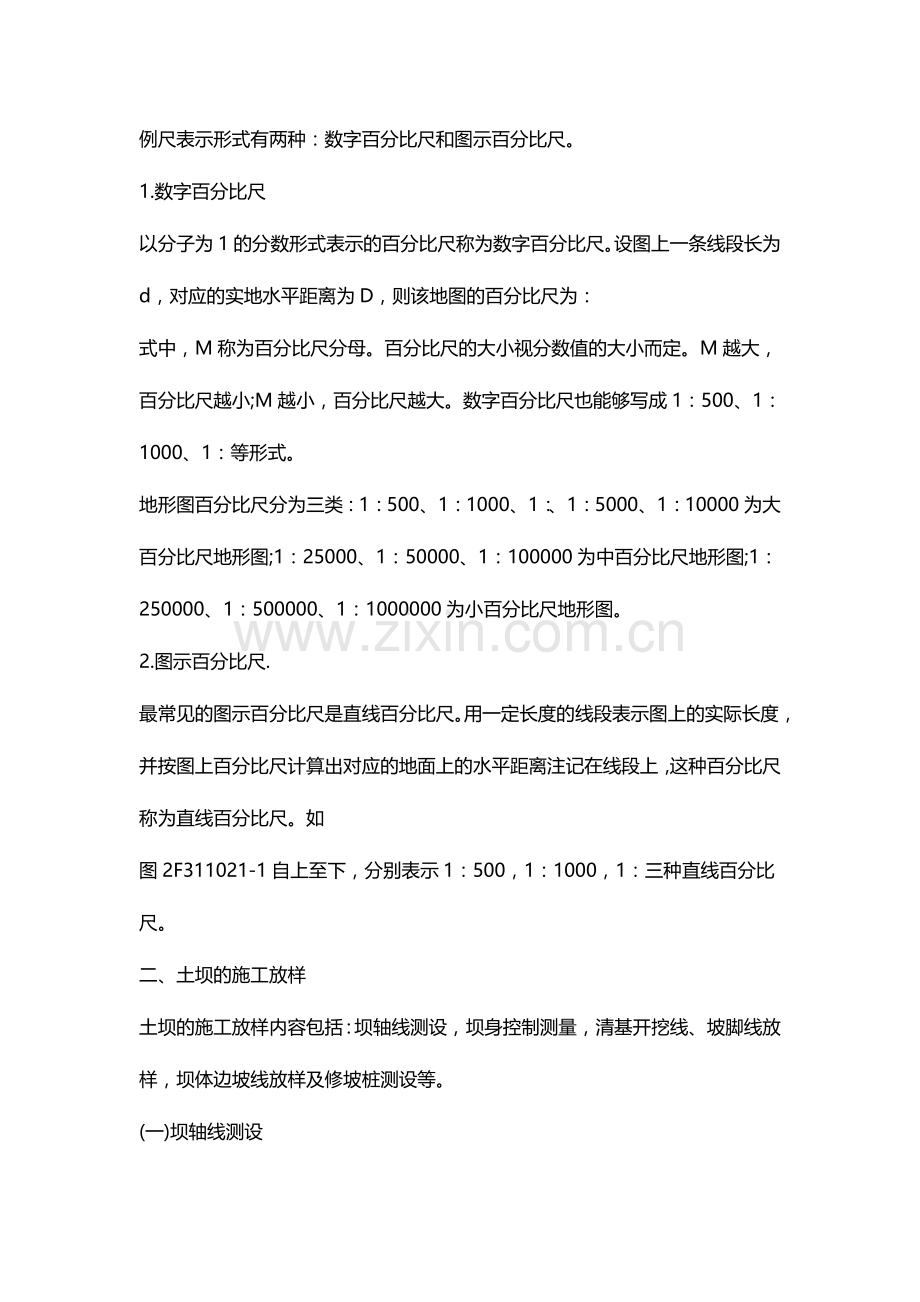

地图上任一线段的长度与地面上对应线段水平距离之比，称为地图的百分比尺。常见比
例尺表示形式有两种：数字百分比尺和图示百分比尺。
1.数字百分比尺
以分子为1的分数形式表示的百分比尺称为数字百分比尺。设图上一条线段长为d，对应的实地水平距离为D，则该地图的百分比尺为：
式中，M称为百分比尺分母。百分比尺的大小视分数值的大小而定。M越大，百分比尺越小;M越小，百分比尺越大。数字百分比尺也能够写成1：500、1：1000、1：等形式。
地形图百分比尺分为三类：1：500、1：1000、1：、1：5000、1：10000为大百分比尺地形图;1：25000、1：50000、1：100000为中百分比尺地形图;1：250000、1：500000、1：1000000为小百分比尺地形图。
2.图示百分比尺.
最常见的图示百分比尺是直线百分比尺。用一定长度的线段表示图上的实际长度，并按图上百分比尺计算出对应的地面上的水平距离注记在线段上，这种百分比尺称为直线百分比尺。如
图2F311021-1自上至下，分别表示1：500，1：1000，1：三种直线百分比尺。
二、土坝的施工放样
土坝的施工放样内容包括：坝轴线测设，坝身控制测量，清基开挖线、坡脚线放样，坝体边坡线放样及修坡桩测设等。
(一)坝轴线测设
直线坝型土坝坝顶中心线即为坝轴线，如图2F311021-2所示。对于中、小型土坝的坝轴线的放样，一般由工程设计人员和勘测人员依照坝址的地质和地形情况，通过方案比较在现场选定。现场选定的坝轴线，可作为土坝施工控制网内的一条边;放样时可先在图上依照施工坐标计算出坝轴线的放样数据，然后通过施工控制点，采取交会法或极坐标法，将坝轴线放样到地面上。坝轴线的两端点应埋设永久性标志，为了预防施工时端点被破坏，可用经纬仪将其向两端延长到不受施工影响而又易于保存的地方。
(二)坝身控制测量
坝轴线是土坝施工放样的重要依据，要进行土坝的细部放样，还必须进行坝身控制测量。坝身控制测量包括平面控制测量和高程控制测量。
1.平面控制测量。包括平行于坝轴线的控制线的测设和垂直于坝轴线的控制线的测设。
2.高程控制测量。用于土坝施工放样的高程控制，除在施工范围外布设三等或四等精度的永久性水准点外，还应在施工范围内设置暂时性水准点。暂时性水准点直接用于坝
体的高程放样，应布置在施工范围内不一样高度的地方，以便安置1～2次仪器就能放出需要的高程点。暂时水准点应依照施工进度及时设置，并与永久水准点组成附合或闭合水准
路线，按等外精度施测，并要依照永久水准点定期进行检测。
(三)清基开挖线放样
为了使坝体与地面很好地结合，在坝体填筑前，必须先清基，为此，应进行清基开挖
线(即坝体与原地面的交线)放样。清基开挖线放样可依照详细条件分别采取套绘断面法或
经纬仪扫描法。
(四)坡脚线放样
清基后，应放出坡脚线(即坝体与地面的交线)，以便坝体填筑。
(五)坝体边坡线放样
坝体坡脚线放出后，即可在坡脚线范围内填土。土坝施工时是分层上料，每层填土厚
度约0.5m，上料后即进行碾压，为了确保坝体的边坡符合设计要求，应及时确定每层上料边界。各个断面上料桩的标定一般采取轴距杆法或坡度尺法。
1.轴距杆法。依照土坝的设计坡度、坝顶宽度、坝顶和坝脚高程等，计算坝坡面不一样高程点至坝轴线的距离，该距离为坝体筑成后的实际轴距。放样上料桩时，必须加上余
坡厚度的水平距离。在施工中，因为坝轴线上的各里程桩不便保存，故在实际工作中，常
在各里程桩的横断面上、下游方向，各预先埋设一根竹竿，称轴距杆，并据此杆确定上料
桩的位置。
2.坡度尺法。坡度尺是依照坝体设计的边坡坡度用木板制成的直角三角形尺。放样时，将绳子一头系于坡脚桩上，另一头系在坝体横断面方向的竹竿上，将三角板斜边靠着
绳子，当绳子拉到使置于三角板的水平直角边上的水平尺水准气泡居中时，绳子的坡度即
等于坝体边坡。
(六)修坡桩测设
坝体填筑到设计高程后，要依照设计坡度修整坝坡面，修坡是依照标明削去厚度的修坡桩进行的。修坡桩常用水准仪或经纬仪施测。
(七)护坡桩测设
坝坡面修整后，需用草皮或石块进行护坡，为使坡面符合设计要求，需要进行护坡桩测设，标定护坡桩位置的工作称为护坡桩测设。
护坡桩从坝脚线开始，沿坝坡面高差每隔5m布设一排木制护坡桩，每排都与坝轴线平行，同排护坡桩间距为10m，使木桩在坝面上组成方格网状，按设计高程测设于木桩上。然后，在设计高程处钉一小钉，称为高程钉。在大坝的横断面方向的高程钉上栓一根
线绳，以控制坡面的横向坡度;在平行于坝轴线方向系一活动线，当活动线沿横断面线上、下移动时，其轨迹就是设计的坝坡面。因此，可将活动线作为砌筑护坡的依据，假如是草皮护坡，高程钉一般高出坝坡面5cm;假如是石块护坡，应依照设计要求预留铺盖厚度。
三、水闸的施工放样
水闸的施工放样，如图2F311021-3所示，包括测设水闸的主轴线AB和CD，闸墩中线、闸孑L中线、闸底板的范围以及各细部的平面位置和高程等。
(一)水闸主轴线的放样
水闸主轴线放样，就是在施工现场标定轴线端点的位置。重要轴线端点的位置，可从水闸设计图上计算出坐标，再将此坐标换算成测图坐标，利用测图控制点进行放样。对于独立的小型水闸，也可在现场直接选定。
重要轴线端点A、B确定后，应精密测设AB的长度，并标定中点O的位置。在O
点安置经纬仪，测设出AB的垂线CD。其测设误差应小于10″。主轴线测定后，应向两端延长至施工影响范围之外，每端各埋设两个固定标志以表示方向。其目标是检查端点位
置是否发生移动，并作为恢复端点位置的依据。
(二)闸底板的放样
闸底板放样的目标首先是放出底板立模线的位置，以便装置模板进行浇筑。闸底板的放样，如图2F311021—4所示，依照底板的设计尺寸，由主轴线的交点O起，在CD轴线上，分别向上、下游各测设底板长度的二分之一，得G、H两点，然后分别在G、H点上安置经纬仪，测设与CD轴线相垂直的两条方向线。两方向线分别与边墩中线的交点E、F、I、K，即为闸底板的4个角点。
底板的高程放样则是依照底板的设计高程及暂时水准点的高程，采取水准测量的措施，依照水闸的不一样结构和施工措施，在闸墩上标志出底板的高程位置。
(三)闸墩的放样
闸墩的放样，是先放出闸墩中线，再以中线为依据放样闸墩的轮廓线。放样时，首先依照计算出的有关放样数据，以水闸重要轴线AB和CD为依据，在现场定出闸孔中线、闸墩中线、闸墩基础开挖线以及闸底板的边线等。待水闸基础打好混凝土垫层后，在垫层上再精准地放出重要轴线和闸墩中线等，依照闸墩中线放出闸墩平面位置的轮廓线。闸墩各部位的高程，依照施工场地布设的暂时水准点，按高程放样措施在模板内侧标出高程点。伴随墩体的增高，可在墩体上测定一条高程为整米数的水平线，并用红漆标出来，作为继续往上浇筑时量算高程的依据，也可用钢卷尺从已浇筑的混凝土高程点上直接丈量放出设计高程。
2F311022掌握测量仪器的使用
一、常用测量仪器及其作用
水利工程施工常用的测量仪器有水准仪、经纬仪、电磁波测距仪、全站仪、全球定位系统(GPS)。
(一)水准仪分类及作用
水准仪按精度不一样可分为一般水准仪和精密水准仪，国产水准仪按精度分有DS05、DS1、DS3、DS10等。工程测量中一般使用DS3型微倾式一般水准仪，D、s分别为“大地测量”和“水准仪”的汉语拼音第一个字母，数字3表示该仪器精度，即每公里往返测量高差中数的偶然中误差为±3mm。
伴随科学技术不停进步，各种新型水准仪不停问世，如自动安平水准仪、数字水准仪等。水准仪用于水准测量，水准测量是利用水准仪提供的一条水平视线，借助于带有分划的尺子，测量出两地面点之问的高差，然后依照测得的高差和已知点的高程，推算出另一
个点的高程。
(二)经纬仪分类及作用
经纬仪按精度不一样可分为DJ07、DJl、DJ2、DJ6和DJ10等，D、J分别为“大地测量”和“经纬仪”的汉语拼音第一个字母，数字07、1、2、6、10表示该仪器精度。按读数装置不一样可分为两类：测微尺读数装置、单平板玻璃测微器读数装置。
经纬仪是进行角度测量的重要仪器。它包括水平角测量和竖直角测量，水平角用于确定地面点的平面位置，竖直角用于确定地面点的高程。另外，经纬仪也可用于低精度测量
中的视距测量。
(三)电磁波测距仪分类及作用
电磁波测距仪按其所采取的载波可分为：用微波段的无线电波作为载波的微波测距仪;用激光作为载波的激光测距仪;用红外光作为载波的红外测距仪;后二者又统称为光电测距仪。
电磁波测距仪是用电磁波(光波或微波)作为载波传输测距信号，以测量两点间距离。
一般用于小地区控制测量、地形测量、地籍测量和工程测量等。
(四)全站仪及其作用
全站仪是一个集自动测距、测角、计算和数据自动统计及传输功效于一体的自动化、数字化及智能化的三维坐标测量与定位系统。全站仪的功效是测量水平角、天顶距(竖直角)和斜距，借助于机内固化的软件，能够组成多个测量功效，如能够计算并显示平距、高差以及镜站点的三维坐标，进行偏心测量、悬高测量、对边测量、面积计算等。
(五)全球定位系统(GPS)
全球定位系统(GlobalPositioningSystem-GPS)是具备在海、陆、空全方位实时三维
导航与定位能力的新一代卫星导航与定位系统。GPS以全天候、高精度、自动化、高效益等明显特点，在大地测量、城市和矿山控制测量、建筑物变形测量、水下地形测量等方面得到广泛的应用。
(六)水准尺
精密水准测量一般指国家一、二等水准测量，国家三、四等水准测量为一般水准测量。
三、四等水准测量或一般水准测量所使用的水准尺是用干燥木料或者玻璃纤维合成材
料制成，一般长约3～4m，按其结构不一样可分为折尺、塔尺、直尺等数种。为使尺子不弯曲，其横剖面做成丁字形、槽形、工字形等。尺面每隔1cm涂有黑白或红白相问的分格，每分米有数字注记。为倒像望远镜观测以便，注字常倒写。
三、四等水准测量采取的尺长为3m，是以厘米为分划单位的区格式木质双面水准尺。
双面水准尺的一面分划黑白相间称为黑面尺(也叫主尺)，另一面分划红白相间称为红面尺
(也叫辅助尺)。黑面分划的起始数字为“0”，而红面底部起始数字不是“0”，一般为4687mm或4787mm。为使水准尺能更精准地处在竖直位置，可在水准尺侧面装一个圆水准器。
二、常用测量仪器的使用
(一)水准仪的使用
1.微倾水准仪的使用步骤包括安置仪器和粗略整平(简称粗平)、调焦和照准、精准整平(简称精平)和读数。
(1)安置水准仪和粗平。先选好平坦、坚固的地面作为水准仪的安置点，然后张开三脚架使之高度适中，架头大体水平，再用连接螺旋将水准仪固定在三脚架头上，将架腿的
脚尖踩实。
调整三个脚螺旋，使圆水准气泡居中称为粗平。
(2)调焦和照准。水准仪整平后，将望远镜对着明亮的背景，转动目镜调焦螺旋，使十字丝清楚;用望远镜的准星和照门瞄准水准尺，然后旋紧制动螺旋固定望远镜;转动物
镜调焦螺旋，待水准尺成像清楚后，再转动水平微动螺旋，使十字丝竖丝照准水准尺;瞄准目标后，眼睛可在目镜处做上下移动，如发觉十字丝与目标影像有相对移动，读数随眼
睛的移动而变化，阐明有视差;产生视差的原因是目标影像与十字丝分划板不重叠，它将
影响读数的正确性;必须消除视差，措施是先调目镜调焦螺旋看清十字丝，再继续仔细地
转动物镜调焦螺旋，直至尺像与十字丝平面重叠。
(3)精平。转动微倾螺旋，同时察看水准管气泡观测窗，当符合水准泡成像吻合时，表白已精准整平。
(4)读数。当符合水准气泡居中时，立即依照十字丝中丝在水准尺上读数。无论使用的水准仪是正像或是倒像，读数总是由注记小的一端向大的一端读出。一般读数保持四位数。
2.精密水准仪的操作程序。与一般DS3水准仪基本相同，不一样之处是精密水准仪是采取光学测微器测出不足一个分格的数值。作业时，先转动微倾螺旋，使望远镜视场左侧的符合水准管气泡两端的影像符合，确保视线水平。再转动测微轮，使十字丝上楔形丝精准地夹住整分划，读取该分划线读数。
3.自动安平水准仪操作程序为粗平-照准-读数。
4.数字水准仪操作程序与自动安平水准仪基本同样。但数字式水准仪能自动观测和统计，并将测量成果以数字的形式显示出来。
(二)经纬仪的使用
经纬仪的使用包括对中、整平、照准和读数四个操作步骤。
1.对中和整平。有用垂球对中及经纬仪整平的措施和用光学对中器对中及经纬仪整平的措施。
(1)用垂球对中及经纬仪整平的措施：
1)垂球对中。先打开三脚架放在测站上，脚架长度要适当，以便于观测;三脚架架头应大体水平。把脚架上的连接螺旋放在架头中心位置，挂上垂球，移动脚架使垂球尖概略对准测站点，同时保持脚架头大体水平。从箱中取出仪器放到三脚架上，旋紧连接螺旋使仪器与脚架连接。此时再细心观测垂球是否偏离标志中心，如偏离可略放松连接螺旋，在架头上平移仪器，使垂球尖准确对准测站点，再旋紧连接螺旋。
2)整平。先转动仪器照准部，使水准管平行于任意两个脚螺旋连线，转动这两个脚螺旋使气泡居中;然后将仪器照准部旋转90°，旋转第三个脚螺旋，使气泡居中。按上述措施重复进行几次，直到仪器旋到任何位置时，气泡都居中为止。
(2)用光学对中器对中及经纬仪整平的措施：
1)目估初步对中，并使三脚架架头大体水平;
2)转动和推拉对中器目镜调焦，使地面标志点成像清楚，且分划板上中心圆圈也清楚可见;
3)转动仪器脚螺旋，使地面标志点影像位于圆圈中心;
4)伸缩调整三脚架架腿，使圆水准器气泡居中;
5)按用垂球安置仪器的整平措施进行精准整平;
6)检查光学对中器，此时若标志点位于圆圈中心则对中、整平完成，若仍有偏差，可稍松动连接螺旋，在架头上移动仪器，使其准确对中，然后重新进行精准整平，直到对中和整平均达成要求为止。
2.照准
(1)目镜调焦：将望远镜对向明亮的背景，转动目镜调焦螺旋，使十字丝清楚。
(2)粗瞄目标：松开望远镜水平、竖直制动螺旋，通过望远镜上的粗瞄器对准目标，然后拧紧制动螺旋。
(3)物镜调焦：转动望远镜物镜调焦螺旋，使目标成像清楚。注意消除视差现象。
(4)准确瞄准目标：转动水平微动及竖直微动螺旋，使十字丝竖丝与目标成像单线平分或双丝夹准，并且使十字丝交点部分对准目标的底部。
3.读数
打开反光镜，调整其位置，使读数窗内进光明亮均匀，然后进行读数显微镜调焦，使
读数窗内分划清楚，进行读数。电子经纬仪可在屏幕上直接读数。
(三)电磁波测距仪的使用
1.为测量A、B两点的距离D，先在A点安置经纬仪，对中整平，然后将测距仪安置在经纬仪望远镜的上方。
2.在B点安置反射器。
3.瞄准反射器。
4.设置单位、棱镜类型和百分比更正开关在需要的位置。
5.距离测量。
式中c——电磁波在大气中的传输速度;
t——电磁波在A、B两点往返的时问。
6.利用键盘除能够实现上述测距外，还可通过输入有关数据计算平距、高差和坐标增量。
(四)全站仪的使用
全站仪放样模式有两个功效，即测定放样点和利用内存中的已知坐标数据设置新点，
假如坐标数据未被存入内存，则也可从键盘输入坐标。放样步骤如下：
1.选择数据采集文献，使其所采集数据存储在该文献中。
2.选择坐标数据文献。可进行测站坐标数据及后视坐标数据的调用。
3.设置测站点。
4.设置后视点，确定方位角。
5.输入所需的放样坐标，开始放样。
三、测量误差
1.误差产生的原因
在实际工作中真值不易测定，一般把某一量的准确值与其近似值之差称为误差。产生
测量误差的原因，概括起来有如下三个方面：
(1)人的原因;
(2)仪器的原因;
(3)外界环境的影响。
2.误差的分类与处理标准
误差按其产生的原因和对观测成果影响性质的不一样，能够分为系统误差、偶然误差和
粗差三类。
(1)系统误差：在相同的观测条件下，对某一量进行一系列的观测，假如出现的误差在符号和数值上都相同，或按一定的规律变化，这种误差称为“系统误差”。
(2)偶然误差：在相同的观测条件下，对某一量进行一系列的观测，假如误差出现的符号和数值大小都不相同，从表面上看没有任何规律性，这种误差称为“偶然误差”。
(3)粗差：因为观测者粗心或者受到干扰导致的错误。
(4)误差处理标准：粗差是不小于限差的误差，是因为观测者的粗心大意或受到干扰所导致的错误。错误应当能够防止，包括有错误的观测值应当舍弃，并重新进行观测。
2F311023了解工程地质和水文地质的条件与分析
一、水工建筑物的工程地质和水文地质条件
水工建筑物都是建在地基上，构整天然地基的物质是地壳中的岩石和土。地基岩土的
工程地质条件将直接影响建筑物的安全。工程地质和水文地质条件，可了解为与工程建筑
物有关的各种地质原因的综合。
(一)地质结构
地质结构是指在漫长的地质发展过程中，地壳在内外力地质作用下，不停运动演变，所遗留下来的种种结构形态，如地壳中岩体的位置、产状及其相互关系等。地质结构的规模有大小，但虽然是大型的复杂的地质结构，也是由某些基本结构形态组合而成的，常见的如褶皱和断层。
1.产状。地质结构(或岩层)在空问的位置叫做地质结构面或岩层层面的产状。产状有三个要素，即走向、倾向和倾角，如图2F311023—1所示。
(1)走向。是指地质结构面或倾斜面或倾斜岩层层面与水平面的交线的两端的延伸方向，它表示地质结构或岩层在空间的水平延伸方向。
(2)倾向。是指垂直于走向线的地质结构面或岩层倾斜方向线在水平面上的投影，即地质结构面或岩层层面的倾斜方向，倾向与走向正交。
(3)倾角：地质结构面或倾斜岩层层面与水平面之间所夹的锐角。
产状要素能够用地质罗盘测得，测量成果以倾向的方位角(从正北开始顺时针方向量至倾斜线)和倾角表示出来，如150∠60表示：倾向为150°(即南偏东30°)，倾角为60°。
2.褶皱结构。是指组成地壳的岩层受水平结构应力作用，使原始为水平产状的岩层产生塑性变形，形成一系列波状弯曲而未丧失其连续性的结构，如图2F311023—2所示。
3.断裂结构。是指岩体在地壳运动的作用下，受力发生变形达一定程度后，在其内部产生了许多断裂面，使岩石丧失了原有的连续完整性而形成的地质结构。断裂结构可分
为两种类型：节理和断层。
(1)节理。也称裂隙，是沿断裂面两侧的岩层未发生位移或仅有微小错动的断裂结构。
(2)断层。是指岩体受力断裂后，在断裂层两侧的岩块发生了明显位移。处在断层面两侧相互错动的两个断块中位于断层面之上的称为上盘，位于断层面之下的称为下盘。如
按断块之问的相对错动的方向来划分，上盘下降，下盘上升的断层，称正断层;反之，上盘上升，下盘下降的断层称逆断层;如两断块水平互错，则称为平移断层。如图2F311023—3所示。
断层面往往是有一定宽度的断层带。断层破碎带和层间错动破碎带均易风化、软化，其力学性质较差，属于结构软弱带。工程设计标准上应防止将建筑物跨放在断层带上，尤
其要注意避开近期活动的断层带。
不一样的结构形态，对水工建筑物的影响是不一样的。如岩层的断裂，破坏了岩体的完整
性，减少了岩体的稳定性，增大了岩体的透水性，故对水工建筑物产生了不良影响。而褶皱结构，使岩层层面的倾斜方向和倾角发生变化，从而变化了岩体的稳定条件和渗漏条件。
(二)地形地貌条件
1.地形。一般指地表形态、高程、地势高低、山脉水系、自然景物、森林植被，以及人工建筑物分布等，常以地形图予以综合反应。
2.地貌。重要指地表形态的成因、类型，以及发育程度等，常以地貌图予以反应。
(三)水文地质条件
水文地质条件一般包括如下内容：
1.地下水类型。如上层滞水、潜水、承压水等。
2.含水层与隔水层的埋藏深度、厚度、组合关系、空间分布规律及特性。
3.岩(土)层的水理性质。包括容水性、给水性、透水性等。
4.地下水的运动特性。包括流向、流速、流量等。
5.地下水的动态特性。包括水位、水温、水质随时间的变化规律。
6.地下水的水质。包括水的物理性质、化学性质、水质评价标准等。
水文地质条件的好坏直接关系到水库是否漏水，坝基是否稳定，地下水资源评价是否
可靠等一系列工程建设问题。
二、水利水电工程地质问题分析
(一)坝基岩体的工程地质问题分析
不一样的坝型，其工作特点不一样，因此对地质条件的要求也就不一样。因此，除了对各类坝型的工作特点应有所了解外，尤其要了解不一样坝型对地质条件的适应性和对工程地质条
件的要求。因为坝区岩体中存在的某些地质缺陷，也许导致产生的工程地质问题重要有坝
基稳定问题(包括渗透稳定、沉降稳定和抗滑稳定)和坝区渗漏问题(包括坝基渗漏和绕坝渗漏)。
(二)边坡的工程地质问题分析
1.边坡变形破坏的类型和特性。在野外常见到的边坡变形破坏重要有松弛张裂、蠕动变形、崩塌、滑坡四种类型。另外尚有塌滑、错落、倾倒等过渡类型，另外泥石流也是
一个边坡破坏的类型。
(1)松弛张裂。在边坡形成过程中，因为在河谷部位的岩体被冲刷侵蚀掉或人工开挖，使边坡岩体失去约束，应力重新调整分布，从而使岸坡岩体发生向临空面方向的回弹
变形及产生近平行于边坡的拉张裂隙，一般称为边坡卸荷裂隙。
(2)蠕动变形。是指边坡岩体重要在重力作用下向临空方向发生长期迟缓的塑性变形的现象，有表层蠕动和深层蠕动两种类型。
(3)崩塌。高陡的边坡岩体忽然发生倾倒崩落，岩块翻滚撞击而下，堆积于坡脚的现象，称作崩塌。在坚硬岩体中发生的崩塌也称岩崩，而在土体中发生的则称土崩。
(4)滑坡。边坡岩体重要在重力作用下沿贯通的剪切破坏面发生滑动破坏的现象，称为滑坡。在边坡的破坏形式中，滑坡是分布最广、危害最大的一个。它在坚硬或松软岩层、陡倾或缓倾岩层以及陡坡或缓坡地形中均可发生。
2.影响边坡稳定的原因。地形地貌条件的影响;岩土类型和性质的影响;地质结构和岩体结构的影响;水的影响;其他原因，包括风化原因、人工挖掘、振动、地震等。
(三)软土基坑工程地质问题分析
1.软土基坑工程地质问题重要包括两个方面：土质边坡稳定和基坑降排水。
2.在软土基坑施工中，为预防边坡失稳，确保施工安全，一般采取措施有：采取合理坡度、设置边坡护面、基坑支护、减少地下水位等。
3.软土基坑降排水的目标重要有：增加边坡的稳定性;对于细砂和粉砂土层的边坡，预防流砂和管涌的发生;对下卧承压含水层的黏性土基坑，预防基坑底部隆起;保持基坑
土体干燥，以便施工。
4.软土基坑开挖的降排水一般有两种途径：明排法和人工降水。其中人工降水常常采取轻型井点或管井井点降水两种方式。
(1)明排法的合用条件：
1)不易产生流砂、流土、潜蚀、管涌、淘空、塌陷等现象的黏性土、砂土、碎石土的地层;
2)基坑地下水位超出基础底板或洞底标高小于2.0m。
(2)轻型井点降水的合用条件：
1)黏土、粉质黏土、粉土的地层;
2)基坑边坡不稳，易产生流土、流砂、管涌等现象;
3)地下水位埋藏小于6.0m，宜用单级真空点井;当不小于6.0m时，场地条件有限宜
用喷射点井、接力点井;场地条件允许宜用多级点井。
(3)管井降水合用条件：
1)第四系含水层厚度不小于5.0m;
2)基岩裂隙和岩溶含水层，厚度可小于5.0m;
3)含水层渗透系数K宜不小于1.0m/d。
(四)渗透变形
渗透变形又称为渗透破坏，是指在渗透水流的作用下，土体遭受变形或破坏的现象。一般可分为管涌、流土、接触冲刷、接触管涌或接触流土等类型。
