低压蒸汽管道施工技术方案.doc

低压蒸汽管道

施工方案

编制：

审核：

批准：

一、 编制依据
1、施工图纸及技术要求
2、我公司编制的《压力管道安装质量保证手册》
3、《工业金属管道工程施工及验收规范》 GB50235-97；
4、《压力管道规范》 GB/T20801-2006；
二、 工程概况
本工程为工程，位于省市生产厂区内。本工程的施工范围包括气柜本体的制安和附属设施的制安。
该低压蒸汽管道为柜底油槽加热管道，位于气柜柜底油槽内，是由2根φ45×3.5的无缝钢管呈水平波浪形环绕气柜一周，用来给气柜密封用油加热。该蒸汽管道设计温度为170℃，设计压力为0.7MPa，管道总长约268米。
施工准备
管道系统吹扫和气密性试验
焊缝无损检测
焊缝热处理

管道组装、焊接
管道支、吊架安装
管道组成件、支承件、管道预制
缺陷消除

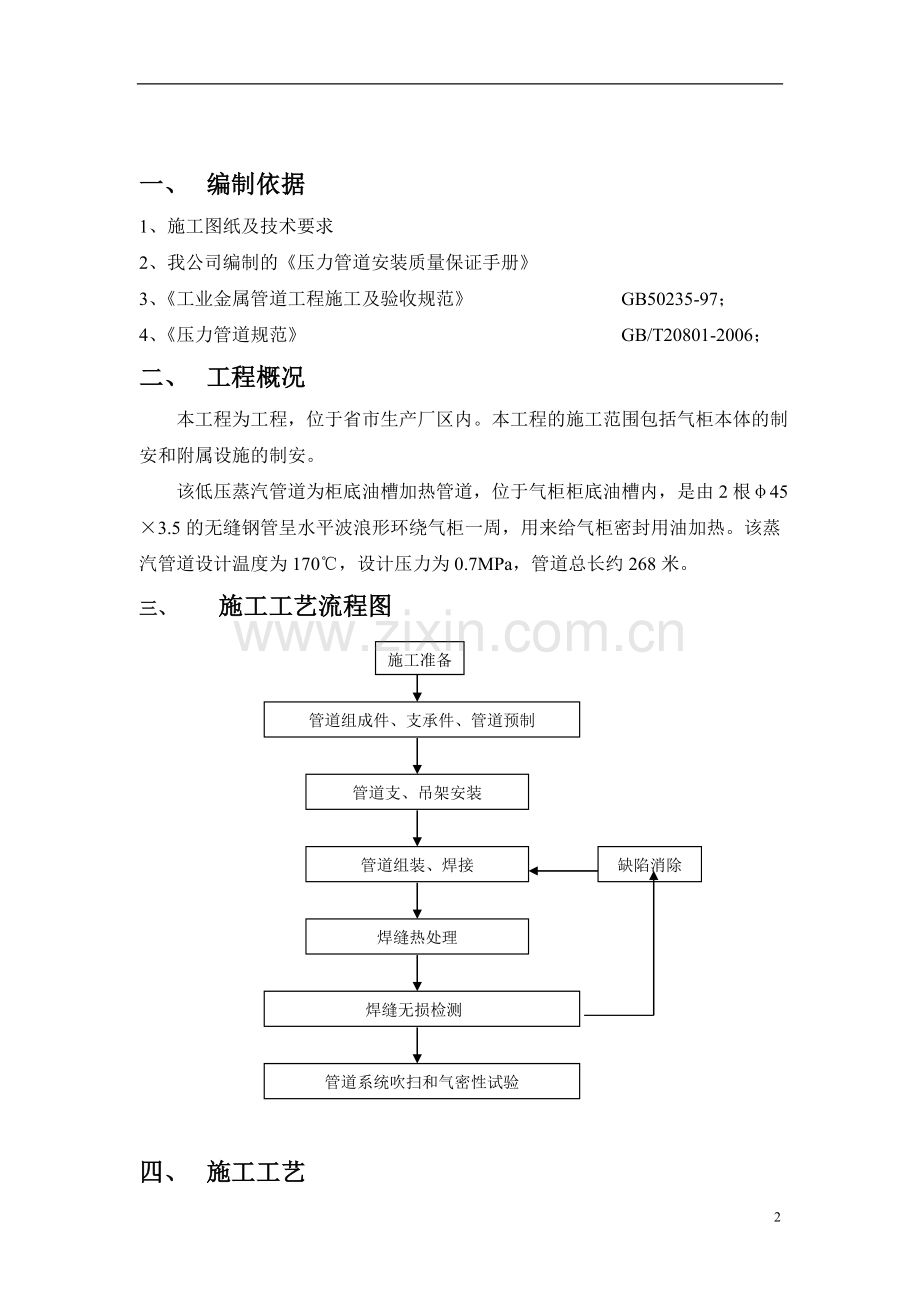

三、 施工工艺流程图

四、 施工工艺
1、 施工准备
熟悉施工图纸及有关技术资料，掌握施工技术要求及施工工艺方法。管材及管线组合件的采购，进货都必须进行检验。不合格的产品不能进入施工现场。
2、 管道预制
（1）本工程蒸汽管道为φ45×3.5的无缝钢管，预制前首先根剧要求对管道及管件进行检查，确认合格后再逐件清除管道组件内的沙土、铁屑、熔渣及其他杂物，并将管口进行封堵。
（2）管道下料采用气割加工60°坡口，对口间隙2mm，内壁错边量≤2mm。
（3）坡口加工完成应采用角向磨光机除去影响焊接质量的表面层，直到露出金属光泽。
（4）管道采用氧炔焰烘烤揻弯，弯曲角度按照图纸设计要求。
（5）管道上的开孔应在管段安装前完成。在已安装的管道上开孔时，管内切割产生的异物应清除干净。管子对口平直度应符合安装质量要求的规定。
3、管道焊接
（1）该蒸汽管道采用氩电联焊，氩弧焊打底，电焊盖面。焊丝型号为TiG50，焊条J422。氩弧焊当风速≥2m/s时，应采取防风措施或停焊。相对湿度＞90%或风速≥8m/s时，不得进行任何焊接。
（2）焊口与支架距离应≥50mm。
（3）根据《现场设备、工业管道焊接工程施工及验收规范》GB5036-98中6.1.3，焊缝的坡口形式和尺寸应符合焊接作业指导书的规定。
4、管道安装
（1）管子对口时应在距接口中心200mm处测量平直度（如下图），安装标准应按以下基本要求进行：
管道安装的平直度：DN≤100时小于2‰，DN≥100时小于3‰；
管道拐点坐标允差：15mm以内；
管道标高允差：±15mm以内。
（2）管子连接时，不得用强力对口、加偏垫或加多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。
（3）管道上不得焊接临时支撑物。
（4）管道安装法兰连接，设计温度高于100或露天装置，螺栓螺母应涂以二硫化钼油脂、石墨机油或石墨粉。
（5）滑动导向支架安装时，滑动面应平整洁净，不得有卡涩现象；安装位置以支撑面中心向位移反方向偏移位移量的1/2。
（6）试验合格的阀门，安装前应按设计要求核对型号和介质流向确定其安装方向。
（7）所有阀门应自然连接，不得强力对接或承受外加重力负荷。法兰周围紧力应均匀，以防止由于附加应力损坏阀门。
（8）管道安装质量通病及预防措施
序号
通病现象
分析原因
预防控制措施
1
介质管道安装中管内有渣子及氧化皮
配管时采用火焰进行切割
配管中不应使用火焰进行切割
2
管道工作时有震动现象
管卡间距过大，固定不牢固
按规定要求布置管卡，并可靠地进行紧固
3
管道法兰处有应力
在配管时尺寸偏差过大，有强制对口现象。
配管时要仔细、认真、保证各部分尺寸偏差均在范围之内
4
管道对口焊缝焊接未焊透
管道对口时，未留焊缝间隙或间隙过小。
焊缝对口时按要求留出焊缝间隙。
5
管道支架外形不美观
制作时切割不整齐，焊缝成形不好。
应采用砂轮机切割，用火焰切割时要将其进行维修，达到规范要求。

5、无损检测
根据《工业金属管道工程施工及验收技术规范》（GB50235-97）要求对管道焊缝进行抽样射线检测；管线折点处有现场焊接的焊缝，应进行100%的无损探伤检验。
6、管道试压与吹扫
管道的检验、试验严格按GB50235-97《工业金属管道施工及验收规范》，GB50236-98《现场设备、工艺管道焊接工程施工及验收规范》执行。
（1） 试验前具备条件
压力试验范围内的管道安装工程除涂漆外，已按设计图纸全部完成，安装质量符合有关规定；
按试验要求，管道已经进行临时加固；
试验用压力表（计）已经校核，并在检验周期内，压力表的精度不得低于1.5级，表的满刻度值应为被测量最高压力的1.5~2倍。压力表不得小于两块。
（2）管道试压
压力管道试验介质采用水进行；
强度试验压力为设计压力的1.5倍,试验时升压应缓慢，达到试验压力后稳压10分钟，以无渗漏，目测无变形为合格；
严密性试验在强度试验合格后进行，试验压力为工作压力，达到试验压力后稳压30分钟，以无泄漏、无压降为合格；
泄漏率按下式计算：
A（%）=[1-（273+t1）×p2 /（273+t2）p1]×100/24（当管道公称直径DN≤0.3m时）
P1—试验开始时的绝对压力，Mpa；
P2—试验终了时的绝对压力，Mpa；
t1—试验开始时的温度，℃；
t1—试验终了时的温度，℃；
7.4.5、当管道的设计温度高于试验温度时，试验压力应按下式计算：
Ps=1.5P［σ］1 /［σ］2 式中
Ps-------试验压力(表压)(MPa);
P------设计压力(表压)(MPa);
［σ］1------试验温度下,管材的许用应力(MPa);
［σ］2------设计温度下,管材的许用应力(MPa)。
当［σ］1 /［σ］2大于6.5时,取6.5。
当Ps在试验温度下，产生超过屈服强度的应力时，应将试验压力Ps降至不超过屈服强度时的最大压力。
（2） 管道吹扫
蒸汽管道吹扫的临时管道应按蒸汽管道的技术要求安装，安装质量应符合《GB50235-97》的规定。
蒸汽管道应以大流量蒸汽进行吹扫，流速不应低于30m/s。
蒸汽吹扫应按加热——冷却——再加热的顺序，循环进行，吹扫时宜采取每次吹扫一根，轮流吹扫的方法。
五、 安全文明施工措施
1、加强现场的文明施工管理，坚持每天的班前安全交底制度。
2、严格按照项目部规定建立安全施工责任制，牢固树立安全第一的思想，坚持管施工必须管安全的原则，实行安全生产责任制，现场设置专职安全员。
3、施工负责人应对施工时所有仪器、设备、认真检查，做好各项安全检查工作。
4、管理人员、施工人员进入现场应穿戴好工作服、安全帽、防护用品等。
5、非电器操作人员不准乱动电器设备；动力与照明线路应分开设置，配电箱、开关箱应有门有锁有安全标志；现场的电缆、电焊线摆放应顺畅，不得绞错在一起； 现场使用的配电箱应装漏电保护器，并应有可靠的接地，所使用的电缆应完好无损，电缆距离较远时应搭支架将电缆挂起来
6、管道安装完毕后，在试压时不能在承压的管道上捶击和碰撞，在进行管道试压时在管道上标明正在试压的标识，以提示无关人员的注意，保证安全顺利地进行试压。工作的同时不能用易燃、易爆气体进行试压以免发生危险。
7、吹洗前应检验管道支、吊架的牢固程度，必要时应予以加固。
8、蒸气吹扫时，管道上及其附近不得放置易燃物。
9、管道吹洗合格并复位后，不得再进行影响管内清洁的其它作业。
10、确保现场的施工环境，保持道路畅通和场地整洁，不准乱丢乱倒饭菜、饮料瓶、快餐盒等影响环境废弃物。搞好环境卫生，环境保护制度化。
