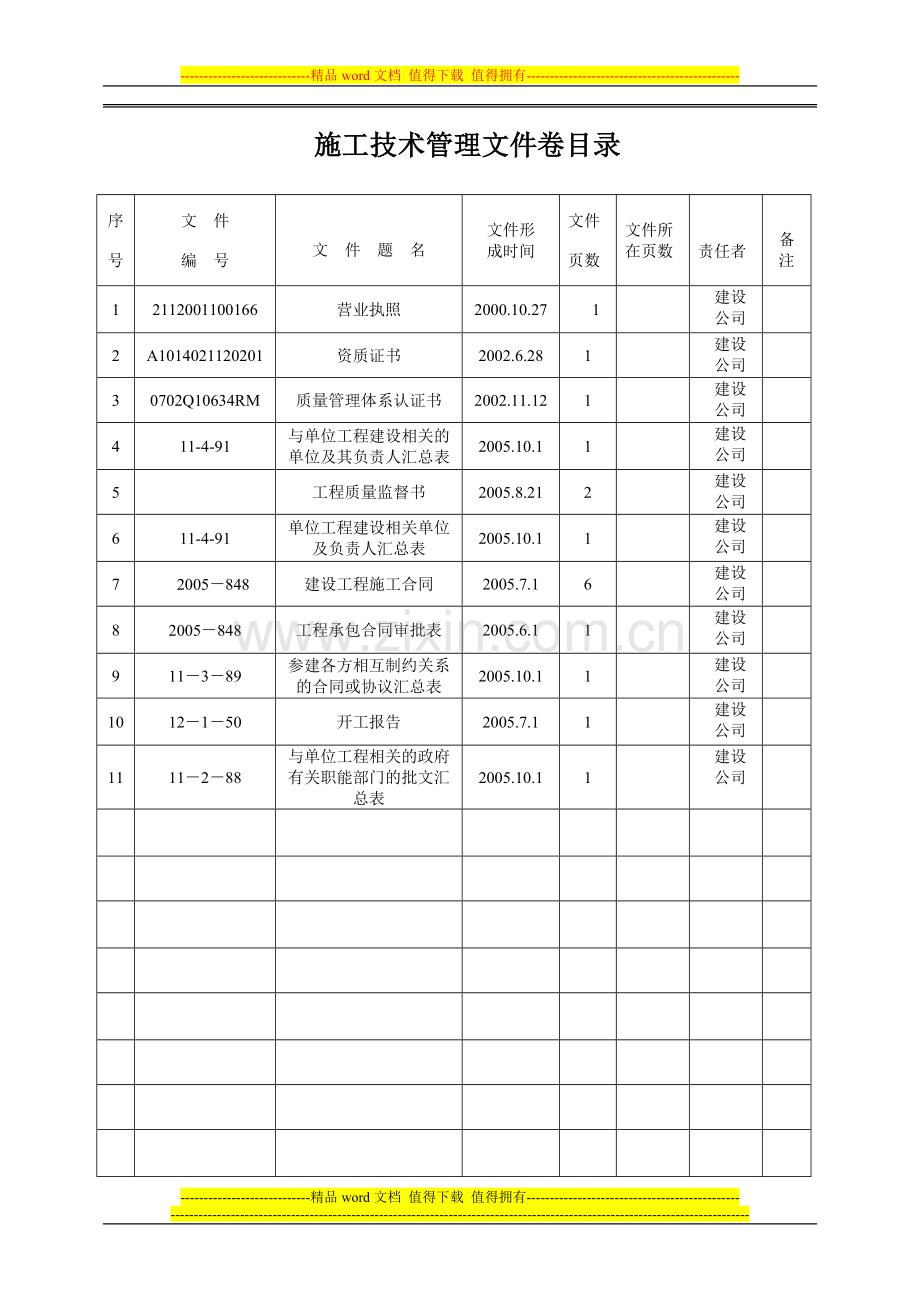

施工技术管理文件卷目录

序

号
文 件

编 号

文 件 题 名

文件形
成时间
文件

页数
文件所
在页数
紫光阁
责任者

备 注
1
2112001100166
营业执照
2000.10.27
1

建设
公司

2
A1014021120201
资质证书
2002.6.28
1

建设
公司

3
0702Q10634RM
质量管理体系认证书
2002.11.12
1

建设
公司

4
11-4-91
与单位工程建设相关的单位及其负责人汇总表
2005.10.1
1

建设
公司

5

工程质量监督书
2005.8.21
2

建设
公司

6
11-4-91
单位工程建设相关单位及负责人汇总表
2005.10.1
1

建设
公司

7
2005－848
建设工程施工合同
2005.7.1
6

建设
公司

8
2005－848
工程承包合同审批表
2005.6.1
1

建设
公司

9
11－3－89
参建各方相互制约关系的合同或协议汇总表
2005.10.1
1

建设
公司

10
12－1－50
开工报告
2005.7.1
1

建设
公司

11
11－2－88
与单位工程相关的政府有关职能部门的批文汇总表
2005.10.1
1

建设
公司

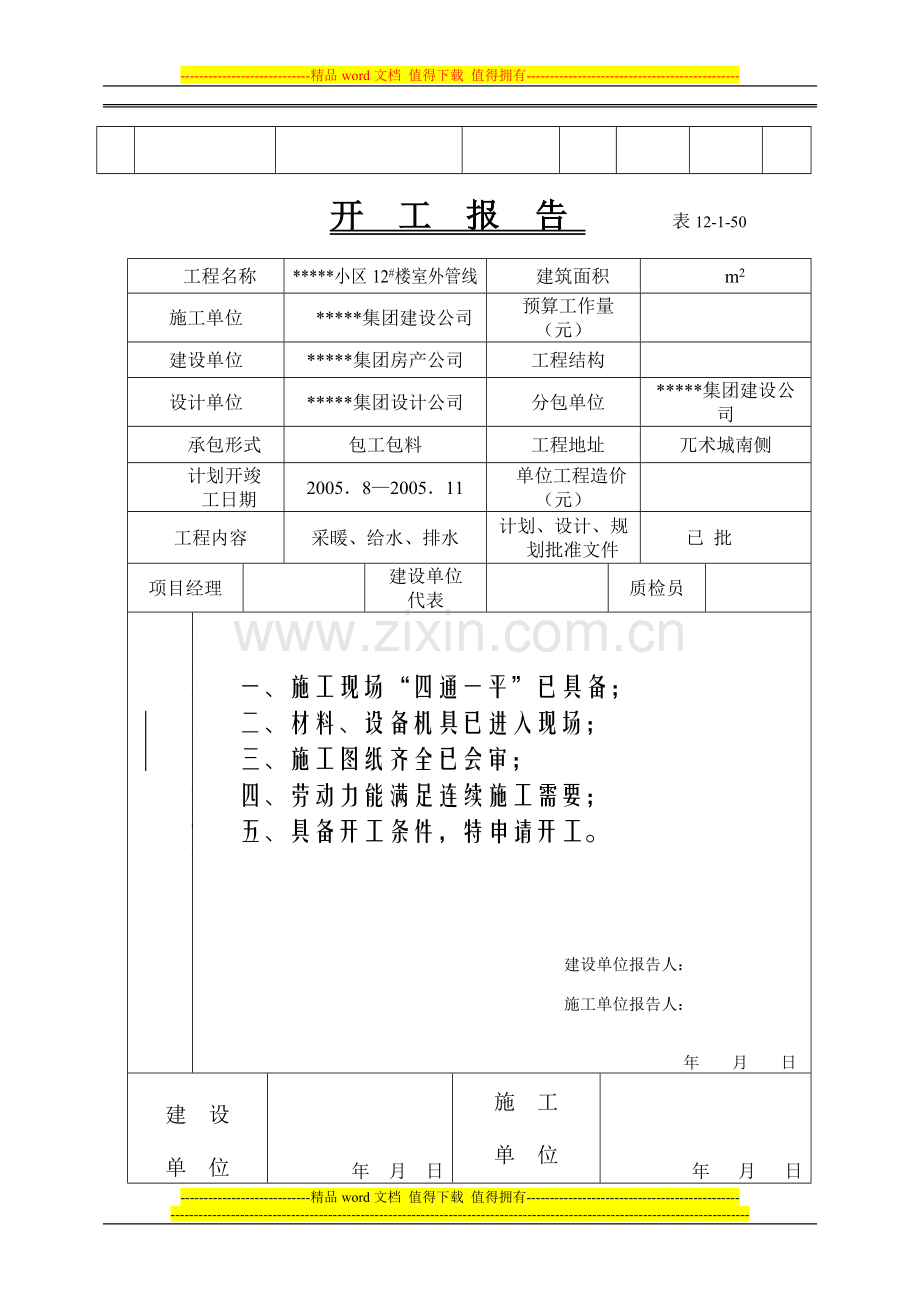

开 工 报 告 表12-1-50

工程名称
*****小区12#楼室外管线
建筑面积
m2
施工单位
*****集团建设公司
预算工作量
（元）

建设单位
*****集团房产公司
工程结构

设计单位
*****集团设计公司
分包单位
*****集团建设公司
承包形式
包工包料
工程地址
兀术城南侧
计划开竣
工日期
2005．8—2005．11
单位工程造价
（元）

工程内容
采暖、给水、排水
计划、设计、规划批准文件
已 批
项目经理

建设单位
代表
张素香
质检员

开工准备工作状况

一、施工现场“四通一平”已具备；
二、材料、设备机具已进入现场；
三、施工图纸齐全已会审；
四、劳动力能满足连续施工需要；
五、具备开工条件，特申请开工。

建设单位报告人：

施工单位报告人：

年 月 日

建 设

单 位

年 月 日
施 工

单 位

年 月 日

审查机关

意 见

年 月 日
批 准 机 关

意 见
年 月 日

建筑与结构施工文件卷目录
序号
文件编号
文 件 题 名
文件形
成时间
文件
页数
文件所在页数
责任者
备注
1
10-3-84
图纸会审记录
2005.

建设
公司

2
6-1-49
工程定位测量记录
2005.

建设
公司

3
C1-11
工程定位（竣工）测量记录
2005.

建设
公司

技术负责人： 资料整理人：

辽建档表式6－1－49
工程定位测量记录
制表日期： 2005 年 8 月 5 日 建设单位： *****集团房产公司
工程名称： *****小区12#楼给水外线 施工单位： *****集团建设公司
图纸编号： 管03 施测日期： 2005 年 8 月 5 日
坐标依据： *****小区12#楼散水 高程依据：
使用仪器： 020B；S3水准 闭 合 差： 0.5mm
定位（竣工）示意图： 尺寸单位：mm
高程单位：M
北

单位工程技术负责人核查意见：

核查人：

水准点
标高

相对

绝对

设 计
标 高
相对

监理工程师核查意见：

核查人：
绝对

纵横向尺寸表示方法
外皮至管中
测量技术负责人： 复查： 抄测： 质量检查员： 施工员：
辽建档表式6－1－49
工程定位测量记录
制表日期： 2005 年 8 月 5 日 建设单位： *****集团房产公司
工程名称： *****小区12#楼采暖外线 施工单位： *****集团建设公司
图纸编号： 管03 施测日期： 2005 年 8 月 5 日
坐标依据： *****小区12#楼散水 高程依据：
使用仪器： 020B；S3水准 闭 合 差： 0.5mm
定位（竣工）示意图： 尺寸单位：mm
高程单位：M
北

单位工程技术负责人核查意见：

核查人：

水准点
标高

相对

绝对

设 计
标 高
相对

监理工程师核查意见：

核查人：
绝对

纵横向尺寸表示方法
外皮至管中
测量技术负责人： 复查： 抄测： 质量检查员： 施工员：
辽建档表式6－1－49
工程定位测量记录
制表日期： 2005 年 10 月 5 日 建设单位： *****集团房产公司
工程名称： *****小区12#楼排水外线 施工单位： *****集团建设公司
图纸编号： 管03 施测日期： 2005 年 10 月 5 日
坐标依据： *****小区12#楼散水 高程依据：
使用仪器： 020B；S3水准 闭 合 差： 0.5mm
定位（竣工）示意图： 尺寸单位：mm
高程单位：M
北

单位工程技术负责人核查意见：

核查人：

水准点
标高

相对

绝对

设 计
标 高
相对

监理工程师核查意见：

核查人：
绝对

纵横向尺寸表示方法
外皮至管中
测量技术负责人： 复查： 抄测： 质量检查员： 施工员：
辽建档表式6－1－49
工程定位（竣工）测量记录
制表日期： 2005 年 11 月 5 日 建设单位： *****集团房产公司
工程名称： *****小区12#楼给水外线 施工单位： *****集团建设公司
图纸编号： 管03 施测日期： 2005 年 11 月 5 日
坐标依据： *****小区12#楼散水 高程依据：
使用仪器： 020B；S3水准 闭 合 差： 0.5mm
定位（竣工）示意图： 尺寸单位：mm
高程单位：M
北

单位工程技术负责人核查意见：

核查人：

水准点
标高

相对

绝对

设 计
标 高
相对

监理工程师核查意见：

核查人：
绝对

纵横向尺寸表示方法
外皮至管中
测量技术负责人： 复查： 抄测： 质量检查员： 施工员：
辽建档表式6－1－49
工程定位测量记录
制表日期： 2005 年 11 月 5 日 建设单位： *****集团房产公司
工程名称： *****小区12#楼采暖外线 施工单位： *****集团建设公司
图纸编号： 管03 施测日期： 2005 年 11 月 5 日
坐标依据： *****小区12#楼散水 高程依据：
使用仪器： 020B；S3水准 闭 合 差： 0.5mm
定位（竣工）示意图： 尺寸单位：mm
高程单位：M
北

单位工程技术负责人核查意见：

核查人：

水准点
标高

相对

绝对

设 计
标 高
相对

监理工程师核查意见：

核查人：
绝对

纵横向尺寸表示方法
外皮至管中
测量技术负责人： 复查： 抄测： 质量检查员： 施工员：
辽建档表式6－1－49
工程定位测量记录
制表日期： 2005 年 11 月 5 日 建设单位： *****集团房产公司
工程名称： *****小区12#楼排水外线 施工单位： *****集团建设公司
图纸编号： 管03 施测日期： 2005 年 11 月 5 日
坐标依据： *****小区12#楼散水 高程依据：
使用仪器： 020B；S3水准 闭 合 差： 0.5mm
定位（竣工）示意图： 尺寸单位：mm
高程单位：M
北

单位工程技术负责人核查意见：

核查人：

水准点
标高

相对

绝对

设 计
标 高
相对

监理工程师核查意见：

核查人：
绝对

纵横向尺寸表示方法
外皮至管中
测量技术负责人： 复查： 抄测： 质量检查员： 施工员：
给排水、消防、采暖、燃气工程施工文件卷目录
序号
文件编号
文 件 题 名
文件形
成时间
文件
页数
文件所在页数
责任者
备注
1

设备及产品质量合格证、质量保证书、技术资料
2005.5.30
24

建设
公司

2
5-14-48
隐蔽工程检查验收记录汇总表
2005.10.15
1

建设
公司

3
5-12-46
管道隐蔽工程检查验收记录
2005.10.15
3

建设
公司

4
7-2-51
管道系统隐蔽压力（灌水）试验记录
2005.10.16
2

建设
公司

5
C3-3-2
阀门检验试验记录
2005.9.15
2

建设
公司

6
8-3-54
排水管道通水试验记录
2005.10.31
1

建设
公司

7
8-2-53
给水、采暖管道冲洗吹扫清洗试验记录
2005.10.30
2

建设
公司

8
C2-7-3
分部工程验收记录
2005.11.5
1

建设
公司

9
C2-7-4
质量控制资料
2005.11.1
1

建设
公司

10
C2-7-5
安全和功能检验（检测）报告
2005.11.1
1

建设
公司

11
C2-7-6
观感验收记录
2005.11.1
1

建设
公司

技术负责人： 资料整理人：

归档编号：C3－1－5
补偿器安装预拉伸（压缩）记录

工程名称
*****小区12#楼外线
填表日期
2005年11月5日
子分部工程名称
采暖分部工程
建设单位
*****集团建设公司
补偿器种类
不锈钢波纹管膨胀节
监理单位
*****集团监理公司
补偿器规格
SZBDN100-1.6/△x80
施工单位
*****集团建设公司
预拉伸（压缩）
时间
起2005年11月5日
止2005年11月5日
现场气温
10℃
预拉伸（压缩）情况
设 计
实 际
安装部位
中单元轴
中单元轴
固定支架间距
42m
42m
固定支架安装情况
符合设计要求
符合设计要求
介质最高温度

预拉伸（压缩）依据
产品合格证
产品合格证
拉伸（压缩）使用器械名称
千斤顶
千斤顶
拉伸（压缩）量
80mm
80mm
拉伸（压缩）后的处理
拉伸器械的拆除
拉伸器械已拆除
情况说明及问题处理：

波纹管伸缩器预拉伸试验合格。

班组长： 主要操作人：

施工单位检
查评定结果

专业技术负责人： 专业质量检察员： 2005年11月5日

监理（建设）
单位验收结论

专业监理工程师： 2005年11月5日

归档编号C3－2－2
隐蔽工程检查验收记录汇总表

工程名称：*****小区12＃楼外线 2005年10 月30 日 共 1 页第 1 页

序
号
隐蔽记
录编号

隐蔽记录名称
隐 蔽
部 位
检查隐蔽
时 间
检查验收意见
参检人员
姓 名

1

2

3

C3－2－1

C3－2－1

C3－2－1

室外给水管道隐蔽记录

室外采暖管道隐蔽记录

室外排水管道隐蔽记录

地下部分

地下部分

地下部分

2005.10.18

2005.10.18

2005.9.28

同意隐蔽

同意隐蔽

同意隐蔽

*****

*****

*****

专业技术负责人： 资料整理人：
归档编号C3-2-1

室外给水 管道隐蔽工程检查验收记录

工程名称
*****小区12#楼外线
检查日期
2005年10月18日
填表日期
2005年10月18日
建设单位
*****集团房产公司
施工单位
*****项目部
监理单位
*****集团监理公司
分项工程
给水工程
隐蔽部位
地下部位
直埋与管沟
直埋
设计图号
管－02
管道材种
UPVC管
管道规格、
数 量
De75-63
主要操
作人
*****
隐

蔽

检

查

情

况
位置标记
距南侧外墙5.5米
标高、坡度、坡向
埋深不小于1.5米，坡向主管路
基座、支架
混凝土固定支架
管材、阀件材质、
接口方式、接头材质
UPVC管材，管件，粘接
防腐措施

保温方式

管洞处理
回填细砂
压力、灌水试验结果
水压试验合格
安全距离
符合施工规范规定
冲洗、吹扫、清洗
冲洗出水洁净无杂物

说

明

或

草

图

施工单位检查评定结果：

专业技术负责人：
专业质量检查员： 年 月 日

监理（建设）单位验收结论：

专业监理工程师： 年 月 日

归档编号C3-2-1

室外采暖 管道隐蔽工程检查验收记录

工程名称
*****12#楼外线
检查日期
2005年10月18日
填表日期
2005年10月18日
建设单位
*****集团房产公司
施工单位
*****项目部
监理单位
*****集团监理公司
分项工程
采暖工程
隐蔽部位
地下部位
直埋与管沟
直埋
设计图号
管－02
管道材种
焊接钢管
管道规格、
数 量
DN80－70
主要操作人
*****
隐

蔽

检

查

情

况
位置标记
距南侧外墙3米
标高、坡度、坡向
埋深不小于1.3米，坡向主管路
基座、支架
角钢混凝土固定支架
管材、阀件材质、
接口方式、接头材质
焊接钢管，焊接接口
防腐措施
刷防锈漆二遍
保温方式
聚氨脂泡沫塑料保温40mm厚
管洞处理
回填细砂
压力、灌水试验结果
水压试验合格
安全距离
符合施工规范规定
冲洗、吹扫、清洗
冲洗出水洁净无杂物

说

明

或

草

图

施工单位检查评定结果：

专业技术负责人：
专业质量检查员： 年 月 日

监理（建设）单位验收结论：

专业监理工程师： 年 月 日

归档编号C3-2-1

室外排水 管道隐蔽工程检查验收记录

工程名称
*****12#楼外线
检查日期
2005年9月28日
填表日期
2005年9月28日
建设单位
*****集团房产公司
施工单位
*****项目部
监理单位
*****集团监理公司
分项工程
排水工程
隐蔽部位
地下部位
直埋与管沟
直埋
设计图号
管－03
管道材种
混凝土管
管道规格、
数 量
DN300
主要操作人
*****
隐

蔽

检

查

情

况
位置标记
距北侧外墙3米
标高、坡度、坡向
起点标高122.15，始点标高117.3，坡向东侧主管路
基座、支架
原土夯实
管材、阀件材质、
接口方式、接头材质
带釉钢瓦管，1：2水泥砂浆接口
穿公路处混凝土排水管，1：2水泥砂浆接口
防腐措施

保温方式

管洞处理
管洞四周粘土夯实
压力、灌水试验结果
通水试验畅通，无堵漏
安全距离
符合施工规范规定
冲洗、吹扫、清洗

说

明

或

草

图

施工单位检查评定结果：

专业技术负责人：
专业质量检查员： 年 月 日

监理（建设）单位验收结论：

专业监理工程师： 年 月 日

归档编号C3－3－1
管道 压力（灌水）试验记录

工程名称
*****12＃楼外线
施工单位
*****
项目部
建设单位
房产公司
分项工程名称
采暖工程
试压（灌水）系统
室外采暖
系统
监理单位
监理公司
试压灌水部位
采暖管路
设计图号
管－02
平均气温
10 0C
管道材种
焊接钢管
管道规格
DN80－70
管道长度
55 m
试压时间
2005年10月22日起至2005年10月22日
10时止
填表日期
2005年10月22日

试 压 情 况
情况说明与问题处理：

水压试验，压力升至0.9MPa后，观察

10min未发现有渗漏现象，压降为0.02MPa，满

足要求。

班（组）长： 主要操作人：
试压依据

施工图管－01
试压类别

水压
工作压力

0.6MPa
试验压力

0.9MPa
稳压时间
（水位观查时间）

10min
允许压降

≤0.05MPa
实际压降
（水位降落）

0.02MPa
灌水高度

外观检查

施工单位检
查评定结果

专业技术负责人： 专业质量检查员： 年 月 日

监理（建设）
单位验收结论

专业监理工程师： 年 月 日

归档编号C3－3－1
管道 压力（灌水）试验记录

工程名称
*****12＃楼外线
施工单位
*****
项目部
建设单位
房产公司
分项工程名称
给水工程
试压（灌水）系统
给水系统
监理单位
监理公司
试压灌水部位
给水管路
设计图号
管－02
平均气温
13 0C
管道材种
UPVC管
管道规格
De75－63
管道长度
36 m
试压时间
2005年10月12日起至2005年10月12日
9时止
填表日期
2005年10月12日

试 压 情 况
情况说明与问题处理：

水压试验，压力升至0.9MPa后，观察

10min未发现有渗漏现象，压降为0.03MPa，满

足要求。

班（组）长： 主要操作人：
试压依据

施工图管－01
试压类别

水压
工作压力

0.6MPa
试验压力

0.9MPa
稳压时间
（水位观查时间）

10min
允许压降

≤0.05MPa
实际压降
（水位降落）

0.03 MPa
灌水高度

外观检查

施工单位检
查评定结果

专业技术负责人： 专业质量检查员： 年 月 日

监理（建设）
单位验收结论

专业监理工程师： 年 月 日

归档编号：C3－3－2
阀 门 检 验 试 验 记 录

工程名称
*****12＃楼外线
建设单位
*****房地产公司

平均气温

130C
分项工程
给水工程
施工单位

*****建设公司

监理单位
*****监理公司
同批数量
3个
阀门名称

球 阀

规格型号

阀门材质

UPVC

试验数量
1

使用部位

给水管路

试验时间

生产厂家

密封类别

试 压 情 况

情况说明及问题处理：

给水管路所有的阀门在安装前进行强度和严

密性试验，强度试验采用水压，试验压力达到

2.4mp后持续60m压力不变，严密性试验采用气

压，试验压力达到1.76mp后持续30m压力不变

，阀门启闭灵活，无渗漏，试验合格。

班组长： 主要操作人：

试压依据

强度试验

严密性试验

施工图

施工图

试压类别

水压

气压
公称压力
1.6mp

1.6mp
试验压力
2.4mp

1.76mp
持续时间
60m

30m
标准要求
不渗漏

不渗漏
实际情况
无渗漏

无渗漏
启闭检查
无卡堵

无卡堵
外观检查
合格

合格

施工单位检查评定结果

专业技术负责人： 专业质量检查员： 年 月 日

监理建设单位验收结论

专业监理工程师： 年 月 日

归档编号：C3－3－2
阀 门 检 验 试 验 记 录

工程名称
*****12＃楼外线
建设单位
*****房地产公司

平均气温

130C
分项工程
采 暖 工 程
施工单位

*****建设公司

监理单位
*****监理公司
同批数量
2个
阀门名称

闸 阀

规格型号

阀门材质

铁

试验数量
1

使用部位

采 暖 管 路

试验时间

生产厂家

密封类别

试 压 情 况

情况说明及问题处理：

采暖管路所用的阀门在安装前进行强度和严

密性试验，强度试验采用水压，试验压力达到

2.4mp后持续60m压力不变，严密性试验采用气

压，试验压力达到1.76mp后持续30m压力不变

，阀门启闭灵活，无渗漏，试验合格。

班组长： 主要操作人：

试压依据

强度试验

严密性试验

施工图

施工图

试压类别

水压

气压
公称压力
1.6mp

1.6mp
试验压力
2.4mp

1.76mp
持续时间
60m

30m
标准要求
不渗漏

不渗漏
实际情况
无渗漏

无渗漏
启闭检查
无卡堵

无卡堵
外观检查
合格

合格

施工单位检查评定结果

专业技术负责人： 专业质量检查员： 年 月 日

监理建设单位验收结论

专业监理工程师： 年 月 日

归档编号C3-3-4
室外排水管道、通水试验记录

工程名称
*****12＃楼外线
施工单位
*****项目部
建设单位
房产公司
分项工程
排水工程
供水设备名称
水 泵
监理单位
监理公司
通水日期
2005.10.26起至2005.10.26日13时止
填表日期
2005.10.26
平均气温
90C

试 压 情 况

情况说明及问题处理：

室外排水管道施工完毕后，接入临时供水进行

通水试验，通水后于终端观察排水畅通、无堵漏现

象。

班（组）长： 主要操作人：

通水系统
（器具）

室外排水系统

通水方法

加压设备临时供水

供水压力

设计

0.4MPa

实际

0.4MPa

总供水点

12处

总放水点

1处

通水结果

排水通畅、无堵漏

施工单位检
查评定结果

专业技术负责人： 专业质量检查员： 年 月 日

监理（建设）
单位验收结论

专业监理工程师： 年 月 日

归档编号C3－3－8
室外给水管道冲洗、吹扫、清洗记录

工程名称
*****小区12＃楼外线
填表日期
2005.11.9
平均气温
100C
建设单位
房地产公司
施工单位
*****项目部
监理单位
监理公司
分项工程
室外给水工程
管径
mm
管道长度
36 m
采用设备名称、型号、性能参数
水泵 Φ50 扬程50米
冲洗、吹扫日期 2005 年11月 9日起至 2005年11 月9日14时止

试压情况

冲洗、吹扫、清扫情况说明与问题处理：

室外给水管道系统试压后在进口处注水，于

末端泄水阀处放水观察。出水洁净无污物。

班（组）长： 主要操作人：

冲洗（吹扫）系统

室外给水系统

冲洗（吹扫）方法

通水

冲洗（吹扫）介质

水

系统工作压力

0.6MPa

冲洗（吹扫）介质压力

0.7MPa

冲洗（吹扫）时间

2小时

冲洗（吹扫）结果

出水洁净无污物

施工单位
