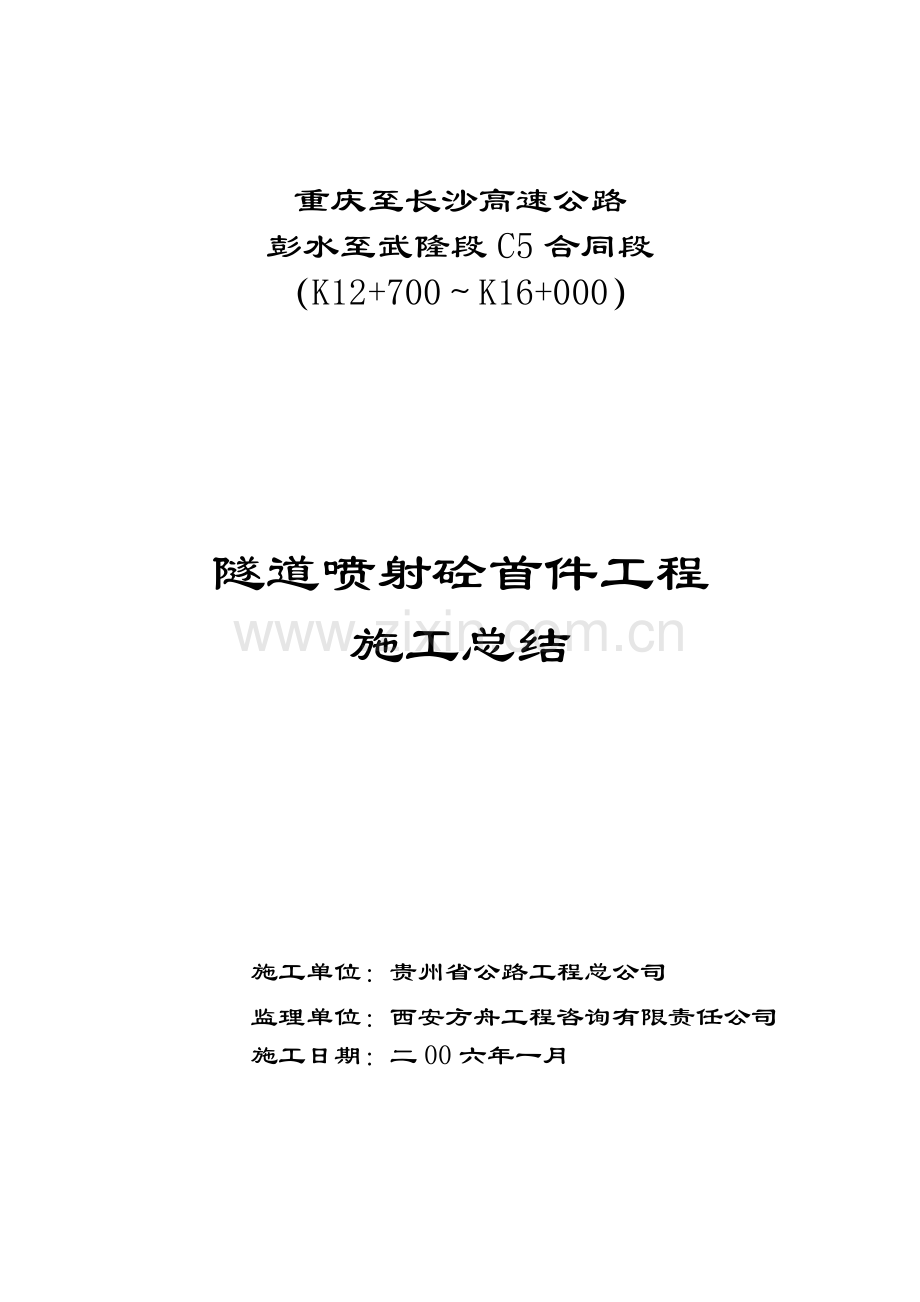

重庆至长沙高速公路彭水至武隆段C5合同段（K12+700K16+000）隧道喷射砼首件工程 施工总结 施工单位：贵州省公路工程总公司监理单位：西安方舟工程咨询有限责任公司施工日期：二00六年一月致：重庆彭武高速公路CJ1总监办：我部已完成隧道喷身砼施工总结报告，现呈报贵办，请审核批准。此致！ 承包人： 施工单位：贵州省公路工程总公司日期：驻地监理组意见及签名、日期：总监办意见及签名、日期：一、编制目的 为实现东南公司提出的“实施精品战略，确保100%优良工程”的彭武高速公路建设质量目标，我部在隧道施工中，通过首件喷射砼支护，确定最佳施工工艺、施工机具及人员组合，指导将来隧道喷射砼支护施工，使施工规范化、程序化。 二、编制依据1、公路技术规范招标文件2、公路隧道设计规范JTJ D70-20043、公路隧道施工技术规范（JTJ042-94）4、公路隧道通风照明设计规范JTJ 026.1-19995、施工图设计（五）、喷射砼原材料1、水泥采用P.032.5普通硅酸盐水泥，使用前做强度复检试验；2、速凝剂要求初凝不超过5min，终凝不超过10 min，并根据水泥品种、水灰比等通过试验确定最佳掺量并在使用时准确计量；3、砂采用硬质洁净的中粗砂，细度模数大于2.5，含水率一般为57，使用前一律过筛；4、石料选用0.51.5cm机制瓜米石，硬度合格，未含有有害杂质；5、水中不得含有影响水泥正常凝结硬化的有害杂质，符合工程用水的有关标准。6、配合比要求：喷射砼水灰比一般以0.40.45为宜，含砂率一般为4555，低于45或高于55均容易造成堵管、回弹量大、强度低且收缩增大。初喷时，水泥：砂：石应取1：2：(1.52)7、喷射砼的配合比及拌和均匀性每班检查不得少于两次。喷射砼材料计量，应以质量计量，其允许误差为：水泥与速凝剂各为2%；砂与石料各为5%。（六）、施工机械喷射砼的施工机具应符合下列规定：1、密封性好，不漏水，不漏气。2、生产能力(干混合料)为35m3/h；3、输送连续、均匀；允许输送的集料最大粒径为2.5mm；输送距离(干混合料)：水平方向为100m、垂直方向30m；4、混合料的拌和应采用强制式拌和机；5、供水设施应保证喷头处的水压为0.150.2MPa,水压应稍高于风压。喷射时风压为0.10.15Mpa。（七）、施工要点1、在喷射砼之前，应用水或高压风管将岩壁面的粉尘和杂物冲洗干净；松动的石块或挡喷砼的物体时，应及时清除。2、在未上混凝土拌和料之前，先开高压风及高压水，如喷嘴风压正常，喷出来的水和高压风应呈雾状。如喷嘴风压足，可能是出料口堵塞；如喷嘴风不出，可能是输料管堵塞。这些故障应及时排除，再开电动机，先进行空转，待喷机运转正常后才开始投料、搅拌和喷射。 3、喷射时分段长度不超过6m，分部为先下后上，分块大小为2m2m，并严格按先墙后拱，先下后上的顺序进行喷射，以减少混凝土因自重而引起滑动或脱落现象的发生。 4、掌握好喷嘴与受喷面的距离与角度；喷嘴与岩面的距离为0.61.2m，过大或过小都会增加回弹量；有钢筋网时，喷射距离可小于0.6m。喷嘴与受喷面垂直，并稍微偏向刚喷射的部位(倾斜角不大于100),则回弹量最小,喷射效果和质量最佳.对于岩面凹陷处应先喷和多喷,而在凸出处应的后喷和少喷。 5、一次喷射砼厚度应按设计厚度和喷射部位确定，初喷厚不得小于46cm；510cm的厚度应一次喷成，15cm厚以上时，喷射作业应以适当厚度分层进行。岩面有较大凹面时，应结合初喷予以找平。喷射砼厚度：边墙为710cm，拱部为56cm。分层喷射砼厚，一般为粗集料最大粒径的两倍，如一次喷射厚度小于5cm时，使用的石子的最大粒径也要相应减小。喷射砼厚度控制可以埋置检测钉。 6、分层喷射间隔时间不得太短，一般要求在初喷混凝土终结以后，再进行复喷；当间隔时间较长时，复喷前应将初喷砼表面清洗干净；且复喷时应将凹陷处进一步找平。 7、喷射时对受喷岩面作均匀的顺时针方向的螺旋转动，一圈压半圈的横向移动，螺旋直径均为2030mm,以使砼喷射密实； 8、回弹率控制：拱部不超过40%，边墙不超过30%，挂钢筋网后回弹率不超过5%，回弹物不能重复利用。9、采用钢筋网喷射混凝土时，可在岩面喷射一层混凝土后再进行钢筋网的铺设，并在锚杆安设后进行。钢筋网应符合(1)钢筋使用前应清除锈蚀；(2)钢筋网应随受喷面的起伏铺设，与受喷面的间隙一般不大于3cm；(3)钢筋网应与锚杆或其他固定装置连接牢固，在喷射混凝土时不得晃动。10、当开挖面采用钢架支护时，钢架与围岩应尽量靠近，钢架与围岩之间应充填密实，间隙过大时应用钢楔或砼砌块顶紧，单侧其点数不小于8个，喷射砼应由两侧拱脚向上对称喷射，并将钢架覆盖。11、在有水地段喷射砼应采用如下措施：涌水点不多时用开缝摩擦锚杆或胶管进行导水处理后再行喷射；当涌水范围大时，设树枝状排水导管后再喷射或设泄水孔，边排水边喷射。改变配合比增加水泥用量，先喷干混合料待其与涌水融合后再逐渐加水喷射，喷射时由远而近逐渐向涌水点逼近，然后在涌水点加设导管将水引出，再在导管附近喷射。12、喷射砼终凝12h后进行洒水养护、时间不少于7天。13、钻爆作业实施爆破时，必须与喷射砼间隔4h以上，以免影响砼质量。 （八）、喷射砼的检查1、外观鉴定：无漏喷、离鼓、裂缝、钢筋网外露现象，平整度不大于5cm。2、空洞检测，检测方法：凿孔或雷达检测仪：每10m检查一个断面，每个断面从拱顶中线起每3m检查1点。3、喷层厚度 (1)检测方法：凿孔或雷达检测仪：每10m检查一个断面，每个断面从拱顶中线起每3m检查1点。(2)合格标准：平均厚度大于等于设计厚度；检查点的60%大于等于设计厚度；最小厚度大于等于0.5设计厚度，且大于等于50。（九）、喷射砼的安全1、喷射砼支架应牢固可靠。2、喷射手应佩必要的防护用品。3、注浆管喷嘴严禁对人放置。
