美国友邦保险有限公司广东分公司捷泰办公室竣工文档.doc

[键入文字]

工程编号：GZ-CO-TIS1216171

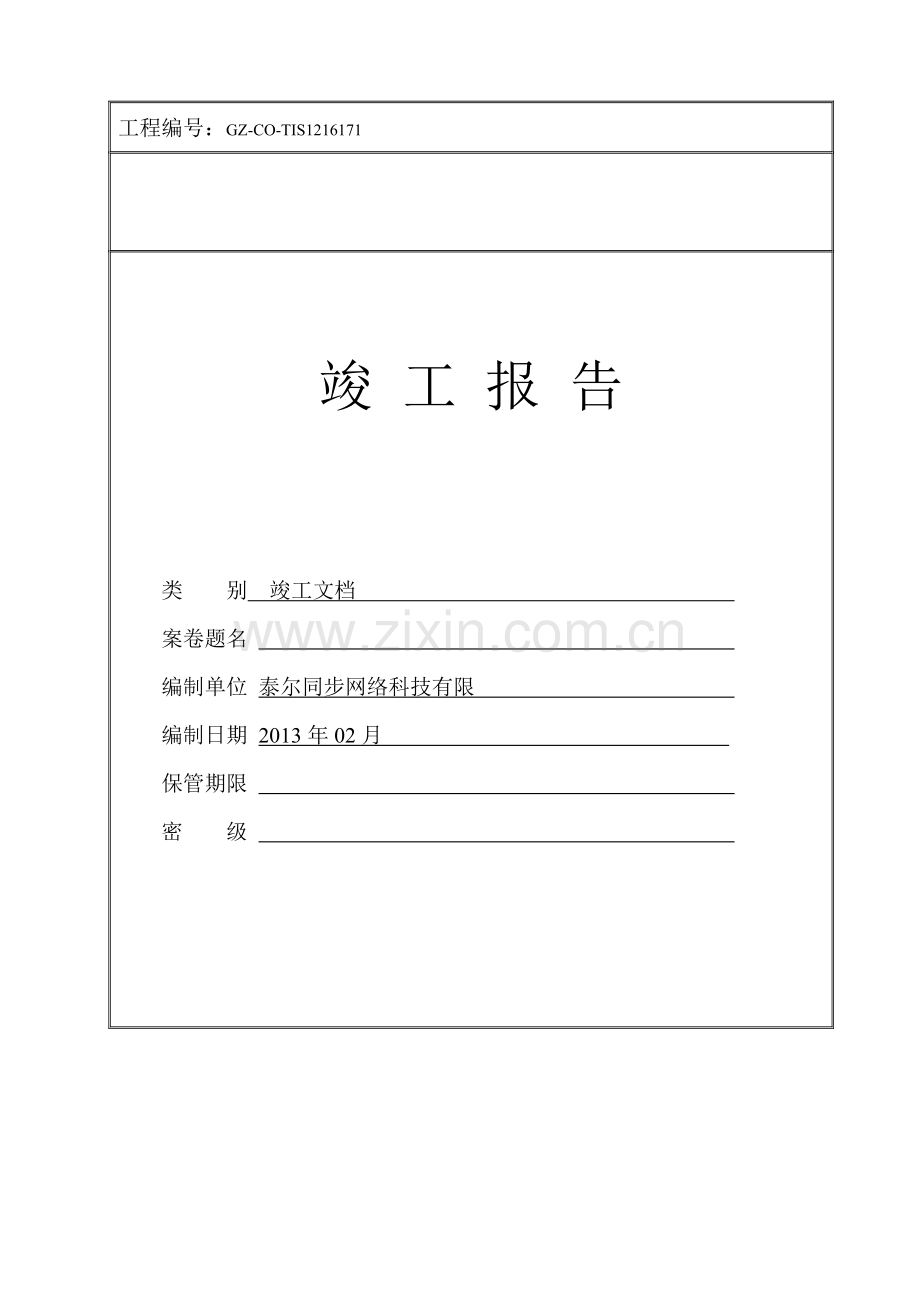

竣 工 报 告

类 别 竣工文档
案卷题名
编制单位 泰尔同步网络科技有限
编制日期 2013年02月
保管期限
密 级

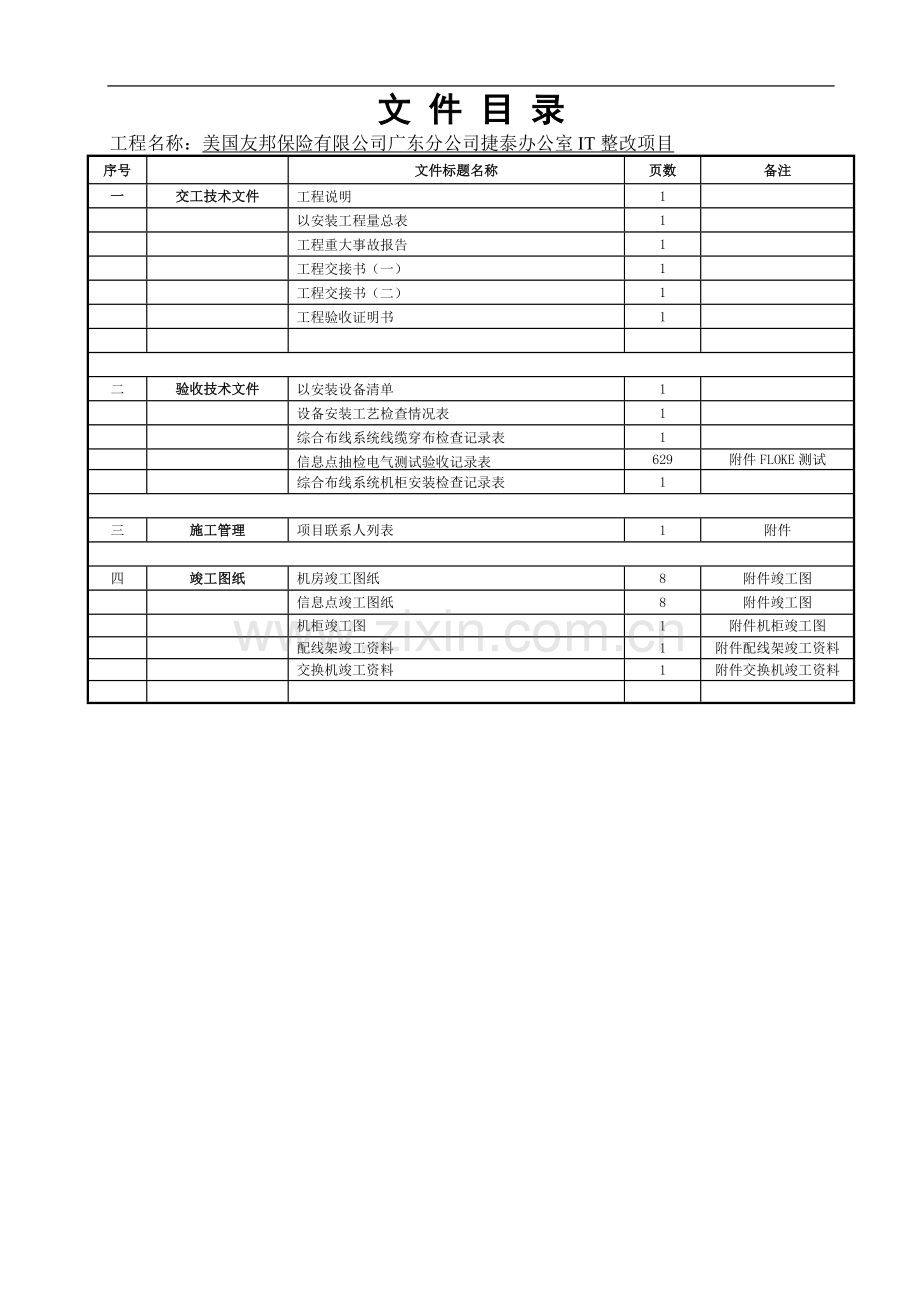

文 件 目 录
工程名称：美国友邦保险有限公司广东分公司捷泰办公室IT整改项目
序号

文件标题名称
页数
备注
一
交工技术文件
工程说明
1

以安装工程量总表
1

工程重大事故报告

1

工程交接书（一）
1

工程交接书（二）
1

工程验收证明书
1

二
验收技术文件
以安装设备清单
1

设备安装工艺检查情况表
1

综合布线系统线缆穿布检查记录表
1

信息点抽检电气测试验收记录表
629
附件FLOKE测试

综合布线系统机柜安装检查记录表
1

三
施工管理
项目联系人列表
1
附件

四
竣工图纸
机房竣工图纸
8
附件竣工图

信息点竣工图纸
8
附件竣工图

机柜竣工图
1
附件机柜竣工图

配线架竣工资料
1
附件配线架竣工资料

交换机竣工资料
1
附件交换机竣工资料

美国友邦保险有限公司广东分公司捷泰办公室IT整改项目
交工技术文件
密级：
建设项目名称 ：美国友邦保险有限公司广东分公司捷泰办公室IT整改项目
单项工程名称 ：捷泰办公室IT整改项目
建 设 单 位 ： 美国友邦保险有限公司广东分公司
监 理 单 位 ：
施 工 单 位 ： 泰尔同步网络科技有限公司
2013年2月

交 工 技 术 文 件 目 录

序号
文件名称
制作单位
制作日期
页数
1
工程说明
泰尔同步网络科技有限公司
2013/2/5
1
3
以安装工程量总表
泰尔同步网络科技有限公司
2013/2/5
1
4
工程重大事故报告
泰尔同步网络科技有限公司
2013/2/5
1
5
工程交接书（一）
泰尔同步网络科技有限公司
2013/2/5
1
6
工程交接书（二）
泰尔同步网络科技有限公司
2013/2/5
1
7
工程验收证明书
泰尔同步网络科技有限公司
2013/2/5
1

工 程 说 明
一、 工程概况：
本工程为美国友邦保险有限公司广东分公司捷泰办公室IT整改项目，本次施工是捷泰办公室IT整改项目，包括：综合布线，机房工程，空调系统，气体灭火系统，高清视频会议，无线发射，IT机房搬迁等各项工程。
工程项目内容：
本工程于2012年1月开工，工程中综合布线：主机房位于4F，2F，3F，5F，19F，20F，21F各设有一个HUB间。从主机房设有11条室内光纤连接各层HUB间，设有9条语音大对数电缆连接各层HUB间，信息点共有1016个，其中语音数据点387个，网络数据点629个，临时室内光纤7条，语音大对数电缆1条。机房工程：安装有一套配电箱，一个语音科隆箱，6个网络机柜。空调系统安装有2台空调制冷机组。配置有FM200气体灭火系统一套。

建设项目名称：捷泰办公室IT整改项目
建设单位名称：美国友邦保险有限公司广东分公司
施工单位名称：泰尔同步网络科技有限公司

已安装工程量总表
项目名称：捷泰办公室IT整改项目 项目编号：GZ-CO-TIS1216171
建设地点：捷泰广场4楼
序号
项目
单位
数量
备注
1
布放办公室信息点及端接
个
1016
康普
2
金盾42U网孔式机柜（800x800x2045mm，黑色，前后门双开）

台
6
PSR8842

3
机架式水平PDU
条
12
Clever

4
APC C13-C14 PDU 10A 2米电源跳线
条
30
ANC-MISC-10A

5
室内多模光纤
条
18
qup
6
语音大对数线缆
条
10

7
24口康普超五类配线架

个
35
康普

8
25口语音配线架

个
36

9
1U线缆管理器(配线架)
条
66
康普

10
大金5匹天花式空调
DAIKIN

台
2
F015508（序列号）
F016759（序列号）
11
无线AP接入点

台
3
TENDA W303R 300M
12
CISCO Quick Set C20
（序列号：F1AN10E00070）
台
1
包含主机编解码器，支持双流，含4倍高清1080P镜头1个，桌面型全向增强型麦克风1个
已安装工程量总表
项目名称：捷泰办公室IT整改项目 项目编号：GZ-CO-TIS1216171
建设地点：捷泰广场4楼
序号
项目
单位
数量
备注
1
500回科隆配线架(含模块)
个
1

2
光纤配线加
个
20

3

Cisco 无线AP接入点(AIR-CAP3502E-C-K9）

台

5
FGL1645S5K8
FGL1648S6K9
FGL1648S6KA
FGL1648S6KB
FGL1648S6KC
4
Cisco 无线AP接入点

台

9
FGL1645S5KA
FGL1645S5KB
FGL1645S5KC
FGL1645S5KD
FGL1645S5K7
FGL1645S5K8
FGL1645S5K9
FGL1645S5KV
FGL1645S5KZ
工程交接书（一）
项目名称：捷泰办公室IT整改项目 项目编号：GZ-CO-TIS1216171
建设地点：捷泰广场4楼
序号
项目
单位
数量
备注
1
机房内配电箱
个
1

2
天花栅格式灯盘（1200*600)

台
6
三雄
3
强电用金属桥架-300x105

米
30
Aiworld

4
弱电开放式下走线桥架-400x105

米
20
Aiworld

5
AVOCENT 远程KVM16口控制器

套
个

1
MPU2016

6
AVOCENT 远程KVM模块

个
16
MPUIQ-VMC

7
HFC-227ea药剂气柜

个
1
70L

8
HFC-227ea药剂

公斤

60
HFC-227ea

9
气体灭火控制器

个

1
1区

10

11

12

工 程 交 接 书(二)

验收情况：
本工程于 2012年10月开工 2013年 2月 完工。经建设单位、监理单位、施工单位三方检查，工程质量符合要求。
附件：
1、 竣工图纸
2、 测试报告
3、 竣工验收资料

工程交接意见：

验收人员（签名）：

建设单位（盖章）：

项目负责人：

日期：

监理单位（盖章）：

项目负责人：

日期：

施工单位（盖章）：

项目负责人：

日期：

工程竣工终验报告
建设项目名称
美国友邦保险有限公司广东分公司捷泰办公室IT整改项目
建设单位
美国友邦保险有限公司广东分公司
单位工程名称
捷泰办公室IT整改项目
监理单位

建设地点
捷泰广场4F
施工单位
泰尔同步网路科技有限公司
开工日期
2201年10月
竣工日期
2013年2月
开工日期
2012年10月
工程内容
详见安装工程量总表

验收意见及施工质量评语：

施工单位代表：

施工单位签章：

日 期： 年 月 日

监理单位代表：

监理单位签章：

日 期： 年 月 日

建设单位代表：

建设单位签章：

日 期： 年 月 日

工 程 验 收 证 书
项目名称：捷泰办公室IT整改项目 项目编号：GZ-CO-TIS1216171
验收日期：
工 程 名 称
捷泰办公室IT整改项目
工 程 地 址
捷泰广场4F
工 程 总 投 资

合同工期

施 工 日 期
开工日期：2012年10月
完工日期：2013年2月
工程内容简述：本工程于2012年1月开工，工程中综合布线：主机房位于4F，2F，3F，5F，19F，20F，21F各设有一个HUB间。从主机房设有11条室内光纤连接各层HUB间，设有9条语音大对数电缆连接各层HUB间，信息点共有1016个，其中语音数据点387个，网络数据点629个，临时室内光纤7条，语音大对数电缆1条。机房工程：安装有一套配电箱，一个语音科隆箱，6个网络机柜。空调系统安装有2台空调制冷机组。配置有FM200气体灭火系统一套。

验收意见及评定等级：

验收人员签名：
建设单位：

（盖章）

监理单位：

（盖章）

施工单位：

（盖章）

弱电系统工程

验 收 技 术 文 件

建设项目名称 ： 捷泰办公室IT整改项目
单项工程名称 ： 捷泰办公室IT整改项目
单位工程名称： 捷泰办公室IT整改项目

建 设 单 位： 美国友邦保险有限公司广东分公司
监 理 单 位：
施 工 单 位： 泰尔同步科技有限公司
2013年 2月5日
验收技术资料总目录
工程名称：弱电系统工程
序号
目 录
页 数
备 注
1
已安装设备清单
1

2
设备安装工艺检查情况表
1

3
综合布线系统线缆穿布检查记录表
1

4
信息点抽检电气测试验收记录表
629
附件FLUKE测试
5
综合布线系统机柜安装检查记录表
1

已安装设备清单
项目名称：捷泰办公室IT整改项目 项目编号：GZ-CO-TIS1216171
序号
项目
单位
数量
备注
1
500回科隆配线架(含模块)
个
1

2
光纤配线加
个
20

3

Cisco 无线AP接入点(AIR-CAP3502E-C-K9）

台

5
FGL1645S5K8
FGL1648S6K9
FGL1648S6KA
FGL1648S6KB
FGL1648S6KC
4
Cisco 无线AP接入点

台

9
FGL1645S5KA
FGL1645S5KB
FGL1645S5KC
FGL1645S5KD
FGL1645S5K7
FGL1645S5K8
FGL1645S5K9
FGL1645S5KV
FGL1645S5KZ

已安装设备清单
项目名称：捷泰办公室IT整改项目 项目编号：GZ-CO-TIS1216171
序号
项目
单位
数量
备注
1
机房内配电箱
个
1

2
天花栅格式灯盘（1200*600)

台
6
三雄
3
强电用金属桥架-300x105

米
30
Aiworld

4
弱电开放式下走线桥架-400x105

米
20
Aiworld

5
AVOCENT 远程KVM16口控制器

套
个

1
MPU2016

6
AVOCENT 远程KVM模块

个
16
MPUIQ-VMC

7
HFC-227ea药剂气柜

个
1
70L

8
HFC-227ea药剂

公斤

60
HFC-227ea

9
气体灭火控制器

个

1
1区

10

11

12

已安装设备清单
项目名称：捷泰办公室IT整改项目 项目编号：GZ-CO-TIS1216171
序号
项目
单位
数量
备注
1
布放办公室信息点及端接
个
1016
康普
2
金盾42U网孔式机柜（800x800x2045mm，黑色，前后门双开）

台
6
PSR8842

3
机架式水平PDU
条
12
Clever

4
APC C13-C14 PDU 10A 2米电源跳线
条
30
ANC-MISC-10A

5
室内多模光纤
条
18
qup
6
语音大对数线缆
条
10

7
24口康普超五类配线架

个
35
康普

8
25口语音配线架

个
36

9
1U线缆管理器(配线架)
条
66
康普

10
大金5匹天花式空调
DAIKIN

台
2
F015508（序列号）
11

F016759（序列号）
12
无线AP接入点

台
3
TENDA W303R 300M

CISCO Quick Set C20
（序列号：F1AN10E00070）
台
1
包含主机编解码器，支持双流，含4倍高清1080P镜头1个，桌面型全向增强型麦克风1个

设备安装工艺检查情况表
项目名称：捷泰办公室IT整改项目 项目编号：GZ-CO-TIS1216171
序号
检 查 项 目
检 查 情 况
1
配线架端接安装
安装、线缆标签及扎放工艺良好
2
底合、面板安装
水平度、固定、接头及安装工艺符合施工规范。
3
线缆敷设、扎放
线缆标签、预留长度、扎放松紧符合设计要求和施工规范，无扭曲、打结现象。
4
模块端接
端接工艺、接触性能符合施工规范。
5
闭合式弱电线槽
水平度、固定、接头及安装工艺符合施工规范。
6
标准网络机柜
安装、固定、端接及安装工艺符合施工规范。

检查人员： 日 期：

综合布线系统线缆穿布检查记录表
项目名称：捷泰办公室IT整改项目 项目编号：GZ-CO-TIS1216171
施工单位
泰尔同步网络科技有限公司
施工负责人
徐建军
完成日期
2013年5月31日
工程完成情况
序号
线缆品牌、规格型号
根数
均长
备注
1
康普超五类线缆
1016
60
网络布线
2
室内多模光纤
18
150
网络布线
3

4

5

6

7

检查情况
两端预
留长度有无编号
有

线缆弯折有无情况
无

线缆外皮有无破损
无

松紧冗余
有

槽、管
利用率
30%

过线盒安装是否符合标准
是

检查人员 日期：2013年 2月 5 日
综合布线系统机柜安装检查记录表
项目名称：弱电系统工程 项目编号：TJ-FS-TIS1318026
日期： 2013 年2月5日
施工单位
泰尔同步网络科技有限公司
施工负责人
徐建军
完成日期
2013-5-5
工程完成情况
序号
机柜型号
台数
生产厂家
安装地点
安装方式
备注

PSR8842
6
金盾
4F主机房，HUH间
落地

检查情况
机柜稳固情况
固定牢固可靠。

水平度
垂直度
符合标准。

外观损坏、地脚锈蚀和清洁情况
无破损，无污渍。

接线配线工作方便情况
方便接线配线工作。

电源与接地情况
电源接地良好。

检查人员 日期：
