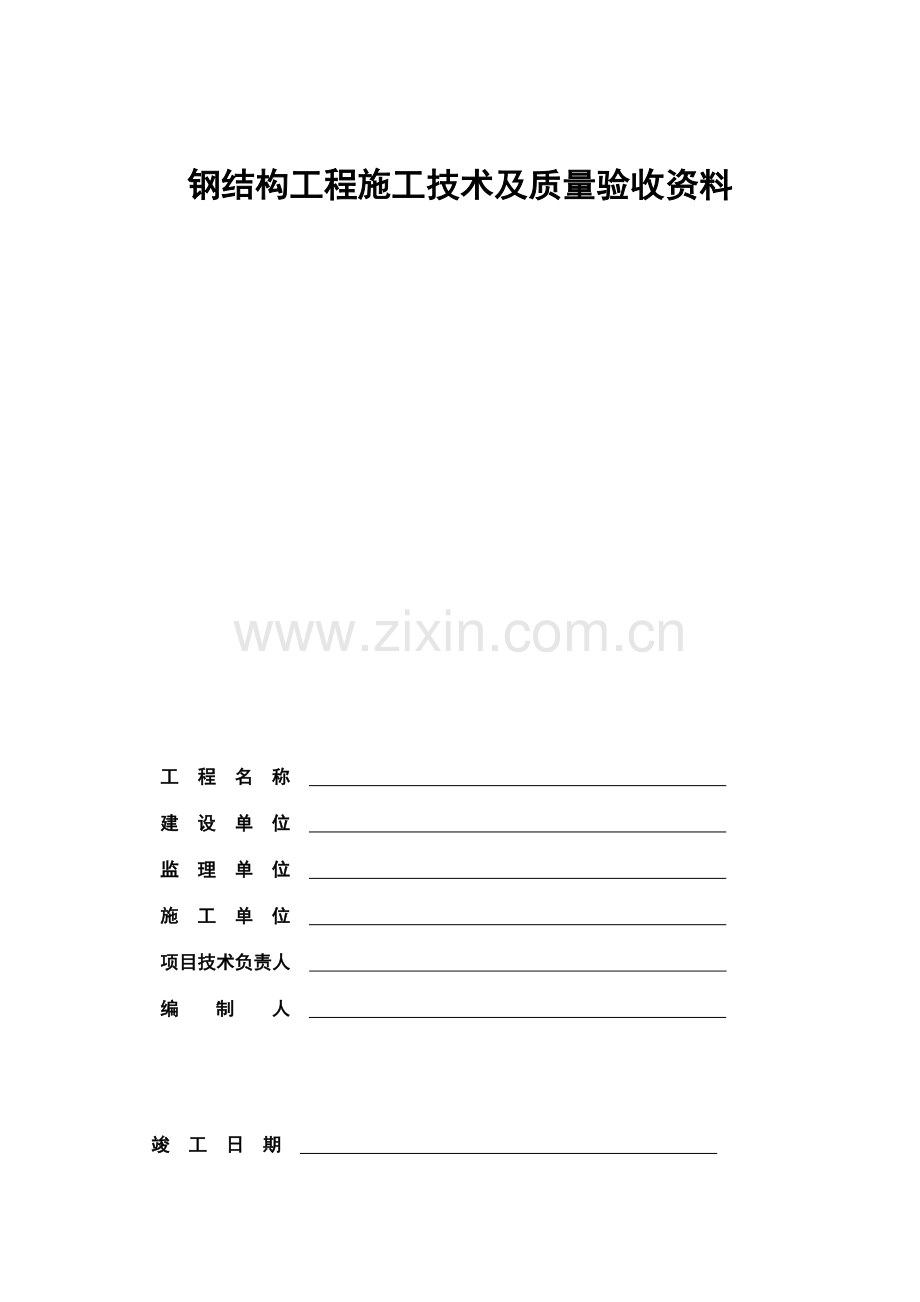

钢结构工程施工技术及质量验收资料

工 程 名 称
建 设 单 位
监 理 单 位
施 工 单 位
项目技术负责人
编 制 人

竣 工 日 期

开工报告
建设单位： 鲁JJ-006
工程名称

工程地点

施工单位

监理单位

建筑面积
㎡
结构
层数

中标价格
万元
承包
方式

定额工期
天
计划开
工日期
年 月 日
计划竣工
日期
年 月 日
合同
编号

说明
1.□ 济南市建设工程施工许可证（复印件）
2.□ 施工组织设计（含主要管理人员和特殊工种资格证明）
3.□ 施工测量放线
4.□ 主要人员、材料、设备进场
5.□ 施工现场道路、水、电、通讯等已达到开工条件
年 月
上述工作以就绪，定于 年 月 日 正式开工，希望监理（建设）单位于 日 前进行审核，特此报告。

施工单位：

项目经理： (公章)

年 月 日
审核意见：

总监理工程师（建设单位项目负责人）： (公章)

年 月 日

山东省建设工程质量监督总站监制
钢结构工程概况表

鲁GG-001
一
般
情
况
工程名称

建设单位

建设用途

设计单位

建设地点

监理单位

建筑面积

施工单位

结构类型

基础类型

总层数

地上层数

地下层数

钢构总重

地上吨数

地下吨数

主体总高

最大跨度

抗震等级

结构安全等级

合同开工日期

合同竣工日期

钢结构主体主要特征、特点、技术要求和质量标准简要介绍

其他

山东省建设工程质量监督总站监理制
钢结构工程施工现场质量管理检查记录

鲁GG-002
工程名称

施工许可证号

建设单位

项目负责人

设计单位

项目负责人

监理单位

总监理工程师

总包单位

施工单位

序号
项 目
内 容
1
施工单位钢结构施工资质

2
现场质量管理体系

3
质量控制及检验制度

4
施工技术标准

5
主要专业工种操作上岗证书

6
施工图审查情况

7
施工组织设计、施工方案及审批

8
检测计量器具

检查结论：

专业监理工程师
（建设单位专业负责人）： 年 月 日
山东省建设工程质量监督总站监理制
施工组织设计（施工方案）报审卡

鲁GG-003
送审报告
致：
工程施工组织设计（施工方案）编制完成，经我单位审核完毕，现呈报，请批示。

申报单位： （章）

日 期：
审批结论

监理（建设）单位： （章）
监理工程师（建设单位专业负责人）：
日 期：
山东省建设工程质量监督总站监理制
技术（安全）交底记录

鲁GG-004
工程名称

施工单位

分项工程名称

交底日期

交底日期：
签字栏
项目技术负责人：
交底人：
接受人：

山东省建设工程质量监督总站监理制
图纸会审、设计变更、洽商记录汇总表

鲁GG-005
工程名称

施工单位

序号
记录名称
编号
页数
发生日期
备 注

编制人

编制日期

注：图纸会审、设计变更、洽商记录附后。
山东省建设工程质量监督总站监理制
图纸会审记录

鲁GG-006
工程名称

时 间

地 点

专业名称

序号
图 号
问 题
答复意见

建设单位代表：

（公章）
设计单位代表：

（公章）
监理单位代表：

（公章）
施工单位代表：

（公章）
山东省建设工程质量监督总站监理制
设计变更通知单

鲁GG-007
工程名称

专业名称

设计单位名称

时 间

序号
图 号
变 更 内 容

设
计
变
更
提
出
单
位
项目负责人： （公章）
设
计
单
位
专业设计人员：

设计项目负责人： （公章）
山东省建设工程质量监督总站监理制
工程洽商记录

鲁GG-008
工程名称

专业名称

提出单位名称

日 期

序号
图 号
洽 商 内 容

签
字
栏
建设单位
设计单位
监理单位
施工单位

山东省建设工程质量监督总站监理制
取样送样试验见证记录

鲁GG-009
工程名称

取样部位

样品名称

取样数量

取样名称

取样日期

执行标准、规范

试验项目

见证记录：
取样人签字：
见证人签字：
填制日期：
山东省建设工程质量监督总站监理制
钢结构工程施工日志
鲁GG-010
工程名称
龙口天健汽车销售有限公司
日 历

天气情况

最高/最低温度
。C
风力
级
生产情况记录（施工部位、施工机械、劳动力情况、生产存在的问题等）：

技术质量安全工作记录（技术质量安全活动、检查评定验收、技术质量安全问题等）：

其他：

记录人：
山东省建设工程质量监督总站监制
工程质量事故调查记录

鲁GG-011
工程名称

日 期

调查时间

调查地点

参加人员
单 位
姓 名
职 务
电 话
被调查人

陪同调查人员

调
查
笔
录

现场证物照片

事故证据资料

被调查人签字

注：本表由调查人填写，各有关单位均保存一份。
山东省建设工程质量监督总站监理制
工程质量事故报告书

鲁GG-012
工程名称

建设地点

建设单位

设计单位

施工单位

建筑面积或工程量

结构类型

事故发生时间

上报时间

经济损失

事故经过、后果与原因分析：
事故发生后采取的措施：
事故责任单位、责任人及处理意见：
负责人

报告人

日 期

注：本表由报告人填写，各有关单位均保存一份。
山东省建设工程质量监督总站监理制
工程定位测量记录
鲁GG-013
工程名称

施工（测量）单位

图纸编号

施测日期

平面坐标依据

复测日期

高程依据

使用仪器

允许误差

仪器校验日期

定位抄测示意图：
详见后附示意图
复测结果：

符合设计及规范要求。
测量人
王书路
岗位证书号
030102903
复测人
沙建学
岗位证书号
030301363
验收意见
建设（监理）单位：

专业负责人：

年 月 日
施工（测量）单位：

项目技术负责人：

年 月 日
山东省建设工程质量监督总站监理制
标高抄测记录
鲁GG-014
工程名称

抄测日期

抄测部位

抄测内容

抄测依据：

1、 施工图
2、 钢结构施工及验收规范GB50205-2001
抄测说明：
经过测量得出以下结论：
1、 测定高度偏差控制在±3mm以内
2、 测量工具：水准仪、钢尺。
检查意见：

符合设计及规范要求。
验收意见
建设（监理）单位：

专业负责人：

年 月 日
施工单位：

项目技术负责人：

年 月 日
山东省建设工程质量监督总站监理制
钢结构主体整体垂直度、平面弯曲、标高观测记录

鲁GG-015
工程名称

结构形式

施工阶段

观测日期

观测说明与示意图（可附后）：
垂直度测量（全高）
平面弯曲（整体）
标高测量（全高）
观测部位
实测偏差（mm）
观测部位
实测偏差（mm）
观测部位
实测偏差（mm）

设计及规范要求（mm）

设计及规范要求（mm）

设计及规范要求（mm）

施测人：
栓查结论：
验
收
意
见
建设（监理）单位：

专业负责人：
年 月 日
施工单位：

项目技术负责人：
年 月 日
山东省建设工程质量监督总站监理制
钢结构工程材料、构配件出厂合格证及进场检验
（试验）报告汇总表

鲁GG-016
序号
材料、构配件名 称
规格
型号
合格证编 号
份数
生产厂家
进场检验报告编号
份数
使用部位
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

技术负责人： 质检员： 日期：
山东省建设工程质量监督总站监理制
材料、构配件进场检验记录

鲁GG-017
工程名称

检验日期

序号
名 称
规格型号
进场数量
质量证明
文件编号
检验项目
检验结果
备 注

检验结论：
验收意见
建设（监理）单位：

专业负责人：
年 月 日
建设（监理）单位：

专业技术负责人：
材料质检员：
年 月 日
山东省建设工程质量监督总站监理制
合格证贴条

鲁GG-018
物 资 名 称

合格证原编号

合格证代表数量

进货数量

工程总需要量

物资验收单编号

抽样试验委托单编号

抽样试验结论

供货单位

到货日期

查对标牌验收情况

合格证收到日期

（合格证粘贴处）

山东省建设工程质量监督总站监理制
复印件（抄件）贴条

鲁GG-019
物 资 名 称

合格证复印件原编号

合格证复印件代表数量

进货数量

工程总需要量

物资验收单编号

抽样试验委托单编号

抽样试验结论

供货单位

到货日期

查对标牌验收情况

合格证复印件收到日期

合格证原件存放单位

抄件单位（盖章）

抄件人签字

（复印件或抄件粘贴处）

山东省建设工程质量监督总站监理制
钢构件出厂合格证

鲁GG-020
工程名称

合格证编号

委托单位

钢材材质

除锈等级

防腐状况

焊药型号

焊条（丝）型号

加工日期

出厂日期

序号
构件名称及编号
构件数量
构件单重（Kg）
原材报告编 号
复试报告编 号
使用部位

备注：
制作单位技术负责人
填表人
制作单位名称
（盖章）

填表日期：
山东省建设工程质量监督总站监理制
钢构基础复验记录

鲁GG-021
工程名称

复验部位

建设单位

监理单位

基础施工图号

基础施工单位

钢构施工单位

复验日期

复检依据：
1、施工图纸
2、适用的国家标准、规范
3、基础施工单位提供的原始测量数据
复查内容：
复查结果：
鉴定处理意见：
参加
验收
单位
建设（监理）单位
基础施工单位
钢构施工单位
代 表：
年 月 日
代 表：
年 月 日
代 表：
年 月 日
山东省建设工程质量监督总站监理制
隐蔽工程检查记录

鲁GG-022
工程名称

检查部位

隐蔽项目

隐检日期

隐蔽依据：
隐检内容（可附简图说明）：
检查结论：
验
收
意
见
建设（监理）单位：

专业负责人：
年 月 日
施工单位：

项目技术负责人：
年 月 日
山东省建设工程质量监督总站监理制
焊接材料烘焙记录

鲁GG-023
工程名称

分部工程名称

建设单位

分项工程名称

焊材牌号

规 格（mm）

烘焙方法与要求：
序号
施焊部位
烘焙数量（Kg）
烘干温度（℃）
烘干时间（h）
保温温度（℃）
保温时间（h）
烘焙日期

施工单位

专业技术负责人
质量检查员
记录人

山东省建设工程质量监督总站监理制
钢结构零件热加工施工记录

鲁GG-024
工程名称

分部工程名称

建设单位

分项工程名称

热加工性质

热加工日期

序号
零件名称
零件
编号
规格
尺寸
使用部位
材质
加工温度（℃）
结束加工温度（℃）
要求
实际
要求
实际

施工单位

专业技术负责人
质量检查员
记录人

山东省建设工程质量监督总站监理制
钢结构零件边缘加工施工记录

鲁GG-025
工程名称

分部工程名称

建设单位

分项工程名称

加工性质

加工日期

序号
零件名称
零件
编号
规格尺寸
使用部位
材质
边缘刨削量（mm）
要求
实际

施工单位

专业技术负责人
质量检查员
记录人

山东省建设工程质量监督总站监理制
钢构件组装检查记录（焊接H型钢）

鲁GG-026
工程名称

建设单位

构件名称及编号

规格尺寸

执行标准

检查日期

序号
检查项目
允许偏差（mm）
实测偏差（mm）
备注
1
截面高度h
H<500
±2.0

500<h
±3.0

1000<h
±4.0

2
截面宽度b
±3.0

3
腹板中心偏移e
2.0

4
翼缘板垂直度Δ
b/1000且≤3.0

5
弯曲矢高（受拉构件除外）
l/1000且≤10.0

6
扭曲
h/2500且≤5.0

7
腹板局部平面度f
t<14
3.0

T≥14
2.0

检查结论:
验
收
意
见
建设（监理）单位：

专业负责人：
年 月 日
施工单位：

项目技术负责人：
年 月 日
山东省建设工程质量监督总站监理制
钢构件组装检查记录（焊接连接制作组装）

鲁GG-027
工程名称

建设单位

构件名称及编号

规格尺寸

执行标准

检查日期

序号
检查项目
允许偏差（mm）
实测偏差（mm）
1
对口错边
l/1000且≤3.0

间隙
±1.0

2
搭接长度
±5.0

缝隙
1.5

3
构件组装高度
±2.0

组装垂直度
b/100且≤3.0

中心编移
±2.0

4
型钢
错位
连接处
1.0

其他处
2.0

5
箱形
截面
高度
±2.0

宽度
±2.0

垂直度
b/200且≤3.0

检查结论:
验
收
意
见
建设（监理）单位：

专业负责人：
年 月 日
施工单位：

项目技术负责人：
年 月 日
山东省建设工程质量监督总站监理制
钢构件组装检查记录（单层钢柱）

鲁GG-028
工程名称

建设单位

构件名称及编号

规格尺寸

执行标准

检查日期

序号
检查项目
允许偏差（mm）
实测偏差（mm）
1
柱底面到柱端与桁架连接的最上一个安装孔距离1
±l/1500且不超过±15.0

2
柱底面到牛腿支承面的距离l1
l1 /2000且不超过±8.0

3
牛腿面的翘曲
2.0

4
柱身弯曲矢高
H/1200且≤12.0

5
柱身
扭曲
牛腿处
3.0

其他处
8.0

6
柱截面几何尺寸
连接处
±3.0

非连接处
±4.0

7
翼缘对腹板的垂直度
连接处
1.05

其他处
b/100且≤5.0

8
柱脚底板平面度
5.0

9
柱脚螺栓孔中心对柱轴线的距离
3.0

检查结论:
验
收
意
见
建设（监理）单位：

专业负责人：
年 月 日
施工单位：

项目技术负责人：
年 月 日
山东省建设工程质量监督总站监理制
钢构件组装检查记录（多节钢柱）

鲁GG-029
工程名称

建设单位

构件名称及编号

规格尺寸

执行标准

检查日期

序号
检查项目
允许偏差（mm）
实测偏差（mm）
1
一节柱高度H
±3.0

2
两端最外侧安装孔距离l3
±2.0

3
铣平面到第一个安装孔距离a
2.0

4
柱身弯曲矢高f
H/1500且≤5.0

5
一节柱的柱身扭曲
H/250且≤5.0

6
牛腿端孔到柱轴线距离l2
±3.0

7
牛腿的翘曲或扭曲
l2≤1000
2.0

l2>1000
3.0

8
柱底面尺寸
连接处
±3.0

非连接处
±4.0

9
柱底板平面度
5.0

10
翼缘对腹板的垂直度
连接处
1.5

其他处
b/100且≤5.0

11
柱脚螺栓孔中心对柱轴线的距离
3.0

12
箱型截面连接处对角线差
3.0

13
箱型柱身板垂直度
h(b)/150且≤5.0

检查结论:
验
收
意
见
建设（监理）单位：

专业负责人：
年 月 日
施工单位：

项目技术负责人：
年 月 日
山东省建设工程质量监督总站监理制
钢构件组装检查记录（焊接实腹钢梁）

鲁GG-030
工程名称

建设单位

构件名称及编号

规格尺寸

执行标准

检查日期

序号
检查项目
允许偏差（mm）
实测偏差（mm）
1
梁长度l
端部有凸缘支座板
0～-5.0

其他形式
±1/2500且不超过±10.0

2
端部高度h
h≤200
±2.0

h >200
±3.0

3
拱度
设计要求起拱
±1/5000

设计未要求起拱
10.0～-5.0

4
侧弯矢高
1/2000且≤10.0

5
扭曲
h/250且≤10.0

6
腹板局部平面度
t≤14
5.0

t>14
4

7
翼缘板对腹板的垂直度
b/250且≤3.0

8
吊车梁上翼缘与轨道接触面平面度
1.0

9
箱形截面对角线度
5.0

10
箱形截面两腹板至翼缘板中心线距离
连接处
1.0

其他处
1.5

11
梁端板的平面度(只允许凹进)
h/500且≤2.0

12
梁端板与腹板的垂直度
h/500且≤2.0

检查结论:
验
收
意
见
建设（监理）单位：

专业负责人：
年 月 日
施工单位：

项目技术负责人：
年 月 日
山东省建设工程质量监督总站监理制
钢构件组装检查记录（钢桁架）

鲁GG-031
工程名称

建设单位

构件名称及编号

规格尺寸

执行标准

检查日期

序号
检查项目
允许偏差（mm）
实测偏差（mm）
1
桁架最外端两个孔或两端支承最外侧距离
l≤24m
±3.0～-7.0

l>24m
5.0～-10.0

2
桁架跨中高度
±10.0

3
桁架跨中拱度
设计要求起拱
±1/5000

设计未要求起拱
10.0～-5.0

4
桁架侧向弯曲矢高(受拉除外)
l≤30m
l/1000且≤10.0

30m<l≤60m
l/1000且≤30.0

l>60m
l/1000且≤50.0

5
杆件轴线交点错位
4.0

6
支承面到第一个安装孔距离
±1.0

7
檩条连接支座间距
±5.0

检查结论:
验
收
意
见
建设（监理）单位：

专业负责人：
年 月 日
施工单位：

项目技术负责人：
年 月 日
山东省建设工程质量监督总站监理制
钢构件组装检查记录（钢管构件）

鲁GG-032
工程名称

建设单位

构件名称及编号

规格尺寸

执行标准

检查日期

序号
检查项目
允许偏差（mm）
实测偏差（mm）
1
直径d
±d/500且不超过±5.0

2
构件长度l
±3.0

3
管口圆度
d/500且≤5.0

4
管面对管轴的垂直度
d/500且≤5.0

5
弯曲矢高
l/1500且≤5.0

6
对口错边
t/10且≤3.0

检查结论:
验
收
意
见
建设（监理）单位：

专业负责人：
年
