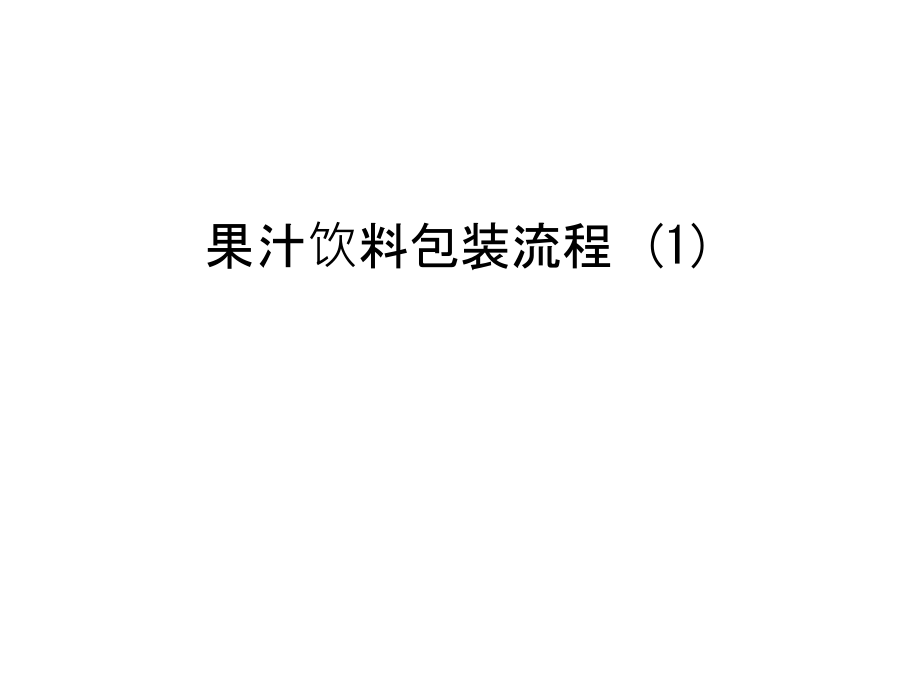

果汁饮料包装流程-(1)电子版本.ppt

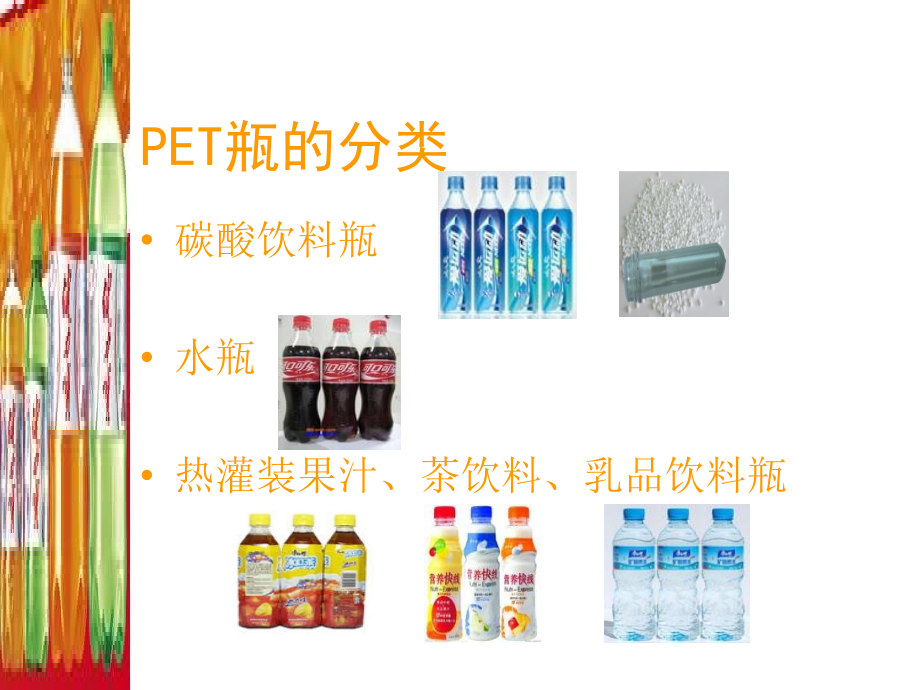

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,果汁饮料包装流程(1),PET瓶的分类,碳酸饮料瓶,水瓶,热灌装果汁、茶饮料、乳品饮料瓶,PET瓶的简介,原料：聚对苯二甲酸乙二醇酯,颗粒形状圆柱形或平行六面体,PET瓶胚的生产工艺流程,切片除湿,切片干燥,熔融,通过热流道注入模具,保压、冷却定型,脱模,计数包装,PET瓶生产的关键控制点,原材料确认,加热温度,预吹位置（起始时间）,预吹压力,定型压力,模具温度,压缩空气质量,贴标质量,Pet瓶装果汁包装流程图,一、Pet瓶果汁的制备,纯净水处理系统,pet瓶制备灌装,成品果汁的检测及后续包装,澄清型PET瓶包装果汁饮料生产线的后半部分设备示意图：,PET热灌装系统（设计生产能力2万瓶每小时，10TH),上游行业 纸制品包装机械行业：京山轻机（纸制品包装机械97）饮料包装机械：达意隆（饮料包装机械98）,下游行业 饮料包装制品：珠海中富（饮料包装制品）,永新股份（彩印复合包装材料92）,鸿博股份（包装装潢印刷品）,紫江企业（生产销售PET瓶及瓶坯等容器包装（100）,界龙实业（彩印包装装潢54）,五金工具：江苏宏宝（工具五金55）,纯净水处理系统,分为水处理系统 和 前处理系统,纯净水处理系统选用的是：达意隆水处理系统,1、调配果汁,2、清洁（冲瓶）,达意隆水处理系统视频,溶糖系统,溶糖系统由料液混合泵、冷热缸、双联过滤器、机架以及连接管件组成。主要用于砂糖的溶解，亦适用于奶粉椰精、淀粉和其它仪器添加剂等粉状或颗粒物料的定量溶解。同时发挥溶解、加热（或冷却）和过滤三种作用。速度快、效率高，是食品饮料生产必备的工艺设备之一。,价格：,32000元/台,pet瓶的制备,PET聚乙烯对苯二酸酯是英文Polyethylene Terephthalate 的缩写，是当今应用最为广泛的饮料包装材料。,PET可以方便地通过快速冷却的方法得到基本处于非晶态、高透明、易拉伸的PET制品。,作为包装材料时PET既可制成双向拉伸包装膜又可由非晶态瓶胚得到高强度、高透明的拉伸吹塑瓶还可以直接挤出或吹塑成非拉伸PET 中空容器。PET中空容器尤其是拉伸吹塑瓶充分发挥了PET性能对内容物有良好的展示效果性能和成本与其他中空容器相抗衡。因此PET作包装材料时基本上都是采用拉伸吹塑成型的,pet瓶的生产传统生产方式的革新,传统Pet瓶饮料的生产需要,制造：pet瓶制造-吹塑机,净化：pet瓶清洗-洗瓶机,灌装：Pet瓶灌装-灌装机 三个主要部分,吹灌旋一体机是未来灌装机发展的趋势,吹灌旋一体机,CBE AQUABLOC 吹灌旋一体机,在竞争日趋激烈的饮料产业，专业的德国工程团队已经研发出将机器稳定性和易操作性紧密结合的理想解决方案。CBE 的AQUABLOC 专注于生产0.12.0升PET瓶装水的吹瓶、灌装和旋盖一体机，机器能耗低且采用模块化和节约空间的设计，凸轮驱动的拉伸杆系统能有效提高生产精度和稳定性，最新型的吹瓶模站设计，确保吹瓶机单腔产量达到 2,000 瓶/小时。AQUABLOC不仅使水的灌装更简单，更是产能最大化和成本最小化的完美结合。安装简便（即插即用），五种标准化机型满足您对设备产能的不同要求。保养简便、换模时间短的特点实现了集成化的吹灌旋一体机系统。,德国 KRONE 吹灌旋一体机,美国sidel 吹灌旋一体机,广州达意隆轻量化吹灌旋一体机,相对于传统罐装方式，吹灌旋一体机省去了洗瓶机，节约了时间、成本、场地。,由于成本场地等因素限制，本次选用的设备是广州达意隆轻量化吹灌旋一体机。,CBE AQUABLOC,德国技术&中国制造,总部位于苏州（上海附近）的 科柏拉斯饮料设备备有限公司（CBE）推出的全新CBE AQUABLOC系统，满足了亚洲市场瓶装水灌装企业的需求。,AQUABLOC 融合了德国在吹瓶、灌装和旋盖上的专有技术知识以及优秀的中国加工制造水平。,AQUABLOC 在德国研发而成，设计可靠、操作简便，能够满足市场的技术要求，无论是从经济角度还是生态角度出发都独具优势。,报价：很贵,克朗斯股份有限公司,（Krones AG）,是pet塑料瓶、玻璃瓶及易拉罐灌装设备生产企业之一,克朗斯是唯一拥有pet塑料瓶、瓶对瓶回收技术的饮料机械生产商，回收瓶经处理后可再次运用到食品灌装包装中去。,集成的拉伸吹塑机(右)和罐装机(左),广州达意隆轻量化吹灌旋一体机,简介,吹灌旋一体机,理盖及灌装旋盖装置,视频：达意隆 轻量瓶吹灌旋一体机,成品果汁的检测及后续包装,灯检：灯检是控制透明瓶装药品或饮品内在质量的一道重要关口。,设备：全自动灯检机。,全自动灯检机最早开发于欧洲，并于20世纪60年代投入制药企业应用。由于其是集光源发生系统、视觉识别系统、图像处理系统、计算分析系统、高精密机械制造于一体的高端设备，价格比较昂贵，目前全世界用量约2000余台,报价：,1800000元,视频：达意隆灯检箱,喷码：通过软件控制，使用非接触方式在产品上进行标示,设备：E100全自动高解析喷码机,性能：,简单：纯傻瓜式操作，一学即会。,方便：简单的墨盒更换，密封的墨水供应系统，墨水不会泄露。,报价：,47500.00元,放心：长时间待机状态喷头不堵塞，开机即可喷印，摆脱了传统机器的弊端。,空间：单机操作，无需任何外接设备，节省了工作环境空间。,成本：低成本的运作模式，机器的唯一耗材就是墨水，无需添加任何混合溶剂，节省耗材成本。,健康：机器无需外接气源，不会产生大的噪音，因此避免了噪音对环境污染及损害操作人员的听力。机器无需溶剂，不会挥发溶剂，防止对人健康造成损害。,收缩套标,设备：三达全自动热缩套标机,主要技术参数,电源380V220VAC,功率 3KW,机械尺寸 10609002150（mm）,包装速度 250BPM（MAX）,容器规格 28-125300（H）mm,适用标签厚度 0.035-0.07mm,适用包材 OPS,适用标签高度 30-250mm（MAX）,主机重量 450kg,报价：100000,二、pet瓶饮料的包装,饮料装箱,饮料码垛,饮料装箱,京山轻机公司是中国轻工总会和中国包装总公司定点生产纸制品包装机械的最大骨干企业，是中国纸制品包装机械行业唯一的一家上市公司。拥有世界上最先进的德国EMA公司的CNC瓦楞辊热处理设备、德国ELB公司瓦楞辊磨床、日本OKUMA公司的CNC加工中心、韩国SAMSUNG公司的CNC加工中心与激光切割机以及台湾亚威公司CNC加工中心等各种设备1000余台，主要产品有纸箱、纸盒两大系列，78个品种，160多个规格,瓦楞纸箱,瓦楞纸箱又分为折叠式、固定式和异形式三种。最常用的是折叠式的。折叠式瓦楞纸箱的基本形式有6种。其中以通用开缝箱应用最广泛。国际上称为RSC箱（Regular SlottedCase），在国际纤维板箱代号中为0201，这种箱多数为上下开口，也有侧面开口的。,容器相同的纸箱，采用长：宽：高=2：1：2时最省料，为1：1：1时最费料。因此，尽量避免采用正方形的箱。还要照顾到商品对箱内容积的利用率，箱对卡车、火车厢容积的利用率以及仓储运输时堆垛的稳定性。,瓦楞纸箱的生产,干部设备,包括轮转切断机、纵切压痕机、横切机、堆码机等,干部设备将瓦楞纸板按订单要求进行纵切压痕、横切和堆码,湿部设备,包括原纸托纸架、自动接纸机、预热预调器、单面瓦楞机、输纸天桥、涂胶机、双面机,湿部设备将瓦楞原纸制成不同楞型组合的三、五、七层瓦楞纸板,东胜机械WJ-200-2200型七层高速瓦楞纸板生产线,该线是由罩式吸附式瓦楞机、承纸架、涂胶机、双面机、切纸机、预热辊、双层过桥、制胶机等组成。它是我公司在吸收国外先进技术，广泛听取用户意见的基础上，结合本公司三十多年生产纸箱机械的经验而开发出来的新产品。其特点是自动化程度高，操作维修方便，生产效率高，纸板质量好，结构紧凑，外形美观。,价格：,5000000元,YSK系列多色水墨印刷开槽机,主要机构性能,该机整机采用摇板齿轮无间隙调整，可完成多色印刷分切压痕开槽，并且在吸收了同类产品的基础上，设有电子计数器，能正确控制纸板的印刷数量，气动供墨、墨辊与印版自动着墨与脱离，自动匀墨，印刷辊筒及切角开槽不停机360调整等功能的全新设计，具有外型美观、结构紧凑、印刷清晰度高、套色误差小、调整方便准确等特点，提高了工作效率，延长了设备的使用寿命，是纸箱行业理想和先进的印刷设备。,YZ-CLA装箱机,YZ-CLA自动装箱机特点：结构先进：本机由合理的机械结构，可靠的气动装置和先进的电控技术组成，是机械、气动、电控一体化的先进设备。采用多组箱底定位挡箱装置，适应为外形尺寸稍有差异的箱子装箱。,YZ-CLA自动装箱机卫生要求：采用无油润滑的气动元件，噪音低，又没油污染。采用变频调速及PLC控制技术，结合人机界面，操作方便、自动化程度高。,YZ-CLA自动装箱机技术参数 型号 YZ-CLA 15 YZ-CLA 30 YZ-CLA 40 适应产量 12,000bph 24,000bph 36,000bph 包装类型 瓦楞纸箱RSC 瓦楞纸箱RSC 瓦楞纸箱RSC 适合产品 玻璃瓶,PET瓶/class,PET bottles 抓头类型 气囊式/airbag 气囊式airbag 气囊式 airbag 价格：35000,工作原理：由抓头充、放气来实现抓、放瓶子，瓶装产品先在装箱平台上堆积。通过机械运转，气动和电控制瓶夹（内置橡胶，以防损伤瓶体）夹住瓶体，把瓶装产品准确、可靠地从装箱台上装入包装纸箱内完成装箱动作,当抓头抬起时，将纸箱排出，送至封箱机，成品箱经封箱,捆扎后进入下一道工序。,型号 YZ-CLA 15 YZ-CLA 30 YZ-CLA 40,适应产量 12,000bph 24,000bph 36,000bph,包装类型 瓦楞纸箱RSC 瓦楞纸箱RSC 瓦楞纸箱RSC,适合产品,玻璃瓶,PET 瓶/class,PET bottles,抓头类型 气囊式/airbag 气囊式airbag 气囊式 airbag,达意隆码垛机,传统码垛机是针对中国目前啤酒、饮料、食品行业的特点和应用而设计的一款码纸箱、塑箱、膜包的码垛机；,具有速度快，生产效率高、故障率低、操作简捷；,主要适用2000065000瓶小时生产线，运用比较广泛。,技术特点,传统码垛机主要采用SEW电机，上下升降运动采用链条传动；,小车两侧夹箱可采用电机齿轮齿条配合，对不同的排列方式可自动调整；,传统码垛机有低位低码，低位高码，高位高码，对于不同的产能，不同的需求可采用不同的码垛机配置。,订货量(台)价格 10 55000.00元/台,视频：达意隆码垛机,Thank you！,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
