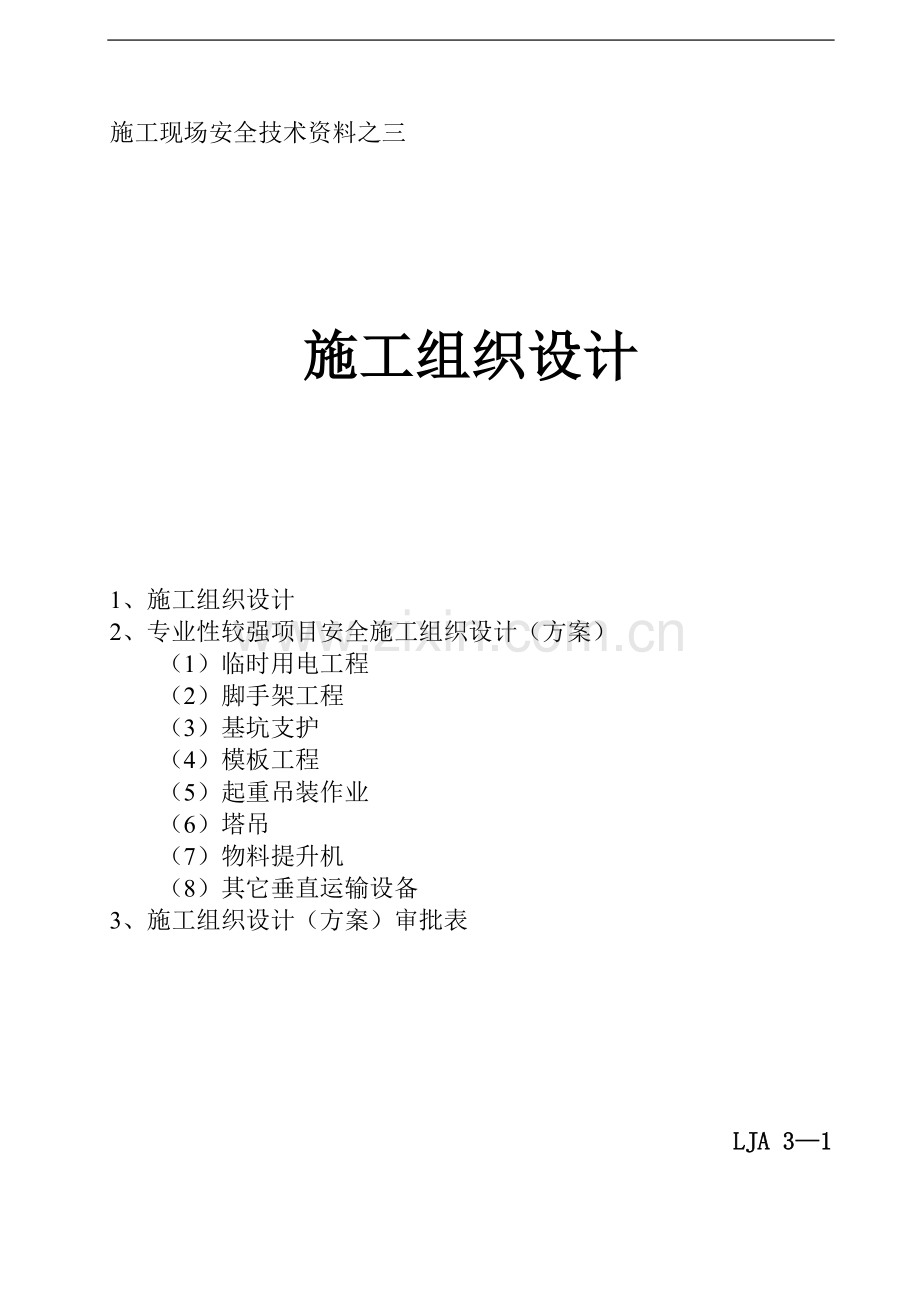

施工现场安全技术资料之三

施工组织设计

1、施工组织设计
2、专业性较强项目安全施工组织设计（方案）
（1）临时用电工程
（2）脚手架工程
（3）基坑支护
（4）模板工程
（5）起重吊装作业
（6）塔吊
（7）物料提升机
（8）其它垂直运输设备
3、施工组织设计（方案）审批表

LJA 3—1

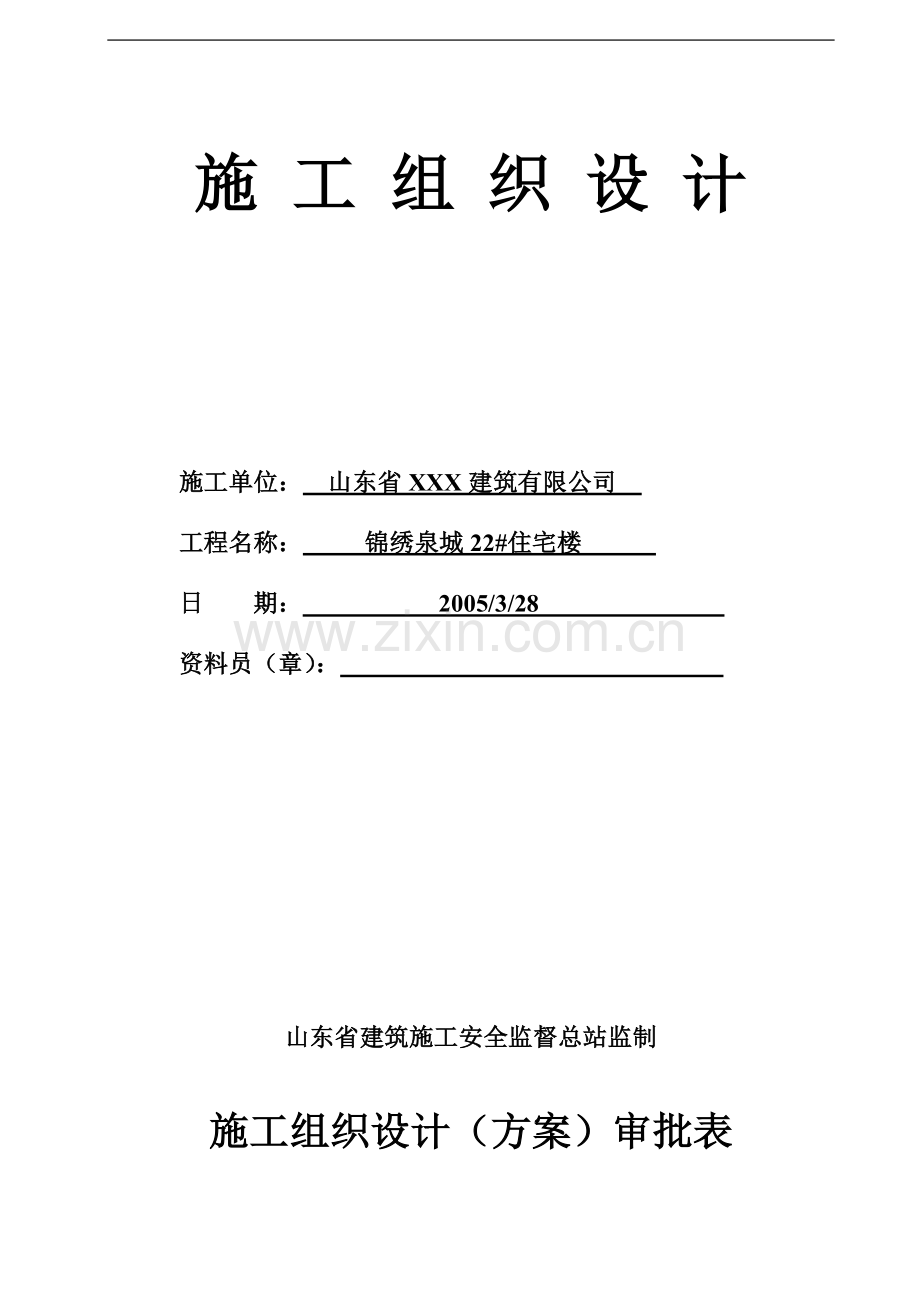

施 工 组 织 设 计

施工单位： 山东省XXX建筑有限公司

工程名称： 锦绣泉城22#住宅楼

日 期： 2005/3/28

资料员（章）：

山东省建筑施工安全监督总站监制

施工组织设计（方案）审批表
工程名称
锦绣泉城22#住宅楼
工程地点
历城区华信路138号
建设单位
山东中齐房地产有限公司
建筑面积
24760.67㎡
结构类型
框剪结构
工程造价
万
设计单位
烟台恒源建筑设计院
监理单位
烟台隆泰建设监理有限公司
层数、高度
地面13层、高38.62米
建筑物跨度
东西向：94.68米
南北向：13.26
开、竣工时间
开工日期：2005年3月28日
竣工日期：2005年9月28日
编制人
刘红伟、陈志华
项目负责人
毕德成
项目安全负责人
房体敏
参 加 会 审 人 员 签 字
单位

职务

职称

签名

审 批 结 论

技术负责人签字盖章：

年 月 日
建 设 单 位 审 批

签字盖章：

年 月 日

目 录

一、前言----------------------------------------------------------------1.01

二、施工现场安全施工组织设计总体说明---------------------2.01

三、基坑施工方案----------------------------------------------------3.01

四、临时用电施工方案----------------------------------------------4.01

五、模板施工方案----------------------------------------------------5.01

六、塔吊施工方案----------------------------------------------------6.01

七、脚手架施工方案------------------------------------------------7.01

前 言

各位领导您好！
首先对领导给予我们的支持表示忠心的感谢！并对参与本施工组织审批的领导表示深切的敬意！感谢各位领导对我们的信任和支持。
新东方花园5#楼是天业房地产开发的较为高档的办公楼工程。我公司对该工程的安全施工建设特别重视，对甲方提供的文件和要求，经过认真的学习和研究，认为我公司有能力、有信心来参加该工程的安全施工建设，并愿意接受施工建设单位的所有要求，保证始终提供最优秀的服务。今报送安全施工组织设计正本一份，请领导审查，不当之处请指正。

谢谢！

山东省XXX建筑有限公司

2005年3月28日

施工现场安全
施工组织设计总体说明

该工程安全施工目标，杜绝死亡，重伤事故的发生，轻伤负伤率不超过2ä，实现规范化，制度化，标准化，施工现场严格按照省市有关部门的“规范、标准、规定”执行，真正做到安全生产、文明施工。

一、安全管理
1、建立各级人员的安全生产责任制，从各级领导的安全责任制到各级职能部门的安全生产责任制，要层层落实到位。项目部的管理人员，安全责任制及生产工人责任制要上墙，工地设置专职安全员，班组兼职安全员，责任落实到人，奖罚分明。
2、安全教育：施工人员进入现场必须进行安全教育，组织学习和认真贯彻执行安全技术操作规程，工地每月对工人至少进行四次安全教育和学习。冬、雨暑期及节假日还应进行针对性的安全教育。
3、安全技术交底：坚持做好分部、分项工程的安全技术交底。交底内容要详细，有针对性，交接双方必须签字。在施工生产中，不得违章指挥，违章作业。
4、特种作业人员必须经过培训合格持有上岗证才可进行操作。
5、安全检查，严格执行总公司月检查，分公司旬检查，工地周检查制度。工地每天安排管理人员轮流日，负责当天的安全生产，检查中发现的问题应及时写出书面记录，如发现事故隐患要定人。定时间，定整改措施，并由安全员监督整改并在规定时间内写出整改复查报告。
6、对各种安全设施、脚手架、安全网、临边防护、施工机械、施工用电等件立验收制度，对所有验收记录，签字存档。

二、“三宝”、“四口”防护
1、安全帽、安全带、安全网，必须采用省市推荐产品并将产品生产许可证、合格证、推荐征及购货发票复印件保管存档。杜绝一切假冒伪劣产品进入现场。在施工过程中必须正确使用“三宝”，如发现违章罚款处理。
2、本工程进行全封闭式施工，现场周围设1.8m高围墙，对外脚手架采用立网，全封闭进行施工，外脚手板及施工楼层之间每两层进行竹笆隔离，施工层应架板满铺，以保证施工人员安全。
3、施工楼梯，预留洞口、通道口、电梯口，按规范要求进行有效防护。基坑四周，应搭设临时防护栏杆，在基坑施工过程中应随时检查四壁，防止塌方伤人，发现险情及时处理。

三、外脚手架
基础施工结束后，应及时对基坑周围回填、整平、夯实。外脚手架采用双排落地架子和斜拉悬挑脚手架，施工人员应按规范要求搭设，进行施工。垫木、扫地杆、立杆、横杆间距离应适当，整齐美观，拉节点，剪刀撑按要求设置，架管的连接应符合规范要求。施工中为防止意外，应设警戒线，设专人负责。外脚手架的高度应始终高于施工层一步架，以保证人员的安全。

四、施工用电
施工用电必须在开工前，按照施工用电技术规范编制临时用电施工组织设计或方案，严格审批制度和验收制度。施工现场临时用电必须实行“三相五线制”即“三级配电”另级保护，执行一机、一闸、一保护的规定。总箱，分箱，开关箱，布置合理，方便操作及维修。宿舍、食堂、办公室、仓库等生活用电按规定拉线开关，杜绝用闸刀或拧灯泡的办法代替开关。严格执行安全用电制度及电器防火制度。

五、塔吊及井字架
塔吊应具有产品生产许可证、合格证及产品使用说明书，有专业队伍（资质证书）安装。安装前，应进行测试、试吊工作，并做好记录，最后进行验收交接，方可投入使用。凡未设置“四线”“两保险”的塔吊一律不准使用。塔吊应有专职司机操作，操作中严格按有关规定进行作业。
井字架的缆风绳必须用钢丝绳，绳卡设置应规范。卷扬机搭设操作（防护）棚，前桩后锚固定，钢丝绳子应定期检查。进料防护棚，吊笼安全门，接料口安全门，超高限位，防断装置等齐全有效。安装结束后，应按井架检查标准及规范进行验收，达不到要求，不得使用。其它施工机械应按要求对安全装置进行整修或配齐。

六、现场防火安全
工地建立防火安全责任制，设立防火领导小组，对易燃区域设置消防器材，并有明显的禁火警示牌，对现场用火实行用火证制度，现场用火，必须经项目经理批准，并有严密的安全措施及足够的消防器材，焊、割、压力容器及其他易然容器必须严格要求执行有关规定，对油漆、油品加强管理。

七、文明施工
施工现场主用入口处，按规定设立“六板二图”。施工现场地平整硬化，设置排水系统，道路畅通无积水，各种机械、材料、工具施工平面图由序堆放整齐。

八、生活设施
办公室明亮、整洁，各种制度上墙。宿舍没有地及通铺，清洁卫生，坚固通风，有纱门纱窗

山东省XXX建筑有限公司
2005年3月28日

济南新东方花园小区5＃楼

基坑工程施工
组织设计安全技术措施

山东省XXX建筑有限公司
新东方花园小区5＃楼项目部
二OO五年三月八日

基坑工程施工方案

一、工程概述：

（一）工程概况：
新东方花园5#楼工程，位于济南市高新开发区。该工程地上13层，带跃式小高层住宅。地下一层为辅助用房，框剪结构。工期要求为270天。天业房地产有限公司开发，烟台恒源建筑设计院，烟台隆泰有限公司山东分公司监理，山东省XXX建筑有限公司承建，目前施工图纸已会审完毕。该工程确定为优良标准。

（二）建筑设计
该工程地下一层，地下室层高3.00，地上13层，带跃式小高层，标准层层高2.8m.建筑面积为16363.97m2.

（三）结构设计
1、本工程基础筏板基础，上部结构为框架剪力墙结构，工程抗震等级设防烈度为6度,抗震等级三级。
2、主体结构:为框架剪力墙结构，楼板采用钢筋混凝土现浇板，混凝土强度C35，砼墙厚250mm，填充墙为加气混凝土砌块。

（四）施工条件
1、施工现场具备四通一平。
2、施工现场场地平整。
3、进场后现场硬化路面。
4、施工现场安装一部临时电话。
5、建设单位负责将供水管引至现场。

（五）施工特点
本工程建设工期紧、任务重，为使工程快速顺利进行，选择同一个施工队施工，并配备强有力的管理班子，以便使工程的材料周转使用。根据工程实际情况，为保证混凝土的质量和外观观感，模板一律采用竹胶板。为使该工程顺利完成，外脚手架采用悬挑脚手架使外墙装饰施工一步到位。

二、本工程属浅基础地质特征：
1、地形、地貌及地下水： 场地为种植土，基本平整，无地下水及影响施工的管道、地下物等。
2、地质构造（场区岩土条件）
一层耕土、二层填土、三层黄土。
拟建场区地层分布较连续，无不良地质现象，场地稳定性较好，适宜建筑。
拟建成区地土类型为中软场地土，建筑场地类型为Ⅱ类。
勘察深度内未见地下水，基础设计时可不考虑地下水影响。
场地内的黄土为非自重湿陷性黄土，地基的湿陷等级为Ⅰ级。
第一层杂填土全部挖出，第二层黄土做1.5m厚3：7灰土作为地基持力层，基础形式采用筏板基础。
地基开挖后会同建设、监理、设计、勘探、施工单位进行基槽验收后方可进行下步施工；地基进行强夯处理。
本工程为浅基础，不考虑支护、加固等措施。

三、气象概述：
1、济南地区春季干燥、少雨，秋季天高气爽，冬季寒冷干燥。气温：7月最高，气温为38℃，1月最低，气温为-12℃。
2、降水量：一年之中降水主要集中在六、七、八月份，多以暴雨形式降水，三个月的降水量占全年降水量的15%，一年之中降雪主要集中在一、三月份。
所以本工程在五月份之前基础已施工完毕，可不考虑冬雨季施工措施。

四、挖土尺寸：
长98m×宽17m×深1.6m，土方量：2665.6m³。

五、施工条件：
1、无地下水，可不考虑地下水影响。
2、现场狭窄，土方全部外运。
3、无地下管道、电缆及其它障碍物。
4、现场道路满足施工要求。

六、施工方法：
1、本工程选用机械大开挖“后退向下，强制切土”的沟段开挖法。要求底标高-3.8m（预留300人工清理）少部分土方存放在槽边缘1m以外堆放，高度不得超过1.5m。挖掘机直接将土装在自卸汽车上。
2、本工程严禁在南侧马路旁堆放黄土。
3、边坡坡度：1：0.5(高：宽)
4、回填人工清理预留300土方。
5、

七、施工顺序：
由东部向西部开挖，约2/3土方外运，外运至本开发区东部100m处，流程：
定位放线、验线——撒槽边线——机械挖运土——强夯处理——验槽——打垫层——施工——验地基。

八、机械选择：
WY1001反铲挖掘机一辆，自卸汽车三辆，14T辗压机一辆SDZ30形装载机三辆，蛙式打夯机一部。强制打夯机一台。

九、施工准备：
1、落实机械并进行进场验收。
2、本部门要求办理各项手续。
3、撒完槽边线。
4、保护好控制桩、水平控制点的保护。
5、接好水、电源，按规定架设照明。

十、施工工期：
挖方2005年2月25—28日，强夯2005年2月28日—3月20日，钻探、试压2005年3月23日—3月26日，打垫层2005年3月28日。

十一、一般安全要求：
1、基坑开挖后应及时修筑基础，不得长期暴露。基础施工完毕，应抓紧基坑的回填工作。回填基坑时，必须事先清除基坑中不符合会要求的杂物。在相对的两侧或四周同时均匀进行，并且分层夯实。
2、夜间施工时，应合理安排施工项目，防止挖方超挖或铺填超厚。施工现场应根据需要安设照明设施，在危险地段应设置红灯警示。
3、人工清理时，两人操作间距应保持2—3m，并应自上而下挖掘，严禁采用掏洞的挖掘操作方法。
4、上下坑沟应先挖好阶梯或设木梯，不应踩踏土壁及其支撑上下。
5、挖土机的工作范围不得有人进行其它工作。
6、基坑开挖应严格按要求放坡，操作时应随时注意边坡的稳定情况，如发现有裂纹或部分塌落现象，要及时进行支撑或改缓放坡，并注意边坡的稳定，根据规定和验算确定挖土机离边坡的安全距离。
7、基坑四周设防护栏杆，人员上下要有专用爬梯。

十二、排水措施：
1、槽外侧围护栏杆下砌240×180的挡脚，兼起挡水作用，阻止槽外两水浸入。
2、因春季两水量较小，只在槽内设临时集水坑，即可满足排水要求。

十三、土方施工安全要求：
1、挖方：砌土表面应平整，并向外倾斜，并设排水沟，防止地面水流入槽内，严禁在挖方上侧砌土。
2、基坑开挖应连续进行，尽快完成，施工中防止地面水流入基坑，以免塌方或基土遭到破坏。并预300不挖，待验完基槽后下步工序施工前用人工清理。

十四、土方工程机械使用安全要求：
本工程土方工程机械见第八条，所有操作人员必须持证上岗。
1、装载机使用安全要求：
（1）装载机不得在倾斜度超过规定的场地上工作，作业区内不得有障碍物及无关人员。
（2）装载机运送距离不宜过大，行驶道路应平坦。在石方施工场地作业时，轮式装载机应在轮胎上加装保护链条或用钢质链板直边轮胎。
（3）作业前，检查液压系统无渗漏，液压油箱油量应充足，轮胎气压应符合要求，制动器灵敏可靠。
(4)起步前，应鸣笛示意，将铲斗提升到离地面0.5m左右。作业时，硬是用低速档。用高速档行驶时，不得进行升降和翻转铲斗动作。严禁铲斗载人。
(5)装料时，铲斗应从正面插入物料，防止铲斗单边受力。
(6)铲臂向上或向下动作道最大限度时，应速将操纵杆回到空档位置，防止在安全阀作用下发出噪声和引起故障。
(7)运转中，如发现异常情况，应立即停车检查，带故障排除后，方可继续作业。
(8)作业后，应将铲斗平放在地面上，将操纵杆方在空档位置，拉紧平制动器。
2、挖掘机使用安全要求：
(1)作业前，对各有关部件进行检查，确认正常后，方可启动。
(2)单斗挖掘机反铲作业时，履带前缘距工作面边缘应至少保持1—1.5m的安全距离。
(3)作业时，挖掘机应处于水平位置，使行走机构处于制动状态，楔紧履带或轮胎（支好支脚）。
(4)作业区内不得有无关人员和障碍物，挖掘前先鸣笛示意。
(5)不得用铲斗破碎石块、冻土。
(6)挖掘机满载时，禁止急转急刹，提斗不得过猛撞击滑轮，以免挖斗卷扬机弯折或机身倾覆，落斗不得过猛撞击履带和其他机件。
(7)当铲斗未离开工作面时，不得做回转、行走等动作。
(8)往汽车上卸土时，应等汽车停稳后方可向车厢回转卸下，铲斗不得从驾驶室顶越过。在汽车未停稳或铲斗必须越过驾驶室而司机未离开前不得装车。
(9)操作人员离开驾驶室时，不论时间长短，必须将铲斗落地。行走时，主动轮应在后面，臂杆与履带平行，制动主回转机构，铲斗离地面1m左右，上下坡道时不得超过本机允许最大坡度，下坡用慢速行驶，严禁在坡道上变速和空档滑行。
(10)作业后，应将挖掘机停放在监视、平坦、安全的地方，将铲斗落地。
3、打夯机使用安全要求：
（1）打夯机不得在倾斜度超过规定的场地上工作，作业区内不得有障碍物及无关人员。打夯机使用于夯实土和素土的地基、地坪以及场地平整，不得夯实坚实或软硬不一的地面，更不得夯打坚实或混有砖石碎块的杂土。
(2) 作业前，检查液压系统无渗漏，液压油箱油量应充足，制动器灵敏可靠。蛙式打夯机两台以上同在一工作面作业时，左右间距不得小于5m，前后间距不得小于10m。
(3)操作蛙式打夯机应有两人，一人操作，一人传递导线，操作和传递导线人员都要带绝缘手套和穿绝缘胶鞋。
（4）检查电路应符合要求，接地（接零）良好。各传动部件均应正常后，方可作业。
（5）手把上电门开关的管子内壁和电动机的接线穿入手把的入口处，均应套垫绝缘管或其它绝缘物。
（6）作业时，电缆线不可张拉过紧，应保证有3—4m的余量，递线人员跟随夯机后或两侧进行调顺电缆线。不得强力拉扯或将电缆线扔在夯机进行的前方。应立即停机检修，电缆线不得扭结和缠绕，作业中需移动电缆线时，应停机进行。
（7）操作时，不的用力推拉或按压手柄，转弯时不得用力过猛。严禁急转弯。
（8）夯时填高徒方式，应从边缘10—15cm开始夯实2—3遍后，在夯实边缘。
（9）在室内作业时，应防止夯板或偏心块打在墙壁上。
（10）经常保持机身清洁，底盘内落入石块或积泥，应停机清除。严禁运转中清除。清槽：两人间距应大于2.5m
（11）作业后，切断电源，卷好电缆，如有破损应及时修理或更换。。

十五、槽边防护：
采用f48钢管，见附图。

基坑外侧砌18公分的砖墙、搭设0.6米、1.2米高的临边防护

集水坑 下雨时排水用，严禁回填。 集水坑

济南新东方花园小区5号楼

集水坑 集水坑

山东省XXX建筑有限公司

施工现场临时用电
施工组织设计安全技术措施

山东省XXX建筑有限公司
济南新东方花园小区5＃楼
二OO五年三月八日

目 录

设计说明-------------------------------------------------1

一、工程概述---------------------------------------------2

二、现场勘察----------------------------------------------3

三、确定电源进线、配电箱和线路走向------------------3

四、进行负荷计算------------------------------------------3

五、选择导线截面、电器类型、规格--------------------------4

六、电器的接地和防雷--------------------------------------5

七、绘制电路平面图和接线系统图----------------------------6

八、制定安全用电技术措施和电气防火措施--------------------6

设 计 说 明

一、为了贯彻国家安全生产方针政策和法规 ,保障施工现场 用电安全，防止事故发生，特编制本工程临时用施工组织
二、施工现场临时用电施工组织设计的主要内容依据中华人民共和国建设部标准 JG46-88《施工现场临时电安全技术规范》。
三、本设计适用于施工现场临时用电工程中性 点直接接地的380/220v三线四线制的低压 供电系统。
四、施工现场临时用电中的其它有关技术问题， 遵守现行的与其它有关的国家标准，规范或规程规定。

施工现场临时用电
施工组织设计安全技术措施

一、工程概述：

（一）工程概况：
新东方花园5#楼工程，位于济南市高新开发区。该工程地上13层，带跃式小高层住宅。地下一层为辅助用房，框剪结构。工期要求为270天。天业房地产有限公司开发，烟台恒源建筑设计院，烟台隆泰有限公司山东分公司监理，山东省XXX建筑有限公司承建，目前施工图纸已会审完毕。该工程确定为优良标准。

（二）建筑设计
该工程地下一层，地下室层高3.00，地上13层，带跃式小高层，标准层层高2.8m.建筑面积为16363.97m2.

（三）结构设计
1、本工程基础筏板基础，上部结构为框架剪力墙结构，工程抗震等级设防烈度为6度,抗震等级三级。
2、主体结构:为框架剪力墙结构，楼板采用钢筋混凝土现浇板，混凝土强度C35，砼墙厚250mm，填充墙为加气混凝土砌块。

（四）施工条件
1、施工现场具备四通一平。
2、施工现场场地平整。
3、进场后现场硬化路面。
4、施工现场安装一部临时电话。
5、建设单位负责将供水管引至现场。

（五）施工特点
本工程建设工期紧、任务重，为使工程快速顺利进行，选择同一个施工队施工，并配备强有力的管理班子，以便使工程的材料周转使用。根据工程实际情况，为保证混凝土的质量和外观观感，模板一律采用竹胶板。为使该工程顺利完成，外脚手架采用悬挑脚手架使外墙装饰施工一步到位。

二、现场勘查

1、地下情况
　　 据甲方有关领导介绍地下无其管道和电力系统，适合机械开挖施工。（施工中发现可疑情况，立即停工，并及时向上报告）。
　 2、现场周围环境
　　 拟建工程北侧为可耕地，南侧为晨虹大街，西侧为拟建车库，东侧为可耕地。

三、确定电源进线、总配电箱、分配电箱及开箱的位置及线路走向。

1、电源进线总箱设在工程中间，分箱共设3个，在加工区的东部（编号为东区分箱）、加工区的西部（编号为西区分箱）和主体区（编号为主体区分箱），开关箱：在各机具附近，在操作范围内，最大距离不超过3米。
由东侧总箱处引出三路，分别引入加工区的东部、加工区的西部和主体区，在由各分箱引到开关箱，做到实行“一机”“一闸”“一箱”“一保”措施，详见电路平面图。

四、负荷计算
1、施工机械设备参考表
塔机QTZ—400
1
30KW×1=30KW
塔机QTZ315
1
25.5KW×1=25.5KW
电锯MJ106
2
5.5KW×2=11KW
电刨子MB104A
2
5.5KW×2=11KW
调直机JJM—5
2
11KW×2=22KW
弯曲机GW40
4
3KW×4=12KW
切断机QJ32—1
3
3KW×3=9KW
对焊机UN1—100
2
100KVA×2=200KVA
弧焊机BX3—500
2
37 KVA ×2=64KVA
电焊机BX3—250
2
14 KVA ×2=28 KVA
蛙式打夯机HB—60
4
3KW×4=12KW
震捣器ZX—50
6
1.5KW×6=9KW
加压泵
2
5.5KW×2=11KW
照明室内

30KW
照明室外

50KW
2、负载计算
（1）三相动力（KW） 152.5KW（EP1）
（2）单相动力（KVA） 292KVA（EP2）
（3）室内照明（KW） 30KW（EP3）
（4）室外照明（KW） 50KW（EP4）
计算公式：
K1=0.5 K2=0.6 K3=0.8 K4=1 COSa=0.7
P总=1.10×（K1EP1/COSa+K2EP2+K3EP3+K4EP4）
=1.10×（0.5×152.5/0.7+0.6×292+0.8×30+1×50）
=358.2KW
3、由上可知甲方供电量不应小于400KW。

五、选择导线、电器型号
1、导线的选择
（1）由以上用电量可采用型号为600A（JSP—Z型）总箱，电源线采用95平方毫米的铜芯线。
（2）加工区的东部因机械比较多机具功率相对较大，有电锯、电刨子、弯曲机、切断机、对焊机、调直机等用电设备，所以分箱选用JSP—F型250A、8路分箱（编号为北区分箱）电缆用3×35+2×16平方毫米的国标五芯电缆。
（3）加工区的西部施工区因机具功率相对较大机械比较多，主要施工设备为电锯、电刨子、弯曲机、切断机、对焊机、调直机等用电设备，故选用JSP—F型250A分箱（编号为南区分箱）电缆用3×35+2×16平方毫米的国标五芯电缆。
（4）主体区主要施工设备为塔机、电焊机、振捣器、输送泵等机械设备，故选用JSP—F型250A分箱（编号为西区分箱）电缆用3×35+2×16平方毫米的国标五芯电缆。

2、电器型号及安装
本工程为保证安全施工故选用的配电箱全部采用省市各类合格产品。
安装要求：
（1）电器要安装牢固，不能松动歪斜。
（2）接线要牢固，不能松动歪斜，各路用电用途标注清楚美观。
（3）配电箱按临时用电规范，统一安装高度，做到符合安全要求既美观。
（4）总箱及各分箱设置安全防护栏，做到安全防护既美观实用易于操作维修，顶部搭设一层防雨及一层防砸棚。
（5）总箱应放在易于操作周围无危险物品的地方，并保持四周通畅；各分箱放在本施工区相对集中的部位，但必须保证周围无危险物品四周通畅，易于操作；因各开关箱都在操作棚内，所以不必考虑防雨防砸。

六、电器的接地和防雷

1、接地
甲方提供的电源为220/380V三相四线制供电，引入工地配电箱后，应严格按照“规范”要求，对其零线进行重复接地（做法依照现场临时用电规范），接地电阻应小于10欧姆，并分别引出工作零线（在总漏电保护器负载侧）和保护零线。工作零线和保护零线严禁混用，在各分箱处，在做重复接地（多点接地），重复接地线应采用10平方毫米以上的多股软铜线，一般机具保护零线PE不小于2.5平方毫米的多股软铜线，且为黄绿色，保证接触良好。

2、防雷接地
对现场的塔吊、井架等施工机具，达到一定高度必须做防雷接地保护，其接地装置可与重复接地使用同一接地体，冲击电阻不超过30欧姆。（一般与主体基础钢筋或接地体连接）

七、施工平面布置图及接线系统图（附后）

八、安全用电技术措施和电器防火措施
1 、用电技术措施
(1) 本工程施工现场采用三级配电，二级保护装置，总配电
盘处的总漏电保护器由现场电工按规定负责试验按钮，每月使用仪表检测一次，并填写漏电保护器检测记录表，以备存档。
(2) 总配电盘处分箱处及线路末端的专用保护零线进行接地
保护 ( 重复接地 ), 并定期对接地电阻进行测试，并填写绝缘电阻测试记录表，以备存档。
(3) 凡进入本工地的电器设备必须是符合国家有关规定的合
格产品，并经现场绝缘测试进行填表，以备存档。
(4) 手持电动工具及磨石机、打夯机等设备，除使用漏电保
护器外，还应佩带好绝缘防护用品，震动较大的设备应多点接零。(5) 外电防护要用木干架设好线路，使用绝缘子，严禁电线
拖地或乱拉乱接。

2 、安全用电组织措施
(1) 建立临时施工组织设计和安全用电技术措施的编制，审批制度并建立相应的技术档案。
(2) 建立技术交底制度，向专业电工、各类用电人员介绍临 时用电施工组织设计和安全用电技术措施的总体意图。技术内容和注意事项并应在技术交底文字资料上履行交底人和被交底人的签字手续，载明交底日期。
(3) 建立安全检测制度，从临时用电工程开工开始对定期临
时用电工程进行检测，主要内容是：接地电阻值，电器设备绝缘电阻值，漏电保护器的动作参数等，以临时用电工程是否安全可 靠，并做好检测记录 .
(4) 建立电器维修制度，加强日常和定期维修工作，及时发
现和消除隐患，并建立维修工作记录，记录维修时间、地点设备、 内容、技术措施、处理结果、维修人员、验收人员等。
(5) 建立工程拆除制度：建筑工程竣工后，临时用电工程的
拆除应有统一组织和指挥，必须按规定时间拆除。
(6) 建立安全检查和评估制度 , 施工管理部门和企业要按照JGJ59—99《建筑施工安全检查标准》定期对现场用电安全情况进行检查评估。
(7) 建立安全用电责任制，对临时用电工程各部门的操作监
护，维修分片、分块、分机落实到人，并附以必要的奖罚。
(8) 建立安全教育和培训制度，定期对专业电工和各类用电人员进行用电安全陪训，经过考核合格者，持证上岗，禁止无证上
岗或随意窜岗。
(9) 强化安全用电领导体制，改善电器技术队伍素质。
(10) 塔吊、人货电梯除做保护零线外，还应做重复接地及
避雷装置。
(11) 地下室照明使用 36V 安全电压，特别潮湿时电压不超过12伏。

3 、电器防火技术措施
(1) 建立易燃物和强腐蚀介质管理制度。
(2)建立电器防火责任制，加强电器防火重点场所烟火管制 ,
并设置禁止烟火标志。
(3) 建立电器防火教育制度，经常进行电器防火知识教育和
宣传，提高各类用电防火人员的自觉性。
（4 ）建立电器防火检查制度，发现问题及时处理。
(5) 强化电器防火领导体制，建立电器防火队伍。
(6) 设立砂箱干粉灭火器等灭火器材。

山东省XXX建筑有限公司
2005年3月12日

分箱F-250
分箱F-250
分箱F-250
照 明
切断机
备用闸
切断机
对焊机
弯曲机
平 刨
镝 灯
加压泵
弧焊机
塔
机
调直机
照 明
弯曲机
对焊机
电 锯
调直机
平 刨
电 锯
振捣器
总箱Z-600
（附图）施工现场接线系统图
电源
电锯
宿舍照明
镝灯
塔机
电刨
分箱
办公区照明照明
分箱
切断机
分 箱
平刨
照明
切断机
对焊机
对焊机
总箱
电锯
备用
切断机
加压泵
输送泵
弯曲机
调直机
弯曲机
镝灯
振捣器
楼层
塔机
办 公 区

锦绣泉城22#住宅楼
（附图）施工现场临电平面图

模板工程施工
组织设计安全技术措施

山东省XXX建筑有限公司
济南新东方花园小区5＃楼
二OO五年三月八日

模板工程施工方案

一、工程概述：

（一）工程概况：
新东方花园5#楼工程，位于济南市高新开发区。该工程地上13层，带跃式小高层住宅。地下一层为辅助用房，框剪结构。工期要求为270天。天业房地产有限公司开发，烟台恒源建筑设计院，烟台隆泰有限公司山东分公司监理，山东省XXX建筑有限公司承建，目前施工图纸已会审完毕。该工程质量目标为精品标准。
（二）建筑设计
泉城花园工程,该工程地基处理采用强夯，上部结构为框架剪力墙结构，工程建筑总建筑面积16363.081m2。该工程地下一层，地下室层高3.00，地上13层，带跃式小高层，标准层层高2.9m.。高度38.62M，东西长94.680M，南北宽13.26M。主体十三层，本工程为全现浇框架结构，模板工程是影响工程质量和进度的最关键的因素，为了使砼的外型尺寸、外观质量都达到较高要求，采用比较先进、合理的模板体系和施工方法，以满足工程质量要求。
（三）结构设计
1、本工程基础筏板基础，上部结构为框架剪力墙结构，工程抗震等级设防烈度为6度,抗震等级三级。
2、主体结构:为框架剪力墙结构，楼板采用钢筋混凝土现浇板，混凝土强度C35，砼墙厚250mm，填充墙为加气混凝土砌块。
（四）施工条件
1、施工现场具备四通一平。
2、施工现场场地平整。
3、进场后现场硬化路面。
4、施工现场安装一部临时电话。
5、建设单位负责将供水管引至现场。
（五）施工特点
本工程建设工期紧、任务重，为使工程快速顺利进行，选择同一个施工队施工，并配备强有力的管理班子，以便使工程的材料周转使用。根据工程实际情况，为保证混凝土的质量和外观观感，模板一律采用竹胶板。为使该工程顺利完成，外脚手架采用悬挑脚手架使外墙装饰施工一步到位。
（六）流水施工段划分
本工程施工以设计伸缩缝位置自然分为三段，分别为：第Ⅰ段为1-9轴.第Ⅱ段为10-28轴、第Ⅲ段为29-57轴。

二、模板设计
（一） 设计依据
《泉城花园工程结构设计图》；
《泉城花园工程建筑设计图》；
《建筑施工规范大全》；
《混凝土结构工程施工及验收规范》；
《高层建筑混凝土结构技术规范》；
《预应力混凝土施工规范》；
《建筑结构静力计算手册》；
《材料力学》。

三、设计原则
依据方案设计施工后，结构砼可达到清水墙效果，表面平整光滑、颜色一致、阴阳角方正、顺直、无漏浆现象，并缩短施工周期。根据本工程结构的特点，基础梁及墙体选用竹胶板，独立方柱采用竹胶板；楼梯、平台、梁底采用竹胶板模板与木模板，梁侧模采用竹胶板。
四、施工缝留设
根据设计及规范要求，留置施工缝。
（1）、水平施工缝
1、混凝土楼盖应沿着次梁跨度方向浇灌混凝土，施工缝留置在次梁跨中的L/3区段内；平板无梁楼盖，施工缝应平行于板的短跨。板施工缝大样详结施1-1图25。
2、楼板、顶板与外侧墙交接的施工缝在墙上。其位置及止水带的位置详结施1-1图26。
3、竖向结构施工缝留设在基础梁顶部、框架梁（梁托）底。超高施工缝每4—6米留置一道施工缝。
（2）、垂直施工缝
除地下外墙后浇带和短期后浇带留设垂直施工缝外，剪力墙不应留设垂直施工缝。
（3）、施工缝的施工
1、施工缝浇灌混凝土前，应将其表面浮浆和杂物清除，水平施工缝先铺净浆，再铺30—50mm厚的1：1水泥砂浆或涂刷混凝土界面处理剂。垂直施工缝涂刷混凝土界面处理剂，并及时浇灌混凝土。
2、采用钢板止水带，应确保位置准确，牢固可靠。
五、分项模板施工方法
（1）、基础筏板梁模板
因工程基础梁为筏板基础梁较密，大部分梁高在1000mm左右，采用竹胶板施工，质量、表面观感较好、进度较快。
1、 在垫层上植入Φ10用于模板固定，防止地基梁偏移采用12厚的竹胶板50mm×100mm木方配制成大模板。根据平面尺寸确定模板的配板组合，计算模板块数和需镶拼木模的面积。竖向加固采用Φ14对拉螺栓，间距为200mm，横向加固采用Φ48钢管二根，采用Φ12的对拉螺栓上下设两排加固，间距300mm，长度为梁宽+500 mm，自承台边起安放，水平距离为400mm，如地梁模板模每增高300mm，加设一排水平螺栓杆
