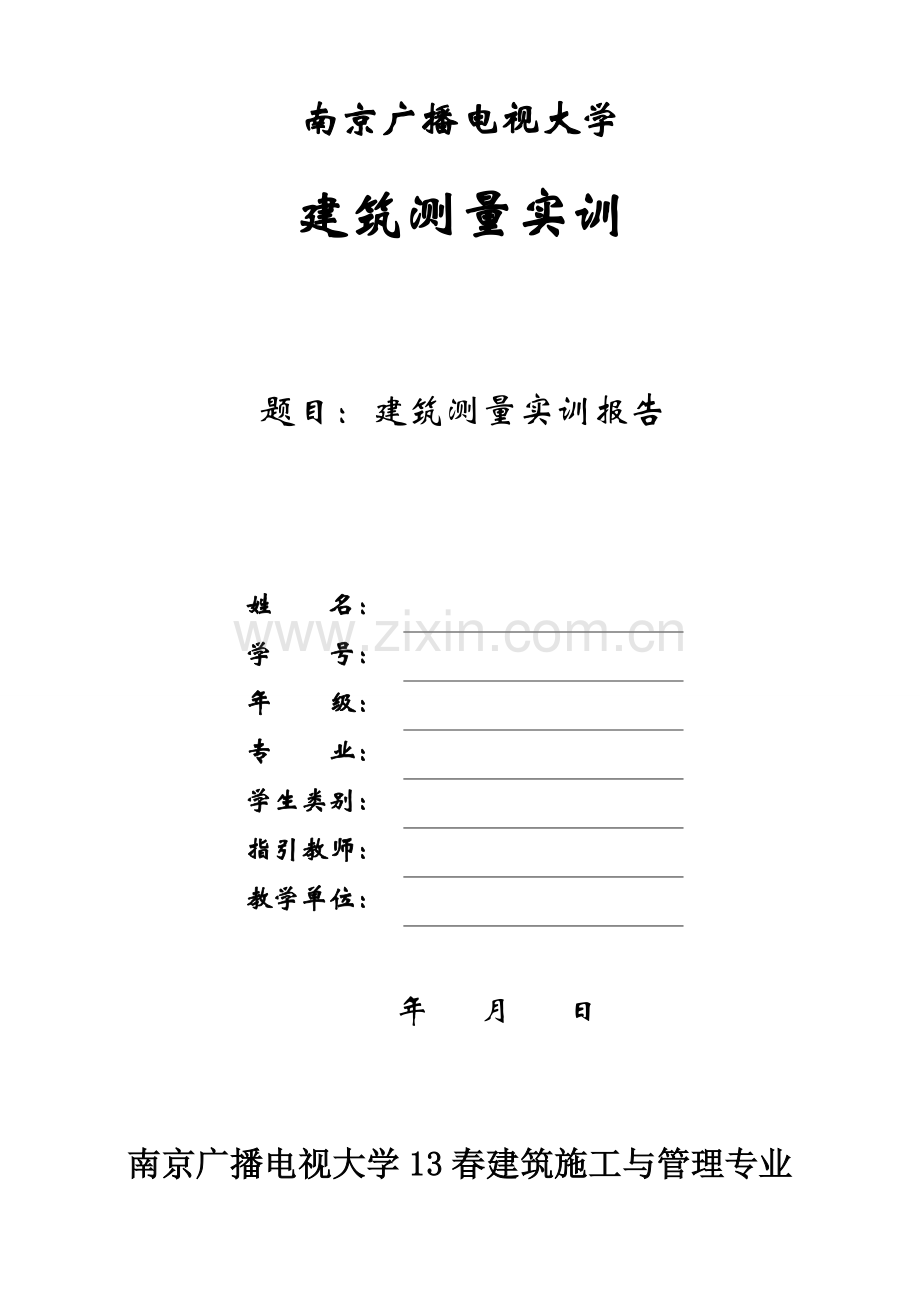

南京广播电视大学
建筑测量实训

题目：建筑测量实训报告

姓 名：

学 号：

年 级：

专 业：

学生类别：

指引教师：

教学单位：

年 月 日

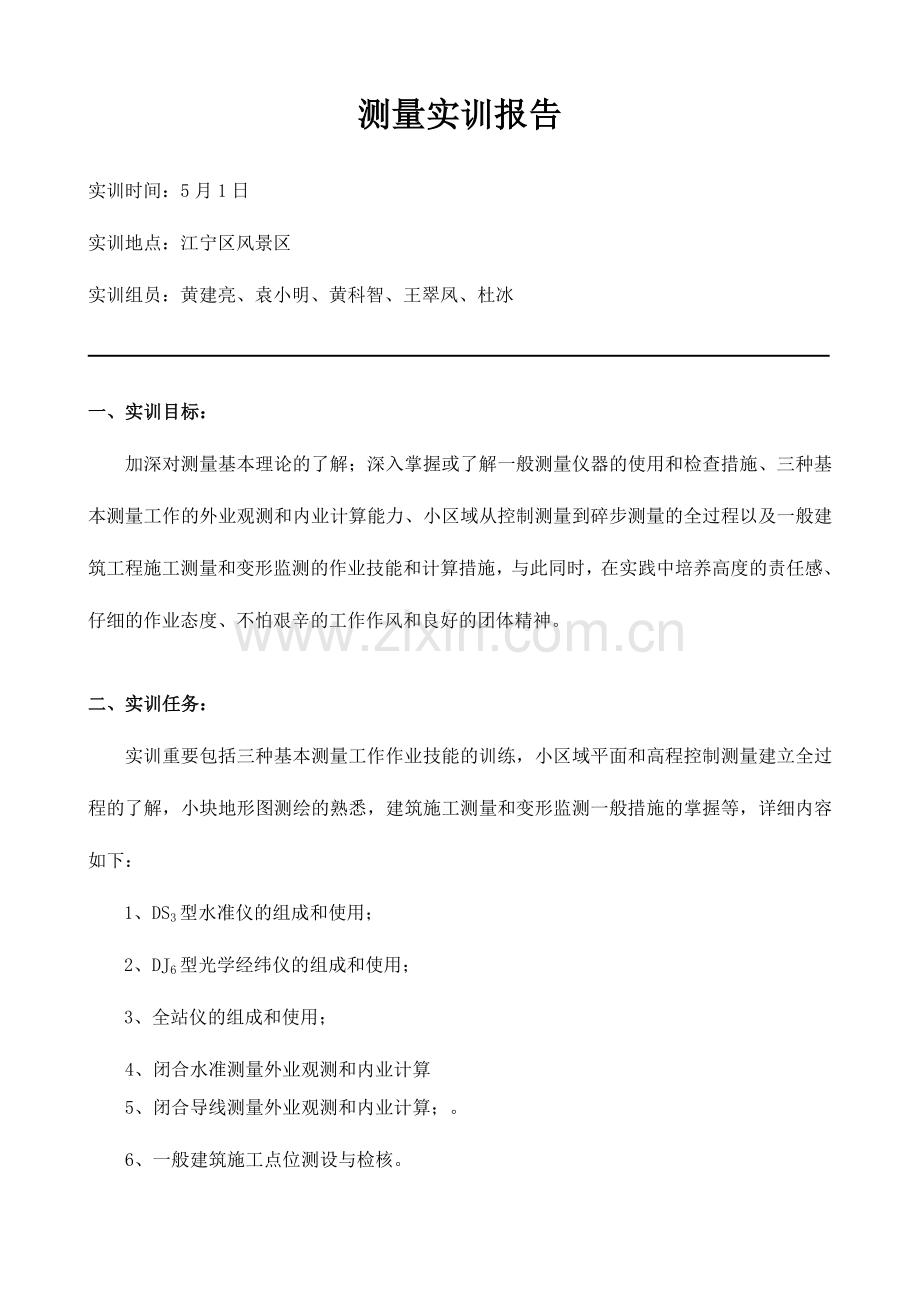

南京广播电视大学13春建筑施工与管理专业
测量实训报告

实训时间：5月1日
实训地点：江宁区风景区
实训组员：黄建亮、袁小明、黄科智、王翠凤、杜冰

一、实训目标：
加深对测量基本理论的了解；深入掌握或了解一般测量仪器的使用和检查措施、三种基本测量工作的外业观测和内业计算能力、小区域从控制测量到碎步测量的全过程以及一般建筑工程施工测量和变形监测的作业技能和计算措施，与此同时，在实践中培养高度的责任感、仔细的作业态度、不怕艰辛的工作作风和良好的团体精神。

二、实训任务：
实训重要包括三种基本测量工作作业技能的训练，小区域平面和高程控制测量建立全过程的了解，小块地形图测绘的熟悉，建筑施工测量和变形监测一般措施的掌握等，详细内容如下：
1、 DS3型水准仪的组成和使用；
2、 DJ6型光学经纬仪的组成和使用；
3、 全站仪的组成和使用；
4、闭合水准测量外业观测和内业计算
5、闭合导线测量外业观测和内业计算；。
6、一般建筑施工点位测设与检核。

三、实训要求：
（1）熟悉水准仪、经纬仪等测量设备的结构，操作使用和检查校正。
（2）巩固并加深对测量基本概念的了解和掌握，培养在建筑工程中的实际应用能力。

四、实训作用：
增强综合利用所学的基础理论、基本技能和专业知识，提升实践动手能力，发觉问题、分析问题和处理问题的能力，语言文字体现能力、团结协作和社会活动能力等。

五、实习分组及仪器配备：
实训按分组进行共分两组，每组4-5人。我们第二组共5人：黄建亮、王翠凤、袁小明、黄科智、杜冰。每组借用经纬仪、水准仪、钢尺、塔尺、测伞及电子计算器各一台(盘、把)，水准尺2根、木桩若干，并配备所需其他工具。

六、实训概况：
实训前的准备工作：阅读教材及实习指引书的有关内容，查阅有关的测量技术规范；
第一章：DS3型水准仪的组成和使用；
水准仪组成是由望远镜、 水准器、基座
（1）水准仪架在两个控制点的中间，距离两点大体相等。在前后两点各立水准尺一把。
（2）望远镜对准水准尺并推进，再将水准仪调平，调整三个脚螺旋，使得圆水准器旗袍居中，然后微调倾螺旋，从左边的窗口看到水准管的气泡闭合。
（3）调水平微动螺旋，使得十子丝在水准尺上测得后视读数和前视读数并统计下来。
（4）三脚架架腿抬高或减少，重新测量后视读数和前视读数并统计下来，测得高差不得超出5mm，否则重测。
第二章：DJ6型光学经纬仪的组成和使用：
经纬仪的组成是由基座、度盘、照准部
（1）经纬仪架在控制点上，用脚螺旋进行对中，再伸缩架腿调整圆水准气泡居中，然后调整脚螺旋使得水准管气泡也居中。通过对中器观测是否对中，否则重复调平。
（2）望远镜调成盘左，对准左面的目标并制动，调整微倾和微动螺旋，使得十字丝瞄准目标，把配备度盘的按钮拔出，记下读数。顺时针转动照准部，对准右面的目标并制动，读出右面的读数，统计读数。
（3）望远镜调成盘右，对准右面的目标并制动，调整调整微倾和微动螺旋，是的十字丝瞄准目标，把配备度盘的按钮拔出，记下读数。逆时针转动照准部，对准左面的目标并制动，读出左边的读数，统计读数。
（4）两次测量角之差不能超出40秒，否则重测。
第三章：全站仪的组成和使用；
全站仪的组成是由电子测角、电子测距、电子计算和数据存储单元
1、水平角测量

　　(1)按角度测量键，使全站仪处在角度测量模式，照准第一个目标A。
　　(2)设置A方向的水平度盘读数为0°00′00″。
　　(3)照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。

2、距离测量

　　(1)设置棱镜常数
　　测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行更正。
　　(2)设置大气更正值或气温、气压值
　　光在大气中的传输速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气更正为0ppm。实测时，可输入温度和气压值，全站仪会自动计算大气更正值(也可直接输入大气更正值)，并对测距成果进行更正。
　　(3)量仪器高、棱镜高并输入全站仪。
　　(4)距离测量
　　照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。

　　全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm;跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S;粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。在距离测量或坐标测量时，可按测距模式(MODE)键选择不一样的测距模式。应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
3、坐标测量
　　(1)设定测站点度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
　　(3)设置棱镜常数。
　　(4)设置大气更正值或气温、气压值。
　　(5)量仪器高、棱镜高并输入全站仪。
　　(6)照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
第四章：闭合水准测量外业观测和内业计算；
1、水准测量：
外业施测（踏勘、选点、埋标、进行四等水准观测）。
确定水准路线并查找原有水准点标桩和明确原有水准点高程，即可进行水准路线的外业施测。
（1）、选点：江宁区淳化镇梅龙湖风景区一小段。
（每个小组同选一段附合线路；不一样的小组选不一样段的线路）踏勘测区、确定布网方案、选点、标志点号、角度观测和距离丈量(导线边长或小三角基线)、定向。
（2）、设置水准点A的高程为22.786m，现拟测量AB点之间的高程并附合到B点，其观测步骤如下：
（A）在起始水准点A上竖立水准尺，作为后视点。
（B）在路线上适当高度的地方安置水准仪，并在路线的前进方向取仪器到后视点大体相等的距离放置尺垫，在尺垫上竖立水准尺作为前视点。
（仪器到到两水准尺的距离基本相等，最大视距小于100m。）
（C）将仪器粗略整平，照准后视尺，消除视差，精准整平，用中丝读取后视读数并记入手簿。
（D）转动水准仪，照准前视尺，消除视差，精准整平，用中丝读数并记入手簿。
（E）前视尺位置不动，变作后视，按（B），（C），（D）步骤进行操作，测到终点B为止。
（F）依照图1-1A→B测段中五个测站的读数进行统计和计算，最后推算出测段终点
B的高程等于24.589m。（见图1-1水准测量示意图）

图 3-1 江宁区淳化镇梅龙湖风景区
水准测量示意图

3、水准测量的检核
（1）计算检核
为了确保高差计算的正确性，我们在每页手簿下方进行计算检核，检核的依据是：各测站测得的高差的代数和应等于后视读数之和减去前视读数之和。
Σh=0.756m+(-0.274)m+0.513m+0.891m+(-0.083)m=1.803m
Σa-Σb=7.572m-5.769m=1.803m
成果所求两数相等，证明我们计算正确无误。（见表1-2水准测量手簿）

表3-1 水准测量手簿
线路 江宁区淳化镇梅龙湖风景区选线路AB 仪器 一般水准仪 观测 黄建亮、王翠凤、袁小明、 统计 黄科智、 杜冰 天气 晴 日期 5月 1日

测站
测点
水准尺读数
高差/ m
高程/m
后视（a）
前视（b）
+
-
Ⅰ
A
TP1
1.813

1.057
0.756

22.786
Ⅱ
TP1
TP2
1.296

1.570

0.274

Ⅲ
TP2
TP3
1.789

1.276
0.513

Ⅳ
TP3
TP4
1.376

0.485
0.891

Ⅴ
TP4
B
1.298

1.381

0.083

24.589
计算校核/m
Σa=7.572
Σb=5.769
Σ+2.16
Σ-0.357
24.589-22. 786=+1.803
Σa-Σb=7.572-5.769=+1.803
Σh=2.16-0.357=+1.803

2）测站检核
采取变动仪器高法，第一次测定后，重新安置仪器，仪器高度的变化量不小于10cm，再进行第二次高差测定，两次测得的高差之差不超出6mm，取高差的平均值作为该测站的观测高差，测得其中任一测站所测高差无误，检核观测、统计无错误。

（四）、水平角测量
我们选择采取测回法进行水平角观测。在观测中为了消除仪器的某些误差，一般用盘左和盘右两个位置进行观测。
测回法：如图2-1所示，设置仪器于O点，地面两目标为A，B。欲测定∠AOB。

图 4-1 测回法示意图
1、盘左位置
在O点安置好仪器，瞄准左目标A，得读数为a左，设此数为0009’00” ，随即记入水平角观测手簿（表2-2）中。再顺时针方向旋转照准部瞄准B目标，得读数b左，设为88024’19” ，记入表2-2。这么便完成了盘左半个测回（上半测回）的观测工作，得角值：β左=b左-a左=88024’19” - 0009’00” =88015’19”。
2、盘右位置
倒转望远镜，变为盘右位置。先瞄准右边目标B，读取读数b右，读数为272032’26”。逆时针针转动照准部，瞄准左边目标A，读取a右为184017’07”，这称为盘右半测回（下半测回）观测。测得的角值为：
β右=b右-a右=272032’26”-184017’11”=88015’15”。
计算角值，右目标的读数b减去左目标的读数a。（盘左和盘右两个半测回合在一起称为一测回）。取两个半侧回的角值平均值作为该角度一测回的观测值，即：
β=（β左+β右）/2=（88015’19”+88015’15”）/2=88015’17”
将此成果填入表2-2中“一测回角值”栏内。
3、各测回间变换度盘位置
为了提升测角精度，我们对水平角观测几个测回，为了减少度盘刻划不均匀对测角的影响，我们在每一测回盘左的第一个方向应变换度盘位置，变换的数值按1800/n来计算，其中n为测回数。成果各测回平均角值的互差都小于24”。

表4-1 水平角观测手簿（测回法）
点名： 江宁区淳化镇梅龙湖风景区选点P 观测者：黄建亮、王翠凤、袁小明
统计者黄科智、杜冰 天气 晴 仪器型号 经纬仪 日期 5月1日

测站
目标
竖盘
位置
水平度盘读数
半测回角值
一测回角值
各测回平均
角 值
备注
0 ’ ”
0 ’ ”
0 ’ ”
0 ’ ”

O
A
左
0 09 00
88 15 19
88 15 17

B
88 24 19
A
右
184 17 11
88 15 15
B
272 32 26

（五）、视距测量：
1、视距测量观测措施步骤：
（1）、在控制点附近选点P上安置经纬仪，量取仪器高¡（取至厘米），并抄录高程Hp；
（2）、立尺于待测的地形点上，尽也许使子尺竖直，尺面对准仪器；
（3）、用经纬仪的盘左位置照准地形尺，消除视差，读取下丝、上丝读数，计算尺间隔；再读取中丝的读数；使竖盘指标水准管气泡居中，读取竖盘的读数（竖盘指标自动归零的仪器直接读取竖盘的读数）。
按照步骤（2），（3）测量其他点。（见表3-1视距测量统计手簿）
2、以表5-1中W点的数据为例，阐明水平距离及高差的计算措施。
（1）计算竖直角：a=900-L=900-88045’=+1015’
（2）计算水平距离：D3=Klcos2a=100×0.596×cos2（+1015’）=59.57m
（3）计算初算高差：hˊ=1/2KLsin2a=1/2*100*0.596*sin(2*1015’)=+1.30m
（4）计算高差：h3= hˊ+ ì- S=1.3m+1.46m-2.25m=+0.51m
（5）计算高程：H3=HP+h3=28.40m+0.51m=28.91m

表5-1视距测量统计手簿
测站P 测站高程28.40m 仪器高1.46m
点 号
下丝读数/m
视距间隔
/m
中丝读数/m
竖盘读数
0 ’
竖直角
0 ’
水平距离/m
初算高差
/m
高 差
/m
高 程
/m
上丝读数/m
Q
1.81
0.680
1.47
86 30
+3 30
67.75
+4.14
+4.13
32.53
1.13
W
2.548
0.596
2.25
88 45
+1 15
59.57
+1.30
+0.51
27.89
1.952
a=900-L 观测者：黄建亮、王翠凤 、袁小明 统计者：黄科智、杜冰
第五章：闭合导线测量外业观测和内业计算；
1、闭合导线测量的外业观测步骤
（1）踏勘选点：依照导线测量的目标、已搜集到的测区及已知高级控制点的资料，先在老的地形图上确定导线点的位置和导线的布设形式，然后到测区勘查，依照现场的实际情况，确定方案，选定导线点的详细位置，并埋设对应的标志。
（2）角度测量：用经纬仪或全站仪在导线点上设站，测量相邻导线边之间的水平角。闭合导线以逆时针为前进方向，所测左角即闭合多边形的内角。
（3）边长测量：导线边的边长（水平距离）可用光电测距仪或全站仪测量。采取单向多组观测，并对观测值进行对应的气象更正。
（4）连接测量：连接测量是使导线与附近高级控制点相连接所进行的测量，以便将导线并入国家或区域统一的坐标系中。
2、闭合导线测量的内业计算
（1）闭合导线角度闭合差计算：0
（2）闭合导线角度闭合差平均分派计算：
（3）方位角计算：0
（4）坐标增量计算：
（5）闭合导线纵、横坐标增量闭合差计算：
（6）闭合导线纵、横坐标增量闭合差分派计算：

点号
实测角（°′″）
更正后角值（°′″）
坐标方位角（°′″）
距离D（m）
坐标增量计算值（m）
更正后增量值（m）
坐标值（m）
△x’
△y’
△x
△y
x
y

A
-12
121 28 00

121 27 48
96 51 36
201.58
-4
-24.08
+4
+200.14
-24.12
+200.18
100.00
100.00

B
-12
108 27 00

108 26 48
75.88
300.18
25 18 24
263.41
-6
+238.13
+5
+112.60
+238.07
+112.65

C
-12
84 10 30

84 10 18
313.95
412.83
289 28 42
241.00
-6
+80.36
+5
-227.21
+80.30
-227.16

D
-12
135 48 00

135 47 48
394.25
185.67
245 16 30
200.44
-4
-83.84
+4
-182.06
-83.88
-182.02

E
-12
90 07 30

90 07 18
310.37
3.65
155 23 48
231.32
-5
-210.32
-5
-210.32
-210.37
+96.35

A

(121 27 48)
100.00
100.00
(96 51 36)
1137.75

∑
540 01 00
540 00 00

辅助计算
=540°01′00″ =＋0.25，=－0.22
=(n－2)×180°
=＋01′00″
导线示意图：
A
B
C
D
E

表6-1闭合导线计算表

第六章：一般建筑施工点位测设与检核；
1.在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视。假如后视点上有棱镜，输入棱镜高，能够立即测量后视点的坐标和高程并与已知数据检核。
2.瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。利用仪器自身计算功效进行计算时，统计员也应进行对应的对算以检核输入数据的正确性。
3.在各待定测站点上架设脚架和棱镜，量取、统计并输入棱镜高，测量、统计待定点的坐标和高程。以上步骤为测站点的测量。
4.在测站点上按步骤1安置全站仪，照准另一立镜测站点检查坐标和高程。
5.统计员依照测站点和拟放样点坐标反算出测站点至放样点的距离和方位角。
6.观测员转动仪器至第一个放样点的方位角，指挥司镜员移动棱镜至仪器视线方向上，测量平距D。
7.计算实测距离D与放样距离D°的差值：ΔD=D-D°，指挥司镜员在视线上前进或后退ΔD。
8.重复过程7，直到ΔD小于放样限差。（非坚硬地面此时能够打桩）
9.检查仪器的方位角值，棱镜汽泡严格居中（必要时架设三脚架），再测量一次，若ΔD小于限差要求，则可精准标定点位。
10.测量并统计现场放样点的坐标和高程，与理论坐标比较检核。确认无误后在标志旁加注记。
11.重复6～10的过程，放样出该测站上的所有待放样点。
12.假如一站不能放样出所有待放样点，能够在另一测站点上设站继续放样，但开始放样前还须检测已放出的2～3个点位，其差值应小于放样点的允许偏差。
13.所有放样点放样完成后，随机抽检要求数量的放样点并统计，其差值应小于放样点的允许偏差值；
14.作业结束后，观测员检查统计计算资料并签字。
15.测量放样责任人逐一将标注数据与统计成果比对，同时检查点位间的几何尺寸关系及与有关结构边线的相对关系尺寸并统计，以验证标注数据和所放样点位无误。
16.填写测量放样交样单。
七、实训技术体会：
通过这次测量实训，让我在测量技术上有一点体会：
1、测量选点要选特性及有代表性的点，选点的质量决定了测量的速度；关系到工程的精度、速度和效益。测站安排要合理，尽也许少，以减少误差。
2、在测量前要对仪器进行校核，以确保测量的精准度。试验仪器的整平及视误差对试验数据有很大的影响；
3、测量开始前，应仔细了解图纸及有关规范、标准的要求，明确测量、测设的目标，绘制草图，制定切实可行测量、测设方案。
4、小组组员分工要明细，合作默契。所有观测数据，应随测随记。严禁转抄。文字与数字应力求清楚。统计数字中尾数读错不得更改，应划去重测，对取用的已知资料，均应由专人整顿立案。

报告人：黄建亮
5月1日
