2024年单片机原理及应用期末考试试题汇总新版.doc

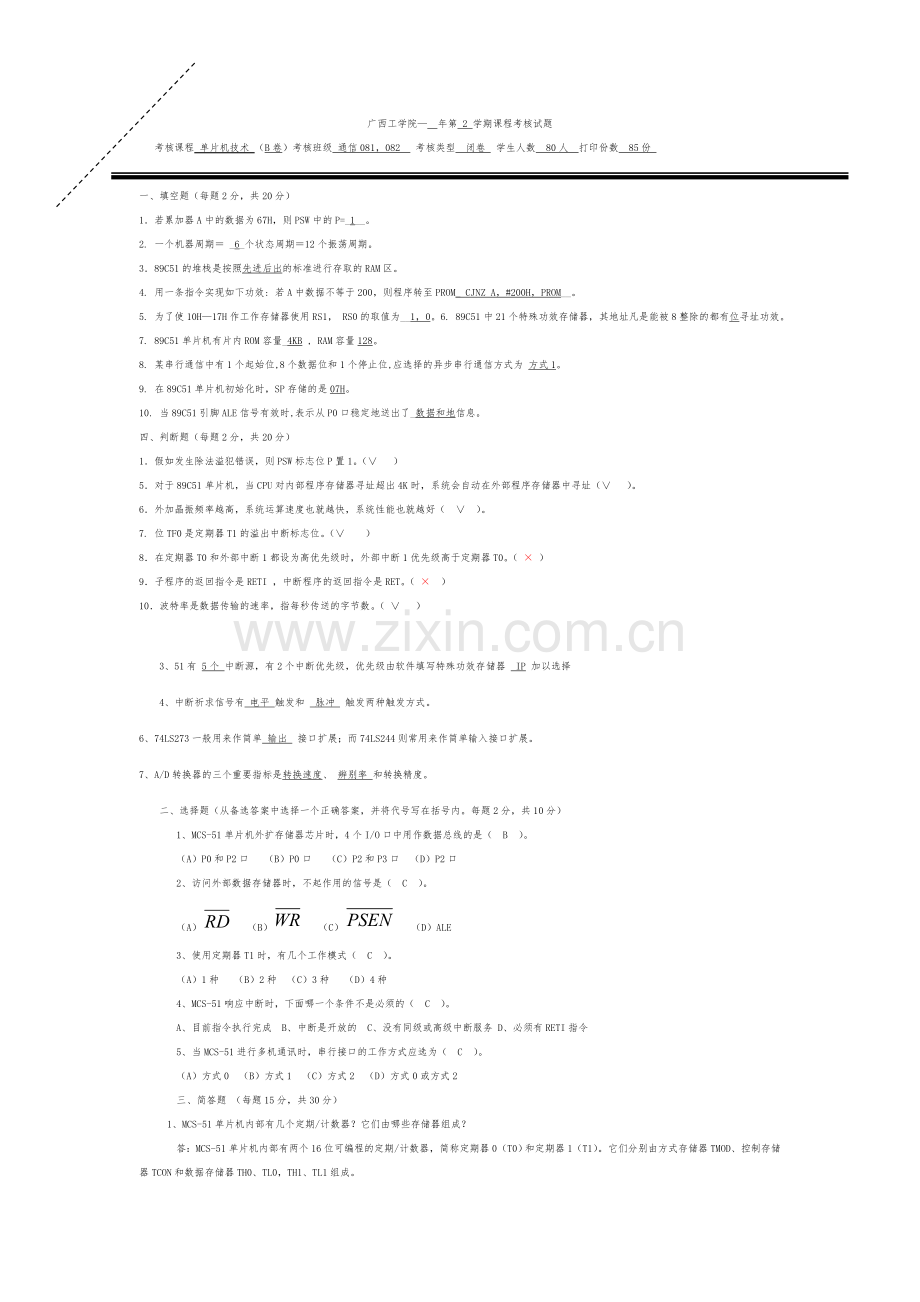

广西工学院— 年第 2 学期课程考核试题
考核课程 单片机技术 （B卷）考核班级 通信081，082 考核类型 闭卷 学生人数 80人 打印份数 85份

一、填空题（每题2分，共20分）
1．若累加器A中的数据为67H，则PSW中的P=_1__。
2. 一个机器周期＝ _6_个状态周期＝12个振荡周期。
3．89C51的堆栈是按照先进后出的标准进行存取的RAM区。
4. 用一条指令实现如下功效: 若A中数据不等于200，则程序转至PROM_ CJNZ A，#200H，PROM__。
5. 为了使10H—17H作工作存储器使用RS1， RS0的取值为__1，0。6. 89C51中21个特殊功效存储器，其地址凡是能被8整除的都有位寻址功效。
7. 89C51单片机有片内ROM容量_4KB , RAM容量128。
8. 某串行通信中有1个起始位,8个数据位和1个停止位,应选择的异步串行通信方式为 方式1。
9. 在89C51单片机初始化时，SP存储的是07H。
10. 当89C51引脚ALE信号有效时,表示从P0口稳定地送出了_数据和地信息。
四、判断题（每题2分，共20分）
1．假如发生除法溢犯错误，则PSW标志位P置1。（∨  ）
5．对于89C51单片机，当CPU对内部程序存储器寻址超出4K时，系统会自动在外部程序存储器中寻址（∨ ）。
6．外加晶振频率越高，系统运算速度也就越快，系统性能也就越好（ ∨ ）。
7. 位TF0是定期器T1的溢出中断标志位。（∨ ）
8．在定期器T0和外部中断1都设为高优先级时，外部中断1优先级高于定期器T0。（ × ）
9．子程序的返回指令是RETI ，中断程序的返回指令是RET。（ × ）
10．波特率是数据传输的速率，指每秒传送的字节数。（ ∨ ）

3、51有 5个 中断源，有2个中断优先级，优先级由软件填写特殊功效存储器 IP 加以选择
4、中断祈求信号有 电平 触发和 脉冲 触发两种触发方式。
6、74LS273一般用来作简单 输出 接口扩展；而74LS244则常用来作简单输入接口扩展。
7、A/D转换器的三个重要指标是转换速度、 辨别率 和转换精度。
二、选择题（从备选答案中选择一个正确答案，并将代号写在括号内。每题2分，共10分）
1、MCS-51单片机外扩存储器芯片时，4个I/O口中用作数据总线的是（ B ）。
（A）P0和P2口 （B）P0口 （C）P2和P3口 （D）P2口
2、访问外部数据存储器时，不起作用的信号是（ C ）。
（A） （B） （C） （D）ALE
3、使用定期器T1时，有几个工作模式（ C ）。
（A）1种 （B）2种 （C）3种 （D）4种
4、MCS-51响应中断时，下面哪一个条件不是必须的（ C ）。
A、目前指令执行完成 B、中断是开放的 C、没有同级或高级中断服务 D、必须有RETI指令
5、当MCS-51进行多机通讯时，串行接口的工作方式应选为（ C ）。
（A）方式0 （B）方式1 （C）方式2 （D）方式0或方式2
三、简答题 （每题15分，共30分）
1、MCS-51单片机内部有几个定期/计数器？它们由哪些存储器组成？
答：MCS-51单片机内部有两个16位可编程的定期/计数器，简称定期器0（T0）和定期器1（T1）。它们分别由方式存储器TMOD、控制存储器TCON和数据存储器TH0、TL0，TH1、TL1组成。
一、 填空题（每空1分，共20分）
1、计算机的系统总线有地址总线、控制总线和 数据总线。
2、一般、单片机上电复位时PC= 0000H ，SP= 07H ；而工作存储器则缺省采取第 00 组，这组存储器的地址范围是从000H~007H 。
3、JZ e 的操作码地址为1000H，e=20H，它转移的目标地址为 1022H 。4、汇编语言中能够使用伪指令，它们不是真正的指令，只是用来对 汇编过程进行某种控制 进行某种控制。
6、MCS-51单片机访问外部存储器时，利用 ALE 信号锁存来自 P0 口的低8位地址信号。
7、MCS-51单片机8031中有 2 个 16 位的定期/计数器，能够被设定的工作方式有 4 种。
8、MCS-51单片机有 5 个中断源，可分为 2 个中断优先级。上电复位时外部中断0 中断源的中断级别最高。
10、半导体存储器的最重要的两个指标是 存储容量 和 存储速度 。
11、若某8位D/A转换器的输出满刻度电压为+5V，则D/A转换器的辨别率为 5/255。
12、写8255A控制字时，需将A1、A0置为 11 。
二、选择题（从备选答案中选择一个正确答案，并将代号写在括号内。每题1分，共10分）
1、在CPU内部，反应程序运行状态或反应运算成果的某些特性存储器是（ B ）
（A）PC （B）PSW （C）A （D）SP
3、指令ALMP的跳转范围是（ C ）
（A）256B （B）1KB （C）2KB （D）64KB
4、要使MCS-51能够响应定期器T1中断，串行接口中断，它的中断允许存储器IE的内容应是（ A ）
（A）98H （B）84H （C）42H （D）22H
5、各中断源发出的中断祈求信号，都会记在MCS-51系统中的（ B ）
（A）IE （B）IP （C）TCON （D）SCON
8、MCS-51外扩一个8255时，需占用（ D ） 个端口地址
（A）1个 （B）2个 （C）3个 （D）4个
10、某种存储器芯片是8KB*4/片，那么它的地址线根数是（ C ）
（A）   11根 （B）12根 （C）13根 （D）14根
三、问答题 （每题5分，共20分）
1、MCS-51单片机的时钟周期与振荡周期之间有什么关系？一个机器周期的时序怎样划分？
答：时钟周期是单片机最基本的时间单位。机器周期则是完成某一个要求操作所需的时间。一个机器周期为6个时钟周期，共12个振荡周期性，依次表示为S1P1、S1P2、……S6P1、S6P2。
2、MCS-51内部四个并行I/O口各有什么异同？作用是什么？
答：MCS-51单片机共有四个8位双向并行的I/O端口，每个端口都包括一个锁存器、一个输出驱动器和一个输入缓冲器。但这四个端口的功效不全相同，P0口既可作一般I/O端口使用，又可作地址/数据总线使用；P1口是一个准双向并行口，作通用并行I/O口使用；P2口除了可作为通用I/O使用外，还可在CPU访问外部存储器时作高八位地址线使用；P3口是一个多功效口除具备准双向I/O功效外，还具备第二功效。
4、A/D转换接口中采样保持电路的作用是什么？省略采样保持电路的前提条件是什么？
答：A/D转换接口中采样保持电路的作用是：能把一个时间边续的信号变换为时间离散的信号，并将采样信号保持一段时间。
当外接模拟信号的变化速度相对于A/D转换速度来说足够慢，在转换期间可视为直流信号的情况下，能够省略采样保持电路。
1、MCS-51系统中，当信号有效时，表示从P0口稳定地送出了低8位地址。
2、访问8031片外数据存储器采取的是 存储器间接 寻址方式。
4、在变址寻址方式中，以A作为变址存储器，以PC或DPTR作基址存储器。
6、51的并行I/O口信息有 读引脚 和 读锁存器 两种读取法，读—改—写操作是针对并行I/O口内的锁存器进行的。
7、累加器（A）=80H，执行完指令 ADD A，#83H后，进位位CY= 1 。
2、在中断服务程序中，最少应有一条（ D ）。
（A）传送指令 （B）转移指令 （C）加法指令 （D）中断返回指令
4、若MCS-51中断源都编程为同级，当它们同时申请中断时，CPU首先响应（ B ）。
（A） （B） （C）T1 （D）T0
5、假如8255端口A设置为方式2，则端口B设置为（ A ）。
（A）只能够方式0 （B）也能够方式2 （C）除方式2外，其他方式均可 （D）任意方式
三、简答题 （每题10分，共30分）
1、MCS-51单片机内部包括哪些重要逻辑功效部件？
答：MCS-51单片机重要由下列部件组成：
1个8位CPU；
1个片内振荡器及时钟电路；
4KB ROM程序存储器，256BRAM；
21个特殊功效存储器；
2个16位定期/计数器；
4个8位并行I/O口及1个可编程全双工串行接口；
可寻址64KB的外部程序存储器空间；
可寻址64KB的外部数据存储器空间；
5个中断源、两个优先级中断嵌套中断结构。
3、8255有哪几个工作方式？怎样选择其工作方式？
答：8255A有三种工作方式： 方式0：基本输入/输出方式。方式1：选通输入输出方式。方式2：双向总线方式。
8255的工作方式选择是通过对控制口输入控制字来实现的。
1.MCS-51单片机有片内ROM容量( A )
A. 4KB B. 8KB
C. 128B D. 256B
2.MCS-51单片机的位寻址区位于内部RAM的( D )单元。
A. 00H—7FH B. 20H—7FH
C. 00H—1FH D. 20H—2FH
4.MCS-51单片机的最小时序定期单位是(C )
A. 状态 B. 拍节
C. 机器周期 D. 指令周期
5.若MCS-51单片机的晶振频率为６MHZ,定期器/计数器的外部输入最高计数频率为( C )
A. 2MHz B. 1MHz
C. 500KHz D. 250KHz
6.单片机中，存储器PC是（C ）
C.一个不可寻址的特殊功效存储器
7.串行口每一次传送（ D）字符。
D.1波特
8、已知1只共阴极LED显示器，其中a笔段为字形代码的最低位，若需显示数字1，它的字形代码应为 （ A    ）
A.06H
9．在利用仿真系统调试程序时，当要观测子程序内部指令的执行成果时，一般采取（ A ）调试措施。
A．单步调试（F8）
10．单片机复位后，SP、PC、I/O口的内容为（C ）
C．SP = 07H PC = 0000H P0 = P1 = P2 = P3 = FFH
二、填空题（每空1分，共10分）
1.若MCS-51单片机的程序状态字PSW中的RS1,RS0=11,那么工作存储器R0-R7的直接地址为_18-1FH_____。
2.对于指令SJMP $，其操作码为80H,其操作数（即偏移量）为__0____。
3.当EA接地时，MCS-51单片机将从_外部ROM___的地址0000H开始执行程序。
4.I/O和RAM统一编址时，可当作 数据 (程序、数据)地址访问。
5.I/O数据传送的控制方式有_中断查询_____、程序查询方式、__定期查询____。
三、简答题（每题4分，共20分）
1. 8051单片机存储器的组织结构是怎样的？
答：8051存储器包括程序存储器和数据存储器，从逻辑结构上看，能够分为三个不一样的空间：
（1） 64KB的程序存储器地址空间：0000H~FFFFH，其中0000H~0FFFH为片内4KB的ROM地址空间，1000H~FFFFH为外部ROM地址空间；
（2） 256B的内部数据存储器地址空间，00H~FFH，分为两大部分，其中00H~7FH（共128B单元）为内部静态RAM的地址空间，80H~FFH为特殊功效存储器的地址空间，21个特殊功效存储器离散地分布在这个区域；
（3） 64KB的外部数据存储器地址空间：0000H~FFFFH，包括扩展I/O地址空间。
3. PC是什么存储器？是否属于特殊功效存储器？它有什么作用？
答：PC是16位程序计数器（Program Counter），它不属于特殊功效存储器范围，程序员不以像访问特殊功效存储器那样来访问PC。PC是专门用于在CPU取指令期间寻址程序存储器。PC总是保存着下一条要执行的指令的16位地址。一般程序是次序执行的，在一般情况下，当取出一个指令（更确切地说为一个指令字节）字节后，PC自动加1。假如在执行转移指令、子程序调用/返回指令或中断时，要把转向的地址赋给PC。
4、EA/VPP引脚有何功用？8031的引脚应怎样处理？为何？
答：EA/VPP是双功效引脚，功效如下：
（1） EA接高电平时，在低4KB程序地址空间（0000H~0FFFH），CPU执行片内程序存储器的指令，当程序地址超出低4KB空间（1000H~FFFFH）时，CPU将自动执行片外程序存储器的指令。
（2） EA接低电平时，CPU只能执行外部程序存储器的指令。
8031单片机内部无ROM，必须外接程序存储器。因此，8031的EA引脚必须接低电平。
在对8751单片机内部的 EPROM编程时，此引脚VPP外接+12V电压，用于固化EPROM程序。

4、定期器T1的溢出中断标志位是 TF0 。
6、中断祈求信号有 电平 触发和 脉冲 触发两种触发方式。
7、A/D转换器的三个重要指标是转换速度、 辨别率 和转换精度。
二、选择题:
1、MCS-51单片机外扩存储器芯片时，4个I/O口中用作数据总线的是（ B ）。（B）P0口
5．对于89C51单片机，当CPU对内部程序存储器寻址超出4K时，系统会自动在外部程序存储器中寻址（∨ ）。
6．外加晶振频率越高，系统运算速度也就越快，系统性能也就越好（ ∨ ）。
7. 位TF0是定期器T1的溢出中断标志位。（∨ ）
8．在定期器T0和外部中断1都设为高优先级时，外部中断1优先级高于定期器T0。（ × ）
9．子程序的返回指令是RETI ，中断程序的返回指令是RET。（ × ）
四、简答题
1、MCS-51单片机内部有几个定期/计数器？它们由哪些存储器组成？
答：MCS-51单片机内部有两个16位可编程的定期/计数器，简称定期器0（T0）和定期器1（T1）。它们分别由方式存储器TMOD、控制存储器TCON和数据存储器TH0、TL0，TH1、TL1组成。

一、 填空题（每题2分，共20分）
1、定义变量a的数据类型为无符号字符型，将在STC51单片机中将占用 1 个字节。
2、单片机系统按照总线可分为地址总线、控制总线和 数据总线 ，一般用 P0、P2 口作为地址总线。
7、STC单片机进入空闲状态后可用 中断 和 硬件复位 方式唤醒单片机。
1、STC51系列单片机能够扩展的数据空间最大为（ D）（D）64KB
4、某种存储器芯片是8KB*4/片，那么它的地址线根数是（ C ）
（A）   11根 （B）12根 （C）15根 （D）14根
