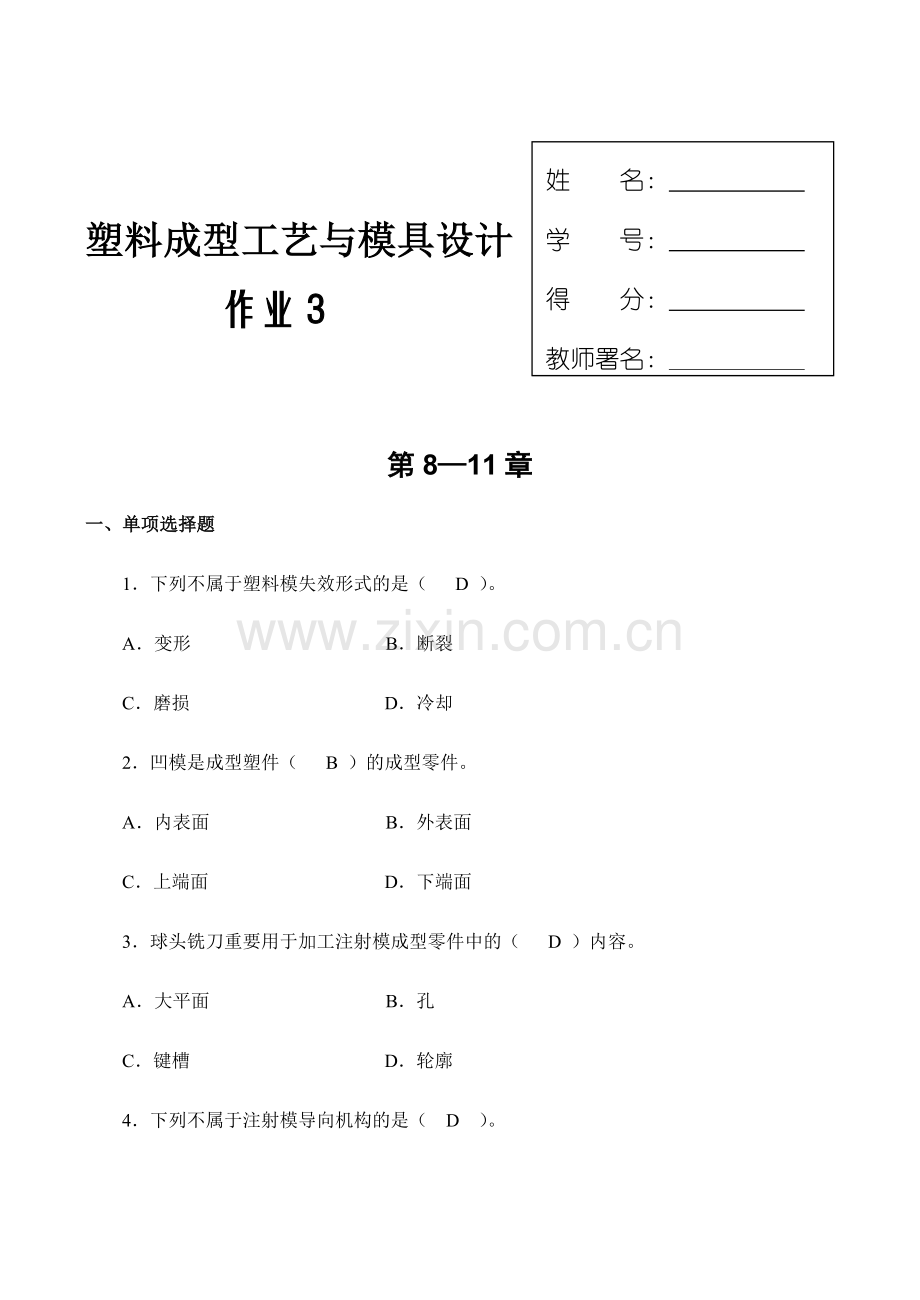

塑料成型工艺与模具设计
作业3

第8—11章
一、单项选择题
1．下列不属于塑料模失效形式的是（ D ）。
A．变形 B．断裂
C．磨损 D．冷却
2．凹模是成型塑件（ B ）的成型零件。
A．内表面 B．外表面
C．上端面 D．下端面
3．球头铣刀重要用于加工注射模成型零件中的（ D ）内容。
A．大平面 B．孔
C．键槽 D．轮廓

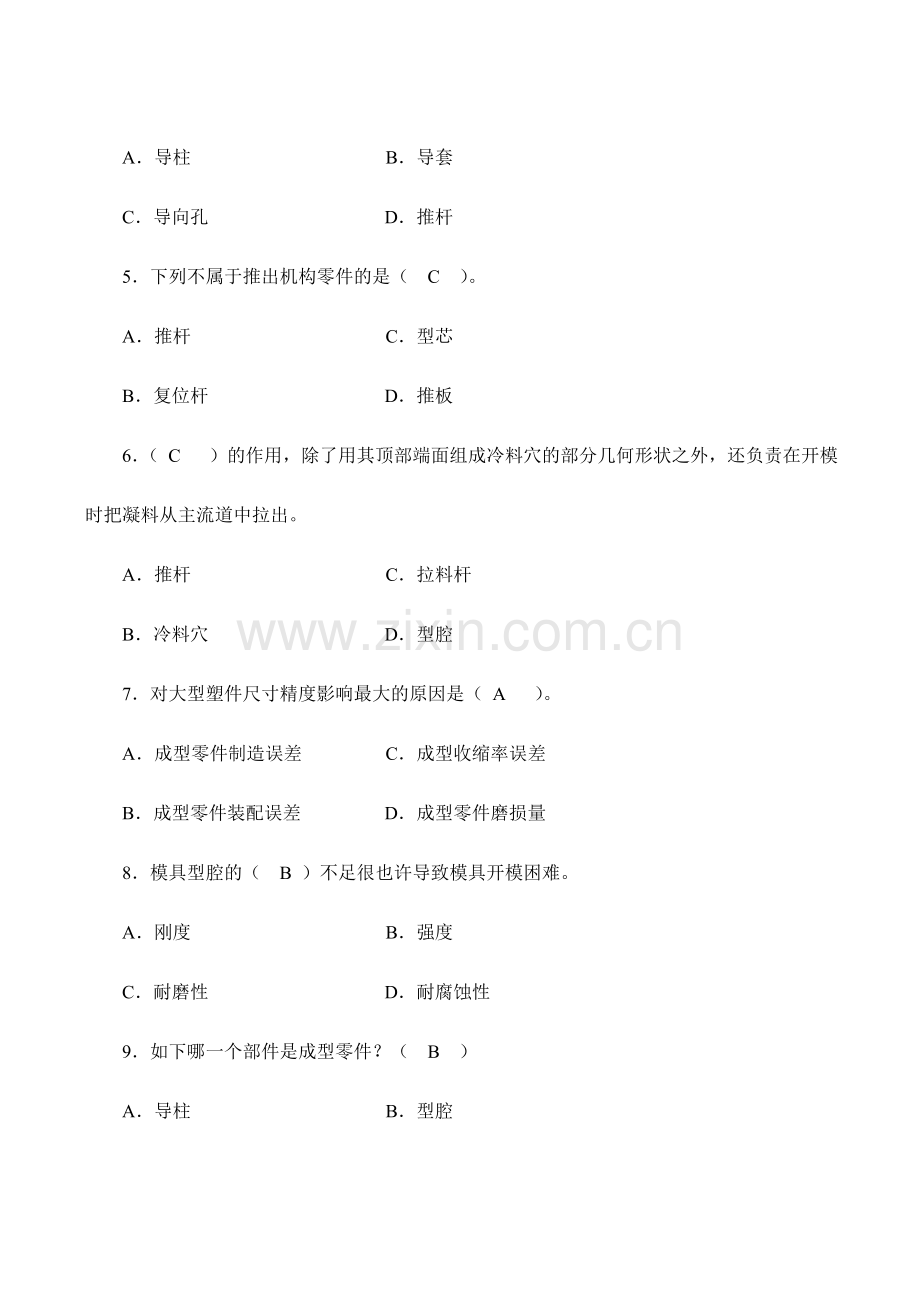

4．下列不属于注射模导向机构的是（ D ）。
A．导柱 B．导套
C．导向孔 D．推杆
5．下列不属于推出机构零件的是（ C ）。
A．推杆 C．型芯
B．复位杆 D．推板
6．（ C ）的作用，除了用其顶部端面组成冷料穴的部分几何形状之外，还负责在开模时把凝料从主流道中拉出。
A．推杆 C．拉料杆
B．冷料穴 D．型腔
7．对大型塑件尺寸精度影响最大的原因是（ A ）。
A．成型零件制造误差 C．成型收缩率误差
B．成型零件装配误差 D．成型零件磨损量
8．模具型腔的（ B ）不足很也许导致模具开模困难。
A．刚度 B．强度
C．耐磨性 D．耐腐蚀性
9．如下哪一个部件是成型零件？（ B ）
A．导柱 B．型腔
C．楔紧块 D．斜导柱
10．一般地，在注射成型过程中，模具温度对生产影响很大，模具通入冷却水是为了（ C ）。
A．长成型周期 B．低熔体流动性
C．短成型周期 D．低熔体流动性
11．（ C ）会导致熔体流动性差，塑件轮廓不清楚，甚至充不满型腔或形成熔接痕，塑件表面不光泽，缺陷多，力学性能减少。
A．模温过高 B．模具温度不均匀
C． 模温过低 D．模具温度均匀
12．（ A ），成型收缩率大，脱模和脱模后塑件变形大，并且易导致溢料和粘模。
A．模温过高 B．模具温度不均匀
C．模温过低 D．模具温度均匀
13．（ B ），型芯和型腔温度差过大，塑件收缩不均匀，导致塑件翘曲变形，影响塑件的形状及尺寸精度。
A．模温过高 B．模具温度不均匀
C．模温过低 D．模具温度均匀
14．注射模合模导向机构中的导柱装入模板采取配合形式为（ A ）。
A．过盈配合 B．间隙配合
C．过渡配合 D．自由公差
15．注射模合模导向机构中的导柱与导套采取配合形式为（ B ）。
A．过盈配合 B．间隙配合
C．过渡配合 D．自由公差

二、判断题
1．任何模具上都不需设有冷却或加热装置。（ × ）
2．同一塑料在不一样的成型条件下，其流动性是相同的。（ × ）
3．尺寸较大的模具一般采取4个导柱；小型模具一般用2个导柱。（∨ ）
4．推杆截面形状最多的是圆形，其原因是便于加工和装配。（ ∨ ）
5．所有的塑料制件都能够使用强制脱模。（ × ）
6．注射成型时，为了便于塑件的脱模，在一般情况下，使塑件留在动模上。（ ∨ ）
7．精密模具常采取锥面定位与导柱导向机构联合使用。（ ∨ ）
8．在其他条件相同的情况下，塑料收缩率会伴随注射压力的增大而增大。（ ∨ ）
9．圆筒形深腔塑件一般使用推管顶出。（∨ ）
10．滑块斜导柱孔与斜导柱的配合一般采取过渡配合。（ × ）
11．在其他条件相同的条件下，塑料与型芯的摩擦系数越大，脱模阻力越大。（ ∨ ）
12．塑料收缩率是材料固有的属性，它与注塑成型工艺、塑料制品设计、模具结构设计无关。（ ∨ ）
13．型芯常用材料为20号钢和T8A。硬度达成HRC 56～60。（ ∨ ）
14．导套可用材料为20号钢或T8A。硬度为50～55HRC或铜等耐磨材料制造。（ ∨ ）
15．冷却时间是指熔体布满型腔到制品最厚壁部中心温度降到热变形温度所需要的时间。（ ∨ ）

三、简答题
1．阐明注射模常用的组合式凹模结构特点。

2．成型杆和型芯区分是什么？

3．成型零件工作尺寸计算措施？

4．注射模常用的推板推出机构特点及应用场所？

5．注射模成型什么制件时，考虑增设锥面定位装置？

6．设计注射模的冷却水孔的要求。

四、综合题
1．依照下图所示的注射模循环式冷却装置，试回答如下问题：
（1）请指出型腔入水口和出水口。
（2）一般要求入水口和出水口温差为多少？
（3）一般要求水孔的直径为多少？

图 注射模循环式冷却装置

2．依照下图所示的导柱、导套的固定及配合示意图，试回答如下问题：
（1）写出件1、件11和件12的名称及作用。1—导套 2—推杆固定板 3—推板
（2）指出导套与模板配合形式。H7/k6过盈配合
（3）指出导套与导柱配合形式。H7/f7间隙配合
（4）阐明图中的推出机构运动，完成脱模的动力源。开模时，弹顶器推进推板及推杆固定板上的推杆、推杆推进塑件完成脱模动作。

图 导柱、导套的固定及配合示意图

3．依照下图所示的模具结构示意图，试回答如下问题：
（1）写出件4、件11和件19的名称及作用。4—推杆 11—压环 12—浇口套
（2）指出推杆与模板配合形式。台肩式过盈配合
（3）设计模具时，取推杆的配合长度范围。
（4）阐明图中模具设有几根导柱，怎样分布。
4根导柱，2个用于开、合模；2个用于推出机构。

图 注射模结构示意图
4．依照下图所示的模具结构示意图，试回答如下问题：
（1）写出件1、件8和件2的名称及作用。1—垫块 8—弹簧 2—型芯
（2）指出图示模具是一模几腔。一模两腔
（3）指出模具采取形式的浇口。点浇口
（4）阐明图中件9—定距拉板的作用。为浇注系统脱离提供动力

图 注射模结构示意图
