2024年建筑材料试题及答案.doc

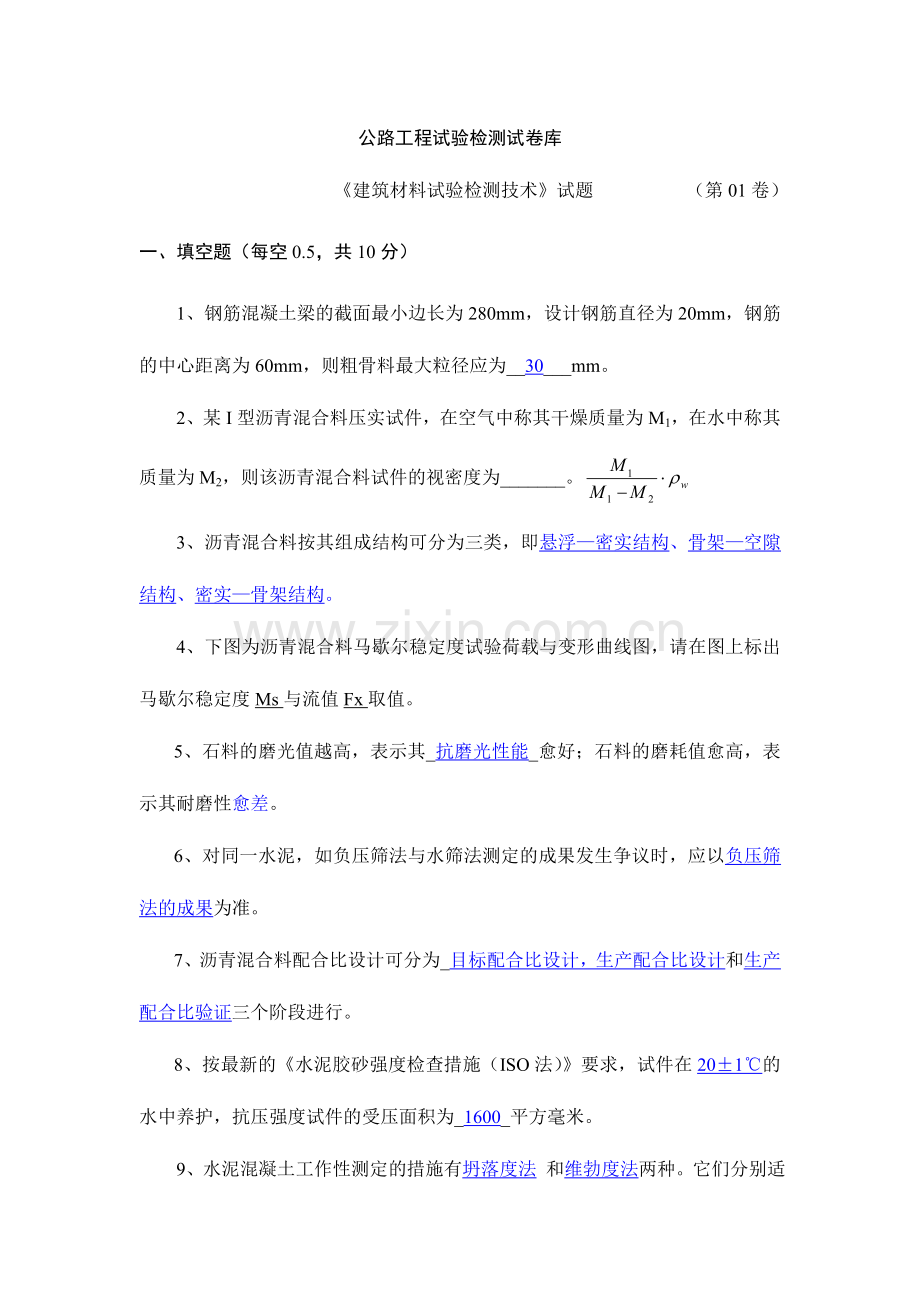

公路工程试验检测试卷库
《建筑材料试验检测技术》试题 （第01卷）
一、填空题（每空0.5，共10分）
1、钢筋混凝土梁的截面最小边长为280mm，设计钢筋直径为20mm，钢筋的中心距离为60mm，则粗骨料最大粒径应为__30___mm。
2、某I型沥青混合料压实试件，在空气中称其干燥质量为M1，在水中称其质量为M2，则该沥青混合料试件的视密度为_______。
3、沥青混合料按其组成结构可分为三类，即悬浮—密实结构、骨架—空隙结构、密实—骨架结构。
4、下图为沥青混合料马歇尔稳定度试验荷载与变形曲线图，请在图上标出马歇尔稳定度Ms与流值Fx取值。
5、石料的磨光值越高，表示其_抗磨光性能_愈好；石料的磨耗值愈高，表示其耐磨性愈差。
6、对同一水泥，如负压筛法与水筛法测定的成果发生争议时，应以负压筛法的成果为准。
7、沥青混合料配合比设计可分为_目标配合比设计，生产配合比设计和生产配合比验证三个阶段进行。
8、按最新的《水泥胶砂强度检查措施（ISO法）》要求，试件在20±1℃的水中养护，抗压强度试件的受压面积为_1600_平方毫米。

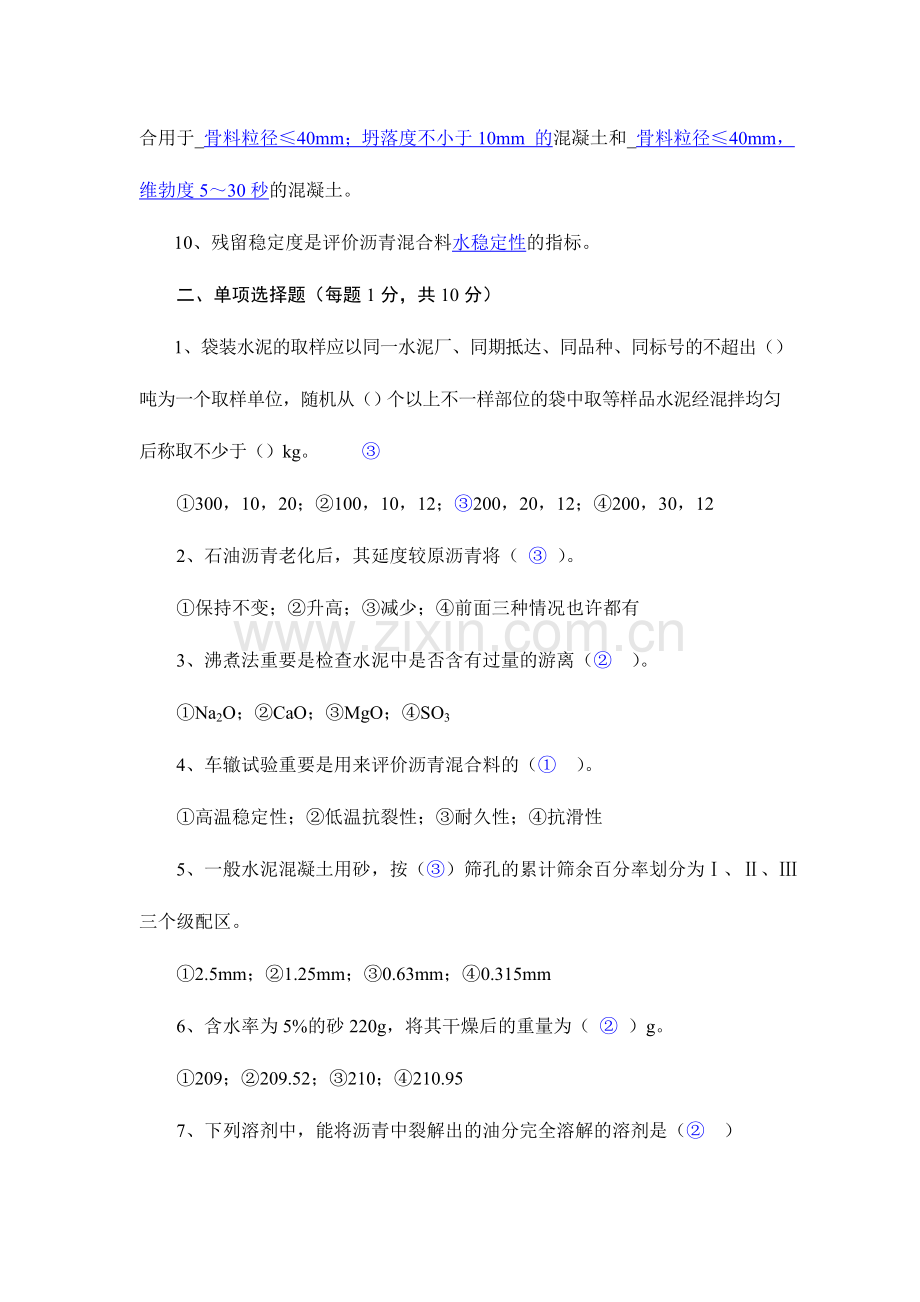

9、水泥混凝土工作性测定的措施有坍落度法 和维勃度法两种。它们分别适合用于_骨料粒径≤40mm；坍落度不小于10mm 的混凝土和_骨料粒径≤40mm，维勃度5～30秒的混凝土。
10、残留稳定度是评价沥青混合料水稳定性的指标。
二、单项选择题（每题1分，共10分）
1、袋装水泥的取样应以同一水泥厂、同期抵达、同品种、同标号的不超出（）吨为一个取样单位，随机从（）个以上不一样部位的袋中取等样品水泥经混拌均匀后称取不少于（）kg。 ③
①300，10，20；②100，10，12；③200，20，12；④200，30，12
2、石油沥青老化后，其延度较原沥青将（ ③ ）。
①保持不变；②升高；③减少；④前面三种情况也许都有
3、沸煮法重要是检查水泥中是否含有过量的游离（② ）。
①Na2O；②CaO；③MgO；④SO3
4、车辙试验重要是用来评价沥青混合料的（① ）。
①高温稳定性；②低温抗裂性；③耐久性；④抗滑性
5、一般水泥混凝土用砂，按（③）筛孔的累计筛余百分率划分为Ⅰ、Ⅱ、Ⅲ三个级配区。
①2.5mm；②1.25mm；③0.63mm；④0.315mm
6、含水率为5%的砂220g，将其干燥后的重量为（ ② ）g。
①209；②209.52；③210；④210.95
7、下列溶剂中，能将沥青中裂解出的油分完全溶解的溶剂是（② ）
①乙醇；②乙醚；③石油醚；④乙醚和石油醚
8、测定沥青碎石混合料密度最常用的措施为（③ ）。
①水中重法；②表干法；③蜡封法；④体积法
9、混凝土用砂应尽也许采取（④ ）的砂。
①空隙率小；②总表面积小；③总表面积大；④空隙率和总表面积均较小
10、一般混凝土的强度等级是以具备95%确保率的（④ ）d的标准尺寸立方体抗压强度代表值来确定的。
①3，7，28；②3，28；③7，28；④28
三、多项选择题（每题1分，共10分）√
1、对砂子的细度模数计算式中，分子上减去5A5解释完整的是（ ）。
A．不小于5mm颗粒为粗骨料，应扣5A5；
√B．不小于5mm为粗骨料，小于5mm筛孔有5级，A5被累计了5次；
√C．不小于5mm为粗骨料，A5被累计了5次，应扣除5A5；D．从5mm如下各筛的累计筛余中分别扣除5mm筛上的累计筛余。
2、沥青混凝土施工中发觉压实的路面上出现白点，你以为也许产生的原因是（ ）。
√A．粗集料针片状颗粒含量高；√B．粗料中软石含量过高；
C．拌和不均匀；D．碾压遍数过多。
3、水泥混凝土试配强度计算包括那些原因（ ）。
√A．混凝土设计强度等级；B．水泥强度等级；√C．施工水平；√D．强度确保率。
4、混凝土抗折强度试验采取三分点处双加荷装置，下列说法中正确的是（ ）。
A．三个加荷点；B．两个加荷点；√C．两加荷点位于标距三等分处；
√D．两加荷点位于三等分标距处。
5、水泥凝结时间用小时（h）和分 (min)表示，下述几个表示措施正确的是（ ）。
√A．5小时，20分；B．5h20min；C．5：20；√D．5h,20min。
6、沥青混合料抽提试验的目标是检查沥青混合料的（ ）。
√A．沥青用量；√B．矿料级配；C．沥青的标号；
D．矿料与沥青的粘附性。
7、单位用水量重要影响水泥混凝土的（ ）。
√A．强度；√B．耐久性； C．工艺性；√D．坍落度。
8、砂中云母含量过大，会影响混凝土拌和物和硬化混凝土的什么性质（ ）。
√A．拌和物和易性；B．保水性；√C．抗冻性；√D．抗渗性。
9、混凝土立方体抗压强度标准值的含义包括（ ）。
√A．按标准措施制作的150mm的立方体试件；√B．试件标准养护至28天；√C．用标准措施测定的立方体抗压强度总体分布的一个值；√D．具备95%确保率的抗压强度。
10、沥青混合料摊铺温度重要与那些原因有关（ ）。
A．拌和温度；√B．沥青种类；√C．沥青标号；√D．气温。
四、判断题（对打“√”，错的打“╳”）（每题0.5分，共10分）
1、石料抗压强度试验，试件能够是边长为50mm的立方体，也能够是直径和高均为50mm的圆柱体。 （ √ ）
2、在评价水泥质量时，凡氧化镁、三氧化硫、凝结时间、体积安定性中的任一项不符合国家标准要求，水泥则为废品。 （╳）
3、评价粘稠石油沥青路用性能最常用的三大技术指标为针入度、软化点及脆点。（╳）
4、沥青饱和度是指压实沥青混合料中的沥青体积填充矿料间隙体积的百分率。（√）
5、沥青混合料中的剩余空隙率，其作用是以备高温季节沥青材料膨胀。 （√）
6、用高强度等级水泥配制低强度等级混凝土，不但能减少水泥的用量，混凝土的强度能得到确保，并且混凝土的耐久性也会变好。 （╳ ）
7、两种砂子的细度模数相同，它们的级配不一定相同。 （√ ）
8、新拌水泥混凝土的坍落度随砂率的增大而减小。 （╳ ）
9、沥青与矿料的粘附等级越高，阐明沥青与矿料的粘附性越好。（√ ）
10、用于质量仲裁检查的沥青样品，重复加热的次数不得超出两次。（ √ ）
11、沥青老化试验后的质量损失其计算成果可正可负。 （ √ ）
12、沥青针入度越大，其温度稳定性越好。 （╳ ）
13、水泥混凝土的强度等级与标号只是叫法不一样，其含义并无区分。 （ ╳ ）
14、水泥混凝土的凝结时间是从水泥混凝土加水拌和开始到贯入阻力为20MPa时的一段时间。（╳）
15、水泥混凝土所用粗集料限制活性SiO2的目标是为了提升水泥与石料的粘结力。（╳）
16、工程中常用油石比来表示沥青混合料中的沥青用量。 （√ ）
17、增加细砂的用量，可增加沥青混凝土的空隙率，减小矿料的间隙率（╳）。
18、碱性石料与沥青粘附性好，一般是用石料的水溶液的PH值来判断石料的酸碱性。（╳）
19、试验中，一般重复性试验误差的要求低于再现性误差要求。（╳ ）
20、沥青软化点试验时，当升温速度超出要求的升温速度时，试验成果将偏高。（√ ）
五、简答题（共30分）
1、试述沥青用量的变化对沥青混合料马歇尔试验成果有何影响？（6分）
答：a、对稳定度的影响：伴随沥青用量的增加，马歇尔稳定度值增加，达成峰值后再增加沥青用量稳定度趋于下降。
b、对流值的影响：伴随沥青用量的增加，混合料的流值也增加，开始增加较平缓，当沥青用量增加到一定程度时，流值增加幅度加大。
c、对空隙率的影响：伴随沥青用量增加，因为被沥青填充的矿料间隙的减小，混合料的剩余空隙率也随之减小，这种减小开始幅度较大，最后趋于平缓。
d、对饱和度的影响：伴随沥青用量的增加，矿料间隙率的减小，沥青体积百分率的增加，混合料的饱和度也趋于增加，但到一定程度趋于平缓。
2、试述影响混凝土抗压强度的重要原因。（6分）
答：a、灰水比、水泥强度及骨料种类的影响，用下式阐明：

从材料质量看混凝土强度重要受水泥强度的影响，水泥强度高，混凝土强度高，从材料组成百分比看混凝土强度重要取决于灰水比，灰水比大强度高，对碎石和砾石A、B取值不一样，因此骨料品种也影响混凝土强度。采取碎石混凝土强度高。
b、养生条件影响：（1）温度高，强度高。反之亦然；（2）湿度大，强度高。反之亦然； （3）令期长，强度高。反之亦然；
c、试验条件：（1）试件尺寸及形状：尺寸大强度低，高径比为2时，圆柱试件强度低于立方体强度；（2）试件干湿情况：试件干强度高，湿则低；（3）加载速度：速度快强度高，慢则低。
3、水泥混凝土用集料的压碎值测定措施与沥青混合料用集料的压碎值测定措施有何不一样？（6分）
答：

试样规格（mm）
荷载（KN）
加荷时间（min）
稳压时间（s）
筛孔
（mm）
混凝土集料
10-20
200
3-5
5
2
(圆孔)
沥青混凝土集料
13.6-16
400
10
0
1.7
(方孔)
另外，压碎值试筒规格也不一样，确定试样数量的措施也不一样，混凝土集料分两层，用颠击法密实，试样总厚10cm，沥青混凝土集料用量筒确定试样总量，分三层，用插捣法密实。
4、A、B、C、D四种矿质材料，欲组配成符合某类型沥青混合料级配要求的矿质混合料。现用图解法进行矿料的配比计算（如图所示），试依照图示提供的已知条件，确定A、B、C、D四种矿料的用量（绘出详细做法）。（6分）
4、图略。
5、工程中选择沥青及沥青标号重要考虑的原因有那些？（6分）
答：5、依据工程所处的气候条件及路面结构类型查技术规范选择沥青及沥青标号。沥青路面施工规范以地区的日最低平均气温将全国分为寒区、温区、热区三个气候分区，对一个详细的地区可通过查技术规范确定其气候分区；路面结构类型标准分为四类，即表面处治，沥青贯入式及上拌下贯式，沥青碎石，沥青混凝土，路面结构类型可查路面设计文献。
另外，因粘稠石油沥青分为重交和中轻交通量沥青两个标准，选用沥青标号时还要考虑道路等级，高等级路选重交沥青，其他选中轻交沥青。
六、实例计算题（共15分）
1、某沥青混合料的视密度为2.35g/cm3，理论密度为2.48g/cm3，油石比为5.0%，沥青的相对密度为1.00。求该沥青混合料的空隙率、矿料间隙率及沥青混合料的饱和度。（7分）
解：1、 a．空隙率
b．沥青体积百分率VA
c．矿料间隙率VMA

d．饱和度VFA 。
2、混凝土计算配合比为1：2.13：4.31，水灰比为0.58，在试拌调整时，增加了10%的水泥浆用量。试求
（1）该混凝土的基准配合比（不能用假定密度法）；
（2）若已知以试验室配合比配制的混凝土，每m3需用水泥320kg，求1m3混凝土中其他材料的用量；
（3）如施工工地砂、石含水率分别为5%、1%，试求现场拌制400L混凝土各种材料的实际用量。
（计算成果精准至1kg）。（8分）
解： （1）计算基准配合比
∵水泥浆用量增加10%
∴基准配合比应为：
1.1：2.13：4.31=1：1.94：3.92
（2）水泥=320kg（已知） 水=320×0.58=186kg
砂=320×1.94=621kg 石=320×3.92=1254kg
（3）水泥=320kg 砂=621(1+5%)=652kg
石=1254（1+1%）= 1267kg
水=186-（621×5%+1254×1%）=142kg
400L混凝土材料用量
水=142×0.4=57kg 水泥=128kg
砂=652×0.4=261kg 石=1267×0.4=507kg
七、分析评定题（共15分）
1、若试验室配合比单位用水量为200kg，水灰比为0.6，粗骨料为碎石，水泥实测强度为42.5MPa，试验室强度恰好达成试配强度值（28.2MPa），若每方混凝土多加10kg水，混凝土强度减少率为多少？
（注：A=0.48 B=0.52）。（8分）
答： ①由已知条件：每方混凝土单位水泥用量为，若每方混凝土多加10kg水，则单位用水量为210kg。
②由计算多加水后混凝土的强度值

③强度下降率。

2、在沥青路面施工中，通过减少压实温度和减少压实遍数来提升平整度的作法是否可取，为何？（7分）
答：不可取。因这么做的成果只能使路面未达成应有的压实度、应有的结构和强度，通车后会引起一系列问题。
①因为压实不足，通车后行车荷载作用会使路面压实度迅速增加，但因受车辆渠化运行限制及行车的非匀速性，压实度的增加是不均匀的，会产生车辙、推挤等病害。若下层平整度自身也差，整个平整度会很快变差。
②因为压实不足，沥青路面的空隙率增大，除沥青易老化外，还增大了路面的透水性，假如下层为沥青碎石和开级配沥青混凝土，会因雨水渗透，殃及基层。
③因为压实不足，混合料未达成预期的嵌挤结构和强度，在车辆荷载作用下，路面将过早出现涣散、剥落、坑槽等病害，尤其通车后气温较低时，更易产生病害。
《建筑材料试验检测技术》试题 （第02卷）
一、填空题（每空0.5分，共10分）
1、在已知岩石类别时，评定石料等级的依据是饱水抗压强度和和洛杉机（或狄法尔）磨耗率。
2、当粗骨料最大粒径为50mm时，水泥混凝土抗压强度试件尺寸应为_200×200×200_mm的立方体。
3、用马歇尔试验确定沥青混合料的沥青用量时，控制高温稳定性的指标是_稳定度和_流值，在沥青混合料配合比确定后，验证高温稳定性的指标是_动稳定度。
4、为确保混凝土的耐久性，在混凝土配合比设计中要控制__最大水灰比和最小水泥用量。
5、在混凝土配合比设计中，单位用水量是依照__设计坍落度、骨料种类及最大粒径查表确定。
6、沥青的针入度、延度、软化点依次表示沥青的_粘稠_性__塑性和_热稳性性。
7、_沥青混凝土混合料和沥青碎石混合料统称为沥青混合料。
8、在水泥混凝土配合比设计中， 砂率是依据_设计水灰比、骨料最大粒径和种类来确定的。
9、就试验条件而言，影响混凝土强度的原因重要有试件_尺寸、形状、干湿情况和加载速度。
二、单项选择题（每题1分，共10分）
1、石油沥青老化后，其软化点较原沥青将（ ② ）。
①保持不变；②升高；③减少；④先升高后减少
2、饱和度是用来评价沥青混合料的（③ ）。
①高温稳定性；②低温抗裂性；③耐久性；④抗滑性
3、在蜡质量与含蜡量关系图上，若三个点恰好在一斜率为正的直线上，已知蜡质量为0.05g和0.10g时，含蜡量依次为1.5%和2.5%，该沥青含蜡量为（② ）。
①1.5%；②2.0%；③2.5%；④无法确定
4、在设计混凝土配合比时，配制强度要比设计要求的强度等级高，提升幅度的多少，取决于（④）
①设计要求的强度确保率；②对坍落度的要求；③施工水平的高低；
④设计要求的强度确保率和施工水平的高低
5、沥青混合料中，掺加矿粉的目标是为了（ ② ）
①提升密实度；②提升稳定度；③增加流值；④改进工艺性
6、当配制水泥混凝土用砂由粗砂改为中砂时，其砂率（ ① ）
①应适当减小；②不变；③应适当增加；④无法判定
7、一般情况下，进行沥青混合料矿料合成设计时，合成级配曲线宜尽也许接近设计要求的级配中值线，尤其应使（④ ）mm筛孔的通过量接近设计要求的级配范围的中值。
①0.075；②2.36；③4.75；④ ①、②和③
8、规范将细度模数为1.6～3.7的一般混凝土用砂，按（ ② ）划分为3个级配区。
①细度模数；②0.63mm筛孔的累计筛余百分率；③1.25mm筛孔的累计筛余；④0.63mm筛孔的通过百分率
9、沥青针入度试验属于条件粘度试验，其条件为（④ ）。
①温度；②时间；③针的质量；④ ①+②+③
10、目前，国内外测定沥青蜡含量的措施诸多，但我国家标准准要求的是（ ① ）。
①蒸馏法；②硫酸法；③组分分析法；④化学分析法
三、多项选择题（每题1分，共10分）
1、就同一强度等级而言，道路水泥与一般水泥相比较其优点是（ BC ）。
A．抗压强度高；B．抗折强度高；C．耐磨性能好；D．需水量小。
2、集料试验中折算成SO3含量来测试的物质是（ BD ）。
A．氧化硫；B．硫化物；C．硫铁矿；D．硫酸盐。
3、沥青混合料用粗细骨料分界筛孔尺寸为（ B ）mm，水泥混凝土粗、细骨料分界筛孔尺寸为（ D ）mm。
A．2.5；B．2.36；C．4.75；D．5。
4、沥青混合料理论最大相对密度计算式中的r1、r2…rn的物理含义，下述说法正确的是（AD）。
A．各矿料对水的相对密度；B．各矿料的表观密度；C．各矿料的表观相对密度；D．细集料用表观相对密度。
5、100mm非标准立方体抗压强度换算系数为（A ），100mm×100mm×400mm非标准试件抗折强度换算系数为（D ）。
A．0.95；B．1.05；C．0.75；D．0.85。
6、对编号为A、B、C、D的四个雷氏夹进行用前标定，由下成果写出可用夹的编号（ AD ）。
A．2x=17.5mm；B．2x=14.8mm；C．2x=20.5mm；D．2x=16.6mm。
7、用贯入法测水泥混凝土的凝结时间，初凝和终凝时间依次对应的贯入阻力为（ DB ）。
A．82MPa；B．28MPa ; C．5.3MPa；D．3.5MPa。
8、水灰比影响水泥混凝土的（BD ）。
A．坍落度；B．耐久性；C．工艺性；D．强度。
9、表示混凝土强度等级的两项内容分别是（BD ）。
A．抗压强度；B．符号“C”；C．标准立方体抗压强度；D．立方体抗压强度标准值。
10、沥青混合料摊铺速度试验的目标在于确保（ACD ）。
A．摊铺均匀性；B．摊铺层密实度；C．摊铺平整度；D．摊铺机连续工作。
四、判断题（对打“√”，错的打“╳”）（每题0.5分，共10分）
1、石料的抗冻性仅与材料的空隙率有关，与空隙中的水饱和程度无关。（╳）
2、石油沥青的标号是依照沥青要求条件下的针入度、延度以及软化点值来确定的。（╳）
3、若砂试样的筛分曲线落在要求的三个级配区的任一个区中，则无论砂子的细度模数是多少，其级配和粗细程度都是合格的，适宜于配制混凝土。 （ ╳ ）
4、同一材料在进行强度试验时，加荷速度快者较加荷速度慢者的试验成果值偏大。（√）
5、进行一般混凝土立方体抗压强度测定期，其受压面应垂直于成型抹平面。（√）
6、沥青延度试验中，如发觉沥青细丝浮于水面，则应及时利用酒精将水的密度调整至与试样相近后，继续进行试验。 （╳ ）
7、一般情况下，低标号沥青拌制混合料时的拌和温度应高于采取高标号沥青的混合料。（√）
8、沥青与矿料的粘附性等级评定，应由两名以上经验丰富的试验人员分别目测评定后取平均等级表示成果。 （√ ）
9、中、轻交通量石油沥青的老化评定措施采取薄膜加热试验。（╳ ）
10、测定水泥标准稠度用水量是为了确定水泥混凝土的拌和用水量。（╳）
11、沥青混合料的空隙率过大是因为矿料的间隙率过大而引起的。（√）
12、沥青碎石配合比设计的重要控制指标是空隙率和饱和度。 （√ ）
13、配制沥青混合料所用矿粉，其细度应越细越好。 （ ╳ ）
14、重复性试验是对取样代表性的检查，而再现性是对试验所用仪器设备的检查。（╳）
15、沥青老化试验后，其质量肯定要减小。 （╳ ）
16、石料的吸水率与含水率分属于两个概念，但含水率小于吸水率。（╳）
17、用现行沥青含蜡量的测定措施测定的含蜡量值不随冷却过滤所取油分质量多少而变化。(╳）
18、流值是稳定度达成最大值时试件的垂直（径向）压缩变形量。 19、砂率的大小重要影响水泥混凝土的工作性，对强度的影响较小。（ √ ）
20、残留稳定度越大，沥青混合料的水稳定度性越好。 （ √ ）
五、简答题（共38分）
1、何谓水泥的凝结时间？它对道路及桥梁施工有何意义？（6分）
答：凝结时间分初凝和终凝
从水泥加水拌和至开始失去塑性这段时间间隔称初凝，水泥加水拌和至最后失去塑性这段时间称为终凝。路桥混凝土施工中，混凝土从开始拌和、运输、浇注、到振捣成型等工艺过程需要一定的时间，若混凝土初凝时间过短，工艺过程未完成混凝土就开始凝结，将最后减少混凝土的强度，因此要有充足的初凝时间确保工艺过程的完成。混凝土拌和物一旦入模成型，就希望其迅速凝结，以便尽早拆模进行下一道工序，因此终凝时间不宜过长。适宜的凝结时间对确保混凝土强度和加快施工进度有重要意义。
2、砂子筛分曲线位于级配范围曲线图中的1区、2区、3区阐明什么问题？三个区以外的区域又阐明什么？配制混凝土，选用哪个区的砂好些？为何？（6分）
答：工程用砂是把细度模数在1.6-3.7范围内的砂按0.63mm筛孔的累计筛余百分率分为三个级配区，若混凝土用砂的级配曲线完全处在三个区的某一个区中，（详细按0.63mm筛孔累计筛百分率确定），阐明其级配符合混凝土用砂的级配要求。假如砂的级配在一个（或几个）筛孔超出了所属的级配区范围，阐明该砂不符合级配要求，不得使用。配制混凝土优先选用级配符合Ⅱ区级配要求的砂，Ⅱ区砂由中砂和一部分偏粗的细砂组成，用Ⅱ区砂拌制的混凝土拌和物其内摩擦力，保水性及捣实性都较Ⅰ区和Ⅲ区砂要好，且混凝土的收缩小，耐磨性高。
3、沥青混合料施工检测项目有那些，各自的意义是什么？（5分）
答：检测项目有：a)抽提试验；b)马歇尔稳定度试验；c)钻芯取样；
意义有： a)检查矿料级配及沥青用量是否满足设计及规范要求；b)检查稳定度、流值、空隙率、饱和度等指标值是否满足规范要求；c）检查现场压实度、厚度，测马氏稳定度（规范要求，但存在某些问题）。
4、某施工单位进行AC-16-I沥青混合料马歇尔试验时，测得其马歇尔稳定度不能满足设计要求，试分析也许产生该种现象的原因。（7分）
答：a）粗骨料强度低，与沥青粘附差。若粗骨料强度低、风化严重，针片状颗粒多，在试件成型击实过程中产生新的破裂面，导致稳定度上不去，骨料与沥青粘附差也是也许原因。
b）砂子用量过大，因为砂多为河砂表面较光，若砂子用量大，会减少摩擦阻力，从而影响稳定度。
c）矿粉用量不宜，矿粉一般用量较小，但其总比面很大，矿粉用量对混合料粘结力起决定作用，矿粉用量过少，将使混合料粘结力下降，导致稳定度低。但过多也会影响稳定度。
d）沥青针入度值大，粘性差，也也许导致稳定度差。
5、在下图中绘出马歇尔稳定度Ms及流值FL与沥青用量qa的关系，并解释MS与FL随qa变化的原因。（6分）
答：（图略）
a)当沥青用量较小时，沥青不足以形成结构沥青膜来粘结矿料颗粒，稳定度较小，伴随沥青用量增加，结构沥青逐渐形成，矿料粘结力增加，稳定度也增加，但沥青用量再增加，包裹矿料的沥青膜增厚、自由沥青增多，拨开了骨料间距，混合料的粘结力减少，稳定度也随之下降。
b)流值对应最大稳定度，沥青用量小时，因为骨料的嵌挤作用，流值较小，随沥青用量增加，骨料内摩阻力减小，流值增加。
六、实例计算题（共15分）
1、若计算配合比每方混凝土材料用量为水=195kg，水泥=390kg 、砂=588kg、石子=1176kg/m3，经试拌坍落度不小于设计要求。
a)按每方混凝土减少5kg水，计算调整后每方混凝土材料用量；b)若实测密度为2425kg/m3，计算密度调整后每方混凝土材料用量；c)若现场每盘混凝土用两袋水泥，请计算每盘混凝土材料用量。d)若现场砂的含水量为4%，石子含水量为1.5%，计算每盘混凝土材料用量。（8分）
解：a)水灰比=195/390=0.5

每方混凝土材料用量为：水=190kg 水泥=kg
砂=2349-(380+190)×0.33=587kg
石=2349-190-587-380=1192kg
b)k= 水=190K=196kg
水泥=380k=392kg 砂=587k=660kg 石=1192k=1231kg
c)配合百分比：1：1.55：3.14：0.5
d)考虑砂石含水量后每盘混凝土材料用量
水泥=100kg 砂=155(1+4%)=161kg
石=314(1+1.5%)=319kg 水=50-(155×4%+3.14×1.5%)=39kg
2、某砂样经筛析试验，成果列于下表，请计算细度模数，并画级配曲线：（7分）

筛孔
（mm）
10.0
50
2.5
1.25
0.63
0.315
0.16
<0.16
筛余质量（g）
0
35
25
70
160
105
80
25
解：
筛孔
（mm）
10
5
2.5
1.25
0.63
0.315
0.16
<0.16
筛余质量（g）
0
35
25
70
160
105
80
25
分计筛余百分
0
7
5
14
32
21
16
5
累计筛分百分率
0
7
12
26
58
79
95
100
通过量
0
93
88
74
42
31
5
0

级配曲线略。
七、分析评定题（15分）
1、已知油石比为5%，混合料表观密度为2.25g/cm3，沥青密度为1.028g/cm3，水的密度取1g/cm3，则沥青体积百分率，此计算成果对吗？若不对请表示出正确成果。（6分）
答：计算有误：一是未把油石比换算为沥青含量，二是未把沥青密度换算为相对密度，正确计算为：

2、施工中常发觉混凝土浇筑体顶面产生横向裂纹（多发生在高温干旱季节），拆模后侧表面有砂粒或石子露头等缺陷，除去浇捣原因，请分析其产生的原因。（9分）
答：能够从两方面阐明：
一是配合比设计自身不尽合理，包括骨料级配配差，配合百分比不佳，如砂率过小，水灰比过大，导致拌和物粘聚性和保水性差，甚至有离析现象，经浇捣后石子下移，砂浆上浮，遇到蒸发量大时，水份损失过多过快，因砂浆收缩表面出现裂纹。侧面则因混凝土保水性差，水泥浆从模板缝隙外流，洗刷了包裹砂粒或石子的水泥浆使砂粒与石子露头，此种情况多发生在模板接缝处及其附近，使混凝土外观质量变差。
另一个情况是施工中未严格执行配合百分比，材料未按配合百分比严格计量，尤其是用水量控制不好时，致使混凝土拌和物粘聚性和保水性变差，严重时出现离析、同样会引起上述缺陷。

《建筑材料试验检测技术》试题 （第03卷）
一、填空题（每空0.5分，共10分）
1、石料的磨光值越高，表示其抗磨光性愈好；石料的磨耗率愈高，表示其耐磨耗性愈差。
2、一般混凝土的“强度等级”是以具备95%确保率的28d立方体抗压强度标准值来确定。
3、称取堆积密度为1600kg/m3的干碎石600g，浸水二十四小时后称其水中质量为381g，则该砂的视密度为_2.74g/cm3，空隙率为41.6%%（ρw取1）。
4、在确保混凝土强度不减少及水泥用量不变的条件下，改进混凝土拌和物的工作性最有效的措施是_掺外加剂，另外尚有提升振捣机械的效能等措施。
5、中粒式和粗料式沥青混合料所用矿料与沥青的粘附性评价措施以_水煮法试验为标准；细粒式沥青混合料用矿料以水浸法试验为标准。
6、沥青混合料配合比设计要完成的两项任务是_矿料的组成设计和确定最佳沥青用量。
7、沥青混合料矿料配比调整计算中通过量要尽也许与级配范围中值接近的三个核心筛孔是_0.075mm、_2.36_mm和__4.75_mm。
8、水泥混凝土试验室调整的内容包括_工作性、密度和_强度_复核。
9、沥青产品的纯洁程度用__溶解度__表示。
10、砂子的细度模数反应砂子_所有颗粒_的粗细程度。
二、单项选择题（每题1分，共10分）
1、石油沥青经老化后，其针入度值较原沥青将（ ③ ）。
①保持不变；②升高；③减少；④变化不定
2、沸煮法重要是检查水泥中是否含有过量的（② ）。
①NaO2；②游离CaO；③游离MgO；④SO3
3、车辙试验重要是用来评价沥青混合料（① ）的验证性指标。
①高温稳定性；②低温抗裂性；③耐久性；④抗滑性
4、细集料的体积随含水率的增大而（③ ）。
①减小；②增大；③先增大后减小；④先减小后增大
5、混凝土用砂应尽也许采取（④ ）的砂
①空隙率小；②总表面积小；③总表面积大；④空隙率和总表面积均较小
6、沥青混合料试件质量为1200g，高度为65.5mm，成型标准高度（63.5mm）的试件混合料的用量为（② ）g。
①1152；②1163；③1171；④1182
7、散装水泥的取样应以同一水泥厂、同期抵达、同品种、同标号的不超出（ ）吨为一个取样单位，随机从不少于（）个罐车中采取等量水泥，经混拌均匀后称取不少于（ ）kg。④
①500，4，50；②200，3，20；③100，2，15；④500，3，12
8、试饼法检查水泥的安定性时，试饼成型后（ ③ ）放入煮沸箱中沸煮。
①立即；②养护箱中养护12h后；③养护箱中养护24h；④养护箱中养护3d
9、将集料颗粒的大面朝下，测其长，宽，厚t，当（ ④ ）≥3时，该集料为针片状颗粒。
①；②；③；④
10、沥青针入度的单位为“°”1°=（ ① ）mm。
①0.1；②0.01；③1.0；④10
三、多项选择题（每题1分，共10分）
1、沥青混合料的表观密度是指单位表观体积混合料的质量，表观体积包括（ AB ）。
A．实体体积；B．不吸水的内部闭口孔隙体积；C．开口孔隙体积；D．部分开口孔隙体积。
2、若以运动粘度为250mm/s时的温度为压实温度，则混合料拌和温度的运动粘度应选用（ CD）。
A．260mm/s；B．270mm/s；C．140mm/s；D．150mm/s。
3、购置水泥时，厂家需向用户提供产品出厂检查证，下述说法正确的是（BD ）。
A．一次提供所有资料；B．随车提供除28天强度以外的所有资料；C．随车提供除7天，28天强度以外的资料；D．32天内提供28天强度资料。
4、若已知集料的烘干、表干、水中质量及试验温度水的密度，最多能够计算出集料的（ D ）个有关密度的常数，（ A ）个与水有关的参数。
A．1；B．3；C．5；D．6。
5、碱—骨料反应应具备的条件是（ABC ）。
A．水泥中含超量的碱；B．充足的水；C．骨料中含有碱活性颗粒；D．适宜的温度
6、A、B、C、D四种同标号沥青，老化试验成果按序（质量损失，针入度比，25℃延度）如下，请从中选出两种抗老化性能好的沥青 BC
A．-0.7%，42%,60cm；B．0.8%，50%,68cm;C．-0.8%，52%,70cm；D．0.7%，38%,50cm。
7、水泥混凝土凝结时间测试有三根粗细不等的测针，试验时先粗后细，在什么情况下应换针（AD）。
A．用较粗针压不到要求深度时；B．压入时度盘指针无反应时； C．遇到粗骨料时；D．测孔周围砂浆出现微裂缝。
8、水泥混凝土配合比设计计算中，计算粗、细集料用量的措施有（ ABCD ）。
A．质量法；B．绝对体积法；C．假定表观密度法；D．体积法。
9、下列指标中，判定水泥为不合格产品的指标有（ BC ）。
A．SO3含量；B．包装标志中无水泥品种；C．生产者名称不详；D．出厂期过长。
10、立方体抗压强度的含义包括（ ABC ）。
A．按标准制作的150mm的立方体试件；B．标准养护至28天；C．按标准措施测得的抗压强度值；D．按要求措施的换算值。
四、判断题（对打“√”，错的打“╳”）（每题0.5分，共10分）
1、为使试验成果具备代表性，在沥青取样时，应用取样器按液面上、中、下位置各取要求数量，并将取出的三个样品分别进行检查。 （╳ ）
2、进行粘稠沥青性质常规检查时，沥青的取样数量应不少于1.5kg。（√）
3、一般情况下，当水泥混凝土坍落度不小于70mm时，用人工成型150mm的立方体试件，将拌和物按三层装入试模，并且每层插捣25次。 （ ╳ ）
4、评价粘稠石油沥青路用性能最常用的三大技术指标为针入度、软化点及延度。（ √ ）
5、集料和混凝土的抗冻性都能够用硫酸钠坚固法来间接评价。（╳ ）
6、石料在进行强度试验时，其饱水状态下的强度总是小于干燥状态下的强度。（√ ）
7、水泥越细越好，但过细却会增加水泥的生产成本。
