JB-QB-Z2-ZN32二总线模拟量火灾自动报警控制器

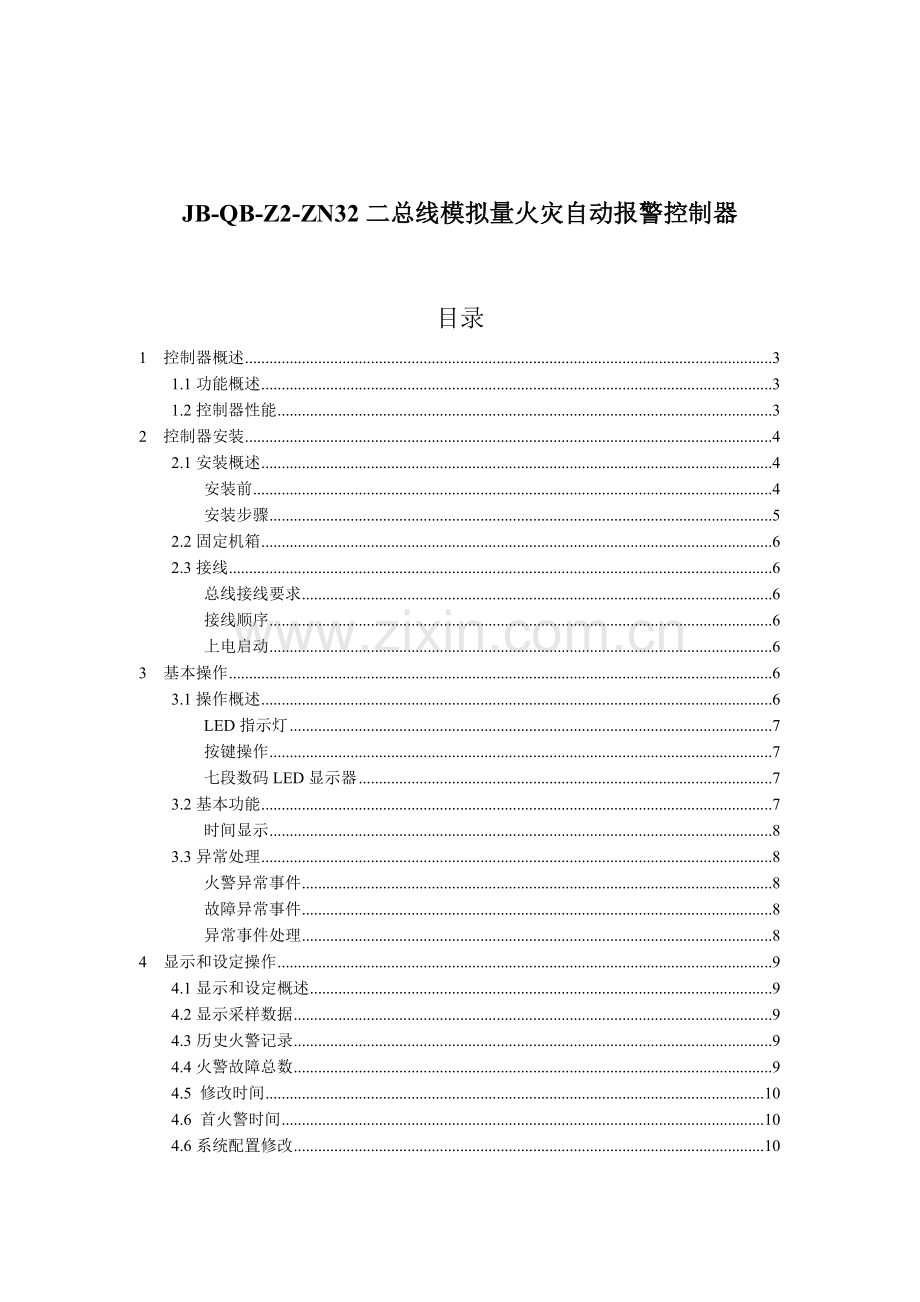

目录
1 控制器概述 3
1.1功能概述 3
1.2控制器性能 3
2 控制器安装 4
2.1安装概述 4
安装前 4
安装步骤 5
2.2固定机箱 6
2.3接线 6
总线接线要求 6
接线顺序 6
上电启动 6
3 基本操作 6
3.1操作概述 6
LED指示灯 7
按键操作 7
七段数码LED显示器 7
3.2基本功能 7
时间显示 8
3.3异常处理 8
火警异常事件 8
故障异常事件 8
异常事件处理 8
4 显示和设定操作 9
4.1显示和设定概述 9
4.2显示采样数据 9
4.3历史火警记录 9
4.4火警故障总数 9
4.5 修改时间 10
4.6 首火警时间 10
4.6系统配置修改 10

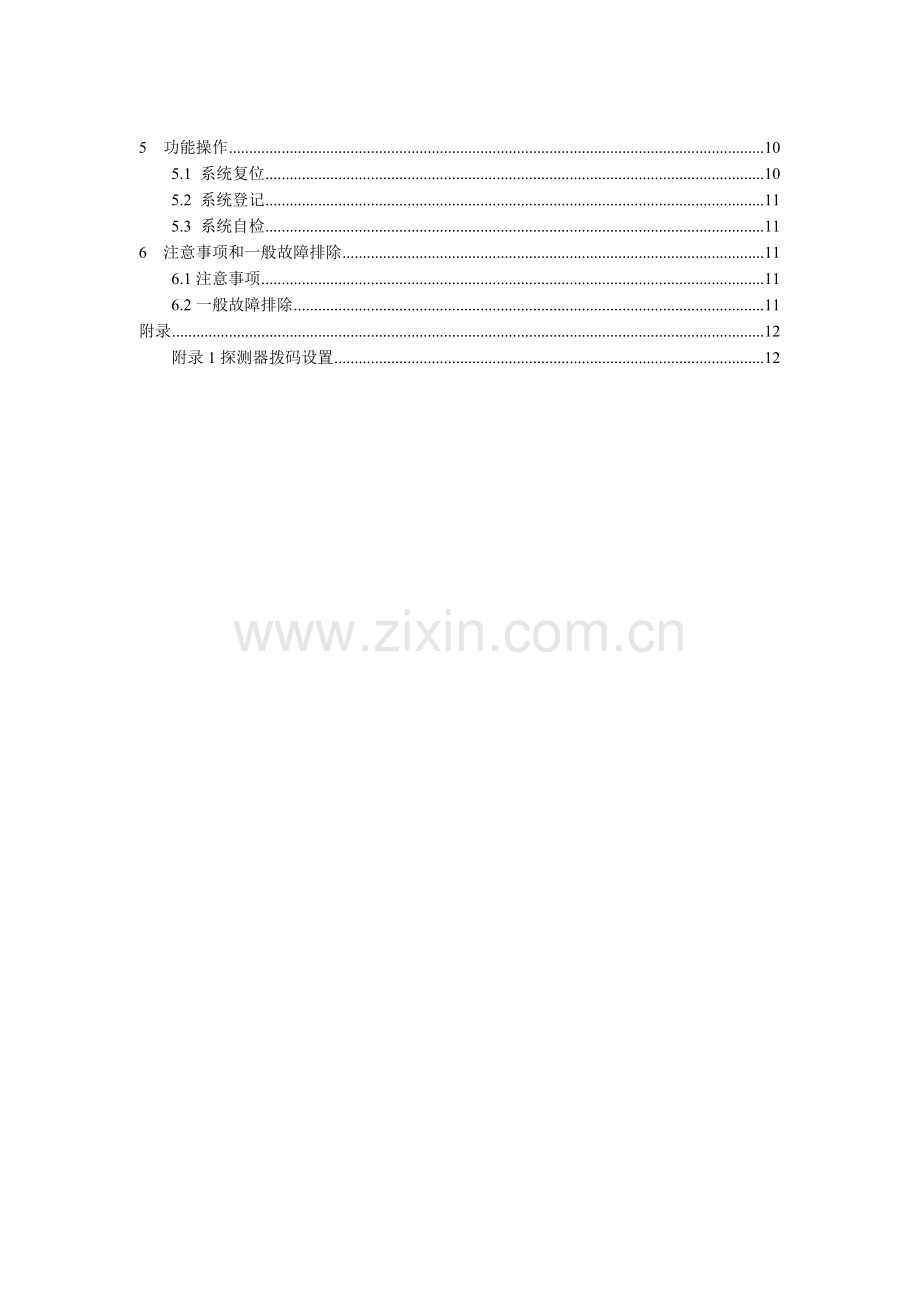

5 功能操作 10
5.1 系统复位 10
5.2 系统登记 11
5.3 系统自检 11
6 注意事项和一般故障排除 11
6.1注意事项 11
6.2一般故障排除 11
附录 12
附录1探测器拨码设置 12

1 控制器概述
1.1功能概述

JB-QB-Z2-ZN32 火灾自动报警控制器是北京世宗智能有限责任公司最新开发的小点数区域火灾报警控制系统。该系统继承了公司以往产品的特点，采用二总线模拟量输入技术，智能判断和处理现场来的烟雾浓度数据，排除了由温度、湿度所引起的漂移和其他干扰因素。根据火灾发展历史进行火灾判断，从而大大提高了系统的可靠性与稳定性，做到对不同变化速率的烟雾做不同的处理，对缓慢上升的烟（如在房间里抽烟）灵敏度很低进行跟踪监测，而对上升较快的烟（如烧几张纸）则马上报警。
JB-QB-Z2-ZN32 火灾自动报警控制器的系统容量，主型产品可接32个带地址编码的总线设备，分型产品可接16个或8个带地址编码的总线设备。它是通过敷设一条总线，无极性地连接各种探测器、手动报警器和输入模块等总线设备，可实现自动报警功能。
JB-QB-Z2-ZN32 火灾自动报警控制器采用十六位单片机，能够完成探测器的巡检、探测值的存储与分析、显示管理、键盘扫描，报警控制等诸多任务。JB-QB-Z2-ZN32 火灾自动报警控制器体积小、功能多、安装操作十分方便。面板美观大方，简单明了的LED指示灯和按键使面板操作方便灵活。系统配置4位七段数码LED显示器，可显示时间、报警和其它系统状态信息；可以选配40字符宽的微型打印机可记录各种报警事件和设备配置情况；高分贝的扬声器可发出不同的报警事件声音。
1.2控制器性能
JB-QB-Z2-ZN32 火灾自动报警控制器主要性能如下：
l 1条总线可连接32/16/8个有编址的二总线模拟量设备，可自动显示探测器“火警”和“故障”状态。可根据不同事件发出不同报警声音。
l 12个功能按键，操作十分简单，6个系统工作状态指示灯、4个七段数码显示器和8个显示阵列。
l 2组常开火警继电器输出，火警时自动闭合。
l 1个40字符宽打印机，可在线打印各种事件。
l 提供1路直流主电24V/1A、1路可充电的24V/2.2AH备用蓄电池。
l 密码选择安全操作。
l 用户可编程探测器的灵敏度。
l 带掉电保护的事件存储和用户输入存储。
l 系统自检功能，自动诊断主备电故障、总线故障、打印机故障，同时通过手动操作可诊断主面板显示灯、事故扬声器的工作状态。
JB-QB-Z2-ZN32 火灾自动报警控制器电源性能如下：
l 50Hz 220VAC +10%/-15%。
l 24VDC 1A报警电源。
l 24V 2.2AH 备电蓄电池。
l 备电自动充电电路。
l 主电欠压、备电故障（短路或断路）检测电路。
JB-QB-Z2-ZN32 火灾自动报警控制器可连接设备如下：
l JTY-LZ-E型离子感烟探测器。
l JTY-GD-F型光电感烟探测器。
l JTW-ZD-E型电子感温探测器。
l ZN914手动报警开关。
l ZN916消火栓开关。
l ZN907输入模块。
主型产品可接32个带地址编码的总线设备，分型产品可接16个或8个带地址编码的总线设备。
JB-QB-Z2-ZN32 火灾自动报警控制器工作环境如下：
l 工作温度范围0-49℃。
l 工作湿度范围<95%/40℃。

2 控制器安装
2.1安装概述
本章将介绍JB-QB-Z2-ZN32 火灾自动报警控制器的结构及工程安装。
安装前
l 在安装和使用前，请详细阅读本说明书。
l 请在控制室中按照给出控制器的尺寸，依据消防国家标准，确定合适的位置(墙壁上)，安装本控制器。

l 控制器背后有一个较大的接线口，可接总线、直接联动线、通讯线和电源线。
安装步骤
如果按照下列步骤安装，您可以避免JB-QB-Z2-ZN32 安装和调试中出现危险。系统的可靠取决于专业安装和维护：
l 固定好控制器：一定要确保稳固、牢靠，避免晃动。
l 连接上系统接线：接线端子要有明显标志，防止接错线。
l 连接AC电源：注意控制器上无电源开关，加电就工作。
l 连接备电蓄电池：蓄电池接线为二根，红色为正极，黑色为负极，要避免接错和短路。
l 开始测试系统。
2.2固定机箱
请按照上述尺寸将控制器固定在合适的位置上。
2.3接线
总线接线要求
l 报警总线总线采用2x1.0mm双绞软线。穿线管内导线严禁有接头。
接线顺序
l 在现场尚未接总线设备前，要对总线进行绝缘测试，总线对地阻抗大于20M。根据平面设计图，对全部的总线设备进行编码，并接入系统总线上。将系统总线端子按控制器底面标牌接入控制器上。连接好备用蓄电池连线。将AC电源线固定到交流220V电源上。
上电启动
l 上电开机后，JB-QB-Z2-ZN32 火灾自动报警控制器自动投入运行。如果控制器是第一次运行，系统将直接进入总线检测和登记。

l 系统上电后，控制器进入复位操作。复位操作将初始化探测器数据区、清除探测器已检测到的异常信息、恢复系统监控状态。复位操作也可以按“复位/登记”键输入复位密码实现。

l 如果系统是第一次运行或总线设备有了变化，系统需要重新登记。登记操作是检测总线上的各点探测器是否存在并保存，待下次系统上电时自动装载。由于系统有了这个登记，当某个探测器故障或摘掉时，系统将报出故障。登记操作也可以按“登记”键输入登记密码实现。

l 系统初始化结束时，扬声器发出开始音。七段数码LED显示当前时间。如果是上电后运行，首先要修改时间，因为初始时间为2000-01-01 00:00:00。
l
3 基本操作
3.1操作概述
JB-QB-Z2-ZN32 火灾自动报警控制器的操作面板由主控制面板、系统状态显示面板和直接联动控制面板三部分组成。主控制面板是由控制键、LED指示灯、七段数码LED显示器组成，主要是设定系统配置及显示系统工作状态等。系统状态显示为总线探测器等设备的工作状态，每一个探测器配置二个灯，红色为火警灯，黄色为故障灯。
主控制面板操作描述如下：
LED指示灯
l “火警”：红色，指示探测器或手动报警器检测到火警信号。
l “故障”：黄色，指示探测器总线或通讯总线故障。
l “消音”：绿色，指示已抑制报警声音。
l “主电”：绿色，指示AC电源工作正常。
l “备电”：绿色，指示AC电源工作异常，切换至备电蓄电池工作。
l “电源故障”：黄色，指示主电欠压、备电欠压、备电短路或断路故障。
按键操作
l “显示/设定”：选择显示/设定参数。下面的LED阵列显示所选择的参数项。
l “复位/登记”：系统进入复位或登记，由输入不同密码指定。
l “打印”：打印机打印系统配置或采样值。
l “消音”：抑制当前报警声音；之后如有新的报警事件，则开始新的报警声音。
l “退出”：放弃已输入或选择的参数，返回正常显示。
l “确认”：确认已输入或选择的参数。
l “←”“→”:左右方向键,指示要选择的参数项。
l “↑”“↓”: 上下方向键,选择上下参数等。
七段数码LED显示器
l 七段数码LED显示器可以显示4位十进制数据，显示内容由下面的LED列指示：
l “时间”：系统当前工作时间。修改系统运行时钟
l “首火警时间”：第一次出现火警的时分时间。
l “火警故障总数”：左边二位是火警数目，右边二位是故障数目。
l “采样数据”：探测器当前采样数据，循环显示。
l “登记”：已经登记的探测器对应“火警”和“故障”灯同时闪亮。
l “系统自检”：显示面板LED灯和声音工作状况。
l “历史火警”：显示已记录的火警信息。
l “类型/灵敏度”：显示修改探测器类型和灵敏度。
3.2基本功能
l 火警信息，指示火警报警位置和时间。
l 故障信息，指示总线探测器故障总数和位置。
l 电源故障信息，主电欠压、备电欠压、备电短路和备电断路等故障。
l 关键操作需要密码输入方可进入，确保系统安全。
l 浏览当前或过去出现的报警或故障事件信息。
l 事件扬声器可根据不同的事件发出不同的报警声音。
l 抑制报警声音并保留其报警状态。
l 在线打印报警信息（选项）。
l 显示和修改总线探测器的灵敏度。
l 自动登记总线探测器。
时间显示
l 时间显示是在七段数码显示器显示，可以显示年月日和时分秒信息。每次最多显示4位，通过按“←”“→”键切换时间项目显示。4位数字最后1位带点表示年；中间带点表示月日；4位全带点为时分；只有右二位显示为秒。

3.3异常处理
火警异常事件
系统检测下列情况时报“火警”信息：
l 感烟探测器检测烟雾浓度及变化率达到火警信号。
l 感温探测器检测温度达到火警信号。
l 手动报警开关、消火栓开关有动作，或输入模块有信号。
当系统检测到上述火警信息时，将进行如下动作：
l 主面板上的“火警”灯闪亮；
l “系统状态显示”面板上对应的“火警”灯也闪亮；
l 如果这个火警为首火警，七段数码显示器将自动显示首火警时间，LED阵列中“首火警时间”灯点亮，“系统状态显示”面板上对应的“火警”灯将快速闪亮，以表示与其它火警的不同；
l 事件扬声器发出火警报警声音；
l 历史记录中自动记录火警时间和探测器编号。
l 如果打印机处在启动状态，将自动打印火警记录（探测器编号和火警时间）。
故障异常事件
系统检测下列情况时报“故障”信息：
l 系统检测到已登记的总线设备有故障。
系统检测下列情况时报“电源故障”信息：
l 系统检测到主电欠压；
l 系统检测到备电欠压、短路或断路等故障。
当系统能够检测上述故障时，将在面板上的对应故障LED灯闪亮，事件扬声器发出不同的报警声音；如果打印机处在启动状态，将自动打印总线故障记录。
异常事件处理
系统检测上述异常（火警和故障）事件并发出声光报警后，操作员可采取如下措施：
l 要在主面板查看是什么样的异常事件，在“探测器状态显示”上找到对应的探测器并确定其位置。
l 按“消音”键抑制扬声器报警声。
l 排除引起异常事件的原因。
l 请在操作员记录档案上记录已出现的异常事件。
l 如果是火警报警状态，必须通过手动复位，恢复正常状态；其它异常状态在异常情况消除后，自动恢复正常状态。

4 显示和设定操作
4.1显示和设定概述
JB-QB-Z2-ZN32 火灾自动报警控制器的浏览功能有显示探测器采样数据、历史火警记录、显示已登记的探测器、火警故障总数；设定功能由探测器类型和灵敏度的显示和修改、时间的修改。
按“显示/设定”键将进入系统显示和设定功能，七段数码显示器显示4位“- - - -”等待显示/设定内容选择；按“←”“→”键找到LED阵列对应灯亮，按“确认”键开始显示/设定。按“退出”键将重新等待显示/设定内容选择，再按“退出”键将返回监控态。
4.2显示采样数据
l 按“显示/设定”键，“←”“→”键找到LED阵列“采样数据”灯亮，按“确认”键开始显示。
l 按“↑”“↓”键寻找探测器编码，“探测器状态显示”对应的故障灯常亮，七段数码显示器4位显示采样值。
l 连续显示。如果在现显示点上连续显示停留3秒钟而不更换其它点，控制器将自动显示这个总线探测器当前采样值。
l 按“退出”键返回。

4.3历史火警记录
l 按“显示/设定”键，“←”“→”键找到LED阵列“历史火警”灯亮，按“确认”键开始显示最后发生（最新）的一个历史火警记录。七段数码显示器4位显示发生火警时间（“←”“→”键可详细查看时间）；“探测器状态显示”对应的火警灯常亮，表示发生火警的探测器编码。
l 按“↑”“↓”键寻找上一个或下一个历史火警记录，七段数码显示器首先显示二位历史火警记录序号01-60，其中01为最新记录，60为最旧的记录。历史火警记录俗称“黑匣子”，是不可清除的。
l 如果在当前历史火警记录点上按“确认”键，将自动打印当前历史火警记录。
l 按“退出”键返回。

4.4火警故障总数
l 按“显示/设定”键，“←”“→”键找到LED阵列“火警故障总数”灯亮，按“确认”键开始显示。
l 七段数码显示器左边二位为“火警”数，右边二位为“故障”数，显示停留5秒钟后或按任意键退出。

4.5 修改时间
l 修改时间是对系统运行时间的修改。
l 按“显示/设定”键，“←”“→”键找到LED阵列“时间”灯亮，按“确认”键显示时分时间。左边二位为小时，闪动，提示可以更改。
l 按“↑”“↓”键，加一或减一修改选定的时间项。
l 按“←”“→”键，移动要修改的时间项。第一次显示器显示“时分”，第二次显示“月日”，第三次显示“年”，第四次显示秒。
l 按“确认”键，系统接受已修改的时间。
l 按“退出”键，维持原来的时间。

4.6 首火警时间
l 首火警时间为第一个探测器报警的时间。
l 按“显示/设定”键，“←”“→”键找到LED阵列“首火警时间”灯亮，按“确认”键显示首火警时间（时分）。
l 按“←”“→”键，显示其它时间项。第一次显示器显示“时分”，第二次显示“月日”，第三次显示“年”。
l 按“退出”键，退出。

4.6系统配置修改
l 按“显示/设定”键，“←”“→”键找到LED阵列“类型/灵敏度”灯亮，按“确认”键显示第一个登记探测器灵敏度。
l 七段数码显示器的前二位显示探测器物理编号，第三位显示类型，第四位显示灵敏度。探测器灵敏度有0-3，其中0为灵敏度最高，3为灵敏度最低。
l 按“↑”“↓”键显示其它探测器的灵敏度。
l 按“←”“→”键选择灵敏度修改项，被选中的项闪烁显示，按“↑”“↓”键选择合适的参数
l 按“退出”键，退出。

5 功能操作
5.1 系统复位
l 系统复位操作是让系统重新开始运行。它清除已存在的总线设备的状态和初始化它们的数据区。如果出现火警情况，现场已处理完毕，可以通过系统复位操作，恢复系统的正常状态。
l 按“复位”，等待输入复位密码（复位密码为1010）。
l 按“↑”“↓”键，选择0-9数字；按“←”“→”键输入下一位，之后按“确认”。如果输入密码正确，系统开始复位。否则退回监控态。

5.2 系统登记
l 在现场接好探测器后系统开始工作和系统要增加或减少探测器时必须进行系统登记操作。它将清除已登记的总线设备记录，重新从总线登记设备并将登记记录存入带掉电保护的存储器中保存。如果以后出现探测器故障或被摘掉，系统会自动报故障。
l 按“登记”，等待输入登记密码（登记密码为8675）。
l 按“↑”“↓”键，选择0-9数字；按“←”“→”键输入下一位，之后按“确认”。如果输入密码正确，系统开始登记；登记结束后在七段数码显示器上显示登记结果。如果输入密码错误退回监控态。

5.3 系统自检
l 系统自检是对系统显示和声音的诊断。
l 按“显示/设定”键，“←”“→”键找到LED阵列“系统自检”灯亮，按“确认”键开始系统自检。
l 系统面板和探测器状态面板的LED灯闪烁，控制器将模拟火警声、故障声、电源故障声。
l 按“确认”键将重复对系统显示和声音的诊断。
l 按“退出”键将退出系统自检。

6 注意事项和一般故障排除
6.1注意事项
l JB-QB-Z2-ZN32 火灾自动报警控制器必须经过培训的专门操作人员操作，使用单位应指定专人经过厂家培训后负责。
l 要爱护设备，避免碰撞、刻划设备，注意设备面板的清洁。按键要适度，避免用力过猛，以造成面膜损伤。
l 设备正常工作时，不要打开机盖，严禁非专业人员插拔电路板和线路。维修应避免带电插拔操作。结束后检查是否有螺钉、线头等异物留在机内。
l 接线时应严格按照图纸，确认后再通电。不要擅自改动，以免给系统带来意外事故。

6.2一般故障排除
l 打印机故障
打印机正常监视下，其监视灯亮（绿色）；在打印过程中，监视灯闪亮；按“SEL”键将停止打印。如果监视灯不亮，按打印机上“SEL”键。如果要打印机走纸，按下“LF”键，直到走纸到了合适的位置再松手。

l 打印机换纸
如果打印机无纸了，将打印机从面板打印机槽内取下（用手指向内夹住打印机的两侧活动舌头，将整个打印机从面板上轻轻取下），卸下打印纸杆，装上新的打印纸，并把纸头插入打印机进纸口。再将打印机装回面板，按“SEL”键使SEL灯灭，然后“LF”键走纸到合适位置。

l 电源故障
如果主电（AC 220V）断了，系统将自动切换到备电供电，并显示电源故障；如果备电出现短路、断路和欠压时，系统也显示电源故障。
请仔细检查电源线路。

附录
附录1探测器拨码设置
JB-QB-Z2-ZN32 火灾自动报警控制器可连接下列带有8位编码器编码的总线设备：
l JTY-LZ-E型离子感烟探测器。
l JTY-GD-F型光电感烟探测器。
l JTW-ZD-E型电子感温探测器。
l ZN914手动报警开关。
l ZN916消火栓开关。
l ZN907输入模块。
编码器的编码顺序为左低右高，反拨有效位（ON为0，OFF为1），如图所示。

左图8位地址编码为39。

编码是按十六进制加权计算的，计算公式为：
编码值=C1*1+C2*2+C3*4+C4*8+C5*16+C6*32+C7*64+C8*128
其中Ci为拨码状态，ON时为0（不加权计算），OFF时为1（加权计算）。如上图例子，编码值为1+2+4+32=39。
一般地，一条总线只接0-99号编码，第8位不用。另外，63号不参加编码。

在ZN32/26/8系统中，可按如下表格编码：
编码器拨码
编码值
编码器拨码
编码值
编码器拨码
编码值
00000001
1
00001100
12
00010111
23
00000010
2
00001101
13
00011000
24
00000011
3
00001110
14
00011001
25
00000100
4
00001111
15
00011010
26
00000101
5
00010000
16
00011011
24
00000110
6
00010001
17
00011100
28
00000111
7
00010010
18
00011101
29
00001000
8
00010011
19
00011110
30
00001001
9
00010100
20
00011111
31
00001010
10
00010101
21
00100000
32
00001011
11
00010110
22
