中燃集团燃气工程
质量通病整治手册V1.0

中国燃气控股有限公司
二○一○年三月

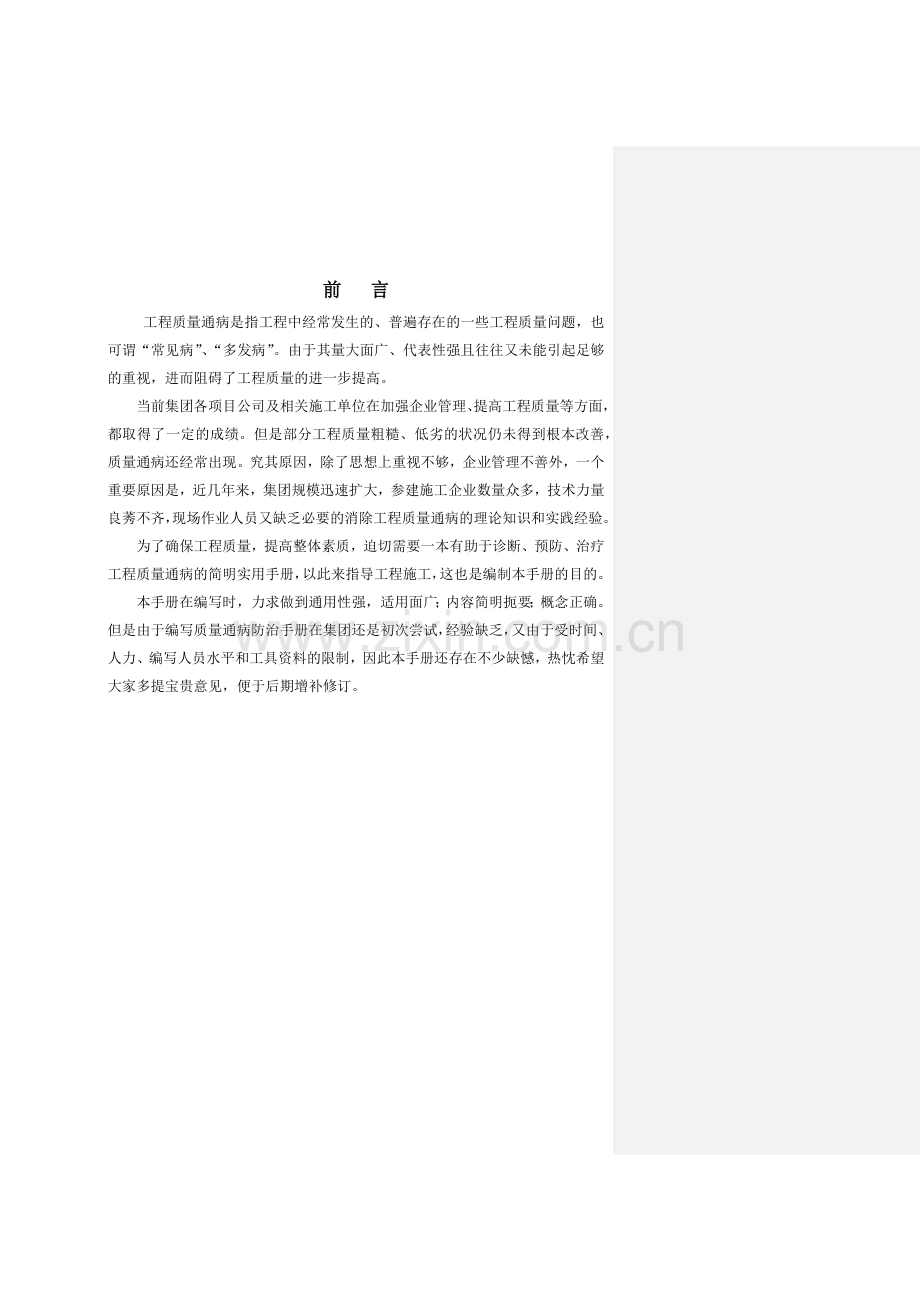

前 言
工程质量通病是指工程中经常发生的、普遍存在的一些工程质量问题，也可谓“常见病”、“多发病”。由于其量大面广、代表性强且往往又未能引起足够的重视，进而阻碍了工程质量的进一步提高。
当前集团各项目公司及相关施工单位在加强企业管理、提高工程质量等方面，都取得了一定的成绩。但是部分工程质量粗糙、低劣的状况仍未得到根本改善，质量通病还经常出现。究其原因，除了思想上重视不够，企业管理不善外，一个重要原因是，近几年来，集团规模迅速扩大，参建施工企业数量众多，技术力量良莠不齐，现场作业人员又缺乏必要的消除工程质量通病的理论知识和实践经验。
为了确保工程质量，提高整体素质，迫切需要一本有助于诊断、预防、治疗工程质量通病的简明实用手册，以此来指导工程施工，这也是编制本手册的目的。
本手册在编写时，力求做到通用性强，适用面广；内容简明扼要；概念正确。但是由于编写质量通病防治手册在集团还是初次尝试，经验缺乏，又由于受时间、人力、编写人员水平和工具资料的限制，因此本手册还存在不少缺憾，热忱希望大家多提宝贵意见，便于后期增补修订。

目 录
第一部分 庭院户内类工程质量通病 8
一、镀锌管涂漆透底、厚薄不匀、污染 8
1、现象（见图一、图二、图三） 8
2、规范要求 8
二、户外燃气立管标志色涂刷不统一 9
1、现象（图四、图五、图六） 9
2、集团相关要求 9
三、镀锌管螺纹接头丝口外露部分生料带清理不彻底，防锈蚀处理不到位 10
1、现象（图七、图八） 10
2、规范要求 10
四、法兰与阀门连接处法兰大小、厚薄不一 10
1、现象（图九、图十、图十一） 10
2、规范要求 11
五、法兰与阀门连接不同轴处于受力状态 12
1、现象（图十二、图十三） 12
2、规范要求 12
六、法兰与阀门连接螺栓长短不一，外露长度不符合规范 12
1、现象（图十四、图十五、图十六） 12
2、规范要求 13
七、管道支架安装、间距设置不规范 13
1、现象（图十七、图十八、图十九、图二十、图二十一、图二十二、图二十三） 13
2、规范要求 15
八、不同管道在同点安装的间距不符合要求 15
1、现象（图二十四、图二十五、图二十六） 15
2、规范要求 16
九、室外立管安装走偏，垂直度不符合要求 17
1、现象（图二十七、图二十八、图二十九、图三十） 17
2、规范要求 17
十、铝塑复合管使用不当 18
1、现象（图三十一、图三十二） 18
2、规范要求 18
十一、挂表高度、位置、偏差不当 18
1、现象（图三十三、图三十四、图三十五、图三十六、图三十七） 18
2、规范要求 19
十二、管道套管封堵、出地高度及防腐不符合要求 20
1、现象（图三十八、图三十九、图四十、图四十一、图四十二、图四十三、图四十四、图四十五、图四十六） 20
2、规范要求 21
十三、引入管套管使用、距墙距离及保温措施不符合要求 22
1、现象（图四十七、图四十八） 22
2、规范要求 22
十四、引入管、埋地管、架空管防腐不符合要求 23
1、现象（图四十九、图五十、图五十一） 23
2、规范要求 24
十五、钢塑转换接头施工不符合要求 25
1、现象（图五十二） 25
2、规范要求 25
第二部分 管线类工程质量通病 26
十六、管材施工保护措施不当 26
1、现象（图五十三、图五十四、图五十五） 26
2、规范要求 26
十七、管道下沟施工措施不当及管道下沟前未清理管沟 27
1、现象（图五十六、图五十七） 27
2、规范要求 27
十八、土方开挖尺寸、回填所用材料不规范 28
（一）、土方开挖 28
1、现象（图五十八、图五十九、图六十、图六十一） 28
2、规范要求 28
（二）、回填所用材料 29
1、现象（图六十二、图六十三、图六十四、图六十五、图六十六、图六十七） 29
2、规范要求 30
（三）、回填厚度不符合要求 31
1、现象（图六十八、图六十九、图七十、图七十一、图七十二、图七十三） 31
2、规范要求 32
十九、阀门井施工不规范 33
1、现象（图七十四、图七十五、图七十六、图七十七） 33
2、规范要求 33
二十、路面恢复 34
1、现象（图七十八） 34
2、规范要求 34
二十一、管道敷设后未及时埋设标志桩（块）或数量不足、标志不清 35
1、现象（图七十九、图八十、图八十一） 35
2、规范要求 35
二十二、调压装置的安装不符合规范 36
1、现象（图八十二、图八十三、图八十四） 36
2、规范要求 36
二十三、燃气管道及设备未设置防雷、防静电措施 37
1、现象（图八十五） 37
2、规范要求 37
二十四、长输管道焊口防腐质量缺陷 37
1、现象（图八十六、图八十七） 37
2、规范要求 37
第三部分 场站类工程质量通病 38
二十五、未安装法兰防静电跨接线 38
1、现象（图八十八、图八十九、图九十、图九十一） 38
2、规范要求 38
二十六、设备外壳未做防雷及静电接地连接 39
1、现象（图九十二） 39
2、规范要求 40
二十七、设备外露可导电部分接地安装不符合规范 40
1、现象（图九十三、图九十四） 40
2、规范要求 40
二十八、突出建筑物的金属物体未与屋顶避雷网连接 41
1、现象（图九十五） 41
2、规范要求 41
二十九、管道开孔与焊缝之间的距离不符合规范 41
1、现象（图九十六） 41
2、规范要求 42
三十、管托的质量要求不符合规范 42
1、现象（图九十七、图九十八） 42
2、规范要求 42
三十一、消防泵房给水管变径不规范 43
1、现象（图九十九、图一○○） 43
2、规范要求 43
三十二、LNG站低温管道保温层的处理不符合要求 43
1、现象（图一○一、图一○二） 43
2、规范要求 43
三十三、消防泵房的灯具使用普通型非三防产品。 44
1、现象（图一○三、图一○四） 44
2、规范要求 44
三十四、储罐VI标识不符合要求 44
1、现象（图一○五、图一○六） 44
2、规范要求 44
三十五、辅助用房水落管的安装不符合规范 45
1、现象（图一○七、图一○八） 45
2、规范要求 45
三十六、辅助用房散水施工不符合规范 46
1、现象（图一○九、图一一○） 46
2、规范要求 46
三十七、塑钢窗的安装不符合规范 47
1、现象（图一一一） 47
2、规范要求 47
三十八、给水管的位置设置不符合规范 48
1、现象（图一一二） 48
2、规范要求 48
第四部分 公福用户工程质量通病 49
三十九、燃气浓度检测报警器数量、位置及涂漆不符合要求 49
1、现象（图一一三、图一一四） 49
2、规范要求 49
第五部分 文明施工管理通病 49
四十、施工现场材料堆放混乱 49
1、现象（图一一五、图一一六、图一一七） 49
2、集团要求 50
四十一、施工现场用电管理不到位 51
1、现象（图一一八、图一一九） 51
2、规范要求 51
四十二、项目公司材料管理不规范 52
1、现象（图一二○、图一二一） 52
2、规范要求 52

第一部分 庭院户内类工程质量通病
一、镀锌管涂漆透底、厚薄不匀、污染
1、现象（见图一、图二、图三）

图一 图二

图三
2、规范要求
《城镇燃气室内工程施工及验收规范》CJJ94—2003
5.2.12条管道和金属支架涂漆的检验应符合下列规定：
油漆种类和涂刷遍数符合设计文件的要求；附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象；
二、户外燃气立管标志色涂刷不统一
1、现象（图四、图五、图六）

图四 图五

图六
2、集团相关要求
中国燃气通字[2009]66号2009年6月8日 关于规范户外燃气立管涂漆管理的通知
1) 户外燃气立管为热浸镀锌钢管的采用涂刷黄色标志环或黄色粘胶带的形式，带宽100mm，环绕管道涂刷或粘贴。涂刷位置为自建筑标高±0.0向上，＋3.0米处设置一道，＋6.0米处设置一道。
2) 新建工程安装前镀锌层有破坏的，应及时补刷银粉；采用丝接方式的，丝口外露部分应涂刷银粉；在用的立管如有镀锌层破损应当及时补刷银粉。
3) 户外燃气立管采用焊接钢管或无缝钢管的，遵循《城镇燃气输配工程施工及验收规范》CJJ33-2005规范规定进行施工，涂漆操作要求为涂刷防锈漆两道，黄色面漆两道。CJJ94-2003 5.2.4镀锌碳素钢管和管件的镀锌层破损处和螺纹露出部分防腐良好；接口处无外露密封材料
三、镀锌管螺纹接头丝口外露部分生料带清理不彻底，防锈蚀处理不到位
1、现象（图七、图八）

图七 图八
2、规范要求
《城镇燃气室内工程施工及验收规范》CJJ94-2009 4.3.19（4、5、6） 螺纹连接应符合下列规定：
1) 管道螺纹接头宜采用聚四氟乙烯胶带做密封材料，当输送湿燃气时，可采用油麻丝密封材料或螺纹密封胶；
2) 拧紧管件时，不应将密封材料挤入管道内，拧紧后应将外露的密封材料清除干净；
3) 管件拧紧后，外露螺纹宜为1～3扣，钢制外露螺纹应进行防锈处理
四、法兰与阀门连接处法兰大小、厚薄不一
1、现象（图九、图十、图十一）

图九 图十

图十一
2、规范要求
CJJ94《城镇燃气室内工程施工及验收规范》
-2009 4.3.18（3、4、6） 法兰连接应符合国家现行标准的有关规定，并应符合下列规定：
1) 法兰连接应与管道同心，法兰螺孔应对正，管道与设备、阀门的法兰端面应平行，不得用螺栓强力对口；
CJJ33《城镇燃气输配工程施工及验收规范》
-2005 5.3.1（1、）法兰在安装前应进行外观检查，并应符合下列要求：
1）、法兰的工程压力应符合设计要求；
CJJ33-2005 5.3.5（1、2）法兰应在自由状态下安装连接，并应符合下列要求：
1）、法兰连接时应保持平行，其偏差不的大于法兰外径的1.5‰，且不得大于2㎜，不得采用紧螺栓的方法消除偏斜。
2）、法兰连接应保持同一轴线，其螺孔中心偏差不宜超过孔径的5%，并应保证螺栓自由穿入。
五、法兰与阀门连接不同轴处于受力状态
1、现象（图十二、图十三）

图十二 图十三
2、规范要求
CJJ33-2005 5.3.1（1、）法兰在安装前应进行外观检查，并应符合下列要求：
1）、法兰的工程压力应符合设计要求；
CJJ33-2005 5.3.5（1、2）法兰应在自由状态下安装连接，并应符合下列要求：
1）、法兰连接时应保持平行，其偏差不的大于法兰外径的1.5‰，且不得大于2㎜，不得采用紧螺栓的方法消除偏斜。
2）、法兰连接应保持同一轴线，其螺孔中心偏差不宜超过孔径的5%，并应保证螺栓自由穿入。
六、法兰与阀门连接螺栓长短不一，外露长度不符合规范
1、现象（图十四、图十五、图十六）

图十四 图十五

图十六
2、规范要求
CJJ94-2009 4.3.18（3、4、6） 法兰连接应符合国家现行标准的有关规定，并应符合下列规定：
1) 法兰垫片尺寸应与法兰密封面相匹配，垫片安装应端正，在一个密封面中严禁使用2个或2个以上的法兰垫片；当设计文件对法兰垫片无明确要求时，宜采用聚四氟乙烯垫片或耐油石棉橡胶垫片，使用前宜将耐油石棉橡胶垫片用机油浸泡；
2) 应使用同一规格的螺栓，安装方向应一致，螺母紧固应对称、均匀；螺母紧固后螺栓的外露螺纹宜为1～3扣，并应进行防锈处理；
七、管道支架安装、间距设置不规范
1、现象（图十七、图十八、图十九、图二十、图二十一、图二十二、图二十三）

图十七 图十八

图十九 图二十

图二十一 图二十二

图二十三
2、规范要求
CJJ94-2009《城镇燃气室内工程施工及验收规范》
4.3.27 管道支架、托架、吊架、管卡(以下简称“支架”)的安装应符合下列要求：
1 管道的支架应安装稳定、牢固，支架位置不得影响管道的安装、检修与维护；
2 每个楼层的立管至少应设支架1处；
6 水平管道转弯处应在以下范围内设置固定托架或管卡座：
1) 钢质管道不应大于1.0m；
7 支架的结构形式应符合设计要求，排列整齐，支架与管道接触紧密，支架安装牢固，固定支架应使用金属材料；
8 当管道与支架为不同种类的材质时，二者之间应采用绝缘性能良好的材料进行隔离或采用与管道材料相同的材料进行隔离；隔离薄壁不锈钢管道所使用的非金属材料，其氯离子含量不应大于50×10-6。
9 支架的涂漆应符合设计要求。
CJJ94-2003《城镇燃气室内工程施工及验收规范》
2.2.14 燃气管道垂直交叉敷设时，大管应置于小管外侧；燃气管道与其他管道平行、交叉敷设时，应保持一定的间距，其间距应符合现行标准GB50028。
2.2.15 燃气管道的支承不得设在管件、焊口、螺纹连接口处；立管宜以管卡固定，水平管道转弯处2m以内设固定拖架不应少于一处；
八、不同管道在同点安装的间距不符合要求
1、现象（图二十四、图二十五、图二十六）

图二十四 图二十五

图二十六
2、规范要求
CJJ94-2003《城镇燃气室内工程施工及验收规范》
2.2.14 燃气管道垂直交叉敷设时，大管应置于小管外侧；燃气管道与其他管道平行、交叉敷设时，应保持一定的间距，其间距应符合现行标准GB50028。
GB50028-2006 《城镇燃气设计规范》
6.3.15 室外架空的燃气管道，可沿建筑物外墙或支柱敷设，并应符合下列要求：
架空燃气管道与铁路、道路、其他管线交叉时的垂直净距不应小于表6.3.15的规定：

表6.3.15 架空燃气管道与铁路、道路、其他管线交叉时的垂直净距
建筑物和管线名称
最小垂直净距（m）
燃气管道下
燃气管道上
其他管道、管径
≤300㎜
同管道直径但不小于0.10
同左
＞300㎜
0.30
0.30

九、室外立管安装走偏，垂直度不符合要求
1、现象（图二十七、图二十八、图二十九、图三十）

图二十七 图二十八

图二十九 图三十
2、规范要求
CJJ94-2009 4.3.25 立管安装应垂直，每层偏差不应大于3mm/m且全长不大于20mm。当因上层与下层墙壁壁厚不同而无法垂于一线时，宜做乙字弯进行安装。当燃气管道垂直交叉敷设时，大管宜置于小管外侧。
十、铝塑复合管使用不当
1、现象（图三十一、图三十二）

图三十一 图三十二
2、规范要求
《城镇燃气设计规范》GB50028-200610.2.7.3强制性条文
铝塑复合管安装时必须对铝塑复合管材进行机械损伤、防紫外线（UV）伤害及防热保护，并应符合下列规定：
1) 环境温度不应高于60℃；
2) 工作压力应小于10KPa；
3) 在户内的计量装置（燃气表）后安装；
十一、挂表高度、位置、偏差不当
1、现象（图三十三、图三十四、图三十五、图三十六、图三十七）

图三十三 图三十四

图三十五 图三十六

图三十七
2、规范要求
家用燃气计量表的安装应符合下列规定：
低位0.6m 高位1.8 m （川东院标准图集）
《城镇燃气室内工程施工及验收规范》CJJ94-2003 3.2.1
1) 高位安装时，表底距地面不宜小于1.4 m；
2) 低位安装时，表底距地面不宜小于0.1 m；
3) 高位安装时，燃气计量表与燃气灶的水平净距不得小于300㎜，表后与墙面净距不得小于10㎜；
4) 燃气计量表安装后应横平竖直，不得倾斜；
5) 采用高位安装，多块表挂在同以墙面上时，表之间距净距不宜小于150㎜；
6) 燃气计量表应使用专用的表连接件安装；
3.2.3 燃气计量表安装在橱柜内时，橱柜的形式应便于燃气计量表抄表、检修及更换，并具有自然通风的功能；
十二、管道套管封堵、出地高度及防腐不符合要求
1、现象（图三十八、图三十九、图四十、图四十一、图四十二、图四十三、图四十四、图四十五、图四十六）

图三十八 图三十九

图四十 图四十一

图四十二 图四十三

图四十四 图四十五

图四十六
2、规范要求
《城镇燃气室内工程施工及验收规范》CJJ94-2009
4.1.4 当燃气管道穿越管沟、建筑物基础、墙和楼板时应符合下列要求：
1 燃气管道必须敷设于套管中，且宜与套管同轴；
2 套管内的燃气管道不得设有任何形式的连接接头(不含纵向或螺旋焊缝及经无损检测合格的焊接接头)；
3 套管与燃气管道之间的间隙应采用密封性能良好的柔性防腐、防水材料填实，套管与建筑物之间的间隙应用防水材料填实。
4.1.5 燃气管道穿过建筑物基础、墙和楼板所设套管的管径不宜小于表4.1.5的规定；高层建筑引入管穿越建筑物基础时，其套管管径应符合设计文件的规定。
表4.1.5
燃气管直径（㎜）
DN10
DN15
DN20
DN25
DN32
DN40
DN50
DN65
DN80
DN100
DN150
套管直径（㎜）
DN25
DN32
DN40
DN50
DN65
DN65
DN80
DN100
DN125
DN150
DN200
4.1.6 燃气管道穿墙套管的两端应与墙面齐平；穿楼板套管的上端宜高于最终形成的地面5cm，下端应与楼板底齐平。
十三、引入管套管使用、距墙距离及保温措施不符合要求

1、现象（图四十七、图四十八）

图四十七 图四十八

2、规范要求
《城镇燃气室内工程施工及验收规范》CJJ94-2009
4.2.5 当引入管采用地上引入时，应符合下列规定：
1 引入管升向地面的弯管应符合本规范第4.3.17条的规定；
2 引入管与建筑物外墙之间的净距应便于安装和维修，宜为0.10～0.15m；
3 引入管上端弯曲处设置的清扫口宜采用焊接连接，焊缝外观质量应按现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB 50236进行评定，Ⅲ级合格；
4 引入管保温层的材料、厚度及结构应符合设计文件的规定，保温层表面应平整，
凹凸偏差不宜超过±2mm。
4.2.4 当引入管采用地下引入时，应符合下列规定：
1 埋地引入管敷设的施工技术要求应符合国家现行标准《城镇燃气输配工程施工及验收规范》CJJ 33的有关规定；
2 当引入管穿越建筑物基础或管沟时，燃气管道的套管管径应符合本规范第4.1.5条的规定；
十四、引入管、埋地管、架空管防腐不符合要求
1、现象（图四十九、图五十、图五十一）

图四十九 图五十

图五十一
2、规范要求
《城镇燃气室内工程施工及验收规范》CJJ94-2003 5.2.11
5.2.11 引入管防腐层的检验应符合下列规定：
1、材质和结构符合设计文件的要求；防腐层表面平整，无皱折、空鼓、滑移和封口不严等缺陷；防腐施工工艺要求如下：
涂沥青后应立即缠绕玻璃布，玻璃布的压边宽度应为30-40㎜，接头搭接长度不得大于100㎜，各层搭接接头应相互错开，玻璃布的油浸透率应达到95%以上，不的出现大于50㎜×50㎜的空白；管端或施工中断处应留出长150～250㎜的阶梯搭槎；阶梯宽度应为50㎜。
《城镇燃气埋地钢质管道腐蚀控制技术规程》CJJ95-2003
5.3.1 防腐管现场质量检验应符合下列规定：
1、外观：不得出现气泡、破损、裂纹、剥离缺陷等；
2、厚度：采用相关测厚仪，在测量截面圆周上按上、下、左、右4个点测量，以最薄点为准；
3、粘结力：采用剥离法在测量截面圆周上取1点进行测量；
4、连续性：采用电火花检测仪进行捡漏；
《城镇燃气输配工程施工及验收规范》CJJ33-2005 10.2.4
10.2.4 架空管涂层质量应符合下列要求：
1、 涂层应均匀，颜色应一致；
2、 涂膜应附着牢固，不得有剥落、皱纹、针孔等缺陷；
3、涂层应完整，不得有损坏、流淌；
十五、钢塑转换接头施工不符合要求
1、现象（图五十二）

图五十二
2、规范要求
《城镇燃气室内工程施工及验收规范》CJJ94-2009 4.2.3
4.2.3 当引入管埋地部分与室外埋地PE管相连时，其连接位置距建筑物基础不宜小于0.5m，且应采用钢塑焊接转换接头。
设计图例：水平方向连接

第二部分 管线类工程质量通病
十六、管材施工保护措施不当
1、现象（图五十三、图五十四、图五十五）

图五十三 图五十四

图五十五
2、规范要求
《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413-2002
《埋地钢质管道外壁有机防腐层技术规范》SY/T 0061-2004
1、 铺设挤压聚乙烯防腐管道的管沟尺寸应符合设计要求、沟底应平整，无碎石、砖块等硬物。沟底为硬层时，应铺垫细软土，垫层厚度应符合有关管道施工行业标准的规定。
2、 防腐管下沟前，应用电火花检漏仪对管线全部检漏电压为15kV，并填定检查记录。
《城镇燃气输配工程施工及验收规范》CJJ33-2005
3 管道、设备的装卸、运输和存放
3.0.1 管材、设备装卸时，严禁抛摔、拖曳和剧烈撞击；
3.0.5聚乙烯管道、钢骨架聚乙烯复合管道和已做好防腐的管道，捆扎和吊装时应使用具有足够强度，且不致损伤管道防腐层的绳索（带）。
3.0.9 管道、设备应平放在地面上，并应采用软质材料支撑，离地面的距离不应小于30㎜，支撑物必须牢固，直管道等长物件应做连续支撑。
3.0.10 对易动的物件应做侧支撑，不得以墙、其他材料和设备做侧支撑；
十七、管道下沟施工措施不当及管道下沟前未清理管沟
1、现象（图五十六、图五十七）

图五十六 图五十七
2、规范要求
《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413-2002
《埋地钢质管道外壁有机防腐层技术规范》SY/T 0061-2004
1、 铺设挤压聚乙烯防腐管道的管沟尺寸应符合设计要求、沟底应平整，无碎石、砖块等硬物。沟底为硬层时，应铺垫细软土，垫层厚度应符合有关管道施工行业标准的规定。
2、 防腐管下沟前，应用电火花检漏仪对管线全部检漏电压为15kV，并填定检查记录。
3、 防腐管下沟时，应采用尼龙吊带，并应防止管道撞击沟壁及硬物。
4、防腐管下沟后，应先用软土回填，软土厚度应符合有关管道施工行业标准的规定，然后才能进行二次回填。
5、 防腐回填后，应全线进行地面检漏，发现漏点应进行修补。
《城镇燃气输配工程施工及验收规范》CJJ33-2005 5.4.3、5.4.4
5.4.3 管道下沟前，应清除沟内的所有杂物，管沟内积水应抽净；
5.4.4 管道下沟宜使用吊装机具，严禁采用抛、滚、撬等破坏防腐层的做法。吊装时应保护管口不受损伤。
十八、土方开挖尺寸、回填所用材料不规范
（一）、土方开挖
1、现象（图五十八、图五十九、图六十、图六十一）

图五十八 图五十九

图六十八 图六十一
2、规范要求
《城镇燃气输配工程施工及验收规范》CJJ33-2005
管沟沟底宽度和工作坑尺寸，应根据现场实际情况和管道敷设方法确定，也可按下列要求确定：
1、单管沟底组装按表2.3.3确定
表2.3.3 沟底宽度尺寸
管道公称直径（mm）
50-80
100-200
250-350
400-450
500-600
700-800
900-1000
1100-1200
1300-1400
沟底宽度（m）
0.6
0.7
0.8
1.0
1.3
1.4
1.8
2.0
2.2
2、单管沟边组装和双管沟敷设可按下式计算
a=D1+D2+S+C

a------沟槽底宽度（m）
D1------第一条管道外径（m）
D2------第二条管道外径（m）
S------两道管道之间的设计净距（m）
C------工作宽度，在沟底组装：C=0.6（m）；在沟边组装：C=0.3（m）

（二）、回填所用材料
1、现象（图六十二、图六十三、图六十四、图六十五、图六十六、图六十七）

图六十二 图六十三

图六十四 图六十五

图六十六 图六十七
2、规范要求
《城镇燃气输配工程施工及验收规范》CJJ33-2005
2.3.9条
1、沟底遇有废弃构筑物、硬石、木头、垃圾等杂物时必须清除，并应铺一层厚度不小于0.15m的砂土或素土，整平压实至设计标高。
2.4.2条
1、不得采用冻土、垃圾、木材及软性物质回填。管道两侧及管顶以上0.5 m内回填土，不得含有碎石、砖块等杂物，且不得采用灰土回填。距管顶0.5 m以上的回填土中的石块不得多于10%、直径不得大于0.1m，且均匀分布。
2、沟槽的支撑应在管道两侧及管顶以上0.5 m回填完毕并压实后，在保证安全的情况下进行拆除，并应采用细纱填实细缝。
3、沟槽回填时，应先回填管低局部悬空部位，在回填管道两侧。
4、回填土应分层压实，每层虚铺厚度宜为0.2—0.3m，管道两侧及管顶以上0.5m内的回填土必须采用人工压实，管顶0.5m以上的回填土可采用小型机械压实，每层虚铺厚度宜为0.25-0.4m。
5、回填土压实后，应分层检查密实度，并作好回填记录。
沟槽各部位的密实度应符合下列要求（图2.4.6）
Ⅰ
Ⅱ
Ⅲ
0.5mm

7) 对（Ⅰ）、（Ⅱ）区部位，密实度不应大于90%；
8) 对（Ⅲ）区部位，密实度应符合相应地面对密实度的要求；
（三）、回填厚度不符合要求
1、现象（图六十八、图六十九、图七十、图七十一、图七十二、图七十三）

图六十八 图六十九

图七十 图七十一

图七十二 图七十三
2、规范要求
《城镇燃气设计规范》GB50028-2006
地下燃气管道埋设的最小覆土厚度（路面至管顶）应符合下列要求：6.3.4
1、 埋设在机动车道下时，不得小于0.9 m；
2、 埋设在非机动车道（含人行道）下时，不得小于0.6 m
3、 埋设在机动车不可能到达的地方时，不得小于0.3 m
4、 埋设在水田下时，不得小于0.8 m
注：当不能满足上述规定时，应采取有效的安全防护措施
《聚乙烯燃气管道工程技术规程》CJJ63-2008
4.3.3 聚乙烯管道和钢骨架聚乙烯复合管道埋设的最小覆土厚度（地面至管顶）应符合下列规定：
1、埋设在车行道下，不得小于0.9m；
2、埋设在非车行道（含人行道）不得小于0.6 m；
3、埋设在机动车不可能到达的地方时，不得小于0.5 m；
4、埋设在水田下时，不得小于0.8 m；
注：当不能满足上述规定时，应采取有效的安全防护措施

十九、阀门井施工不规范
1、现象（图七十四、图七十五、图七十六、图七十七）

图七十四 图七十五

图七十六 图七十七
2、规范要求
为保证城市燃气管网的安全与操作方便，埋地燃气管道上的阀门一般都设置在阀门井中。阀门井的防水性能和坚固程度，直接关系着阀门的使用状况，从而影响着整个燃气管网的运行。现在部分阀门井成了垃圾坑、下水道、水坑，这些隐患的存在影响燃气的可靠运行。
阀门井施工在设计图纸无明确要求时，请参照重庆市川东燃气工程设计研究院《城镇燃气工程定型设计》相关要求进行。

二十、路面恢复
1、现象（图七十八）

图七十八
2、规范要求
《城镇道路工程施工与质量验收规范》CJJ1-2008
铺砌应稳固、无翘动，表面平整、缝线直顺、缝宽均匀、灌缝饱满，无翘边、翘角、反坡、积水现象。
《聚乙烯燃气管道工程技术规程》CJJ63-2008
4.3.3 聚乙烯管道和钢骨架聚乙烯复合管道埋设的最小覆土厚度（地面至管顶）应符合下列规定：
1、埋设在车行道下，不得小于0.9m；
2、埋设在非车行道（含人行道）不得小于0.6 m；
3、埋设在机动车不可能到达的地方时，不得小于0.5 m；
4、埋设在水田下时，不得小于0.8 m；
注：当不能满足上述规定时，应采取有效的安全防护措施

二十一、管道敷设后未及时埋设标志桩（块）或数量不足、标志不清
1、现象（图七十九、图八十、图八十一）

图七十九 图八十

图八十一
2、规范要求
《城镇燃气输配工程施工及验收规范》CJJ33-2005
2.6 管道路面标志设置
2.6.1 对混凝土和沥青路面，宜使用铸铁标志，对人行道和土路，宜使用混凝土方砖标志；对绿化带、荒地和耕地，宜使用钢筋混凝土桩标志
2.6.2 路面标志应设置在燃气管道的正上方，并能正确、明显地指示管道的走向和地下设施。设置位置应为管道转弯处、三通、四通处、管道末端等；直线管段路面标志的设置间隔不宜大于200m；
2.6.4 路面标志上应标注“燃气”字样，可选择标注“管道标志”、“三通”及其它说明燃气设施的字样或符号和“不得移动、覆盖”等警示语；
2.6.6 铸铁标志和混凝土方砖标志埋入后应与路面平齐；钢筋混凝土桩标志埋入的深度，应使回填后不遮挡字体。混凝土方砖标志和钢筋混凝土桩标志埋入后，应采用红漆将字体杪红。
二十二、调压装置的安装不符合规范
1、现象（图八十二、图八十三、图八十四）

图八十二 图八十三

图八十四

2、规范要求
《城镇燃气设计规范》GB50028-2006 6.4-6、6.6.5
1、调压箱（悬挂式）
调压箱的箱底距地坪的高度为1.0-1.2m
2、调压柜
调压柜应单独设置在牢固的基础上，柜底距地坪高度易为0.30 m
二十三、燃气管道及设备未设置防雷、防静电措施
1、现象（图八十五）

图八十五
2、规范要求
《城镇燃气设计规范》GB50028-2006
10.8.5 1、进出建筑物的燃气管道的进出口处，室外的屋面管、立管、放散管、引入管燃气设备等处均应有防雷、防静电设施；
二十四、长输管道焊口防腐质量缺陷
1、现象（图八十六、图八十七）

图八十六 图八十七

2、规范要求
《油气长输管道工程施工及验收规范》GB50369-2006
11.0.2、防腐层的外表面应平整，无漏涂、褶皱、流淌、气泡和针孔等缺陷；防腐层应能有效地附着在金属表面；
第三部分 场站类工程质量通病
二十五、未安装法兰防静电跨接线
1、现象（图八十八、图八十九、图九十、图九十一）

图八十八 图八十九

图九十 图九十一

2、规范要求
石油化工静电接地设计规范SH3097-2000
4.1.9与地绝缘的金属部件（如法兰、胶管接头、喷嘴等），应采用铜芯软绞线跨接引出接地；
4.3.3当金属法兰采用金属螺栓或卡子紧固时，一般可不必另装静电连接线，但应保持至少有两个螺栓或卡子间具有良好的导电接触面；
《建筑物防雷设计规范》GB50057—94 第三章 建筑物的防雷措施
第3.2.2条 二、平行敷设的管道、构架和电缆金属外皮等长金属物，其净距小于100㎜时应采用金属线跨接，跨接点的间距不应大于30m；交叉净距小于100㎜时，其交叉处亦应跨接；
当长金属物的弯头、阀门、法兰盘等连接处的过渡电阻大于0.03Ω时，连接处应用金属线跨接。对于不少于5根螺栓连接的法兰盘，在非金属腐蚀环境下，可不跨接。
3.5.1 静电接地支线和连接线。应采用具有足够机械强度、耐腐蚀和不易断线的多股金属线或金属体，规格按表3.5.1选用
表3.5.1静电接地支线、连接线的最小规格
设备类型
接地支线
连接线
固定设备
16㎜2多股铜芯电线￠8镀锌圆钢
12×4（㎜）镀锌扁钢
6㎜2铜芯软绞线或软铜编制线
大型移动设备
16㎜2铜芯软绞线或棒套铜芯软电缆

一般移动设备
10㎜2铜芯软绞线或棒套铜芯软电缆

振动和频繁移动的器件
6㎜2铜芯软绞线

4.3.6 金属配管中间的非导体管段，除需做特殊防静电处理外，两端的金属管应分别与接地干线相连，或用截面不小于6㎜2的铜芯软绞线跨接后接地。
二十六、设备外壳未做防雷及静电接地连接
1、现象（图九十二）
