安规基础知识演示幻灯片.ppt

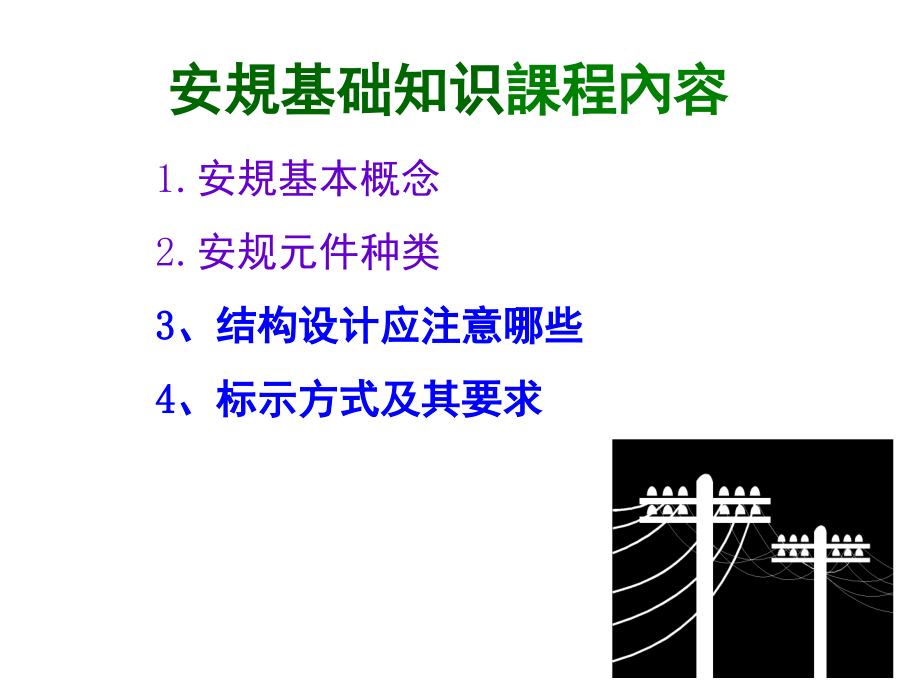

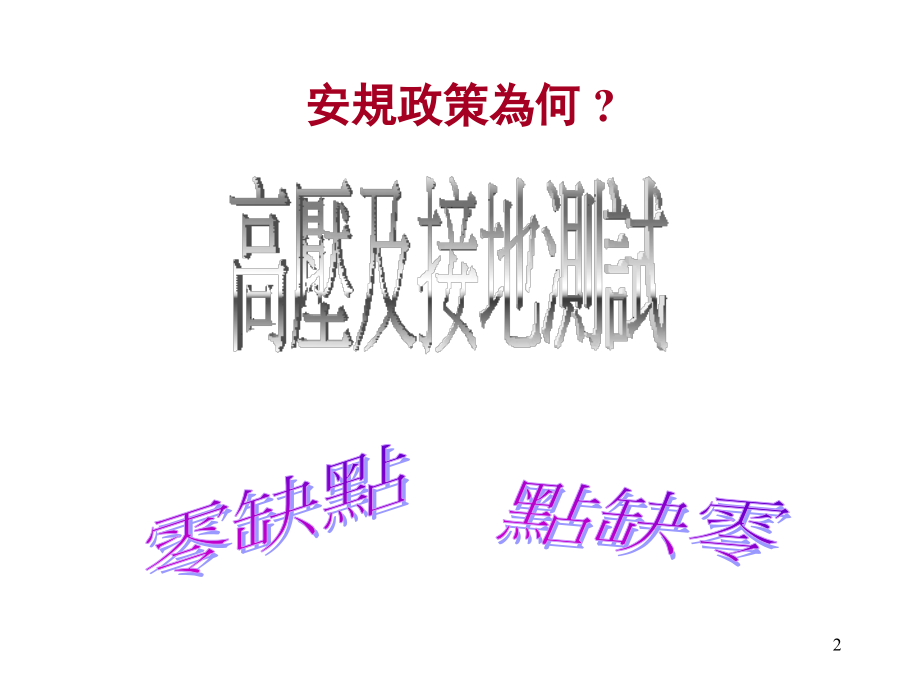

按一下以編輯母片標題樣式,按一下以編輯母片本文樣式,第二層,第三層,第四層,第五層,*,安規,基础知识,課程內容,1.安規,基本概念,2.,安规元件种类,3,、结构设计应注意哪些,4,、标示,方式及其要求,1,安規政策為何?,零缺點,點缺零,高壓及接地測試,2,安規,基本概念,-,安規是什麼?,防止人體,受到傷害,3,基本安全理念,什么样的产品才是安全的,?,基本理念,:,消费者在正常使用中,即使是由于,不小心或误操作,产品也不会对人体生命及财产造成伤害,.,产品中使用的,元器件,的可靠程度将会直接影响到整个产品的安全性,.,符合了产品相应的安全性标准是不,是可以说该产品就绝对安全了呢？,产品安全是,相对的,-,潜在危害的预判,(,可能发生的几率及危害程度,),-,产品成本的承受,(,消费者对产品的期望,),-,法律法规的限制,(,环保要求,),-,社会科学的发展,(,以人为本的趋势,),4,基本安全理念,-,涉及安全性规范的危害是什么,?,-,触电危险,-,机械伤害,-,高温过热伤害,-,火灾危险,(,包括爆炸与自燃,),-,辐射伤害,-,化学腐蚀伤害,涉及人身健康的其他危害,:,-,噪声,-,振动,-,灰尘,-,人体工程,(,人机交互，可操作性等,),-,污染（特别是与食品接触的材料,),5,何謂,触电,危險?,因為有電流通過人體,只要有數毫安培的電流,即可對正常健康人造成影響,.一般而言,在乾燥情形下,小於40,Vpeak,或,60,Vdc,的電壓,通常視為不具危險,電壓,.,6,何謂,能量危險?,具有大電流或高電容線路上短路時,有可能造成電弧放電或融化金屬.因此,即使是屬於低電壓線路,也可能造成能量危險.,7,何謂,火災危險?,在過載,零件失誤,絕緣崩潰等情況下,其所造成之,異常溫度變化,有可能形成,火災危險,8,何謂結構及熱源危險?,其,主要要求為:,避免使用者因碰觸到高溫零件而造成傷害,設備之機構穩定度及結構穩固,避免結構上之尖銳角,提供適當之保護或連鎖裝置以避免受危險可動零件所傷.,9,何謂輻射危險?,如果設備內會釋放某種形式之輻射,則,針對使用者及維修者可能造成一定的傷害,如高強度可見光,離子化輻射,紫外線 等,10,何謂化學危險?,有毒化學物質本身及其蒸氣,如果人體直接接觸到,則會造成傷害.所以設計時,應避免在正常及不正常情況下發生此類之化學危險,11,對抗,触电,的保護方式等級為何?,CLASS I,設備,提供接地保護裝置之設備 言之,所以輸入端至少是三條線以上,（,依靠基本绝缘,+,接地提供防触电保护,）,CLASS II,設備,未提供接地保護裝置之 設備言之,所以輸入端至少是二條線以上.,（,依靠双重绝缘或者加强绝缘提供防触电保护,）,CLASS III,設備,完全是低壓產品,並不 會產生危險電壓者稱之,。（,只靠基本绝缘提供防触电保护,）,重要安规概念,12,重要安规概念,13,何謂一次側,（,第一初级,）,/二次側,（,第二次级,）,?,內部線路直接連接到主要電源或相關電源部份稱之為,一次側;,電源輸出部份主要不是經由一次側,而是透過變壓器或其他隔離器具轉換而來者,稱之為,二次側,;如下所示.,電源輸入240,Vac,一次側,二次側,電源輸出,使用者可觸摸到的線路,屬於非危險之低壓側,14,一次側與二次側間之關係為何?,如果一次側屬於危險電壓部份,二次側屬於操作者可觸摸部份(意即低電壓部份),兩者之間須保持雙層絕緣效果或,安全距離要求(取決於兩者之 間之工作電壓而定),15,重要安规概念,安全特低电压,SELV,所谓“安全特低电压”是指导体之间及导体对地之间不大于,42V,，不带负载状况不大于,50V,之电压,.,若该电压转换自电网电压,.,必须通过安全隔离变压器或其它分离绕组的转换器,.,分离绕组之间要满足双重绝缘或加强绝缘的要求。,常用的类似的安全隔离用元件还有：光耦，继电器等,.,！注意：,III,类器具（结构）安全的（可触,及）,16,重要安规概念,符合以下条件的可触及部件不认为有触电危险：,电压足够低 安全特低电压且无论交流或直流的峰值电压小于,42.4V.,保护阻抗 直流电流不超过,2mA,，交流峰值电流不超过,0.7mA,。保护阻抗至少由两个分开的元件组成，任意一个元件短（开）路，满足上述电流限值。而且,峰值电压介于,42.4V,至,450V,不超过,0.1F,容量的电容,峰值电压介于,450V,至,15kV,放电电量不超过,45C,17,危險電壓之定義為何?,一個電壓超過 42.4,Vpk,或,60,Vdc,者稱之,危险电压,請勿觸摸,危險!,18,重要安规概念：,安全距離包含哪些?,爬电距离,Creepage distance,：带电件与带电件或者带电件与可触及部分之间沿着绝缘材料表面的最短距离。,电气间隙,Clearance,：带电件与带电件或者带电件与可触及部分之间沿空气的最短距离。,注：通常爬电距离和电气间隙符合要求则电气强度一定符合要求，反之不成立,19,危險能量標準為何?,一個2伏以上(包含2伏)潛在性電壓,其所儲存能量標準超過,20焦耳,以上(包含20焦耳)或一個有效連續性功率標準超過,240,VA,(包含240,VA),者定義之,.,小心火災!,20,重要安规概念,:,绝缘分类基本绝缘,(Basic insulation):,提供对带电件的基 本防触电保护附加绝缘,(Supplementary insulation):,独立于基本 绝缘,在基本绝缘损坏时提供防触电保护,.,双重绝缘,(Double insulation):,基本绝缘,+,附加绝缘,.,加强绝缘,(Reinforced insulation):,等效于双重绝缘,.,21,二、,安規零件,种类,零件類,插座,開關,保險絲及保險絲座,X,及,Y,電容,連接器,變壓器及電感類,光耦合器,直流 及交流風扇,突波吸收器,熱敏開關,接地端子,洩放電阻等,.,塑膠類,PCB板,安規標籤紙,熱縮套管,PVC,管,絕緣片,矽膠片,絕緣膠帶,絕緣,塑膠蓋子,等.,線類,一,二次側線,線材加工線等,.,其他,凡立水等.,22,安規零件,种类,何謂,X,電容及,Y,電容?,如下所示:,Y,電容,Y,電容,X,電容,L,火線,N,中性線,G,地線,23,安規零件,种类,24,安規零件,种类,25,安規零件,种类,26,安規零件,种类,27,三、,結構設計應注意那些,?,穩定度,(,指終端系統設備,不可失衡而導致使用者或維修者危險如放置於水平 面呈,10,角的傾斜面上之測試,施力點測試為設備重量的,20%,但最大不可超過,250N,且施力點,不可高於,2m,等,),機械強度,(,指內外殼,的承受力如鐵球撞擊測試,落地測試,推力測試,test finger,測試,7,小時烤箱測試等,),尖銳角,(,指在防止不當的設計導致人員的傷害及絕緣破壞,),28,四、,標示方式及其要求,標示種類,A.,電源介面標示,設備外表應有額定電力標示,(,如銘板等,),清楚告知設備的正確使用電壓,頻率,電流,標示內須包含如下說明,:a.,額定電壓或額定電壓範圍,單位為,V b.,輸入,(,出,),電壓為直流,則須加上“”的符號,若為交流,則須加上“,”,的符號,c.,額定,頻率,或額定,頻率,範圍,單位為,Hz d.,如這,設備須連接至多相電力系統,則須另外標示相數,例如,2,3,等,e.,額定電流,單位為,mA,或,A f.,製造商名稱或商標符號或辨識符號,g.,設備的型號,h.,如,設備為,Class II,則須加入“”的符號,B.,電源輸出端,插座旁須有清楚標示註明其所能承受的最大負載,C.,電壓切換開關,(,指終端系統設備,),具可變換電壓開關的設備,應在其使用手冊內詳細述明其用 途及使用方法,並在開關旁須有註明下述或類似的句子 “,SEE INSTALLATION INSTRUCTIONS BEFORE CONNECTING TO THE SUPPLY”,29,標示方式及其要求,標示種類,D.,保險絲,保險絲旁須有下述標示,a.,額定電流,b.,額定電壓,c.,熔斷特性(,例如,fast,標示“,F”,slow,和,time lag,標示“,T”)d.,防爆,特性(,例如,Low-breaking,標示“,L”,High-breaking,標示“,H”),標示範例如右,:T2.5AL,250V,或,F3.15AH,250V,E.,端子,保險絲旁須有下述標示,a.,接地保護端子旁,須有“,的標示,b.,中性線,(,水線,),端子旁,須有“,N”,的標示,30,標示方式及其要求,標示種類,F.,鋰電池,設備內有可更換的,鋰電池,則,鋰電池旁須有下,述或類似的警告標示,CAUTION Danger of explosion if battery is incorrectly replaced.Replace only with the same or equivalent type recommended by the manufacturer.Dispose of used batteries according to the manufacturers instruction,要求,A,.,標示不可置於可取下的物品上,B.,上述標示種類之各種標示,經過酒精及水測試後,須依然清晰可見,且為恆久的,標示,31,
