电气操作票培训(课堂PPT).ppt

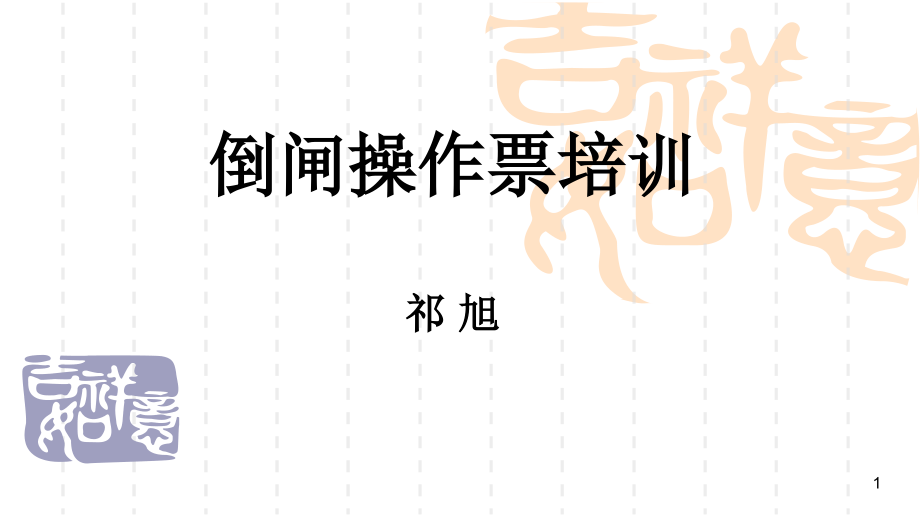

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,倒闸操作票培训,祁 旭,1,一、系统结构（图）,二、运行方式（图）,三、重点概念,1.,“,五防,”,的概念,2.,电气设备的四种状态,3.,倒闸操作的定义,4.,操作任务及确定,5.,设备双重名称,6.,操作票的用途,四、操作票的填写（抄票）,1.,应填入操作票的项目,2.,操作票中的标准术语,3.,操作票填写注意事项,五、倒闸操作流程图,六、倒闸操作中操作票的使用,1.,操作票审核,2.,模拟操作（图）,3.,操作前准备,4.,操作命令接受,5.,实际倒闸操作,6.,操作结束,七、实操填写操作票（典型票）,培 训 提 纲,2,一、系统结构,1.,古窑子,110kV,变电站系统图,2.,石槽村,35kV,变电站系统图,3,二、运行方式,熟知当前运行方式，在进行设备操作时才能正确,组织逻辑，书写出精准的倒闸操作票。,1.,古窑子,110kV,变电站各种运行情况,2.,石槽村,35kV,变电站各种运行情况,4,三、重点概念,1,、操作票的用途：,要完成一个操作任务一般需要进行十几项以致几十项的操作，对这种复杂的操作，仅靠记忆是办不到的，也是不允许的。血的教训告诉人们：填写操作票是进行各项倒闸操作必不可少的一个重要环节，是进行具有操作的依据，它把经过深思熟虑制定的操作项目记录下来，从而根据操作票面上填写的内容一次进行有条不紊的操作。因此填写操作票、执行操作票制度是防止误操作事故发生的主要组织措施之一。,（完）,5,三、重点概念,2,、,“,五防,”,的概念,：（必须牢牢记住）,（,1,）防止误分、合断路器,（,2,）防止带负荷分、合隔离开关,（,3,）防止带电挂（合）接地线（接地开关）,（,4,）防止带接地线（接地开关）合断路器个（隔 离开关,（,5,）防止误入带电间隔,6,*,“五防”的实现：,A:,操作票必须不违背,“,五防,”,B,：微机,“,五防,”,C:,电气,“,五防,”,D,：机械,“,五防,”,7,三、重点概念,3,、电气设备的四种状态：,（,1,）运行状态：,是指设备或电气系统带有电压，其功能有效。母线、线路、断路器、变压器、电容器及电压互感器、避雷器等一次电气设备的运行状态，是指从该设备电源至受电端的电路接通并有相应电压（无论是否带有负荷），且控制、合闸电源、继电保护及自动装置正常投入。,（,2,）热备用状态：,是指该设备已具备运行条件，经一次合闸操作既可转为运行状态。母线、线路、变压器及电容器等电器设备的热备用是指连接该设备的各侧均无安全措施，各侧的断路器全部在拉开位置，且至少一组断路器各侧隔离开关处于合上位置，设备继电保护投入，断路器的控制、合闸及信号电源投入。断路器的热备用是指断路器本身在拉开位置，各侧隔离开关处于合上位置，设备继电保护及自动装置满足带电要求。,（,3,）冷备用状态,:,是指连接该设备的各侧均无安全措施，且连接该设备的各侧均有明显断开点或可判断的断开点。保护投入，控制、合闸、信号电源投入。,（,4,）检修状态：,是指连接该设备的各侧均有明显断开点或可判断的断开点，需要检修的设备已接地的状态，或该设备与系统彻底隔离，与断开点设备没有物理连接的状态。在该状态下设备的继电保护和自动装置、控制、合闸、信号电源均应退出。,（完）,8,三、重点概念,4,、倒闸操作的定义：,倒闸操作是将电气设备有一种状态转变为另一种状态的过程。,步骤要求：首先要正确，其次是全面，最后应该优化。,这些可以在书写操作票的时候预定完善。,9,三、重点概念,5,、操作任务的说明：,（,1,）一个操作任务是将设备从一个状态转换为另一个状态所进行的一系列不间断的操作,（,2,）一份操作票只能填写一个操作任务,（,3,）操作任务举例,典型的：,非典型的：,10,三、重点概念,6,、设备双重名称：,（,1,）设备名称,+,调度编号,（,2,）实例见系统图,11,四、操作票的填写,1,、应填入操作票的项目,（见典型操作票）,12,四、操作票的填写,2,、操作票中的标准术语：,（,1,）操作断路器、隔离开关、接地开关、中性点接地开关、跌落式熔断器、开关、刀开关用,“,拉开,”,、,“,合上,”,。断路器车用,“,拉至,”,、,“,推至,”,、,“,摇至,”,。,（,2,）检查断路器、隔离开关、接地开关、中性点接地开关、跌落式熔断器、开关、刀开关状态位置，用,“,断路器、隔离开关、接地开关、中性点接地开关、跌落式熔断器、开关、刀开关确已拉开（合好）,”,。检查断路器车等状态位置，用,“,确已推至,位置,”,、,“,确已拉至,位置,”,。,（,3,）验电用,“,在,三相验电确无电压,”,。,（,4,）装、拆接地线用,“,装设,”,、,“,拆除,”,。,装设接地线以刀闸为准，称,“,线路侧,”,、,“,开关侧,”,、,“,母线侧,”,、,“,变压器侧,”,等。上述规定不能包括时，按实际位置填写。母线上装设接地线，一般装设在某刀闸母线侧的引线上，故称,“,在,-,刀闸母线侧装设,#,接地线,”,。,（,5,）检查负荷分配用,“,指示正确,”,。,（,6,）装上、取下一、二次熔断器及断路器车二次插头用,“,装上,”,、,“,取下,”,。,（,7,）投、退保护装置及自动装置用,“,投入,”,、,“,退出,”,、,“,改投,”,。,（,8,）切换二次回路开关用,“,切至,”,。,（,9,）操作票填写的设备术语必须与现场实际相符。,（完）,13,四、操作票的填写,3,、操作票填写注意事项：,（,1,）操作票应填写设备双重名称。,（,2,）操作票填写要字迹工整、清楚，不得任意涂改。,（,3,）严禁并项（如,“,拉开断路器,”,和,“,检查断路器确已拉开,”,不得合在一起填写），不得添项、倒项、漏项。,（,4,）如有个别错漏字需要修改时，应做到被改的字和改后的字清楚可辨。每张操作票的改字不得超过三个，否则另填新票。,（,5,）,允许不填写操作进行倒闸操作但必须记录操作记录簿的情况：,1,）事故处理；,2,）拉、合断路器的单一操作；,3,）拆除全所仅装有的一组接地线或拉开全所仅有一组已合上的地刀；,4,）投入或停用一套保护或自动装置的一块压板或连接片、转换开关。,（完）,14,五、倒闸操作流程图,见附页,15,六、倒闸操作中操作票的使用,1.,操作票审核,：,（,1,）操作人填写完毕操作票应进行审查，无误后送交监护人。,（,2,）监护人根据操作人填写的操作票与模拟系统图板或接线图进行对照审核，认为填写有错误应及时退交操作人，操作人在操作票上盖,“,作废,”,章。操作人根据监护人要求重新填写操作票。,（,3,）监护人对照模拟系统图板或接线图进行审核，认为正确后，将操作票放入专用夹准备模拟操作。,（,4,）如果值班调度员下达取消操作任务后，值班负责人应做好记录，并通知监护人、操作人取消操作任务，将已填好却不进行操作的操作票交操作人，由操作人在,“,操作任务,”,上盖,“,作废,”,章。,（完）,16,六、倒闸操作中操作票的使用,2.,模拟操作：,（,1,）在进行实际操作前必须进行模拟操作。,（,2,）监护人和操作人在符合实际运行方式的模拟系统图板上由监护人根据操作票中所列项目，逐项发布操作口令，操作人听到口令后复诵，再由监护人下达执行令，操作人更改模拟系统图板。,（,3,）对于图板上无法模拟的操作步骤，如检查负荷分配，投、停保护连接片等也应进行唱票、复诵，但不下达执行令。,（,4,）模拟操作完毕后，操作人和监护人要全面检查模拟系统图板的位置。,（,5,）五防机界面举例（完）,17,六、倒闸操作中操作票的使用,3.,操作前准备：,略,4.,发布及接受操作命令：,略,18,5.,实际倒闸操作：,（,1,）监护人手持操作票，携带开锁钥匙，操作人手拿操作棒和绝缘手套，监护人和操作人戴好安全帽，操作人在前，监护人在后，操作人在监护人的监护下，按照操作票上的操作顺序，进入操作现场。,（,2,）监护人、操作人进入操作现场站好位置后。共同核对运行状态，严格执行,“,四对照,”,：即对照设备名称、编号、位置和拉合方向。,（,3,）操作人和监护人面向被操作设备的名称编号牌，由监护人按照操作票的顺序逐项高声唱票。操作人应注视设备名称编号，按照唱票内容手指此项操作应动部位，高声复诵。监护人确认操作人复诵内容和手指部位正确后，发出,“,对，执行,”,的操作口令，并将钥匙交给操作人实施操作。操作过程中监护人要自始至终认真监护，没有监护人的命令，操作人不得擅自操作和做其他工作。,（,4,）监护人在操作人完成操作并确认无误后，在该操作项目前打,“,”,。,（,5,）对于检查项目或核对操作质量的项目，监护人唱票后，操作人应认真检查或核对，确认无误后再高声复诵，监护人同时也应进行检查，确认无误并听到操作人复诵后，在该项目前打,“,”,。严禁操作项目与检查项一并打,“,”,。,（,6,）倒闸操作中途不得更换监护人、操作人，监护人、操作人不得做与操作无关的事情。监护人应自始至终认真监护，不得离开操作现场或进行其他工作。,（,7,）倒闸操作必须由两人执行，其中一人对设备较为熟悉者担任监护人，另一人担任操作人。,（,8,）一份操作票应由一组人操作，监护人手中只能持一份操作票。,（,9,）倒闸操作中发生疑问时，因立即停止操作，并向值班调度员或值班负责人报告，待弄清问题后，再进行操作。不准擅自更改操作票，不准随意使用解锁工具解除闭锁装置。,（,10,）如果操作中必须使用防误闭锁装置解锁工具时，应经值班调度员（或工区领导）批准，并经值班负责人复核同意，在值班负责人监护下开启封装，取出解锁工具进行解锁操作。使用完毕后应由防误专责人员重新封装，并将情况记入,“,防误闭锁装置解锁工具使用记录簿,”,内。,（,11,）操作过程中因调度命令变更，最后几项操作不执行，则应在已操作完毕的项目最后一项栏内盖,“,已执行,”,章，然后重新填写操作票再继续操作。,（,12,）全部操作项目完成后，应全面检查复核被操作设备的状态、表计及信号指示灯是否正常、有无漏项等（操作质量）。,（,13,）若监护人、操作人检查复核时发现问题，应及时告知值班负责人，由值班负责人汇报值班调度员后停止操作。该操作票不得继续使用，并在已操作完项目的最后一项盖,“,已执行,”,章，在备注栏注明,“,本操作票有错误，自,项起不执行,”,。对多张操作票，应从第二张票起每张操作票上盖,“,作废,”,章，然后重新填写操作票再继续操作,19,六、倒闸操作中操作票的使用,6.,操作结束：,（,1,）完成全部操作项目后，若监护人、操作人检查复核没有发现问题，由监护人、操作人向值班负责人汇报实际操作完毕，并将操作票交回值班负责人。,（,2,）值班负责人收回操作票，在操作票上填写操作终了时间，在,“,调度命令记录,”,内填入终了时间，操作人在已执行操作票的,“,”,号上盖,“,已执行,”,章，整个操作结束。向值班调度员汇报操作任务已完成。,20,
