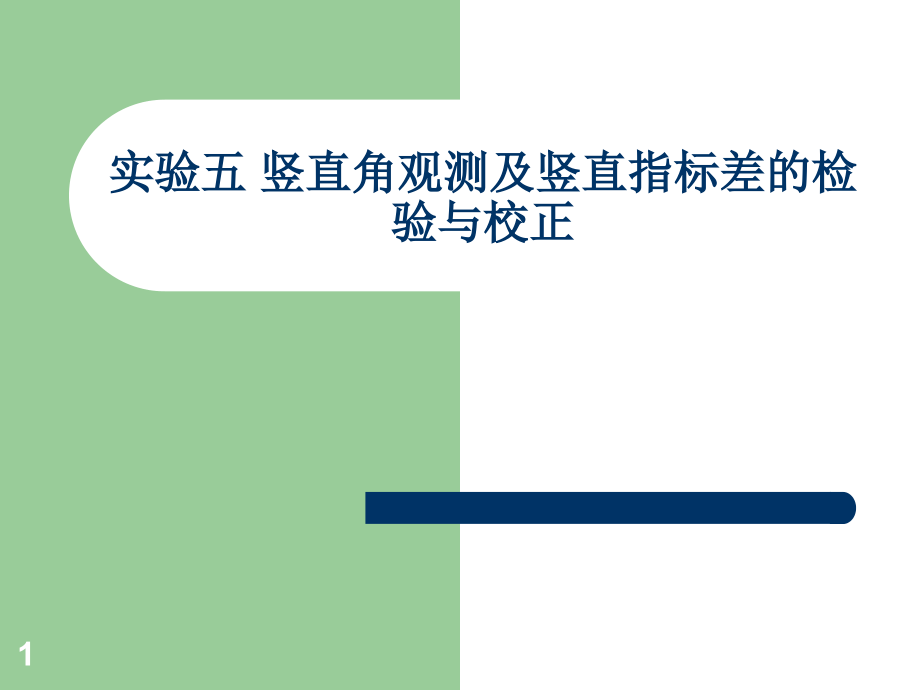

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,实验五 竖直角观测及竖直指标差的检验与校正,1,一、目的与要求,1掌握竖直角观测、记录及计算的方法。,2掌握竖盘指标差的计算方法。,3掌握竖盘指标差检验与校正方法。,4限差要求：同一目标各测回垂直角互差在25之内。,2,二、计划与设备,1实验时数安排2学时，实验小组由2 4人组成。2实验设备为每组DJ6型光学经纬仪1 台，校正针1根，记录板1块，测伞1把。3实验场地周围有3个以上高目标。4每组对所领经纬仪进行检验校正，每人练习对一目标进行竖直角观测一个测回，记入实验报告五，实验结束时，每人上交一份实验报告五。,3,三、方法与步骤,1竖直角观测,（1）在实验场地安置经纬仪，进行对中、整平，每人选一个目标。转动望远镜，观察竖盘读数的变化规律。写出竖直角及竖盘指标差的计算公式。,（2）盘左 瞄准目标，用十字丝中横丝切于目标顶端，转动竖盘指标水准管微动螺旋，使指标水准管气泡居中，读取竖盘读数L，计算竖直角L，记入实验报告五。,（3）盘右 同法观测读取竖盘读数R，计算竖直角值R，记入实验报告五。,4,三、方法与步骤,（4）计算一测回竖盘指标差及竖直角平均值。其公式为,竖直角公式,竖盘指标差公式,5,三、方法与步骤,2竖盘指标差的检验与校正,检验 对一大致水平的目标，盘左、盘右观测，计算指标差x。若x2时，则需要校正。,校正 仪器位置不动，仍以盘右瞄准原目标，计算盘右正确的竖盘读数为R=Rx。转动指标水准管微动螺旋，使竖盘读数为R，此时气泡偏离一端，用校正针拨动指标水准管校正螺丝，先松一个后紧一个，使指标水准管气泡居中。如此反复检验，直到满足要求为止。,6,四、注意事项,1每次读数前应使指标水准管气泡居中。2计算竖直角和指标差时，应注意正、负号。,7,
