第6章设备施工图.pptx

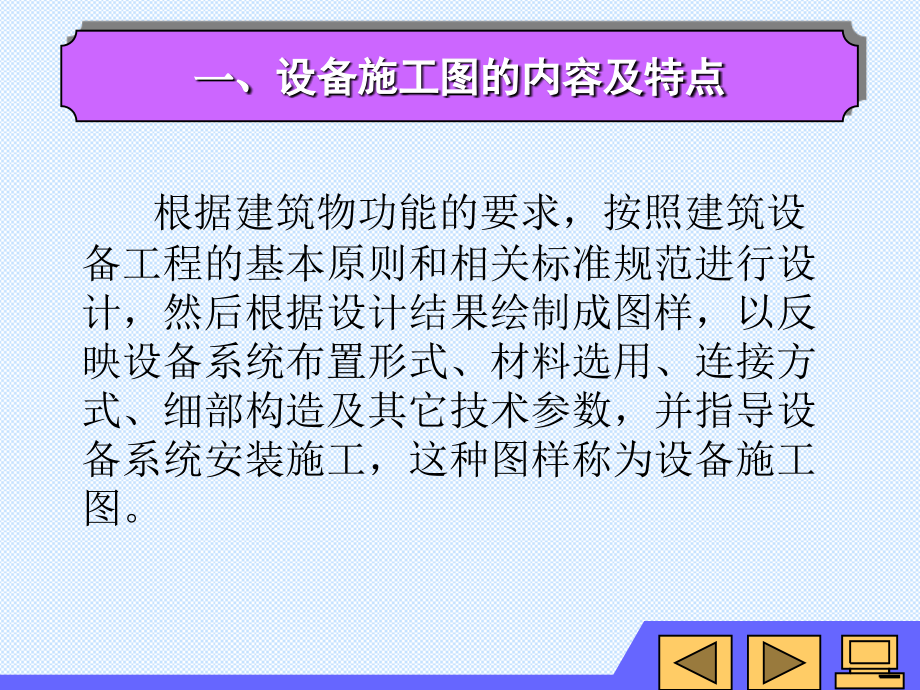

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,房屋建筑为了满足生产、生活的需求，提供卫生舒适的生活和工作环境，要求在建筑物内设置给水、排水、供暖、通风、空调、电气照明、消防报警、电话通信、有线电视等设备系统，设备施工图就是表达这些设备系统的组成、安装等内容的图纸。本章主要介绍设备施工图的内容和特点，并分别讲述给排水、暖通、电气、综合布线等设备施工图的识读和绘制。,一、,设备施工图的内容及特点,根据建筑物功能的要求，按照建筑设备工程的基本原则和相关标准规范进行设计，然后根据设计结果绘制成图样，以反映设备系统布置形式、材料选用、连接方式、细部构造及其它技术参数，并指导设备系统安装施工，这种图样称为设备施工图。,、设计说明,、设备平面图,、设备系统图,、详图,设备施工图的内容,、设备施工图与建筑施工图、结构施工图一起组成一套完整的房屋施工图，三者之间关系紧密。,、设备施工图采用规定的图形符号和文字符号表示各种设备、器件、管网、线路等。,、,设备施工图中用系统图等图样表示设备系统的全貌和工作原理。,、,设备施工图往往直接采用通用的标准图集上的内容，表达某些通常的构造和做法。,设备施工图的特点,二、,室内给排水施工图,、室内给排水系统的组成,室内给排水系统实际上由室内给水系统和室内排水系统两部分组成。,室内给水系统的组成：引入管、水表节点、管道、给水附件、升压和储水设备、室内消防设备,室内给水系统的给水方式：简单的给水方式、设置水泵和水箱的联合给水方式、分区供水的给水方式,室内给水系统的管线布置：下行上给式、上行下给式；,室内排水系统的组成：卫生器具或生产设备受水器、排水管系统、通气管系统、清通设备、特殊设备以及 其它设备,某住宅标准层给排水平面图,室内给排水识图,室内给排水平面图是在建筑平面图的基础上，根据给排水工程制图的规定绘制出的用来反映给水排水设备、管网的平面布置情况的图样。,(1),室内给排水系统图是采用轴测投影的方法形成的。,(2),室内给排水系统图中的管道用单线图表示，附件用图例表示,(3),室内给排水平面图是系统图的基础，两者互相说明又互为补充。,(4),室内给排水系统图一般按比例绘制，如果局部管道按比例无法表达清楚，可以不按比例。,室内给排水系统图,三、室内采暖施工图,某住宅楼标准层采暖平面图,三、室内采暖施工图,某住宅楼底层采暖平面图,三、室内采暖施工图（系统图）,四、,室内电气照明施工图,建筑物内利用电工技术和电子技术实现某些功能以满足人们需求的一切电工、电子设备和系统，统称建筑电气设备系统。,建筑电气设备系统的内容十分广泛，种类繁多，一般可以分为供配电系统和用电系统，其中根据用电设备的不同又可以将用电系统分为建筑电气照明系统、建筑动力系统和建筑弱电系统。,建筑电气工程图主要是用来说明建筑中电气工程的构成和功能，描述电气装置的工作原理，提供安装技术数据和使用维护依据。,四、,室内电气照明施工图,某住宅楼标准层室内电气照明平面图,五、,弱点系统,弱电系统是指通过电能进行信号传递、信息交换的电气系统，相对于动力、照明等通过电能传输能量的强电系统而言，弱电系统中的电能主要用来传输信号，能量极少。,弱电系统图是用来表示弱电系统中设备和元件的组成、元件之间的相互连接关系的图样，对于指导安装施工和系统调试具有重要 的作用。,几种常见的弱电系统,：,、消防自动报警系统,；、,有线电视系统,；,、,防盗安保系统,；、,电话通信系统,六、综合布线系统概述,综合布线系统按照统一的技术标准，采用统一的传输介质，提供标准通信接口,(,信息插座,),，能支持不同类型设备之间的数据传输和网间互联，几乎包容全部弱电系统的布线，可以适应数据、文本、图像、语音、控制信号等各种信号的传输。当需要扩展或调整系统时，只要在相应的设备上进行跳线设置即可，具有管理配置灵活、维护方便的优点。,
