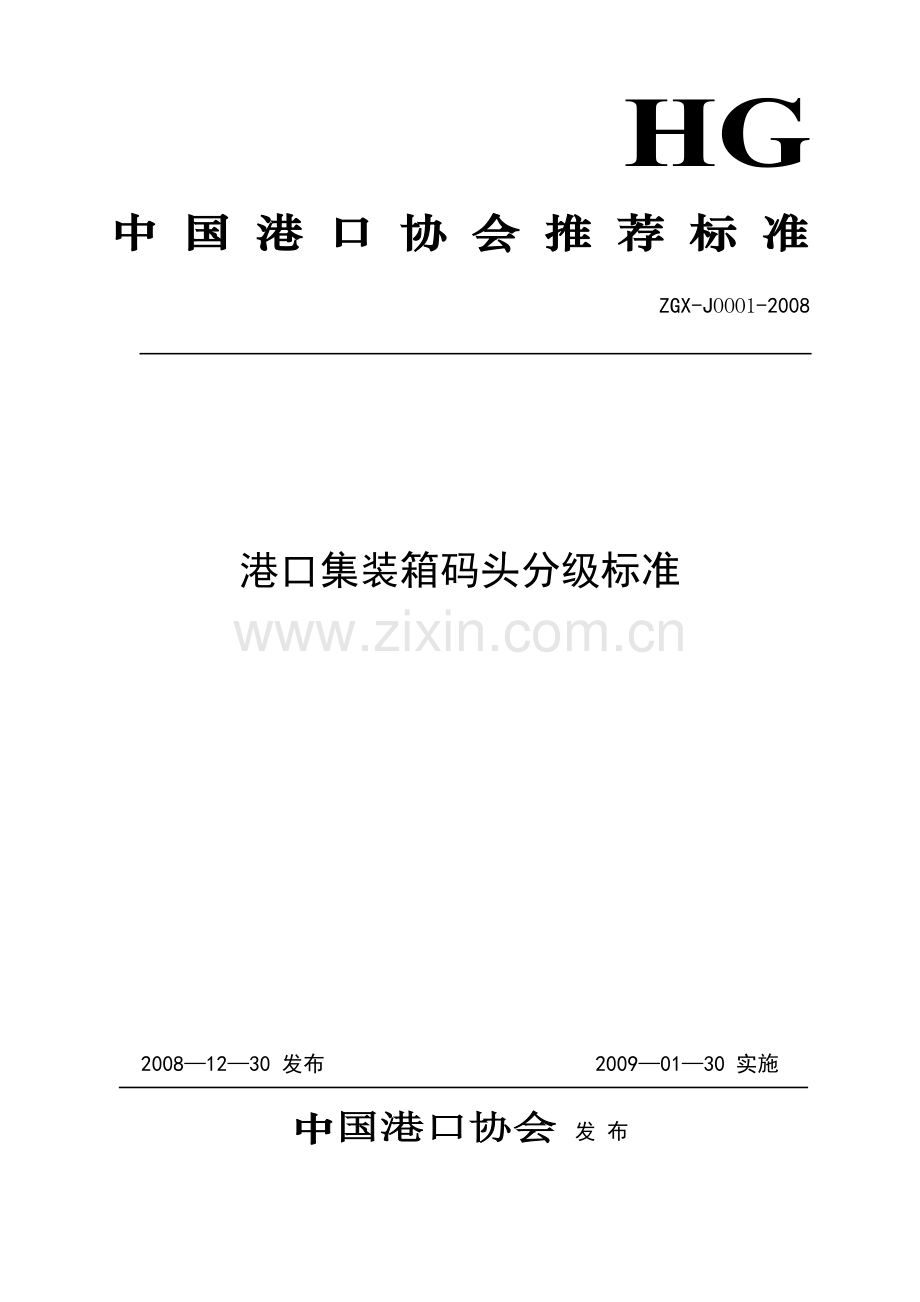

HG
中 国 港 口 协 会 推 荐 标 准

ZGX-JOOO1-2008

港口集装箱码头分级标准

2008—12—30 发布 2009—01—30 实施
中国港口协会 发 布

目 次

前 言 1
1 总 则 2
2 术 语 2
3 集装箱专用码头分级标准 2
3.1 集装箱专用码头分级 2
3.2 A型集装箱码头设施设备的基本标准 3
3.3 B型装箱码头设施设备的基本标准 3
3.4 C型装箱码头设施设备的基本标准 3
3.5 D型集装箱码头设施设备的基本标准 3
3.6 E型集装箱码头设施设备的基本标准 4
4 集装箱专用码头每百米岸线年通过能力的确定 4
4.1 集装箱专用码头每百米岸线年通过能力计算的基本依据 4
4.2 集装箱专用码头每百米岸线年通过能力 4
集装箱专用码头每百米岸线年通过能力可按下式计算： 4
4.3 集装箱专用码头每百米岸线年通过能力修正系数 5
5 多用途码头集装箱作业的基本标准 6
5.1 多用途码头作业标准 6
5.2 多用途码头每百米岸线集装箱通过能力的确定 6
附 录A 本标准编制的基本原则 7
附 录B 关于“集装箱专用码头级别标准”的确定依据 7
附 录C 关于“集装箱专用码头每百米岸线年通过能力的确定”依据 11
附 录D 关于“多用途码头集装箱作业的基本标准”制定依据 12
附 录E 演算案例 12

1

前 言

ZGX-J001-XXX《港口集装箱码头分级标准》的结构如下：
——第1部分：集装箱专用码头分级标准；
——第2部分：集装箱专用码头百米岸线通过能力的确定；
——第3部分：多用途码头集装箱作用的基本标准。
本标准的附录均为资料性附录。
本标准由中国港口协会集装箱分会提出。
本标准起草单位：上海海事大学。
本标准主要起草人：真虹，刘宇丰，程启贤。
本标准得到中国港口协会袁志耕、陈长庚、吴永康等支持。

港口集装箱码头分级标准

1 总 则
1.1 宗旨
为了保证港口集装箱码头资源得到合理的利用，为集装箱码头经营提供准入标准，以使集装箱码头经营获得良好的经济效益和社会效益，制定本标准。
1.2适用范围
1.2.1 本标准中，集装箱专用码头分级标准为强制性标准，集装箱专用码头百米岸线通过能力确定为推荐性标准。
1.2.2 本标准适用于商业性的集装箱装卸作业的码头。
1.3 本标准主要依据《海港总平面设计规范》（JTJ 211-99）。术语采用《集装箱运输术语》（GB/T 17271-1998）.

2 术 语
2.1集装箱码头
是指包括港池、锚地、进港航道、泊位等水域以及货运站、堆场、码头前沿、办公生活区域等陆域范围的能够容纳完整的集装箱装卸操作过程的具有明确界限的场所。
2.2集装箱泊位
是指满足停靠一艘集装箱船舶要求的水域。
2.3装卸条件
是指与集装箱装卸密切相关的客观条件，如进港航道深度与宽度、泊位水深、泊位长度、装卸设备参数及数量、堆场容量、集装箱货运站容量、集疏运能力等。
2.4航道水深
是指乘潮水位时航道的通航水深。乘潮水位可取乘潮累积频率90%-95%的水位。
2.5集装箱码头通过能力
指该集装箱码头在一定时期内，在码头设施为既定和劳动力为一定时，在一定的组织管理条件下，码头各生产要素在得到合理程度的利用时所能装卸的标准箱数量。
2.6集装箱多用途码头
是指按照集装箱码头设计标准建造，同时能适应普通件杂货船、新型散货船、集装箱船、半集装箱船和滚装船作业的码头。在本标准中特指暂时用于多种货物或鼓励进行多种货物装卸，具有装卸集装箱船和其它货种船舶能力的码头。
2.7 每台装卸桥的台时效率
是指码头分级评估前30天内，已作业30天以上的装卸桥平均作业台时效率（单位：箱/h）。

3 集装箱专用码头分级标准
3.1 集装箱专用码头分级
集装箱专用码头按照其所能接卸集装箱船舶的船型，划分为A型、B型、C型、D型、E型五种。
3.1.1 A型集装箱专用码头是指装卸条件能够满足5000DWT（载箱量500TEU左右）的集装箱专用船舶满载时作业要求的集装箱码头。
3.1.2 B型集装箱专用码头是指装卸条件能够满足10000 DWT（载箱量1000TEU左右）的集装箱专用船舶满载时作业要求的集装箱码头。
3.1.3 C型集装箱专用码头是指装卸条件能够满足30000 DWT（载箱量3000TEU左右）的集装箱专用船舶满载时作业要求的集装箱码头。
3.1.4 D型集装箱专用码头是指装卸条件能够满足50000 DWT（载箱量5000TEU左右）的集装箱专用船舶满载时作业要求的集装箱码头。
3.1.5 E型集装箱专用码头是指装卸条件能够满足70000 DWT以上（载箱量6000TEU以上）的集装箱专用船舶满载时作业要求的集装箱码头。
3.2 A型集装箱码头设施设备的基本标准
3.2.1 进港航道宽度应大于80米，航道水深应大于7米。
3.2.2 单一泊位长度应大于140米，连片式泊位平均单一泊位长度应大于130米。码头前沿纵深大于30米 ，泊位水深应大于7米。
3.2.3每百米岸线至少配备0.6台集装箱装卸桥（单一泊位至少应配备1台集装箱装卸桥）,其外伸距应大于22米。每台装卸桥的台时效率应大于20箱/h。
3.2.4 水平运输机械应采用牵引车挂车、集装箱叉车、集装箱正面吊等集装箱运输专用设备。
3.2.5 单一泊位对应地面箱位数应大于400个，至少应配2台龙门起重机或者1台龙门起重机，与集装箱叉车、集装箱正面吊等专用设备配合作业。
3.2.6 大门至少应配备4车道。
3.3 B型装箱码头设施设备的基本标准
2.3.1 进港航道宽度应大于99米，航道水深应大于8.5米。
3.3.2 单一泊位应大于170米，连片式泊位平均单一泊位长度应大于155米。码头前沿纵深应大于30米 ，泊位水深应大于8.5米。
3.3.3 每百米岸线至少配备0.7台集装箱装卸桥（单一泊位至少应配备1台集装箱装卸桥），其外伸距应大于22米。每台装卸桥的台时效率应大于20箱/h。
3.3.4 单一泊位对应地面箱位数应大于800个，至少应配5台龙门起重机。
3.3.5大门应配备4车道。
3.4 C型装箱码头设施设备的基本标准
3.4.1 进港航道宽度应大于150米，航道水深应大于12.5米。
3.4.2 单一泊位应大于301米，连片式泊位平均单一泊位长度应大于270米。码头前沿纵深应大于35米 ，泊位水深应大于12米。
3.4.3 百米岸线至少配备0.8台集装箱装卸桥（单一泊位至少应配备2台集装箱装卸桥），其外伸距大于35米。每台装卸桥的台时效率应大于25箱/h。
3.4.4 单一泊位对应地面箱位数位数应大于1900个，至少应配8台龙门起重机，应使用堆高机、正面吊等高机动辅助设备。
3.4.5 大门配备6车道。建议进、出码头大门分开设置。进口大门必须配备集装箱卡车重载磅秤。
3.4.6配置完善的集装箱码头管理信息系统和EDI系统。
3.5 D型集装箱码头设施设备的基本标准
3.5.1 进港航道宽度应大于165米，航道水深应大于13.5米。
3.5.2 单一泊位长度应大于353米，连片式泊位平均单一泊位长度应大于320米。码头前沿纵深不小于35米 ，泊位水深应大于13米。
3.5.3 每百米岸线至少应配备0.9台集装箱装卸桥（单一泊位至少应配备3台集装箱装卸桥），其外伸距大于35米。每台装卸桥的额定台时效率应大于40箱/h。
3.5.4建议使用双小车集装箱装卸桥和具有多箱起吊能力的集装箱吊具等先进的作业设备，以提高工作效率。
3.5.5 单一泊位对应堆场地面箱位数应大于2600个，至少应配备10台龙门起重机。为适应自动化趋势，建议使用轨道龙门起重机。应使用堆高机、正面吊等高机动设备进行辅助作业。
3.5.6 大门至少应配备6车道。进、出码头大门应分开设置。
3.5.7 应配置完善的集装箱码头管理信息系统和EDI系统。建议采用RFID技术。
3.6 E型集装箱码头设施设备的基本标准
3.6.1 进港航道宽度应大于189米，航道水深应大于14.6米。
3.6.2 单一泊位长度应大于360米，连片式泊位平均单一泊位长度应大于330米。码头前沿纵深应大于45米，水深应大于14米 。
3.6.3每百米岸线至少应配备1.0台集装箱装卸桥（单一泊位至少应配备4台集装箱装卸桥），其外伸距大于43米。每台装卸桥的额定台时效率应大于50箱/h。
3.6.4 建议使用双小车集装箱装卸桥和具有多箱起吊能力的集装箱吊具等先进的作业设备，以提高工作效率。
3.6.5 堆场地面箱位数应大于4000个，至少应配备12台龙门起重机。为适应自动化趋势，建议使用轨道龙门起重机。建议使用堆高机、正面吊等高机动机械进行辅助作业。
3.6.6 新建E级集装箱码头堆场建议采用高层集装箱库以减少占地面积，提高装卸效率。
3.6.7 大门应配备8车道。进、出码头的大门应分开设置。
3.6.8应配置完善的集装箱码头管理信息系统和EDI系统。建议采用RFID技术。

4 集装箱专用码头每百米岸线年通过能力的确定
4.1 集装箱专用码头每百米岸线年通过能力计算的基本依据
集装箱专用码头每百米岸线通过能力计算的基本依据是参考集装箱码头的经营状况、管理水平、库场条件和集装箱码头大门、口岸条件等因素对在每百米集装箱岸线上配备的集装箱装卸桥装卸能力修正而得到。
4.2 集装箱专用码头每百米岸线年通过能力
集装箱专用码头每百米岸线年通过能力可按下式计算：

式中：Pt——集装箱专用码头每百米岸线通过能力（TEU）；
——集装箱专用码头每百米岸线年通过能力修正系数；可根据码头经营环境、管理水平、库场条件、集疏运条件以及码头大门能力、口岸条件等因素确定；一般可取：0.5—1.0，也可采用本标准3.3给出的推荐方式确定。
n——每百米岸线配备的集装箱装卸桥台数；
P——集装箱码头配备的集装箱装卸桥设计台时效率（自然箱/小时）；
Ty——码头年营运天数，根据各港历史水文、气象资料取值,一般取330~350天；
tg——昼夜装卸作业时间（小时），一般取24小时，不少于22小时；
Ap——装卸桥利用率基数（%），取值见表1；
K1——集装箱标准箱折算系数，K1=1+K，K为40’集装箱所占比例，取值见表1；
K2——装卸桥同时作业干扰系数（%），取值见表1；
K3——装卸船作业倒箱率（%） ，包括开关舱盖，取值见表1；
表1
码头分级
A型
B型
C型
D型
E型
装卸桥利用率基数Ap
0.6
0.6
0.65
0.7
0.7
折算系数K1
1.4~1.6
1.4~1.7
1.5~1.7
1.5~1.7
1.6~1.8
干扰系数K2（%）
0~1
1~3
2~4
3~4
3~5
倒箱率K3（%）
0~3
1~5
2~6
3~7
3~8

4.3 集装箱专用码头每百米岸线年通过能力修正系数
集装箱专用码头每百米岸线年通过能力修正系数建议采用以下的专家评价方法。

其中B1~B6为集装箱码头每百米通过能力影响因素的大小（取值方法见表2）。
表2
指标名称
比重
评价标准
差
较差
一般
较好
好
经营环境B1
0.2
好：腹地广阔，货源丰富，周边码头竞争小，B1取100%
较好：腹地较广阔，货源较丰富，周边码头竞争较小，B1取90%
一般：货源量一般，周边码头偶有竞争，B1取75%
较差：腹地较少，货源较缺乏，周边码头竞争较激烈，B1取60%
差：腹地有限，货源缺乏，周边码头竞争激烈，B1取50%
管理水平B2
0.2
好：信息化水平高，装卸及配载水平高，装卸工人能有效执行任务，B2取100%
较好：信息化水平较高，装卸及配载水平较高，装卸工人能较高水平完成任务，B2取90%
一般：信息化水平一般，装卸及配载水平一般，装卸工人基本有效执行任务，B2取75%
较差：信息化水平较低，装卸及配载水平较低，装卸工人较低水平完成任务，B2取60%
差：信息化水平极低，装卸及配载水平低，装卸工人不能有效执行任务，B2取50%
库场条件B3
0.15
好：库场面积满足该泊位通过能力的要求，集装箱在堆场平均库存时间小于3天，B4取100%
较好：库场面积较好满足该泊位通过能力的要求，集装箱在堆场平均库存时间3-5天，B3取90%
一般：库场面积基本满足该泊位通过能力的要求，集装箱在堆场平均库存时间5-8天，B3取75%
较差：库场面积较难满足该泊位通过能力的要求，集装箱在堆场平均库存时间8-12天，B3取60%
差：库场面积严重不满足该泊位通过能力的要求，集装箱在堆场平均库存时间12天以上，B3取50%
集疏运条件B4
0.2
好：集疏运系统通畅，集疏运能力强，B4取100%
较好：集疏运系统较通畅，集疏运能力较强，B4取90%
一般：集疏运系统一般，集疏运能力一般，B4取75%
较差：集疏运系统较堵塞，集疏运能力较差，B4取60%
差：集疏运系统堵塞，集疏运能力弱，B4取50%
大门条件B5
0.1
好：大门采用先进技术，交通顺畅，无拥堵状况，B5取100%
较好：大门交通较好，集卡通过较顺畅，B5取90%
一般：大门交通一般，集卡基本可以顺畅通过，B5取75%
较差：大门交通较堵塞，集卡经常性不能顺畅通过，B5取60%
差：大门交通堵塞，集卡通过不顺畅，B5取50%
口岸环境B6
0.15
好：集装箱货物通关速度快，B6取100%
较好：集装箱货物通关速度较快，B6取90%
一般：集装箱货物通关速度一般，B6取75%
较差：集装箱货物通关速度较差，B6取60%
差：集装箱货物通关速度慢，不能及时清关，B6取50%

5 多用途码头集装箱作业的基本标准
5.1 多用途码头作业标准
5.1.1 进港航道与单一泊位应能满足集装箱船舶进出与停靠的要求。
5.1.2水工建筑参数应满足集装箱码头建设要求。
5.1.3 单一泊位应至少配备1台起吊能力大于40吨的起重设备，集装箱装卸船应使用集装箱专用吊具。对于能够满足自带起重设备的小型集装箱船舶装卸条件的内河集装箱专用码头或者滚装码头对此不作要求。
5.1.4建议配备1台专用集装箱装卸桥。
5.1.5 应采用牵引车挂车、集装箱叉车、集装箱正面吊等集装箱装卸搬运专用设备。
5.1.6 用于堆放集装箱的堆场容量应大于码头通过能力的5％。堆场作业应使用集装箱叉车、集装箱正面吊、堆高机等专用设备。
5.1.7大门至少应配备2条集装箱专用车道。
5.2 多用途码头每百米岸线集装箱通过能力的确定

式中：Pt’——多用途码头每百米岸线集装箱通过能力（TEU）；
’——多用途码头每百米岸线集装箱年通过能力修正系数；可根据码头经营情况、管理水平、航道条件、库场条件、集疏运条件以及码头大门能力等因素确定，一般可取：0.5—1.0；
n’——每百米岸线配备的岸壁式起重机台数；
Pi’——多用途泊位配备的可起吊集装箱的岸壁式起重机设计台时效率（自然箱/小时）；
Ty——多用途泊位年营运天数，根据各港历史水文、气象资料取值,一般取330~350天；
tg’——昼夜装卸作业时间（小时），根据该港口码头的实际情况取值，一般取18-22小时；
Ap’——多用途泊位用于装卸集装箱船舶的时间比例（%），根据该码头的实际情况取值；
K1’——集装箱标准箱折算系数，K1=1+K，K为40’集装箱所占比例，取1.0-1.3；
K3’——装卸船作业倒箱率（%），包括开关舱盖，取0-2%。

附 录A
本标准编制的基本原则
A.1集装箱专用码头分级标准为强制性标准，集装箱专用码头百米岸线通过能力确定为推荐性标准；
A.2给出不同级别集装箱码头营运的最低的基本技术标准；本标准以能够满足5000DWT集装箱专用船舶停靠和作业的码头作为集装箱专用码头的最低要求。小于这一要求的集装箱码头归类到多用途码头；即这类小型码头作业集装箱应能达到本标准所列多用途码头装卸集装箱船舶的基本要求。
A.3集装箱码头通过能力计算采用定性与定量相结合的方式；
A.4多用途码头的集装箱作业仅规定最基本的要求。

附 录B
关于“集装箱专用码头级别标准”的确定依据
B.1 码头级别划分的依据
集装箱专用码头的级别划分可以依据码头设计吨位（DWT），即该码头停靠的最大船舶吨位来确定。级别划分依据如下：
A型：码头吨级处于5000DWT—9999DWT之间；
B型：码头吨级处于10000DWT—29999DWT之间；
C型：码头吨级处于30000DWT—49999DWT之间；
D型：码头吨级处于50000DWT—69999DWT之间；
E型：码头吨级大于70000DWT，满足超大型集装箱船舶靠泊和作业的需要。
B.2 参考船型
本数据说明内使用的全部数据均以表1中参考船型为基础制定
表1 计算参考船型
DWT（吨）
满载吃水D（米）
船长L（米）
船宽B（米）
载箱量（TEU）
5000
6.9
121
19.2
350～700
10000
8.3
141
22.6
700～1050
30000
12
241
32.3
1900～3500
50000
13
293
32.3
3500～5650
70000
14
300
40.3
5651～6630
100000
14.5
346
45.6
6631～9500

B.3集装箱专用码头泊位水深D
B.3.1计算公式及参数
计算公式为：
式中为设计船型满载吃水；为龙骨下最小富裕深度，取值见表2；
表2 龙骨下最小富裕深度Z1
海底底质
Z1（m）
淤泥土
0.2
含淤泥的砂、含粘土的砂和松砂土
0.3
含砂或含粘土的块状土
0.4
岩石土
0.6
为波浪富裕深度；船舶因配载不均匀而增加的船尾吃水值（m）；备淤富裕深度。
B.3.2计算过程及数据
取=0.2，=0，=0，=0，
将参数代入，则最小泊位水深见表3
表3 最小泊位水深
型号
水深（m）
A
7.1
B
8.5
C
12.2
D
13.2
E
14.2
B.4 集装箱专用码头航道水深
B.4.1 计算公式及参数
使用公式：。
式中，为设计船型满载吃水；为船舶航行时船体下沉值，见表4；
表4 航速为5节时航行时船体下沉值
码头型号
船体下沉值
A
0.15
B
0.2
C
0.25
D
0.3
E
0.4
为航行时龙骨下最小富裕水深，取值见表5
表5 航行时龙骨下最小富裕水深（m）
码头型号
龙骨下最小富裕水深
A
0.2
B
0.2
C
0.3
D
0.3
E
0.4
为波浪富裕深度，此处取0；为船舶装载纵倾富裕深度，此处取0；为备淤富裕深度，此处取0.1。
B.4.2计算过程及数据
将所有参数及参考船型参数代入公式，得计算结果，见表6。
表6 航道水深（m）
码头型号
航道水深
A
7.25
B
8.7
C
12.55
D
13.6
E
14.6
B.5 集装箱专用码头航道宽度
B.5.1计算公式及参数
采用单向航道公式：
式中：
式中W为航道有效宽度（m）；A为航迹带宽度；c为船舶与航道底边间的富裕宽度（m），数据见表7；
表7 集装箱船舶与航道底边间的富裕宽度c
航速（kn）
小于等于6
大于6
c (m)
0.5B
0.75B
B为设计船宽；n为船舶漂移倍数,为风、流偏压角，数据见表8；
表8 满载船舶漂移倍数n和风、流压偏角
风力
横风小于等于7级
横流V

n
1.81
1.69
1.59
1.45

3
7
10
14
B.5.2 计算过程及数据
由于计算数据应为理论最小值，即在最理想状况下的计算值，因此，取值如下：
c =0.5B, n=1.81, 。
将参考船型数据代入得表9，得：
表9 进港航道宽度
型号
进港航道宽度
（单向航道，单位m）
A
84.86
B
99.52
C
152.32
D
165.60
E
189.87
B.6集装箱专用码头泊位长度
B.6.1 计算公式及参数
采用单个泊位长度计算公式：
式中为设计船长，d为富裕长度，取值见表10。
表10 泊位富裕长度d取值表
L (m)
小于40
41~85
86~150
151~200
201~230
大于230
d (m)
5
8~10
12~15
18~20
22~25
30
B.6.2 计算过程及数据
各级码头泊位富裕长度取值如表11，
表11 各级泊位富裕长度d取值
型号
泊位富裕长度（m）
A
14
B
15
C
30
D
30
E
30
将d带入公式，得泊位长度如表12所示。
表12 各级码头泊位最小长度取值表
型号
泊位最小长度（m）
A
149
B
171
C
301
D
353
E
360
B.7 集装箱专用码头码头前沿纵深L
B.7.1 码头前沿纵深L计算公式

式中，为装卸桥海侧轨道中心线至泊位岸线距离，取5m；为装卸桥轨距，见表13；为陆侧轨道至码头前沿的宽度。
B.7.2 计算结果
根据表13中不同型号的装卸桥轨距和最小作业线宽度推算所得。
表13 装卸桥轨距及泊位纵深推算表
码头型号
码头前沿
作业线宽度（m）
装卸桥轨距（m）
码头纵深（m）
A
10
16.5
31.5
B
10
16.5（+0）
31.5
C
10
22（+5.5）
37
D
10
22（+0）
37
E
10
32（+10）
47
B.8集装箱专用码头堆场面积
B.8.1 码头理论装卸能力
各级码头年理论装卸能力采用公式:
式中，n表示该码头装卸桥的台数，p表示装卸桥的台时效率。

B.8.2 堆场面积
集装箱堆场需要地面箱位数的计算采用下式计算

式中Q 为集装箱码头年运量（TEU）；T为到港平均堆存期（TEU），见表14；

表14 各级码头到港平均堆存期（天）
码头型号
到港平均堆存期
A
4
B
4
C
5
D
5
E
4
K堆场集装箱不平衡系数，取1.2；T为集装箱堆场工作天数，取365天；n为堆场堆箱层数，取4；A表示堆场容量利用率取，使用轮胎或轨道龙门起重机取60%。
则堆场所需地面箱位数见表15。
表15各级码头堆场最少地面箱位数
码头级别
堆场箱最少地面位数
A
400
B
800
C
1900
D
2600
E
4000

B.9集装箱堆场机械（龙门起重机）数量
B.9.1 公式
根据集装箱码头实际情况，并征求专家意见，我们得到了集装箱码头堆场龙门起重机配置数量的经验公式：

式中，N为各型号码头堆场的地面箱位数；L为一个泊位的长度；A为一个二十英寸箱的平行于岸线的所占的长度，约为6.5米；6是由于轮胎式龙门起重机下排六列集装箱。
B.9.2 计算结果
计算结果见下表
表 16
型号
最小泊位长（米）
地面箱位数
机械数量
A
149
400
2.9
B
171
800
5.1
C
301
1900
6.8
D
353
2600
8
E
360
4000
12

附 录C
关于“集装箱专用码头每百米岸线年通过能力的确定”依据
C.1 集装箱专用码头每百米岸线通过能力Pt是参考集装箱码头的经营环境、管理水平、库场条件和集装箱码头大门、口岸环境等因素对在每百米集装箱岸线上配备的集装箱装卸桥装卸能力修正而得到，其中，库场条件和集疏运条件为短期内不会改变的条件，属固定因素，经营环境、管理水平、和大门条件、口岸环境可随时改变，属可变因素；
C.2 集装箱专用码头每百米岸线年通过能力修正系数通过专家打分法确定各影响因素的权重，对各因素影响大小加权平均得到，如表3.2-2所示；
C.3每百米岸线配备的集装箱装卸桥台数n、集装箱装卸桥设计台时效率Pi以实际配备为准；
C.4 泊位年营运天数Ty、昼夜装卸作业时间tg、装卸桥利用率基数Ap、集装箱标准箱折算系数K1 、n台装卸桥同时作业干扰系数K2、装卸船作业倒箱率K3为经验数据。

附 录D
关于“多用途码头集装箱作业的基本标准”制定依据
D.1多用途码头每百米岸线集装箱年通过能力Pt’是参考多用途集装箱码头的经营状况、管理水平、航道条件、库场条件和集装箱码头大门、口岸条件等因素对在多用途码头每百米集装箱岸线上配备的岸壁式起重机装卸能力修正而得到；
D.2多用途码头每百米岸线集装箱通过能力调整系数’根据实际情况，取经验数据；
多用途码头每百米岸线配备的岸壁式起重机台数n’、多用途泊位配备的岸壁式起重机设计台时效率Pi’以实际配备为准；
D.3泊位年营运天数Ty、昼夜装卸作业时间tg’、多用途泊位用于装卸集装箱船舶的时间比例Ap’、集装箱标准箱折算系数K1’、装卸船作业倒箱率K3’为经验数据。
D.5对于多用途码头装卸集装箱的能力计算中，由于使用的专用设备较少（一般1-2台），故没有考虑干扰系数。
D.6多用途码头用于堆放集装箱的堆场容量，按照计算公式：E = Q.t.K/T （根据《海港总平面设计规范》）。式中：
Q –该码头年装卸集装箱量（TEU）
t ---集装箱在码头的平均堆存期（天），由于多用途码头集装箱在港区的集结时间要长，取10天
K –用于堆放集装箱的堆场不平衡系数，按规范取1.1-1.3，鉴于多用途码头集装箱船舶到港的不平衡性更大，取：1.4
T –取365天，
由此得：0.058，多用途码头用于堆放集装箱的堆场容量取码头通过能力的6%。

附 录E
演算案例
分级标准的演算案例：以太仓二期集装箱专用码头为例：
太仓集装箱码头的具体参数如下：
进港航道（包括长江口航道）水深10米（三期治理后达到12.5米），满足12.5米要求；进港航道宽3000米，大于150米；
平均码头长度为275米，大于270米；水深12.5米，大于12米；码头前沿纵深50米，大于35米。
1100米岸线配备12台集装箱装卸桥，每百米岸线1.09台，大于0.8台；外伸距为47米，大于35米；
单一泊位对应地面箱位数为3750，大于1900；每个泊位对应有9台龙门起重机，大于8台。
大门进出口分开设置，9车道，大于6 车道。
具有完善的码头信息管理系统。
因此，太仓港二期码头高于C型的标准而未达D型的标准，因此，应将太仓港码头划入C型。

通过能力演算案例
参数
洋山一期
北仑
太仓
水深（m）
-15.90
-13.50
-12.50
泊位长度
1600
900
1100
码头等级
D
D
C
修正系数
0.90
0.75
0.55
每百米配备集装箱装卸桥台数n
0.94
1.11
1.18
装卸桥设计台时效率P（自然箱/小时）
28
25
28
折算系数K1
1.70
1.65
1.60
泊位年营运天数Ty
330
345
335
昼夜装卸作业时间tg
24
24
22
装卸桥利用率基数Api
0.70
0.70
0.65
干扰系数K2（%）
0.04
0.03
0 .02
倒箱率K3（%）
0.05
0.05
0.03
2006年所有泊位实际通过能力TEU
3230000
1880000
900000 [注1]
原所有泊位设计通过能力TEU
2200000
700000
500000
根据此公式计算所得每百米泊位通过能力
203067
183597
132608
根据此公式计算所得泊位总通过能力
3249068
1652367
1458689
原设计通过能力与实际值偏差
31.89%
62.77%
44.44%
本公式计算结果与实际值偏差
0.59%
12.11%
62.08% [注2]

注1：2007年上半年统计数据为414500TEU，预计2007全年900000TEU，未取2006年数据的原因是太仓二期06年未全年运营。
注2：造成偏差大的主要原因是：1.装卸桥利用率基数与太仓港实际区别太大；2.太仓港机械配备过于超前。0万U豆体验卡
卡号：50D890668267e3349e33
密码：686d03401eefba96faba
奖品名称：500万U豆体验卡
卡号：50De7a00c543af387fc0
密码：b26488ce65abc1787202
奖品名称：500万U豆体验卡
卡号：50Dbac638

85c802fd52e
密码：3d1c344384327b85efff
奖品名称：500万U豆体验卡
卡号：50Dd97f0765bdf6998a3
密码：48db1c14e42a2b321fac
奖品名称：500万U豆体50D61

215eb41ae3cc919
密码：25bffae5346e7b7d2548

奖品名称：100万U豆体验卡
卡号：10D1cab621456ab278ab
密码：709f65f32865af2559c2
奖品名称：100万U豆体验卡
卡号：10D8f1d6a4b953f3474e
密码：6e2e4017cce30dc7e055
奖品名称：100万U豆体验卡
卡号：10Dd1fc6d6dd529b6892
密码：a5dbdd8338f91d2c0701

奖品名称：100万U豆体验卡
卡号：10D08377b71d4374262b
密码：1d7a7c21ebd99b798a54

15
