南阳大道供水管网施工队伍招标及材料采购文件.doc

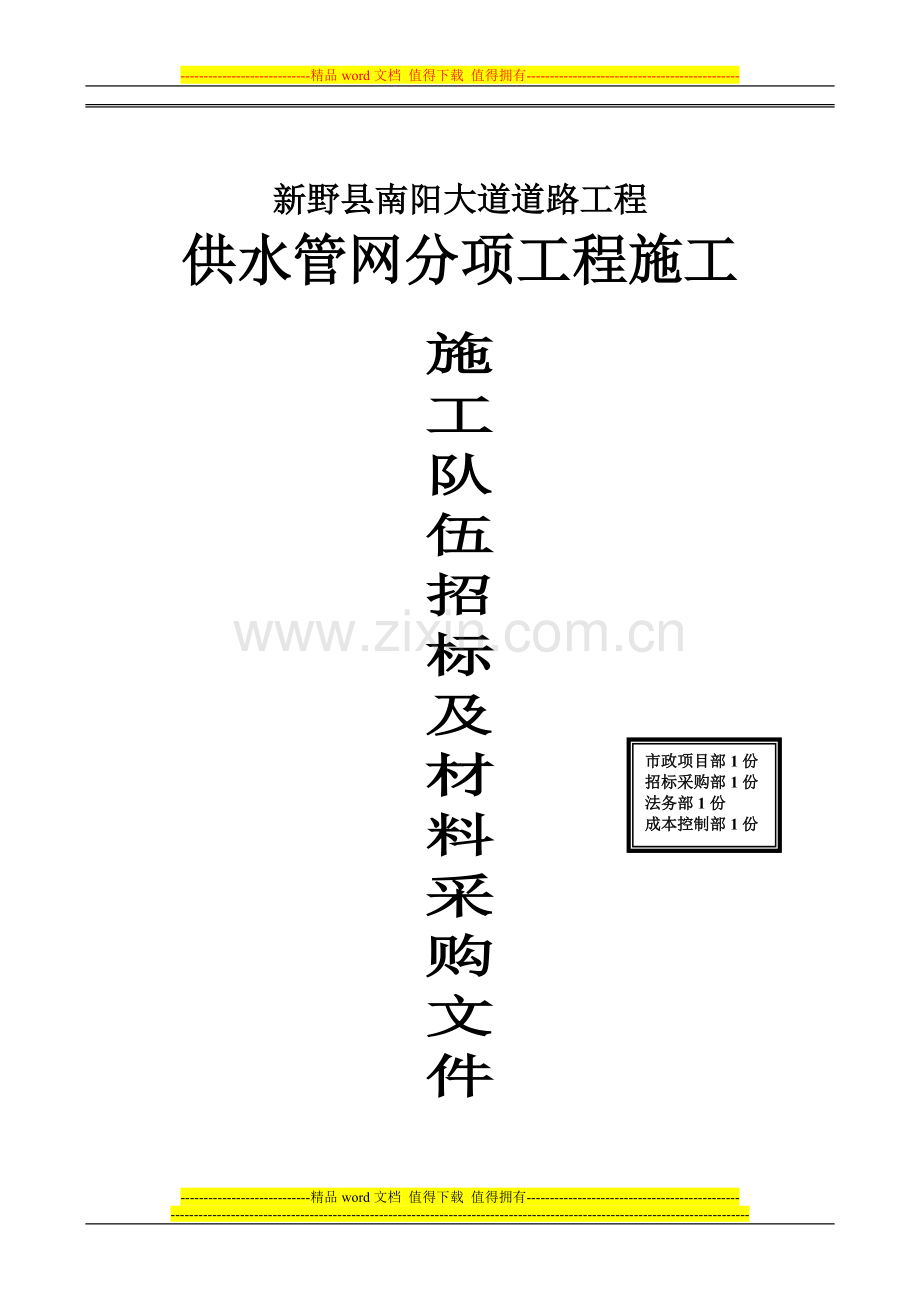

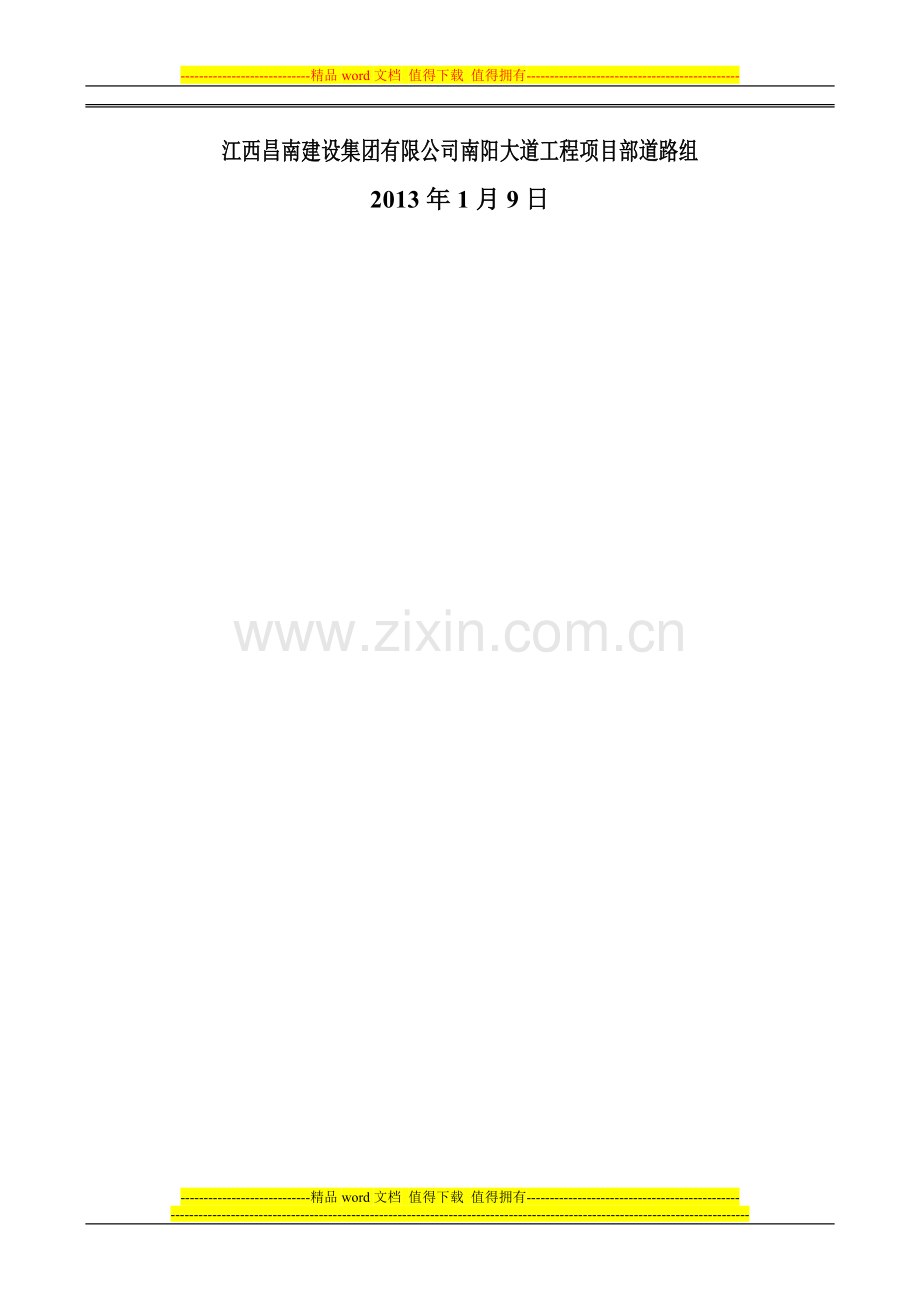

-精品word文档 值得下载 值得拥有-新野县南阳大道道路工程供水管网分项工程施工施工队伍招标市政项目部1份招标采购部1份法务部1份成本控制部1份及材料采购文件江西昌南建设集团有限公司南阳大道工程项目部道路组2013年1月9日目 录一、目录2二、说明3三、主要工程量4四、材料技术性能要点5五、材料采购清单12六、施工队伍招标要点13七、供水管道施工技术标准16八、施工图20九、图集附件37说 明南阳大道自来水设计采用单侧布管，双侧供水。供水管道主管南起朝阳路，北至南新公路，使用de630 PN8高密度聚乙烯管，全长1540米；间隔150200米左右一道过路管，共设置过路管11条，其中de630 PN8高密度聚乙烯管过路管1条，de315 PN10高密度聚乙烯管过路管6条，de225 PN10高密度聚乙烯管过路管4条；全程设置消防栓12个，消防栓连接使用D1084.5无缝钢管；砖砌阀门井、支墩等管道构筑物63座。供水主管道位于道路西侧8米绿化带内，管中距道路中心线28米，距离电缆管道西边缘1米，由于供水管线和已敷设电力管线距离较近，供水管线向东侧分支管线阀门井施工位置不够，设计允许施工时沟槽和管线在分支节点位置适当向外侧偏移，以满足规范要求。DN600供水主管线，管材选用高密度聚乙烯（HDPE）管，PE100级，公称压力0.8Mpa（PN8）；DN200400供水管线，由于敷设位置多位于道路下或需定向钻顶管施工，选用高密度聚乙烯（HDPE）管，PE100级，公称压力1.0Mpa（PN10）。由于道路西侧雨、污水支管和电力管线已经敷设，供水管道受拆迁等因素所限，距电力管道仅1米（管中，管边缘为0.7米），沟槽较深，沟槽上开口较宽（约34米），加之强电等管道已经开始使用，开挖时务必采取措施对已敷设的电力管道和雨、污水支管进行保护，确保施工安全。另有红线内建筑未完成拆迁征地工作，施工期间还必须保障周边居民的生产生活，因此施工难度很大。根据现场情况，所有过路管及主管三国大道平交口段均需采取定向顶管施工工艺；其他部位采取沟槽开挖埋管施工工艺。工程质量标准：合格主要工程量说明：由于施工图纸与现场存在衔接调整事宜，工程量有细微变化，本工程量不作为最终结算工程量，结算以实际发生工程量为准。材料技术性能要点1、 管材设计要求A. DN600供水主管线，管材选用高密度聚乙烯（HDPE）管，PE100级，公称压力0.8Mpa（PN8）。B. DN200400供水管线，选用高密度聚乙烯（HDPE）管，PE100级，公称压力1.0Mpa（PN10）。2、 需材料供应商提供的质保资料及设备A. 厂家工商营业执照及行业相关营业证书复印件（加盖厂家红章，1式3份）；B. 产品出厂合格证（加盖厂家红章，1式3份）；C. 产品出厂检测报告（加盖厂家红章，1式3份），用于生活饮用水检验合格证；D. 二次检测报告(约定以江西昌南建设集团有限公司为送检单位，要求厂方委托有相关检测资质的检测单位出具报告，1式3份，检测单位盖红章，厂家不盖章)。E. 管道功能性实验（压力管水压试验）报告，1式3份，检测单位盖红章，厂家不盖章)。F. HDPE管道焊接安装设备二套（设备型号按供材规格需要配备），安装工具一套3、 材料采购要求A. 所有管道材料及配件采购必须严格按设计要求及相关规范执行。B. 所有管道主材及配件必须由公司采购部统一采购，任何施工队不得自行购买或置换。C. 主材买进场后，由施工队验收数量、确定堆放点，项目部技术人员负责质量验收和数量核实。D. 考虑管道施工现场点多线长的特性，辅材（如砂、水泥、砖、钢筋等）购买量少、堆放点多、管理困难等因素，由施工队伍自行购买，项目采购部对其使用材料规格、质量参数进行控制。4、关于HDPE管材的相关参考资料参考资料一参考资料二工程材料清单说明：本工程材料清单仅供参考，材料采购规格、数量及材质以材料请购单为准，材料采购必须按设计要求及相关规范严格执行。施工队伍招标要点1、所有管道施工工序必须严格按设计要求及相关规范执行。2、所有管道主材及配件（HDPE管材、蝶阀、法兰、钢管等）必须由公司采购部统一采购，任何施工队不得自行购买或置换。3、主材购买进场后，由施工队验收数量、确定堆放点，项目部技术人员负责质量验收和数量核实。4、考虑管道施工现场点多线长的特性，辅材（如砂、水泥、砖、钢筋等）购买量少、规格多样、堆放点多、管理困难等因素，由施工队伍自行购买，市政工程项目部对其使用材料规格、质量参数进行控制。5、由于现场没有架设临时用电线路，施工队必须自备发电机以解决施工用电。7、工程范围：南阳大道给水工程（详见施工图）范围内所有给水管道沟槽开挖、管道焊接安装支固、阀门井砌筑、设备配件安装及沟槽回填碾压密实等工程内容。8、 工程量：见第4页9、 施工工期：30个工作日10、 投标报价：对各类型管道施工剔除主材（管材、蝶阀、消防栓、法兰等）后实行综合报价。11、 队伍要求：人力及施工能力：技术工人不得少于16人，施工高峰期人数人数不得低于40人。机械：配备有PC220以上型号反铲挖掘机一台、斗容量3m装载机一台，砂浆搅拌机一台，平板震动机一台，插入式振动棒一台、蛙式夯实机两台、管径75mm潜水泵两台、燃油动力抽水机两台、运输车一辆、顶管机一台（满足de630管道顶管施工）、大功率移动燃油发电机一台、水车一辆等相关必备机械设备。工程业绩：从事供水管道施工不低于5年，具备三个以上同类工程施工经验（提供证明材料）。管理：服从管理，能按项目部要求的进度保质保量的完成施工任务，不拖欠工人工资，无历史拖欠行为。安全文明施工：必须做到工完料尽场地清，对领用材料进行保管防盗；自觉围护沟槽树立安全警示标识，与项目部签订不聚众闹事、不拖欠工人工资、不丢失工程材料、安全生产及质量保证承诺书。测量放线：我单位提供定点放线及高程控制点，施工过程中高程控制由乙方自行负责，我方不定期对高程进行抽检复核。12、 工艺流程，技术标准及施工要求：见第16页供水管道施工技术标准13、 施工队需提供资料A. 营业执照、资质证书、安全生产许可证要求看原件，报加盖公章的复印件，业绩及其他相关证明资料（加盖公章）。 B. 项目安全生产组织机构 C. 项目安全生产管理制度 D. 项目主要管理人员分工及联系电话 E. 企业法人、项目经理、项目专职安全员的安全生产考核合格证书，要求看原件、复印件上加盖单位公章。专职安全员按人数配备50以下一名，50至200人二名，200人以上按5配备。按班组配备兼职安全员，50人以上的班组设2名兼职安全员，并上报兼职安全员登记表。每10人设群众监督员一名，以保障现场施工安全。 F. 进场人员花名册、身份证复印件，进场施工前三天上报并做为安全教育的依据。临时进场人员必须提前上报花名册，报项目部备案。G. 进场特殊工种操作证复印证，要求看原件、复印件上加盖单位公章。 H. 签定安全生产协议书，与劳务合同同步进行。 I. 三级安全教育卡、三级教育试卷，项目部安全教育三日内。（三级安全教育为项目部级、分包队级、班组级）。专业分包应自行进行三级安全教育报项目部备案。 J. 分包单位所用人员的劳动合同复印件 K. 分包单位所用人员的工伤保险证明文件L. 南阳大道给水管道专项施工方案14、 工程款支付说明 履约保证金：签订合同后，乙方必须缴纳工程合同价的5%作为履约金，第一次付款时返还20%履约金，以后每次支付以此类推，直至履约金返还完毕。 合同价款支付方法：每月结算一次，按当月项目部审定的实际完成工程造价的70%进行结算。凭借当月工人工资发放签字表申请划拨工程进度款。 甲方与业主竣工验收结算后，二个月内支付总价余款的25%，剩余总价款的5%为工程质保金，质保期限以甲方与业主约定的保修期为准。供水管道施工技术标准在各种埋地管道的应用过程中，管道能否达到规定的长期使用寿命的一个关键因素就是铺设的质量。而HDPE管道具有多种独特性能使管道的铺设更加安全、快捷，同时正确的施工设计与安装规程将使管道的这些优越性能得到更大程度的发挥。HDPE供水管道施工工艺流程:施工前的技术准备管沟的开挖管沟底的准备管沟内管道的敷设最终的管道连接与装配HDPE管道的压力测试回填与夯实（1）施工前的技术准备A、施工前应熟悉、掌握施工图；B、准备好相应的施工机具；C、对操作工人进行上岗培训，培训合格后方可进行施工；D、按照标准对管材、管件进行验收。（2）管沟的开挖管沟的开挖必须严格按照设计图纸或工程监理指导的开挖路线及开挖深度进行施工，而且在没有征得相关部门同意的情况下不得擅自进行改动。HDPE管道的柔性好、重量轻，所以可以在地面上预制较长管线，当地形条件允许时，管线的地面焊接可使管沟的开挖宽度减小。狭窄管沟的开挖采用0.5米斗宽挖沟机进行开挖。保证聚乙烯管道埋设的最小管顶覆土厚度在永久性冻土或季节性冻土地层冰冻线以下。在结实、稳固的沟底，管沟的宽度由施工所需要的操作空间决定，空间大小必须允许能够正常进行管沟底部的正确准备及管沟填埋材料的填埋及夯实等工作，而且还 要考虑到管沟开挖费用以及购买填埋材料等费用的经济性。管沟的宽度值一般要考虑到管道的规格及所用的夯实工具。一般规定，当在地面连接时，开沟坡比为1：0.33，宽度为D+0.3；当在沟内安装或开沟回填有困难，不能满足回填土密实度要求时，开沟坡比为1：0.75，为D+0.5，且总宽度不小于0.7米。因此南阳大道给水管道管材地面连接，主管沟槽开挖深度平均深度为3米，填土地段开挖坡比按1:0.33、沟底宽度按1.23m实施；填砂地段开挖坡比按1:0.75、沟底宽度按1.23m实施。（3）管沟底的准备对于像供水、排污或长距离输送管线的压力系统，除非设计图纸有特殊要求，一般来说，管沟底的水平精度要求并不是很高。而对于重力排水系统，坡度的等级必须达到规定的要求。如果管沟底部相当平直，而且土壤内基本上没有大的石块，那么就没有必要再进行平整。当然，如果是一个没有受到扰动的管沟底层，那就更好。但如果管沟底已 经被扰动或在开挖的过程中必须被扰动，那么其密实度至少应该达到其周围填埋材料的密实度，开挖的管沟底部一般要用直径不超过50mm的没有尖锐棱角的小石 头再混和一些沙土和粘土等材料垫平。所有规格的HDPE管道一般都可以适应少量局部的管沟底的不平坦，但如果在回填材料中含有带尖棱的石头或坚硬的页岩， 那么就可能会在管道表面产生应力集中区以致损伤管道。对于在页岩及松散的岩石土壤中的开挖，为了避免与松散的岩石接触，必须为HDPE管道提供一个均一的沟床，开控管沟底时应比规定的等级挖深至少200mm，然后用适当的填埋材料回填至规定高度，并夯实到90%或更高的密实度。对于支撑强度较小的湿粘土或沙土等类似的不稳定土壤，管沟的开挖的深度要比规定的值深100-150mm。然后用指定的或原开挖的材料进行回填，这样即 可保证为HDPE管提供一个均一的支撑。在不稳定的有机土壤中，如果安装地点的地下水位较高以致于淹没了管道，可以在管道上增加额外的重量来抵抗管道受到 的浮力，但这个额外的设计重量不应该超过基础层的支撑强度。（4）管沟内管道的敷设在管道被放入管沟之前，首先应该对管道进行全面检查，在没有发现任何缺陷的情况下，管道才被允许吊入或滚入管沟内。管道通常会在地面预先连接好，有时管道可能会被预先连接成大约150米长的许多管段，贮存在某一个地方，当需要下放及连接时，再被运到安装地点，然后采用热熔连接或机械连接的方式连接这些管段。公称直径小于20mm的管道可以手工拖入管沟内；对所有的大管道、管件、阀门、消防栓及配件，应该采用适当的工具仔细将它们放到管沟内；对于长距离的管道的吊装，推荐采用尼龙绳索。（5）最终的管道连接与装配管沟内管道的热熔连接同地面上管道的热熔连接方式相同，但必须保证所连接的管道在连接前必须冷却到土壤的环境温度。HDPE管道与金属管道、水箱或水泵相连时，一般采用法兰连接。对于HDPE管材之间，当不便于采用热熔方式连接时，也可采用法兰连接。法兰连接时，螺栓应预先均匀拧紧，待8小时以后，再重新紧固。（6）HDPE管道的压力测试（按给排水管道工程施工及验收规范GB50268-2008第159166页标准实施）HDPE管道系统在投入运行之前应进行压力试验。压力试验包括强度试验和水密性试验两项内容。测试时一般推荐采用水作为试验介质。 强度试验在排除待测试的管道内的空气之后，以稳定的升压速度将压力提高到要求的压力值，压力表应尽可能放置在该段管道的最低处。压力测试可以在管线回填之前或之后进行，管道应以一定的间隔覆土，尤其对于蛇行管道，压力试验时，应将管道固定在原位。法兰连接部位应暴露以便于检查是否泄漏。压力试验的测试压力不应超过管材压力等级或系统中最低压力等级的配件的压力等级的1.5倍，开始时，应将压力上升到规定的测试压力值并停留足够的时间保 证管子充分膨胀，这一过程需要2-3小时，当系统稳定后，将压力上升到工作压力的1.5倍，稳压1小时，仔细观察压力表，并沿线巡视，如果在测试过程中并 无肉眼可见的泄漏或发生明显的压力降，则管道通过压力测试。在压力测试过程中，管子的连续膨胀将会导致压力降产生，测试过程中产生一定的压力降是正常的，并不能因此来证明管道系统肯定发生泄漏或破坏。水密性试验HDPE管道采用电热熔方式连接，使得HDPE管道具有较传统管材更为优越的水密性能。水密性试验的测试压力不应超过管材压力等级或系统中最低压力等级的配件的压力等级的1.15倍，当管道压力达到试验压力后，应保持一定时间使管道内试验介质温度与管道环境温度达到一致，待温度、压力均稳定后，开始计时，一般情况下，水密性试验应稳压24小时，试验结束后，如果没有明显的泄露或压力降，则通过 水密性试验（7）回填与夯实可以采用优良的沙子与粘土砂砾材料作为HDPE管道的回填材料，包括细沙，粘沙及粘土砂砾的混和物。一般情况下，腋角及初回填要求至少要达到90%以上，夯实层应该至少达到距管顶150mm的地方，对于距管道顶部少于300mm的地方应该避免直接捣实。最终回填可能会采用原开挖土壤或其它材料，但其中不得含有冻土、结块粘土及最大直径不得超过200mm的石块施 工 图图 集 附 件(1) 07MS101-1第8页室外地上式消火栓安装图（SS100/65型 支管深装）共1页(2) 07MS101-2第20页管道穿砖砌井壁留洞图共1页(3) 07MS101-2第21页砖砌井踏步、集水坑、操作井筒等大样做法共1页(4) 07MS101-2第24页地面操作砖砌圆形立式蝶阀井共1页(5) 07MS101-2第26页预制盖板YB-I-46配筋图共1页(6) 07MS101-2第27页YB-I-46钢筋表及材料表共1页(7) 07MS101-2第30页底板DB- I-49配筋图共1页(8) 07MS101-2第31页底板DB- I-49钢筋表及材料表共1页(9) 07MS101-2第32页地面操作砖砌圆形立式蝶阀井主要材料汇总表共1页(10) 07MS101-2第52页砖砌圆形排气阀井共1页(11) 07MS101-2第53页预制盖板YB-I-1415配筋图共1页(12) 07MS101-2第57页砖砌圆形排气阀井主要材料汇总表共1页(13) 07MS101-2第58页砖砌排泥阀安装图共1页(14) 07MS101-2第59页砖砌排泥湿井共1页(15) 07MS101-2第60页预制盖板YB-I-1619配筋图共1页(16) 07MS101-2第61页YB-I-16、17钢筋表及材料表共1页(17) 07MS101-2第62页YB-I-18、19钢筋表及材料表共1页(18) 07MS101-2第63页底板DB- I-1619配筋图共1页(19) 07MS101-2第64页DB- I-1619钢筋表及材料表共1页(20) 07MS101-2第65页砖砌圆形排泥湿井主要材料汇总表共1页(21) 10S505第12页水平弯管支墩简图共1页(22) 10S505第18页45水平弯管支墩（Fwd/k=0.8MPa d=20D=100200）共1页(23) 10S505第30页45水平弯管支墩（Fwd/k=0.8MPa d=28D=100200）共1页(24) 10S505第42页45水平弯管支墩（Fwd/k=0.8MPa d=35D=100200）共1页(25) 10S505第14页水平管堵支墩简图共1页(26) 10S505第22页水平管堵支墩（Fwd/k=0.8MPa d=20D=100200）共1页(27) 10S505第34页水平管堵支墩（Fwd/k=0.8MPa d=28D=100200）共1页(28) 10S505第46页水平管堵支墩（Fwd/k=0.8MPa d=35D=100200）共1页-精品word文档 值得下载 值得拥有-
