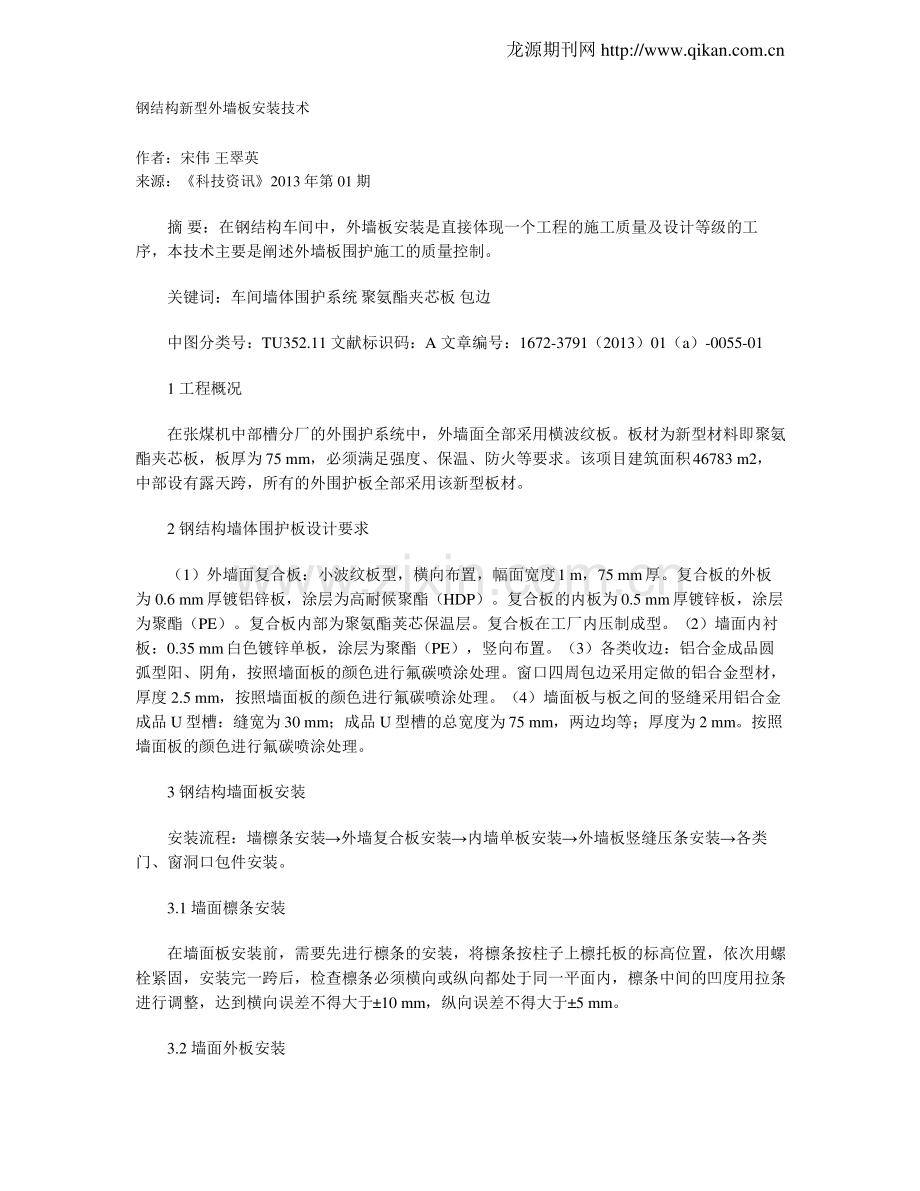

钢结构新型外墙板安装技术.pdf

龙源期刊网 http:/钢结构新型外墙板安装技术作者：宋伟 王翠英来源：科技资讯2013 年第 01 期摘 要：在钢结构车间中，外墙板安装是直接体现一个工程的施工质量及设计等级的工序，本技术主要是阐述外墙板围护施工的质量控制。关键词：车间墙体围护系统聚氨酯夹芯板 包边中图分类号：TU352.11 文献标识码：A 文章编号：1672-3791（2013）01（a）-0055-01 1 工程概况在张煤机中部槽分厂的外围护系统中，外墙面全部采用横波纹板。板材为新型材料即聚氨酯夹芯板，板厚为 75 mm，必须满足强度、保温、防火等要求。该项目建筑面积46783 m2，中部设有露天跨，所有的外围护板全部采用该新型板材。2 钢结构墙体围护板设计要求（1）外墙面复合板：小波纹板型，横向布置，幅面宽度1 m，75 mm厚。复合板的外板为 0.6 mm厚镀铝锌板，涂层为高耐候聚酯（HDP）。复合板的内板为 0.5 mm厚镀锌板，涂层为聚酯（PE）。复合板内部为聚氨酯荚芯保温层。复合板在工厂内压制成型。（2）墙面内衬板：0.35 mm白色镀锌单板，涂层为聚酯（PE），竖向布置。（3）各类收边：铝合金成品圆弧型阳、阴角，按照墙面板的颜色进行氟碳喷涂处理。窗口四周包边采用定做的铝合金型材，厚度 2.5 mm，按照墙面板的颜色进行氟碳喷涂处理。（4）墙面板与板之间的竖缝采用铝合金成品 U型槽：缝宽为 30 mm；成品 U 型槽的总宽度为 75 mm，两边均等；厚度为 2 mm。按照墙面板的颜色进行氟碳喷涂处理。3 钢结构墙面板安装安装流程：墙檩条安装外墙复合板安装内墙单板安装外墙板竖缝压条安装各类门、窗洞口包件安装。3.1 墙面檩条安装在墙面板安装前，需要先进行檩条的安装，将檩条按柱子上檩托板的标高位置，依次用螺栓紧固，安装完一跨后，检查檩条必须横向或纵向都处于同一平面内，檩条中间的凹度用拉条进行调整，达到横向误差不得大于10 mm，纵向误差不得大于5 mm。3.2 墙面外板安装
