第十章实验十五专题针对训练.doc

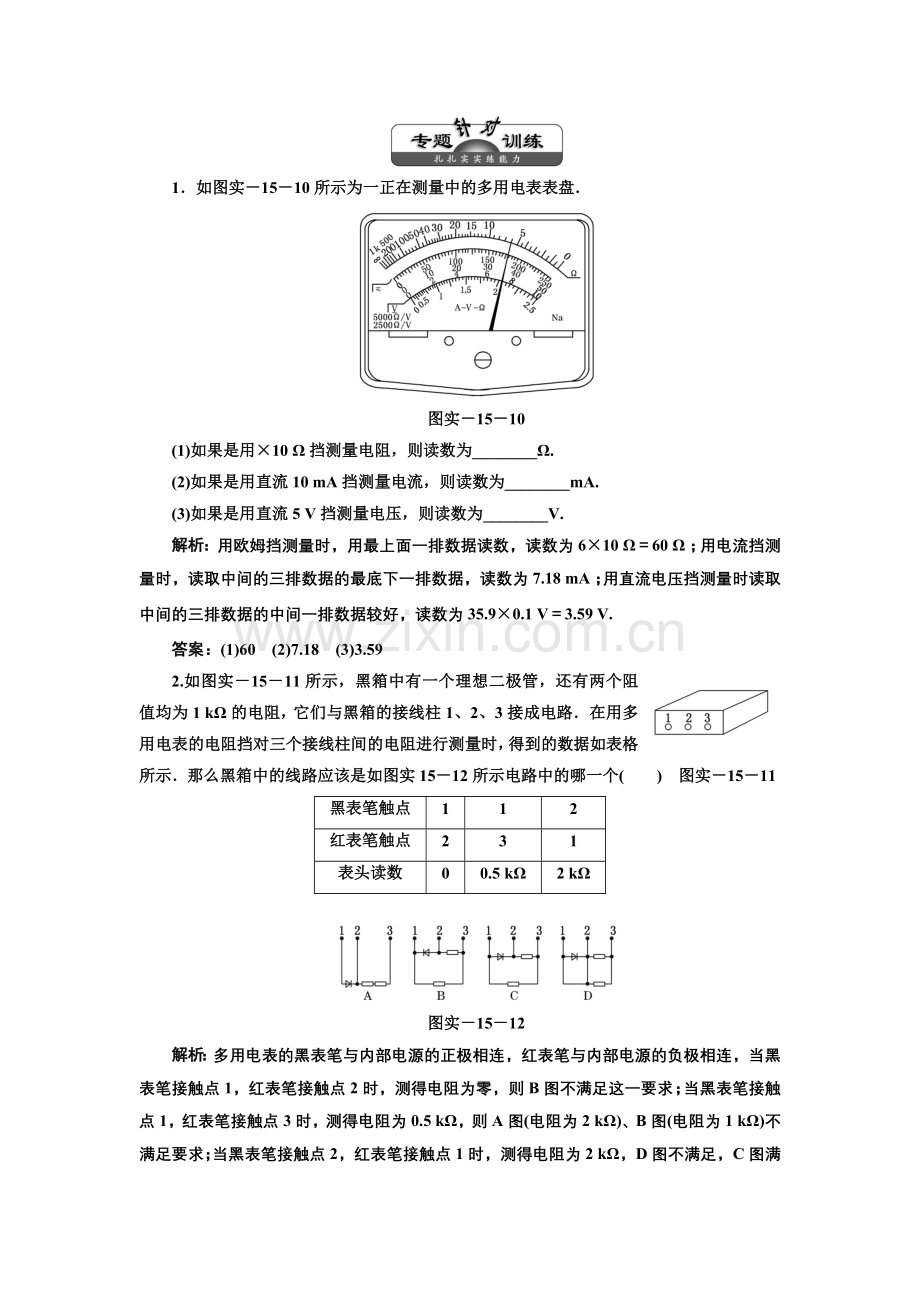

1．如图实－15－10所示为一正在测量中的多用电表表盘．

图实－15－10
(1)如果是用×10 Ω挡测量电阻，则读数为________Ω.
(2)如果是用直流10 mA挡测量电流，则读数为________mA.
(3)如果是用直流5 V挡测量电压，则读数为________V.
解析：用欧姆挡测量时，用最上面一排数据读数，读数为6×10 Ω＝60 Ω；用电流挡测量时，读取中间的三排数据的最底下一排数据，读数为7.18 mA；用直流电压挡测量时读取中间的三排数据的中间一排数据较好，读数为35.9×0.1 V＝3.59 V.
答案：(1)60　(2)7.18　(3)3.59
2.如图实－15－11所示，黑箱中有一个理想二极管，还有两个阻值均为1 kΩ的电阻，它们与黑箱的接线柱1、2、3接成电路．在用多用电表的电阻挡对三个接线柱间的电阻进行测量时，得到的数据如表格所示．那么黑箱中的线路应该是如图实15－12所示电路中的哪一个(　　) 图实－15－11
黑表笔触点
1
1
2
红表笔触点
2
3
1
表头读数
0
0.5 kΩ
2 kΩ

图实－15－12
解析：多用电表的黑表笔与内部电源的正极相连，红表笔与内部电源的负极相连，当黑表笔接触点1，红表笔接触点2时，测得电阻为零，则B图不满足这一要求；当黑表笔接触点1，红表笔接触点3时，测得电阻为0.5 kΩ，则A图(电阻为2 kΩ)、B图(电阻为1 kΩ)不满足要求；当黑表笔接触点2，红表笔接触点1时，测得电阻为2 kΩ，D图不满足，C图满足，故选项C正确．
答案：C

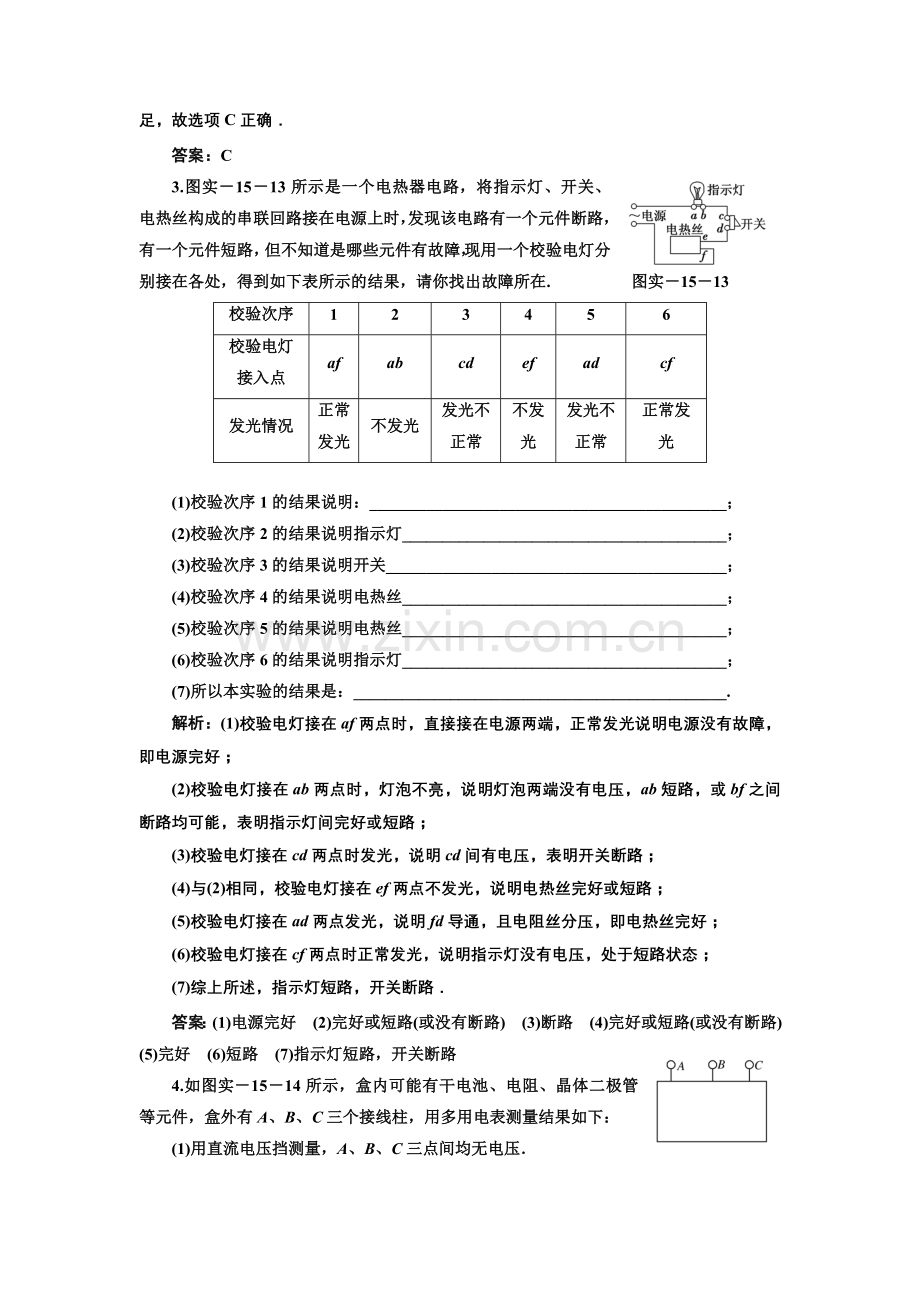

3.图实－15－13所示是一个电热器电路，将指示灯、开关、电热丝构成的串联回路接在电源上时，发现该电路有一个元件断路，有一个元件短路，但不知道是哪些元件有故障，现用一个校验电灯分别接在各处，得到如下表所示的结果，请你找出故障所在. 图实－15－13
校验次序
1
2
3
4
5
6
校验电灯接入点
af
ab
cd
ef
ad
cf
发光情况
正常发光
不发光
发光不正常
不发光
发光不正常
正常发光

(1)校验次序1的结果说明：____________________________________________；
(2)校验次序2的结果说明指示灯________________________________________；
(3)校验次序3的结果说明开关__________________________________________；
(4)校验次序4的结果说明电热丝________________________________________；
(5)校验次序5的结果说明电热丝________________________________________；
(6)校验次序6的结果说明指示灯________________________________________；
(7)所以本实验的结果是：______________________________________________.
解析：(1)校验电灯接在af两点时，直接接在电源两端，正常发光说明电源没有故障，即电源完好；
(2)校验电灯接在ab两点时，灯泡不亮，说明灯泡两端没有电压，ab短路，或bf之间断路均可能，表明指示灯间完好或短路；
(3)校验电灯接在cd两点时发光，说明cd间有电压，表明开关断路；
(4)与(2)相同，校验电灯接在ef两点不发光，说明电热丝完好或短路；
(5)校验电灯接在ad两点发光，说明fd导通，且电阻丝分压，即电热丝完好；
(6)校验电灯接在cf两点时正常发光，说明指示灯没有电压，处于短路状态；
(7)综上所述，指示灯短路，开关断路．
答案：(1)电源完好　(2)完好或短路(或没有断路)　(3)断路　(4)完好或短路(或没有断路)　(5)完好　(6)短路　(7)指示灯短路，开关断路
4.如图实－15－14所示，盒内可能有干电池、电阻、晶体二极管等元件，盒外有A、B、C三个接线柱，用多用电表测量结果如下：
(1)用直流电压挡测量，A、B、C三点间均无电压．
(2)用欧姆挡测量，A、C间正反接电阻值相等． 图实－15－14

(3)用欧姆挡测量，黑表笔接A点，红表笔接B点，有电阻；反接电阻很大．
(4)用欧姆挡测量，黑表笔接C点，红表笔接B点，有电阻，阻值比(2)中测得的大；反接电阻很大．
试画出盒内的电路结构．
解析：(1)说明盒内无电源，(2)说明A、C间有一个电阻，(3)说明A、B间有一个二极管，且A连接二极管正极，(4)说明B、C之间没有导线直接相连．故盒内电路结构如图所示．
答案：见解析图
5．(2011·鹤岗模拟)如图实－15－15所示为一黑箱装置，盒内有由两节干电池和几个电阻等元件组成的电路，a、b为黑箱的两个输出端，a端连接盒内电池的正极。
(1)为了探测黑箱，某同学准备进行以下几步测量：

图实－15－15
①用多用电表的电阻挡测量a、b间的电阻．
②用多用电表的直流电压挡测量a、b间的输出电压．
③用多用电表的直流电流挡测量a、b间的输出电流．
你认为以上测量中不妥的有：________(填序号)，理由是____________________
________________________________________________________________________.
(2)若他用多用电表粗测其电阻，已经调零且选择开关指向欧姆挡“×10”挡位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“________”(填“×100”或“×1”)挡位；调零后测量，其表盘及指针所指位置如图实－15－16所示，则此段电阻丝的电阻为________ Ω.

图实－15－16
解析：(1)用欧姆挡不能直接测量带电源电路的电阻；用电流挡直接测量可能会造成电源短路；(2)多用电表用欧姆挡测量时，如果指针偏转角度太大，说明所测电阻的阻值小，应当选用小量程进行测量；图中所示读数为12 Ω.
答案：(1)①③　理由见解析　(2)×1　12
6．(1)用多用电表的欧姆挡测量阻值约为几十kΩ的电阻Rx，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上________________________．
a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆挡×1 k
d．旋转S使其尖端对准欧姆挡×100
e．旋转S使其尖端对准交流500 V挡，并拔出两表笔
根据图实－15－17所示指针位置，此被测电阻的阻值约为________Ω.

图实－15－17
(2)下述关于用多用电表欧姆挡测电阻的说法中正确的是(　　)
A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量
B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
C．测量电路中的某个电阻，应该把该电阻与电路断开
D．测量阻值不同的电阻时，都必须重新调零
解析：(1)测量几十千欧的电阻Rx我们一般选择较大的挡位先粗测，使用前应先进行调零，然后依据欧姆表的示数，再更换挡位，重新调零，再进行测量；使用完毕应将选择开关置于OFF位置或者交流电压最大挡，拔出表笔．欧姆表的示数乘以相应挡位的倍率即为待测电阻的阻值，为30 kΩ.
(2)指针偏转过大，说明电阻示数太小，即选用倍率过高，应换用倍率较小挡位，且重新调零，A正确．利用欧姆表测电阻时，因使用表内电源，故电阻不能在通路时测试，C正确．
答案：(1)c、a、b、e　30 k(或 30000)　(2)AC
7．如图实－15－18所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．

图实－15－18
(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．
(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明______________________可能有故障．
(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
解析：(1)当连接点1、2已接好时，电路中已有电压存在，故需用电压挡来检测电路．当连接点1、2同时断开时，电路中没有电源提供电压，要检测电路故障，只有通过各段电路的电阻是否异常，故采用欧姆挡．
(2)当电路中两点间有电压时，它表明在此两点之外的电路与电源两极是连通的．当测出两点间电压等于电源电压而又确定电路故障是断路引起时，就可以确定断路位置在此两点之间．
(3)具体步骤如下：①调到欧姆挡；
②将红、黑表笔短接，检查欧姆挡能否正常工作；
③测量小灯泡的电阻．如果电阻为无穷大，表明小灯泡有故障．
答案：(1)电压　欧姆
(2)开关或连接点5、6　(3)见解析
