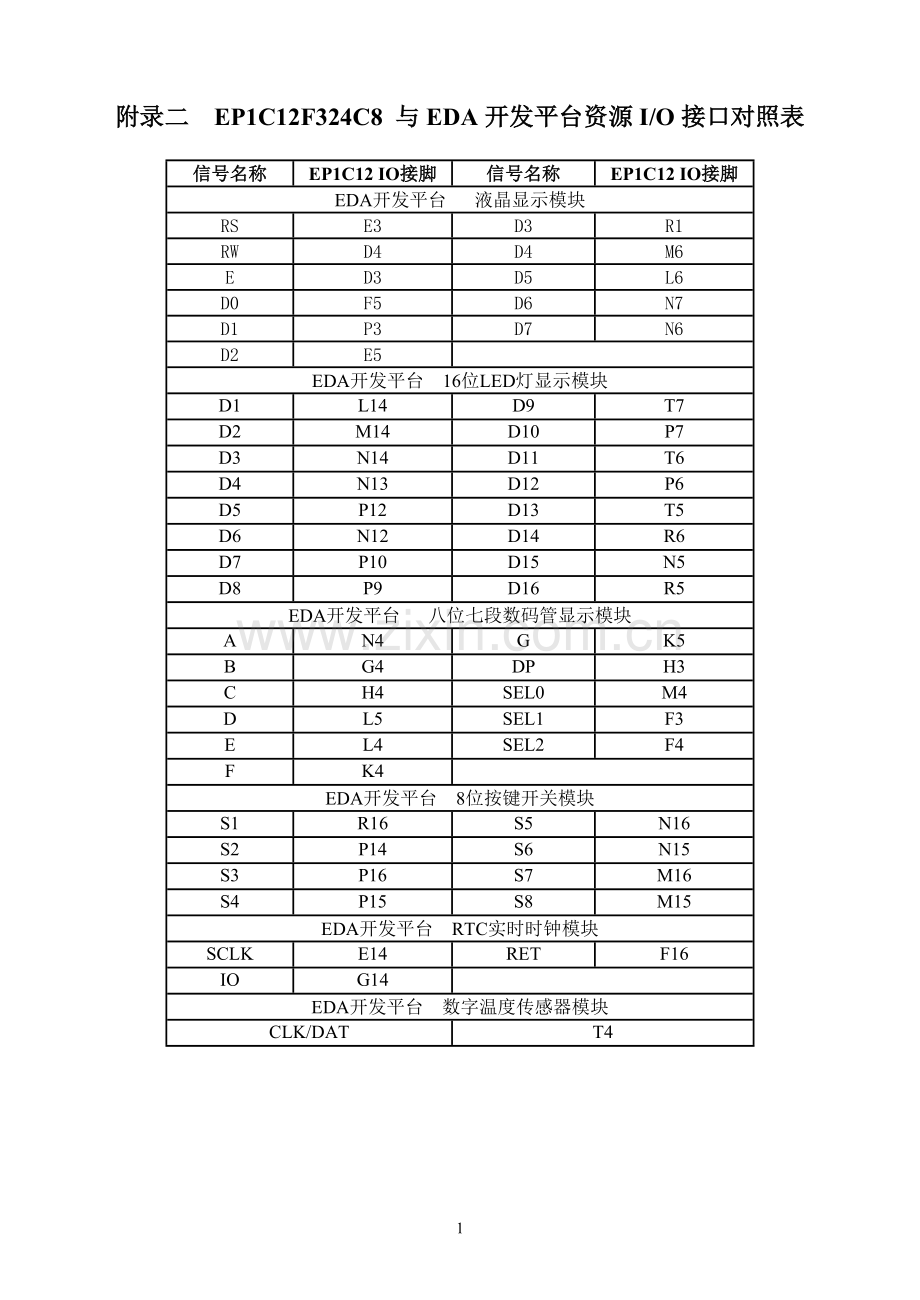

附录二 EP1C12F324C8 与EDA开发平台资源I/O接口对照表

信号名称
EP1C12 IO接脚
信号名称
EP1C12 IO接脚
EDA开发平台 液晶显示模块
RS
E3
D3
R1
RW
D4
D4
M6
E
D3
D5
L6
D0
F5
D6
N7
D1
P3
D7
N6
D2
E5

EDA开发平台 16位LED灯显示模块
D1
L14
D9
T7
D2
M14
D10
P7
D3
N14
D11
T6
D4
N13
D12
P6
D5
P12
D13
T5
D6
N12
D14
R6
D7
P10
D15
N5
D8
P9
D16
R5
EDA开发平台 八位七段数码管显示模块
A
N4
G
K5
B
G4
DP
H3
C
H4
SEL0
M4
D
L5
SEL1
F3
E
L4
SEL2
F4
F
K4

EDA开发平台 8位按键开关模块
S1
R16
S5
N16
S2
P14
S6
N15
S3
P16
S7
M16
S4
P15
S8
M15
EDA开发平台 RTC实时时钟模块
SCLK
E14
RET
F16
IO
G14

EDA开发平台 数字温度传感器模块
CLK/DAT
T4

3

信号名称
EP1C12 IO接脚
信号名称
EP1C12 IO接脚

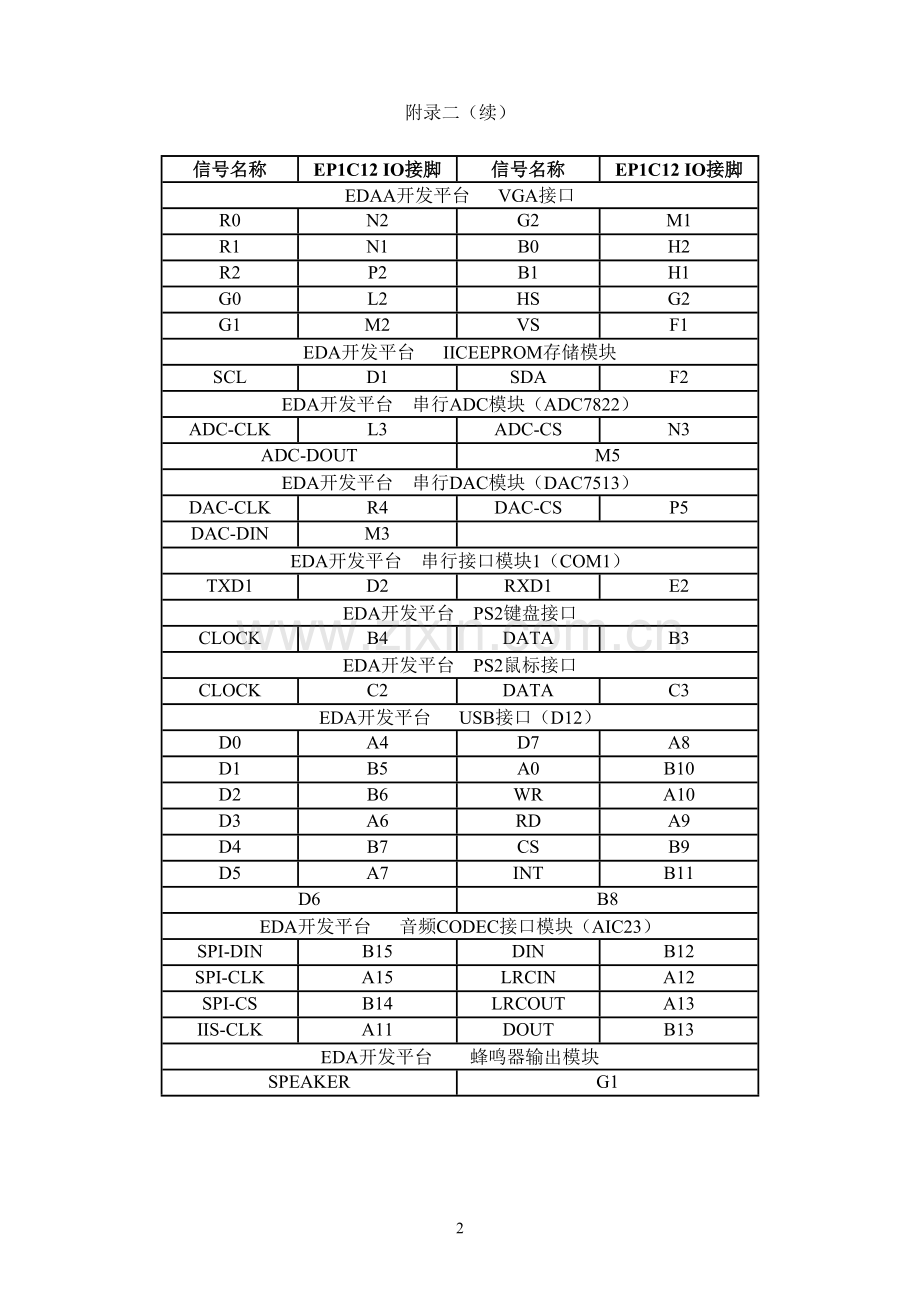

EDAA开发平台 VGA接口
R0
N2
G2
M1
R1
N1
B0
H2
R2
P2
B1
H1
G0
L2
HS
G2
G1
M2
VS
F1
EDA开发平台 IICEEPROM存储模块
SCL
D1
SDA
F2
EDA开发平台 串行ADC模块（ADC7822）
ADC-CLK
L3
ADC-CS
N3
ADC-DOUT
M5
EDA开发平台 串行DAC模块（DAC7513）
DAC-CLK
R4
DAC-CS
P5
DAC-DIN
M3

EDA开发平台 串行接口模块1（COM1）
TXD1
D2
RXD1
E2
EDA开发平台 PS2键盘接口
CLOCK
B4
DATA
B3
EDA开发平台 PS2鼠标接口
CLOCK
C2
DATA
C3
EDA开发平台 USB接口（D12）
D0
A4
D7
A8
D1
B5
A0
B10
D2
B6
WR
A10
D3
A6
RD
A9
D4
B7
CS
B9
D5
A7
INT
B11
D6
B8
EDA开发平台 音频CODEC接口模块（AIC23）
SPI-DIN
B15
DIN
B12
SPI-CLK
A15
LRCIN
A12
SPI-CS
B14
LRCOUT
A13
IIS-CLK
A11
DOUT
B13
EDA开发平台 蜂鸣器输出模块
SPEAKER
G1
附录二（续）

附录二（续）

信号名称
EP1C12 IO接脚
信号名称
EP1C12 IO接脚
EDA开发平台 SD卡接口
SD-DATA3/CS
G16
SD-DATA1
K16
SD-CMD/DI
G15
SD-DATA2
F15
SD-CLK
H16
SD-WP
L16
SD-DATA0/DO
H15
SD-CD
K15
EDA开发平台 扩展接口模块
1-2
VCC
22
E7
3-4
GND
23
H5
5
D17
24
C6
6
D10
25
F7
7
C17
26
D6
8
C10
27
F6
9
E17
28
C5
10
D9
29
E10
11
D18
30
E6
12
C9
31
E8
13
L7
32
D5
14
D8
33
F12
15
E16
34
E11
16
C8
35
G13
17
G6
36
G12
18
D7
37
H14
19
H6
38
J13
20
C7
39
H13
21
G5
40
J14
