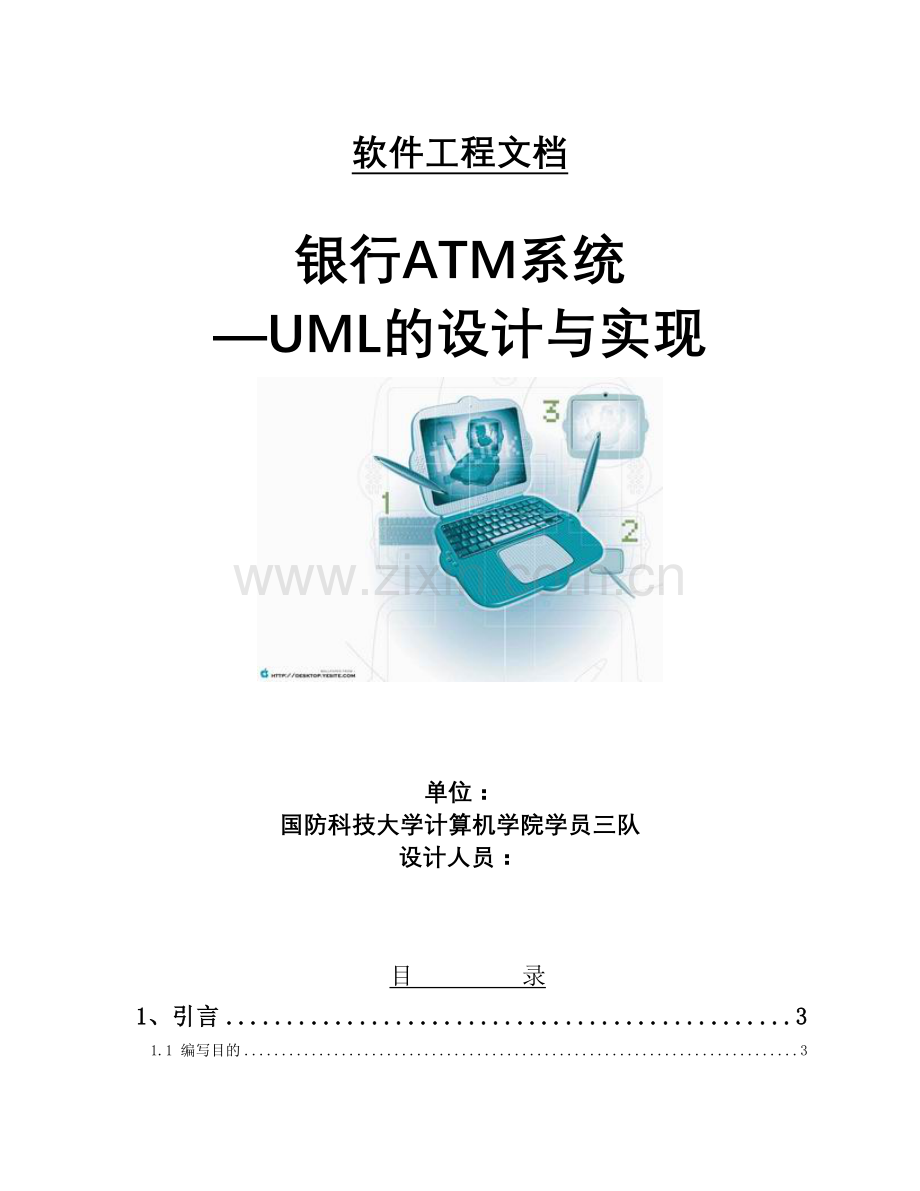

软件工程文档

银行ATM系统
—UML的设计与实现

单位：
国防科技大学计算机学院学员三队
设计人员：

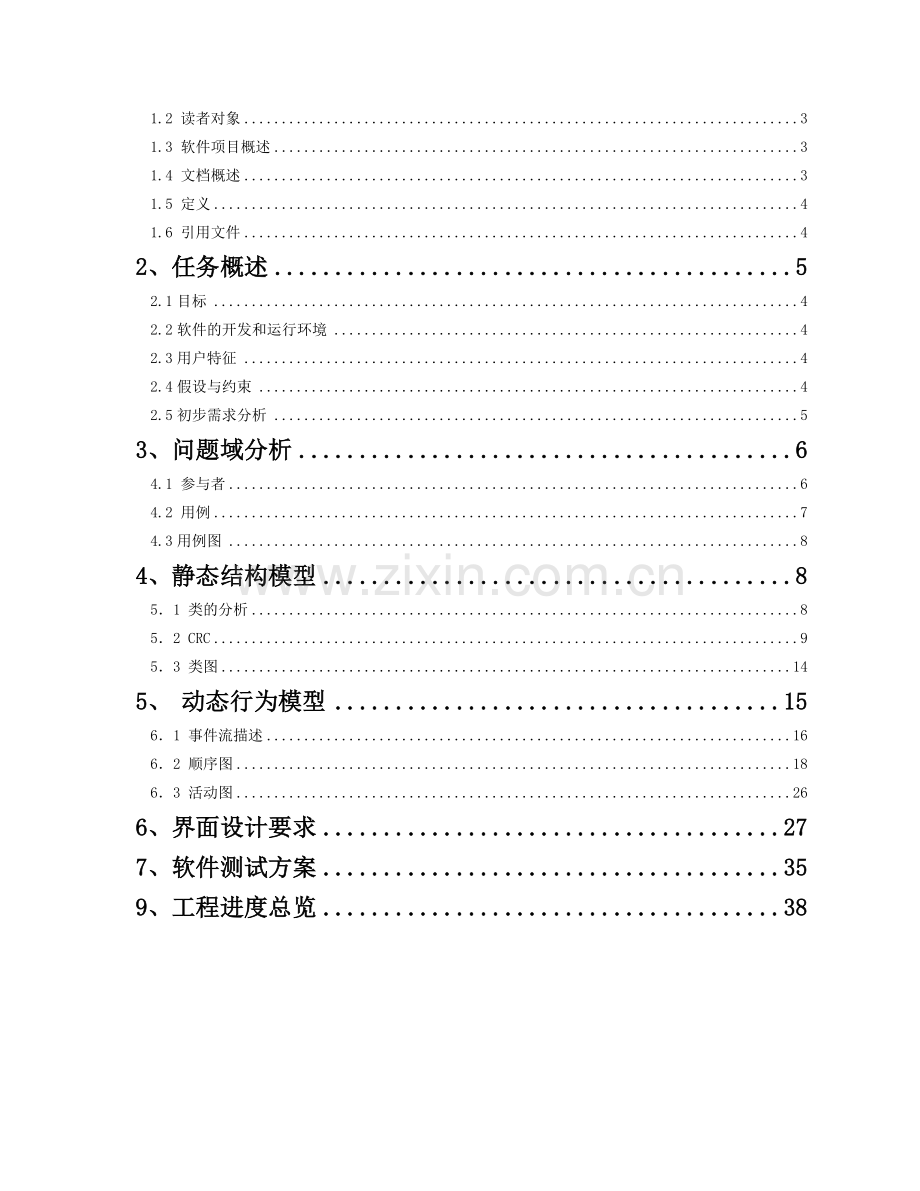

目 录
1、引言 3
1.1 编写目的 3
1.2 读者对象 3
1.3 软件项目概述 3
1.4 文档概述 3
1.5 定义 4
1.6 引用文件 4
2、任务概述 5
2.1目标 4
2.2软件的开发和运行环境 4
2.3用户特征 4
2.4假设与约束 4
2.5初步需求分析 5
3、问题域分析 6
4.1 参与者 6
4.2 用例 7
4.3用例图 8
4、静态结构模型 8
5．1 类的分析 8
5．2 CRC 9
5．3 类图 14
5、 动态行为模型 15
6．1 事件流描述 16
6．2 顺序图 18
6．3 活动图 26
6、界面设计要求 27
7、软件测试方案 35
9、工程进度总览 38
1、引言
1.1 编写目的
按照面向对象软件工程思想，为便于银行ATM系统软件开发，为其提供可靠的文档资料，增强此软件的可读性与可维护性，记录整个软件开发过程。此文档为程序员控制整个开发过程的必备文档，记录了软件的开发过程，并指导程序员逐步实现软件的开发。
1.2 读者对象
该软件是一个课程设计，属于小组开发，对象是教员、欲拷贝此软件进行参考的专业人员。
1.3 软件项目概述
l 项目名称：国防科大工商银行ATM系统
l 简称：银行ATM系统
l 项目代号：国标90010603
l 软件项目的大致功能：银行客户存款、取款、转账、查询余额、更改密码。
1.4 文档概述
本文档的大致内容为：
l 软件的编写目的
l 软件的功能、性能描述
l 软件的开发过程描述
l 软件的界面设计
l 软件的测试与维护
1.5 定义
1、文档: 记录软件开发活动和阶段性成果，为理解软件所必需的阐述性资料
2、数据:是客观事物的符号表示,是现实世界的事物采用计算机能够识别、存储和处理的形式进行描述的符号的集合。
3、正确性：满足用户的需求(功能、性能等)。
4、可靠性：具有能够防止因概念、设计和结构等方面的不完善而造成的系统失效，具有挽回因操作不当而造成软件系统失效的能力。
5、 有效性：充分利用计算机的时间和空间资源。
6、 可验证性：软件系统应易于检查、测试和评审
1.6 引用文件
引用文档
《软件工程术语》 (GB/T 11457－1995)
――中华人民共和国国家标准 1995-12-01 实施
参考文件
1．《UML与Rational Rose从入门到精通》….....Wendy Boggs等著
2、《Visual C++动感设计》——飞思科技，电子工业出版社，2002年9月
3、《Visual C++入门与提高》——清华大学出版社，2002年6月
4、《Visual C++、MFC导学》——人民邮电出版社，2003年1月
5、《Visual C++编程高手》——机械工业出版社，2001年12月

2、任务概述
2.1目标
本项软件是为了实现对银行ATM系统的模拟。软件在VISUAL C++ 6.0 的环境下开发，是一项独立软件，包含所有源代码。软件中的BMP图片由WINDOWS的画图工具和图形软件PHOTOSHOP制作或处理而成。
2.2软件的开发和运行环境
开发：此软件代码由Visual C++6.0完成,由MFC工具开发。
运行环境：Pentium ll 以上处理器的Windous环境下，包括Win.NT等操作系统。
2.3 用户特征
教员：教授与研究生，负责检查此软件，具有丰富的软件开发经验。
同学：计算机专业本科生，进行参考，具有一定的编程能力和软件工程经验。
2.4 假设与约束
2.4.1 假设
经费限制：此软件为课程设计作业，无经费限制。
开发期限：7周。
预计困难：
1、 时间紧；
2、 难度大；
3、 知识与能力不够。
2.4.2 约束
性能约束：不能在除Windows以外的环境下运行。
1．2 初步需求分析
此软件的设计将实现银行ATM系统的基本功能。ATM系统一次服务一名客户。客户插入一张ATM卡并进入个人数字识别号码(PIN)，系统进行验证，通过后客户 才能执行一种或更多操作。客户完成所有操作后，退卡。
ATM系统必须向客户提供如下服务：
1、客户可以做一次取款（取款金额必须是100元人民币的整数倍），在现金被提取之前，必须得到银行的许可。
2、客户可以做一次存款，客户把存款量输入到ATM系统中，必须从银行得到许可。
3、客户可以做一次转帐。
4、客户可以进行一次详细账户信息查询。
5、客户通过有效验证后可以更改密码。
6、客户可以在取回磁卡是选择是否得到记录操作的打印凭条。
ATM系统将把每一处理传达到银行并且获得银行许可。如果银行确定客户PIN 是无效的，客户将被要求再进入PIN。 如果客户不能在五次尝试之后成功地进入PIN，客户的卡将被机器没收，而客户不得不联系银行取回它。
3、分析问题域
3．1 Actor（参与者）
(1)Bankserve(银行服务器)
描述：Bankserve管理机器。
示例：银行中央服务系统。

(2)Operator(银行服务人员)
描述：负责开/关机器和往机器中放现金。
示例：银行的工作人员。

（3）Customer(客户)
描述：Customer可以存款、取款、转账、查询余额、更改密码。
示例：任何一个在银行开有账户的个人。

3．2 Use case(用例)

（1）Session(会话)
当一名客户将一张ATM卡片插入机器时，一个Session开始，ATM系统读卡(如果客户执行非法操作或卡片损坏，卡片将被退出，同时屏幕将显示出错信息，而被Session异常中断)。进行验证客户密码的登录功能。客户成功登录系统后，可以选择一种或多种操作，直至退卡。如果客户输入五次无效的PIN，则Session被异常中断 ，ATM卡将被吞掉。

（2）Task（任务）
Task是一种抽象的用例，表示所有类型的处理所共有的行为，Task的具体类型按照适当的方式执行一定的操作。根据Task(存款、取款，转帐，查询，更改密码)的事件流描述给出具体的处理。

（3）Deposit（存款）
提供存款到帐户的功能。

（4）Withdraw（取款）
提供从账户取款的功能。

（5）Transfer（转账）
提供转账功能。

（6）QueryAccount（查询余额）
提供查询余额的功能。

（7）ChangePIN（更改密码）
提供更改密码的功能。

（8）PrintReceipt（打印凭条）
客户选择打印凭条，包括显示日期，时间，机器位置，操作，理由，数量，结果类型，受到影响的原因和可供使用的选择。

3．3 Use Case Diagram（系统用例图）

4．静态结构模型
4．1 类的分析
4．2 CRC
边界类：
1. CcardReader
a) Responsibility：
i. Tell ATM When Card is Inserted
ii. Eject Card
iii. Read info from card
iv. Retain card
b) Collaborations：
i. ATM
ii. Session
iii. Card
2. CcashDispenser
a) Responsibility：
i. Dispense cash
ii. Keep the amount of cash available
iii. Init cash amount
b) Collaborations：
i. Clog
ii. CTransaction
3. CCustomerConsole
a) Responsibility：
i. Display messages
ii. Display menu and receive a choice
iii. Display a prompt and receive a PIN
iv. Display a prompt and receive the amount of money
v. Display a dialog and receive the response
b) Collaborations：
i. CTransaction
ii. CSession
4. CKeyboard
a) Responsibility：
Watch the gesture from the keyboard
b) Collaborations：
CCustomerConsole
5. CScreen
a) Responsibility：
Display drawing and strings
b) Collaborations：
CCustomerConsole
6. CCashReceiver
a) Responsibility：
Receive the cash from the customer
b) Collaborations：
Clog
7. Cbank
a) Responsibility：
i. Connect to bank
ii. Send message to bank
iii. Receive message to bank
iv. Shut down connection to bank
b) Collaborations：
i. Clog
ii. CSession
iii. Cmessage
8. CoperatorPannel
a) Responsibility：
i. Inform ATM system is shutdown
ii. Inform ATM system is started
iii. Inform cashdispenser the initial amount of cash
b) Collaboration：
i. CATM
ii. CCashDispenser
9. Cprinter
a) Responsibilities：
Print the receipt
b) Collaboration：
i. CATM
ii. CTransaction
iii. Clog
iv. CReceipt
实体类：
1、 Clog
a) Responsibility:
i. Write log message from bank
ii. Write log message from cardreader
iii. Write log message from session
iv. Write log message from Transaction
b) Collaborations:
i. CBank
ii. CCardreader
iii. CTransaction
2、 Cmessage
a) Responsibility:
Hold information to send to the bank server
b) Collorations:
i. CBank
ii. CTransaction
3、 Creceipt
a) Responsibility:
Hold the message to be printed
b) Collaborations:
Cprinter
4、 CCard
a) Responsibility:
Hold the information of a card
b) Collaborations:
i. CCardReader
ii. CSession
5、 CAccount
a) Responsibility:
Hold the information of an account
b) Callaborations:
CQueryAccount
控制类：
1、 CSession
a) Responsibility：
i. Perform Session
ii. Perform invalid PIN exception
iii. Allow customer to choose a transaction
iv. Start transaction
b) Collaborations:
i. CATM
ii. CTransaction
iii. CCustomerConsole
iv. Clog
2、 CTransaction
a) Responsibility:
Perform transaction
b) Collaborations:
i. CCustomerConsole
ii. Clog
iii. CBank
iv. Cprinter
v. CWithDraw
vi. CDeposit
vii. CWithDraw
viii. CTransfer
ix. CInquery
x. CChangePIN
3、 CATM
a) Responsibility:
i. Start up when switch is turned on
ii. Shut down when switch is turned off
iii. Start a new session when card is inserted by customer
b) Collaborations:
i. OperatorPanel
ii. CashDispenser
iii. NetworkToBank
