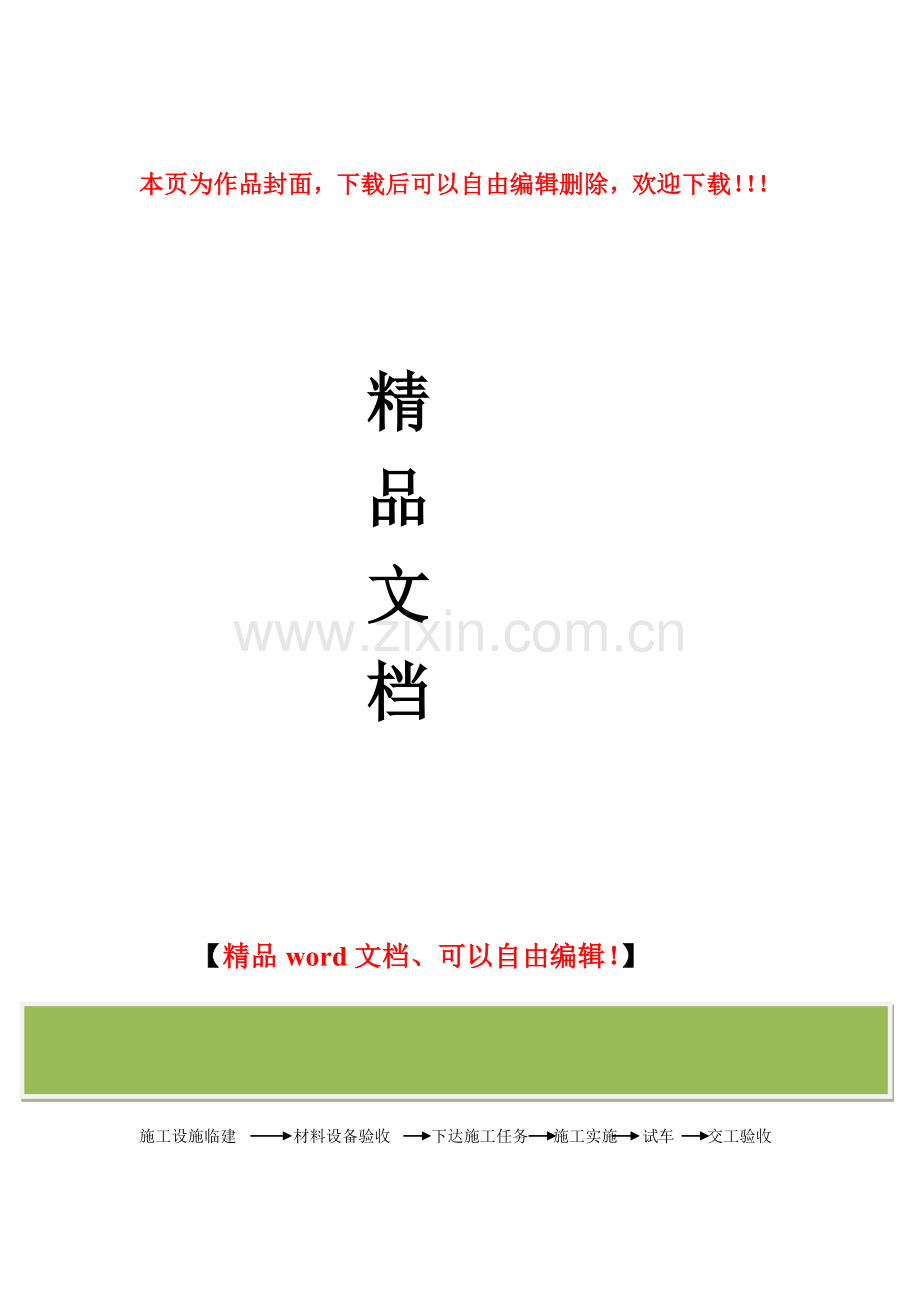

本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！

精
品
文
档

1
【精品word文档、可以自由编辑！】

总体施工工艺流程图
进点准备 技术准备 材料订购 人员组织 机具调配 生活设施临建

施工设施临建 材料设备验收 下达施工任务 施工实施 试车 交工验收

保镖和服务

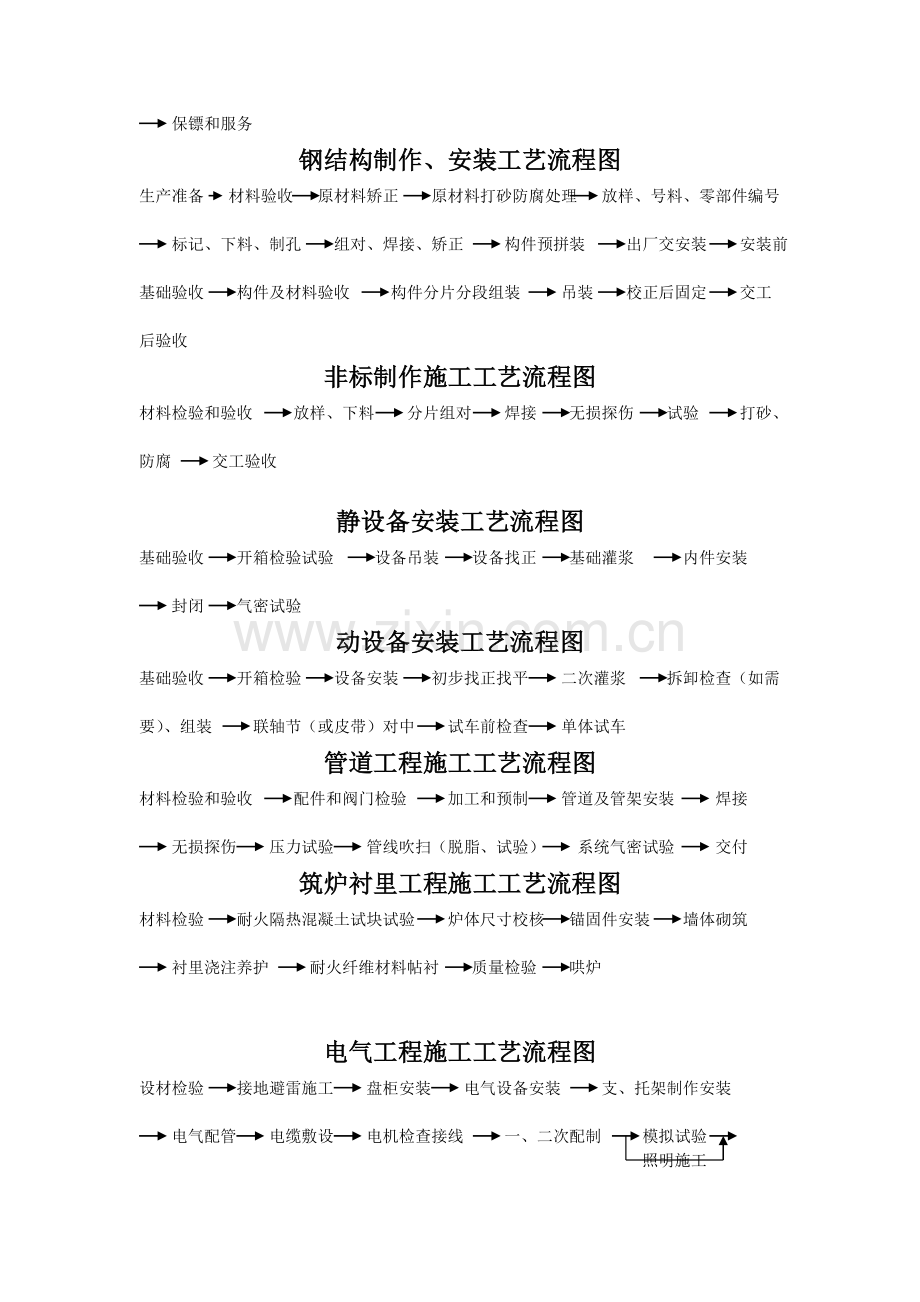

钢结构制作、安装工艺流程图
生产准备 材料验收 原材料矫正 原材料打砂防腐处理 放样、号料、零部件编号

标记、下料、制孔 组对、焊接、矫正 构件预拼装 出厂交安装 安装前

基础验收 构件及材料验收 构件分片分段组装 吊装 校正后固定 交工

后验收
非标制作施工工艺流程图
材料检验和验收 放样、下料 分片组对 焊接 无损探伤 试验 打砂、

防腐 交工验收

静设备安装工艺流程图
基础验收 开箱检验试验 设备吊装 设备找正 基础灌浆 内件安装

封闭 气密试验
动设备安装工艺流程图
基础验收 开箱检验 设备安装 初步找正找平 二次灌浆 拆卸检查（如需

要）、组装 联轴节（或皮带）对中 试车前检查 单体试车
管道工程施工工艺流程图
材料检验和验收 配件和阀门检验 加工和预制 管道及管架安装 焊接

无损探伤 压力试验 管线吹扫（脱脂、试验） 系统气密试验 交付
筑炉衬里工程施工工艺流程图
材料检验 耐火隔热混凝土试块试验 炉体尺寸校核 锚固件安装 墙体砌筑

衬里浇注养护 耐火纤维材料帖衬 质量检验 哄炉

电气工程施工工艺流程图
设材检验 接地避雷施工 盘柜安装 电气设备安装 支、托架制作安装

电气配管 电缆敷设 电机检查接线 一、二次配制 模拟试验
照明施工
送电试车 中间交接
仪表工程施工工艺流程图
设材检验 支、托架制安 盘、箱、柜安装 接地系统安装 管道附设

单台仪表校准、阀门试压试漏

仪表安装 电缆附设及校接线 管路吹扫 在线仪表二次安装 气密试验

绝热保温 仪表系统试验 中间交接

土建工程施工工艺流程图
基础开挖 验槽 混凝土垫层 基础验收 回填 0万U豆体验卡
