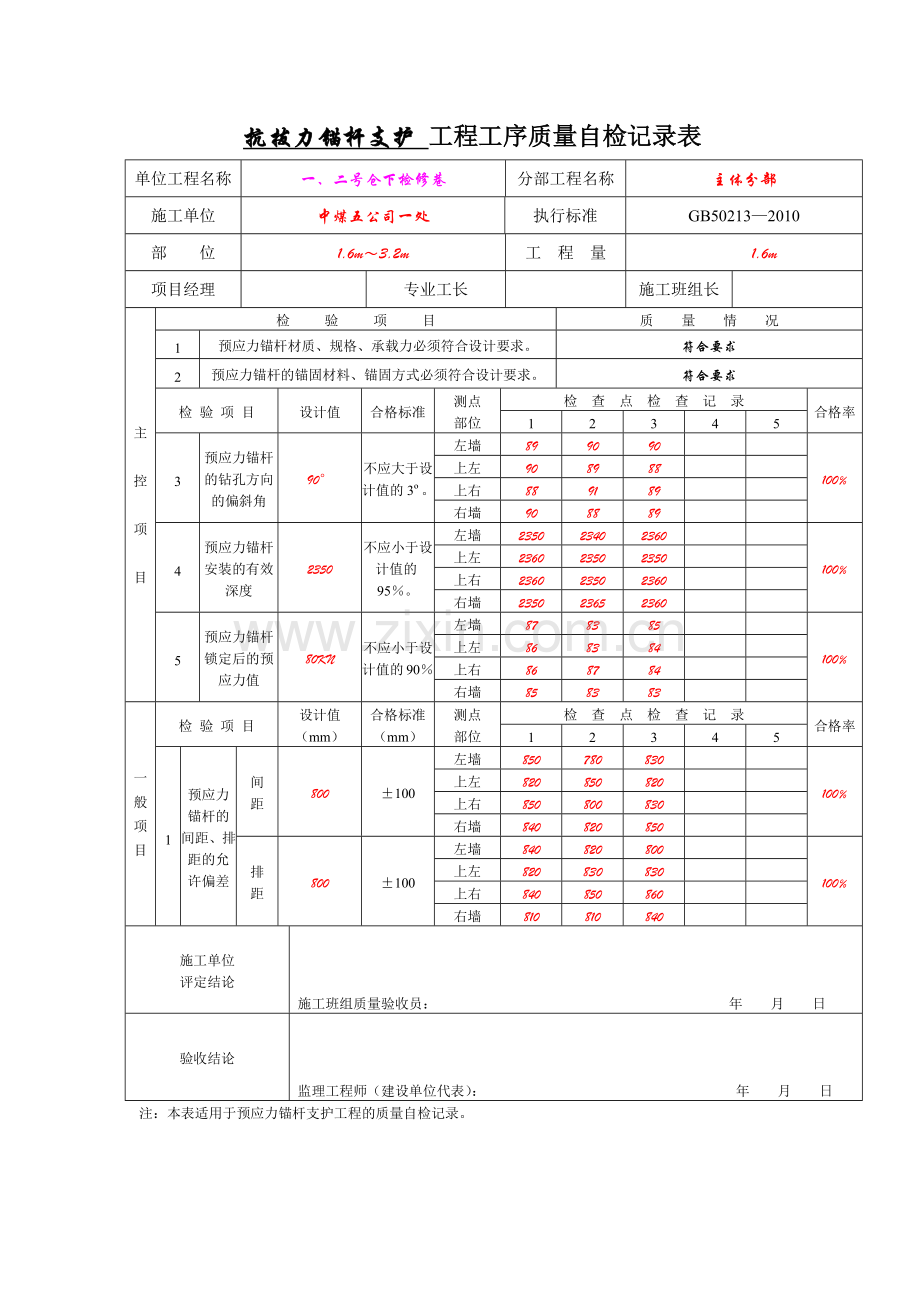

抗拔力锚杆支护工程工序质量自检记录表单位工程名称一、二号仓下检修巷分部工程名称主体分部施工单位中煤五公司一处执行标准 GB50213—2010 部位 0m～1.6m 工程量 1.6m 项目经理专业工长施工班组长主控项目检验项目质量情况 1 预应力锚杆材质、规格、承载力必须符合设计要求。符合要求 2 预应力锚杆的锚固材料、锚固方式必须符合设计要求。符合要求检验项目设计值合格标准测点部位检查点检查记录合格率 1 2 3 4 5 3 预应力锚杆的钻孔方向的偏斜角 90° 不应大于设计值的3º。左墙 90 91 90 100% 上左 89 89 90 上右 89 90 87 右墙 91 88 89 4 预应力锚杆安装的有效深度 2350 不应小于设计值的95％。左墙 2340 2350 2360 100% 上左 2350 2350 2350 上右 2360 2356 2350 右墙 2350 2365 2370 5 预应力锚杆锁定后的预应力值 80KN 不应小于设计值的90％左墙 87 80 85 100% 上左 86 83 81 上右 80 87 84 右墙 80 83 81 一般项目检验项目设计值（mm）合格标准（mm）测点部位检查点检查记录合格率 1 2 3 4 5 1 预应力锚杆的间距、排距的允许偏差间距 800 ±100 左墙 860 780 800 100% 上左 800 870 820 上右 850 800 860 右墙 880 880 890 排距 800 ±100 左墙 800 810 840 100% 上左 820 840 850 上右 880 840 860 右墙 790 810 870 施工单位评定结论施工班组质量验收员：年月日验收结论监理工程师（建设单位代表）：年月日注：本表适用于预应力锚杆支护工程的质量自检记录。抗拔力锚杆支护工程工序质量自检记录表单位工程名称一、二号仓下检修巷分部工程名称主体分部施工单位中煤五公司一处执行标准 GB50213—2010 部位 1.6m～3.2m 工程量 1.6m 项目经理专业工长施工班组长主控项目检验项目质量情况 1 预应力锚杆材质、规格、承载力必须符合设计要求。符合要求 2 预应力锚杆的锚固材料、锚固方式必须符合设计要求。符合要求检验项目设计值合格标准测点部位检查点检查记录合格率 1 2 3 4 5 3 预应力锚杆的钻孔方向的偏斜角 90° 不应大于设计值的3º。左墙 89 90 90 100% 上左 90 89 88 上右 88 91 89 右墙 90 88 89 4 预应力锚杆安装的有效深度 2350 不应小于设计值的95％。左墙 2350 2340 2360 100% 上左 2360 2350 2350 上右 2360 2350 2360 右墙 2350 2365 2360 5 预应力锚杆锁定后的预应力值 80KN 不应小于设计值的90％左墙 87 83 85 100% 上左 86 83 84 上右 86 87 84 右墙 85 83 83 一般项目检验项目设计值（mm）合格标准（mm）测点部位检查点检查记录合格率 1 2 3 4 5 1 预应力锚杆的间距、排距的允许偏差间距 800 ±100 左墙 850 780 830 100% 上左 820 850 820 上右 850 800 830 右墙 840 820 850 排距 800 ±100 左墙 840 820 800 100% 上左 820 830 830 上右 840 850 860 右墙 810 810 840 施工单位评定结论施工班组质量验收员：年月日验收结论监理工程师（建设单位代表）：年月日注：本表适用于预应力锚杆支护工程的质量自检记录。抗拔力锚杆支护工程工序质量自检记录表单位工程名称一、二号仓下检修巷分部工程名称主体分部施工单位中煤五公司一处执行标准 GB50213—2010 部位 3.2m～4.8m 工程量 1.6m 项目经理专业工长施工班组长主控项目检验项目质量情况 1 预应力锚杆材质、规格、承载力必须符合设计要求。符合要求 2 预应力锚杆的锚固材料、锚固方式必须符合设计要求。符合要求检验项目设计值合格标准测点部位检查点检查记录合格率 1 2 3 4 5 3 预应力锚杆的钻孔方向的偏斜角 90° 不应大于设计值的3º。左墙 87 89 90 100% 上左 90 87 90 上右 89 91 87 右墙 90 89 89 4 预应力锚杆安装的有效深度 2350 不应小于设计值的95％。左墙 2360 2350 2360 100% 上左 2350 2340 2350 上右 2370 2355 2350 右墙 2350 2365 2360 5 预应力锚杆锁定后的预应力值 80KN 不应小于设计值的90％左墙 84 86 85 100% 上左 87 83 85 上右 80 87 83 右墙 85 83 84 一般项目检验项目设计值（mm）合格标准（mm）测点部位检查点检查记录合格率 1 2 3 4 5 1 预应力锚杆的间距、排距的允许偏差间距 800 ±100 左墙 790 800 830 100% 上左 810 830 820 上右 850 840 820 右墙 880 830 850 排距 800 ±100 左墙 850 810 830 100% 上左 790 840 830 上右 880 840 840 右墙 790 810 870 施工单位评定结论施工班组质量验收员：年月日验收结论监理工程师（建设单位代表）：年月日注：本表适用于预应力锚杆支护工程的质量自检记录。抗拔力锚杆支护工程工序质量自检记录表单位工程名称一、二号仓下检修巷分部工程名称主体分部施工单位中煤五公司一处执行标准 GB50213—2010 部位 4.8m～6.4m 工程量 1.6m 项目经理专业工长施工班组长主控项目检验项目质量情况 1 预应力锚杆材质、规格、承载力必须符合设计要求。符合要求 2 预应力锚杆的锚固材料、锚固方式必须符合设计要求。符合要求检验项目设计值合格标准测点部位检查点检查记录合格率 1 2 3 4 5 3 预应力锚杆的钻孔方向的偏斜角 90° 不应大于设计值的3º。左墙 88 90 91 100% 上左 90 91 90 上右 91 90 87 右墙 90 88 89 4 预应力锚杆安装的有效深度 2350 不应小于设计值的95％。左墙 2350 2355 2370 100% 上左 2360 2350 2355 上右 2360 2350 235 右墙 2355 2365 2365 5 预应力锚杆锁定后的预应力值 80KN 不应小于设计值的90％左墙 86 80 85 100% 上左 83 83 82 上右 84 87 84 右墙 80 84 81 一般项目检验项目设计值（mm）合格标准（mm）测点部位检查点检查记录合格率 1 2 3 4 5 1 预应力锚杆的间距、排距的允许偏差间距 800 ±100 左墙 790 820 800 100% 上左 800 850 820 上右 830 800 840 右墙 830 860 850 排距 800 ±100 左墙 820 810 840 100% 上左 800 840 830 上右 840 850 860 右墙 810 790 850 施工单位评定结论施工班组质量验收员：年月日验收结论监理工程师（建设单位代表）：年月日注：本表适用于预应力锚杆支护工程的质量自检记录。抗拔力锚杆支护工程工序质量自检记录表单位工程名称一、二号仓下检修巷分部工程名称主体分部施工单位中煤五公司一处执行标准 GB50213—2010 部位 6.4m～8m 工程量 1.6m 项目经理专业工长施工班组长主控项目检验项目质量情况 1 预应力锚杆材质、规格、承载力必须符合设计要求。符合要求 2 预应力锚杆的锚固材料、锚固方式必须符合设计要求。符合要求检验项目设计值合格标准测点部位检查点检查记录合格率 1 2 3 4 5 3 预应力锚杆的钻孔方向的偏斜角 90° 不应大于设计值的3º。左墙 91 91 90 100% 上左 90 89 90 上右 89 90 88 右墙 90 88 89 4 预应力锚杆安装的有效深度 2350 不应小于设计值的95％。左墙 2360 2350 2360 100% 上左 2350 2350 2350 上右 2370 2350 2360 右墙 2350 2360 2370 5 预应力锚杆锁定后的预应力值 80KN 不应小于设计值的90％左墙 87 84 85 100% 上左 82 83 86 上右 84 85 84 右墙 87 83 81 一般项目检验项目设计值（mm）合格标准（mm）测点部位检查点检查记录合格率 1 2 3 4 5 1 预应力锚杆的间距、排距的允许偏差间距 800 ±100 左墙 800 820 830 100% 上左 810 830 820 上右 790 800 840 右墙 850 820 860 排距 800 ±100 左墙 780 810 800 100% 上左 820 790 840 上右 800 840 860 右墙 840 810 850 施工单位评定结论施工班组质量验收员：年月日验收结论监理工程师（建设单位代表）：年月日注：本表适用于预应力锚杆支护工程的质量自检记录。抗拔力锚杆支护工程工序质量自检记录表单位工程名称一、二号仓下检修巷分部工程名称主体分部施工单位中煤五公司一处执行标准 GB50213—2010 部位 8m～9.6m 工程量 1.6m 项目经理专业工长施工班组长主控项目检验项目质量情况 1 预应力锚杆材质、规格、承载力必须符合设计要求。符合要求 2 预应力锚杆的锚固材料、锚固方式必须符合设计要求。符合要求检验项目设计值合格标准测点部位检查点检查记录合格率 1 2 3 4 5 3 预应力锚杆的钻孔方向的偏斜角 90° 不应大于设计值的3º。左墙 91 91 89 100% 上左 91 89 90 上右 89 90 88 右墙 90 88 87 4 预应力锚杆安装的有效深度 2350 不应小于设计值的95％。左墙 2360 2350 2340 100% 上左 2350 2360 2350 上右 2340 2355 2350 右墙 2350 2360 2340 5 预应力锚杆锁定后的预应力值 80KN 不应小于设计值的90％左墙 83 80 85 100% 上左 80 83 81 上右 85 84 82 右墙 86 85 81 一般项目检验项目设计值（mm）合格标准（mm）测点部位检查点检查记录合格率 1 2 3 4 5 1 预应力锚杆的间距、排距的允许偏差间距 800 ±100 左墙 810 780 800 100% 上左 800 830 820 上右 850 800 840 右墙 850 840 810 排距 800 ±100 左墙 830 810 850 100% 上左 800 840 850 上右 810 840 840 右墙 820 810 830 施工单位评定结论施工班组质量验收员：年月日验收结论监理工程师（建设单位代表）：年月日注：本表适用于预应力锚杆支护工程的质量自检记录。抗拔力锚杆支护工程工序质量自检记录表单位工程名称一、二号仓下检修巷分部工程名称主体分部施工单位中煤五公司一处执行标准 GB50213—2010 部位 9.6m～11,2m 工程量 1.6m 项目经理专业工长施工班组长主控项目检验项目质量情况 1 预应力锚杆材质、规格、承载力必须符合设计要求。符合要求 2 预应力锚杆的锚固材料、锚固方式必须符合设计要求。符合要求检验项目设计值合格标准测点部位检查点检查记录合格率 1 2 3 4 5 3 预应力锚杆的钻孔方向的偏斜角 90° 不应大于设计值的3º。左墙 89 89 91 100% 上左 90 89 91 上右 88 90 87 右墙 91 88 88 4 预应力锚杆安装的有效深度 2350 不应小于设计值的95％。左墙 2350 2350 2360 100% 上左 2360 2350 2360 上右 2360 2350 2350 右墙 2350 2360 2360 5 预应力锚杆锁定后的预应力值 80KN 不应小于设计值的90％左墙 84 83 85 100% 上左 86 83 84 上右 82 86 84 右墙 81 83 81 一般项目检验项目设计值（mm）合格标准（mm）测点部位检查点检查记录合格率 1 2 3 4 5 1 预应力锚杆的间距、排距的允许偏差间距 800 ±100 左墙 840 830 830 100% 上左 800 840 820 上右 830 800 820 右墙 840 840 870 排距 800 ±100 左墙 790 810 840 100% 上左 820 840 850 上右 810 840 860 右墙 830 810 830 施工单位评定结论施工班组质量验收员：年月日验收结论监理工程师（建设单位代表）：年月日注：本表适用于预应力锚杆支护工程的质量自检记录。抗拔力锚杆支护工程工序质量自检记录表单位工程名称一、二号仓下检修巷分部工程名称主体分部施工单位中煤五公司一处执行标准 GB50213—2010 部位 11.2m～12.8m 工程量 1.6m 项目经理专业工长施工班组长主控项目检验项目质量情况 1 预应力锚杆材质、规格、承载力必须符合设计要求。符合要求 2 预应力锚杆的锚固材料、锚固方式必须符合设计要求。符合要求检验项目设计值合格标准测点部位检查点检查记录合格率 1 2 3 4 5 3 预应力锚杆的钻孔方向的偏斜角 90° 不应大于设计值的3º。左墙 89 90 90 100% 上左 90 89 88 上右 88 91 89 右墙 90 88 89 4 预应力锚杆安装的有效深度 2350 不应小于设计值的95％。左墙 2350 2340 2360 100% 上左 2360 2350 2350 上右 2360 2350 2360 右墙 2350 2365 2360 5 预应力锚杆锁定后的预应力值 80KN 不应小于设计值的90％左墙 87 83 85 100% 上左 86 83 84 上右 86 87 84 右墙 85 83 83 一般项目检验项目设计值（mm）合格标准（mm）测点部位检查点检查记录合格率 1 2 3 4 5 1 预应力锚杆的间距、排距的允许偏差间距 800 ±100 左墙 850 780 830 100% 上左 820 850 820 上右 850 800 830 右墙 840 820 850 排距 800 ±100 左墙 840 820 800 100% 上左 820 830 830 上右 840 850 860 右墙 810 810 840 施工单位评定结论施工班组质量验收员：年月日验收结论监理工程师（建设单位代表）：年月日注：本表适用于预应力锚杆支护工程的质量自检记录。抗拔力锚杆支护工程工序质量自检记录表单位工程名称一、二号仓下检修巷分部工程名称主体分部施工单位中煤五公司一处执行标准 GB50213—2010 部位 12.8m～14.4m 工程量 1.6m 项目经理专业工长施工班组长主控项目检验项目质量情况 1 预应力锚杆材质、规格、承载力必须符合设计要求。符合要求 2 预应力锚杆的锚固材料、锚固方式必须符合设计要求。符合要求检验项目设计值合格标准测点部位检查点检查记录合格率 1 2 3 4 5 3 预应力锚杆的钻孔方向的偏斜角 90° 不应大于设计值的3º。左墙 87 89 90 100% 上左 90 87 90 上右 89 91 87 右墙 90 89 89 4 预应力锚杆安装的有效深度 2350 不应小于设计值的95％。左墙 2360 2350 2360 100% 上左 2350 2340 2350 上右 2370 2355 2350 右墙 2350 2365 2360 5 预应力锚杆锁定后的预应力值 80KN 不应小于设计值的90％左墙 84 86 85 100% 上左 87 83 85 上右 80 87 83 右墙 85 83 84 一般项目检验项目设计值（mm）合格标准（mm）测点部位检查点检查记录合格率 1 2 3 4 5 1 预应力锚杆的间距、排距的允许偏差间距 800 ±100 左墙 790 800 830 100% 上左 810 830 820 上右 850 840 820 右墙 880 830 850 排距 800 ±100 左墙 850 810 830 100% 上左 790 840 830 上右 880 840 840 右墙 790 810 870 施工单位评定结论施工班组质量验收员：年月日验收结论监理工程师（建设单位代表）：年月日注：本表适用于预应力锚杆支护工程的质量自检记录。抗拔力锚杆支护工程工序质量自检记录表单位工程名称井底清撒煤斜巷分部工程名称主体分部施工单位中煤五公司一处执行标准 GB50213—2010 部位 103.6～105.2m 工程量 1.6m 项目经理专业工长施工班组长主控项目检验项目质量情况 1 预应力锚杆材质、规格、承载力必须符合设计要求。符合要求 2 预应力锚杆的锚固材料、锚固方式必须符合设计要求。符合要求检验项目设计值合格标准测点部位检查点检查记录合格率 1 2 3 4 5 3 预应力锚杆的钻孔方向的偏斜角 90° 不应大于设计值的3º。左墙 88 90 91 100% 上左 90 91 90 上右 91 90 87 右墙 90 88 89 4 预应力锚杆安装的有效深度 2350 不应小于设计值的95％。左墙 2350 2355 2370 100% 上左 2360 2350 2355 上右 2360 2350 235 右墙 2355 2365 2365 5 预应力锚杆锁定后的预应力值 80KN 不应小于设计值的90％左墙 86 80 85 100% 上左 83 83 82 上右 84 87 84 右墙 80 84 81 一般项目检验项目设计值（mm）合格标准（mm）测点部位检查点检查记录合格率 1 2 3 4 5 1 预应力锚杆的间距、排距的允许偏差间距 800 ±100 左墙 790 820 800 100% 上左 800 850 820 上右 830 800 840 右墙 830 860 850 排距 800 ±100 左墙 820 810 840 100% 上左 800 840 830 上右 840 850 860 右墙 810 790 850 施工单位评定结论施工班组质量验收员：年月日验收结论监理工程师（建设单位代表）：年月日注：本表适用于预应力锚杆支护工程的质量自检记录。抗拔力锚杆支护工程工序质量自检记录表单位工程名称井底清撒煤斜巷分部工程名称主体分部施工单位中煤五公司一处执行标准 GB50213—2010 部位 105.2～106.8m 工程量 1.6m 项目经理专业工长施工班组长主控项目检验项目质量情况 1 预应力锚杆材质、规格、承载力必须符合设计要求。符合要求 2 预应力锚杆的锚固材料、锚固方式必须符合设计要求。符合要求检验项目设计值合格标准测点部位检查点检查记录合格率 1 2 3 4 5 3 预应力锚杆的钻孔方向的偏斜角 90° 不应大于设计值的3º。左墙 90 91 90 100% 上左 89 89 90 上右 89 90 87 右墙 91 88 89 4 预应力锚杆安装的有效深度 2350 不应小于设计值的95％。左墙 2340 2350 2360 100% 上左 2350 2350 2350 上右 2360 2356 2350 右墙 2350 2365 2370 5 预应力锚杆锁定后的预应力值 80KN 不应小于设计值的90％左墙 87 80 85 100% 上左 86 83 81 上右 80 87 84 右墙 80 83 81 一般项目检验项目设计值（mm）合格标准（mm）测点部位检查点检查记录合格率 1 2 3 4 5 1 预应力锚杆的间距、排距的允许偏差间距 800 ±100 左墙 860 780 800 100% 上左 800 870 820 上右 850 800 860 右墙 880 880 890 排距 800 ±100 左墙 800 810 840 100% 上左 820 840 850 上右 880 840 860 右墙 790 810 870 施工单位评定结论施工班组质量验收员：年月日验收结论监理工程师（建设单位代表）：年月日注：本表适用于预应力锚杆支护工程的质量自检记录。抗拔力锚杆支护工程工序质量自检记录表单位工程名称井底清撒煤斜巷分部工程名称主体分部施工单位中煤五公司一处执行标准 GB50213—2010 部位 106.8～108.4m 工程量 1.6m 项目经理专业工长施工班组长主控项目检验项目质量情况 1 预应力锚杆材质、规格、承载力必须符合设计要求。符合要求 2 预应力锚杆的锚固材料、锚固方式必须符合设计要求。符合要求检验项目设计值合格标准测点部位检查点检查记录合格率 1 2 3 4 5 3 预应力锚杆的钻孔方向的偏斜角 90° 不应大于设计值的3º。左墙 89 90 90 100% 上左 90 89 88 上右 88 91 89 右墙 90 88 89 4 预应力锚杆安装的有效深度 2350 不应小于设计值的95％。左墙 2350 2340 2360 100% 上左 2360 2350 2350 上右 2360 2350 2360 右墙 2350 2365 2360 5 预应力锚杆锁定后的预应力值 80KN 不应小于设计值的90％左墙 87 83 85 100% 上左 86 83 84 上右 86 87 84 右墙 85 83 83 一般项目检验项目设计值（mm）合格标准（mm）测点部位检查点检查记录合格率 1 2 3 4 5 1 预应力锚杆的间距、排距的允许偏差间距 800 ±100 左墙 850 780 830 100% 上左 820 850 820 上右 850 800 830 右墙 840 820 850 排距 800 ±100 左墙 840 820 800 100% 上左 820 830 830 上右 840 850 860 右墙 810 810 840 施工单位评定结论施工班组质量验收员：年月日验收结论监理工程师（建设单位代表）：年月日注：本表适用于预应力
