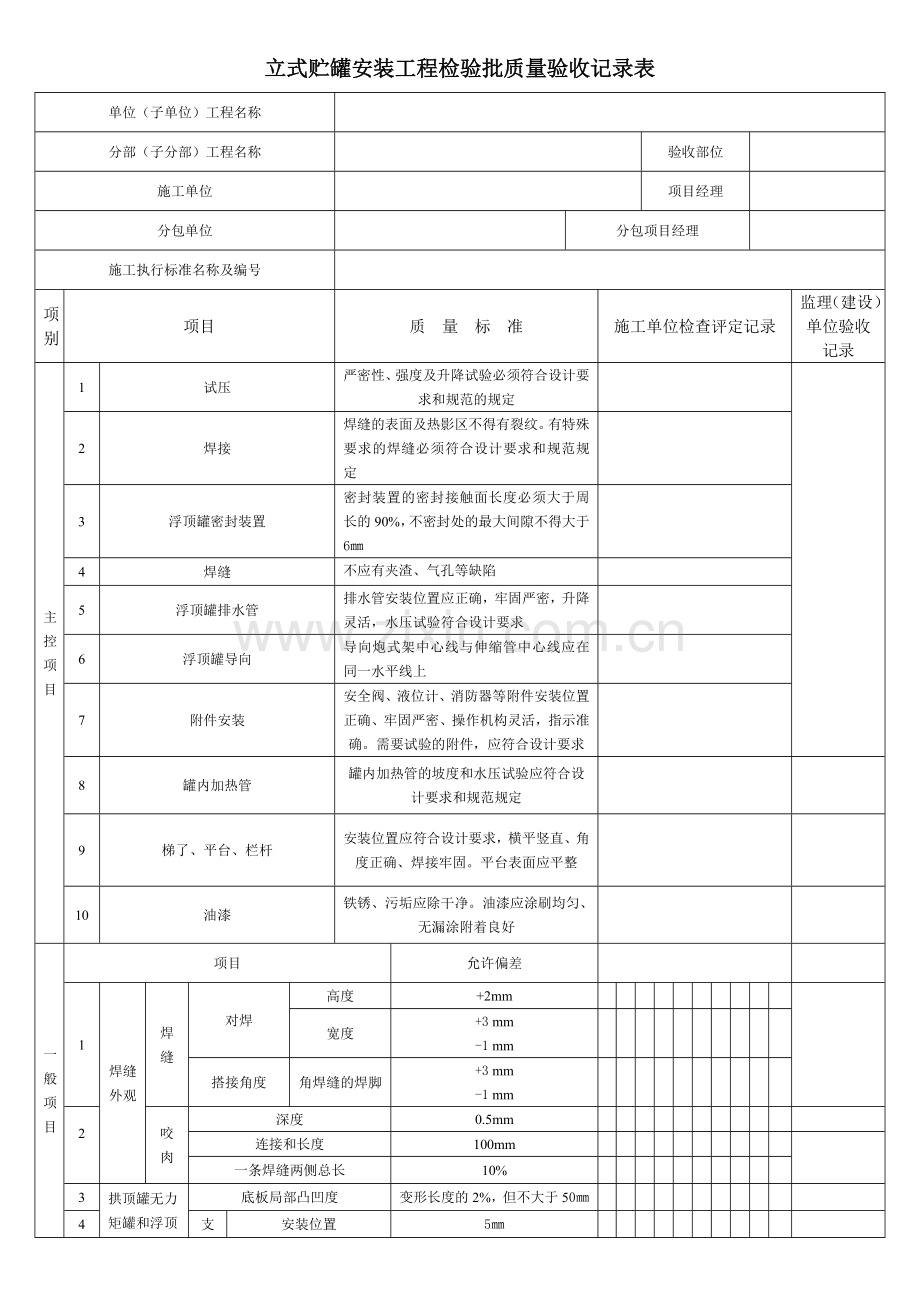

立式贮罐安装工程检验批质量验收记录表
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

项别
项目
质 量 标 准
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
试压
严密性、强度及升降试验必须符合设计要求和规范的规定

2
焊接
焊缝的表面及热影区不得有裂纹。有特殊要求的焊缝必须符合设计要求和规范规定

3
浮顶罐密封装置
密封装置的密封接触面长度必须大于周长的90%，不密封处的最大间隙不得大于6㎜

4
焊缝
不应有夹渣、气孔等缺陷

5
浮顶罐排水管
排水管安装位置应正确，牢固严密，升降灵活，水压试验符合设计要求

6
浮顶罐导向
导向炮式架中心线与伸缩管中心线应在同一水平线上

7
附件安装
安全阀、液位计、消防器等附件安装位置正确、牢固严密、操作机构灵活，指示准确。需要试验的附件，应符合设计要求

8
罐内加热管
罐内加热管的坡度和水压试验应符合设计要求和规范规定

9
梯了、平台、栏杆
安装位置应符合设计要求，横平竖直、角度正确、焊接牢固。平台表面应平整

10
油漆
铁锈、污垢应除干净。油漆应涂刷均匀、无漏涂附着良好

一般项目
项目
允许偏差

1
焊缝外观
焊缝
对焊
高度
+2mm

宽度
+3 mm
-1 mm

搭接角度
角焊缝的焊脚
+3 mm
-1 mm

2

咬肉
深度
0.5mm

连接和长度
100mm

一条焊缝两侧总长
10%

3
拱顶罐无力矩罐和浮顶罐
底板局部凸凹度
变形长度的2%，但不大于50㎜

4
支柱
安装位置
5㎜

铅垂度L一长度
1/1000L

5
拱顶罐、无力矩罐
直径（设计直径D）
≥2000m³
±2/1000D，但不大于50㎜

<2000 m³
±2.5/1000D

6
罐壁铅垂度(高度H)
4/1000H, 但不大于50㎜

7
罐壁局部凸凹度
板厚>5㎜
10㎜

板厚≤5㎜
15㎜

8
罐壁高度(设计高度H)
±2/1000H

9
拱顶罐顶板局部凸凹度
15㎜

10
无力矩拱顶罐盖曲线与设计曲线
24㎜

11
浮顶罐
对口错边量（板厚s）
0.15，但不大于2㎜

12
罐壁下口椭圆度（设计直径D）
5/1000D

13
罐壁铅垂度（高度H）
2.5/1000H

14
罐壁局部凸凹度
焊缝处
6㎜

15
壁板处
3㎜

16
罐壁高度(设计高度H)
±2/1000H

17
单盘顶局部凸凹度
50㎜

18
罐壁周长(设计周长L)
±3/1000L

19
导向装置安装位置
5㎜

20
量油管和导向杆
不直度全长
10㎜

铅垂度全高
1/1000,但不大于15㎜

21
对口错边量(板厚s)
0.1s,但不大于2㎜

22
法兰面垂直接管中心线
1/100D,但不大于3㎜D<100㎜者按100㎜计

23
接管法兰与图纸规定的方向

24
接管法兰(法兰外径D)
水平度

25
铅垂度

26
接管
位置偏移
5㎜

27
伸出长度
±5㎜

28
平台安装标高
±10㎜

施工单位检查评定结果
专业工长（施工员）

施工工班长组长

项目专业质量检查员：

年 月 日

监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人）：
年 月 日
