电力沟道施工组织设计.docx

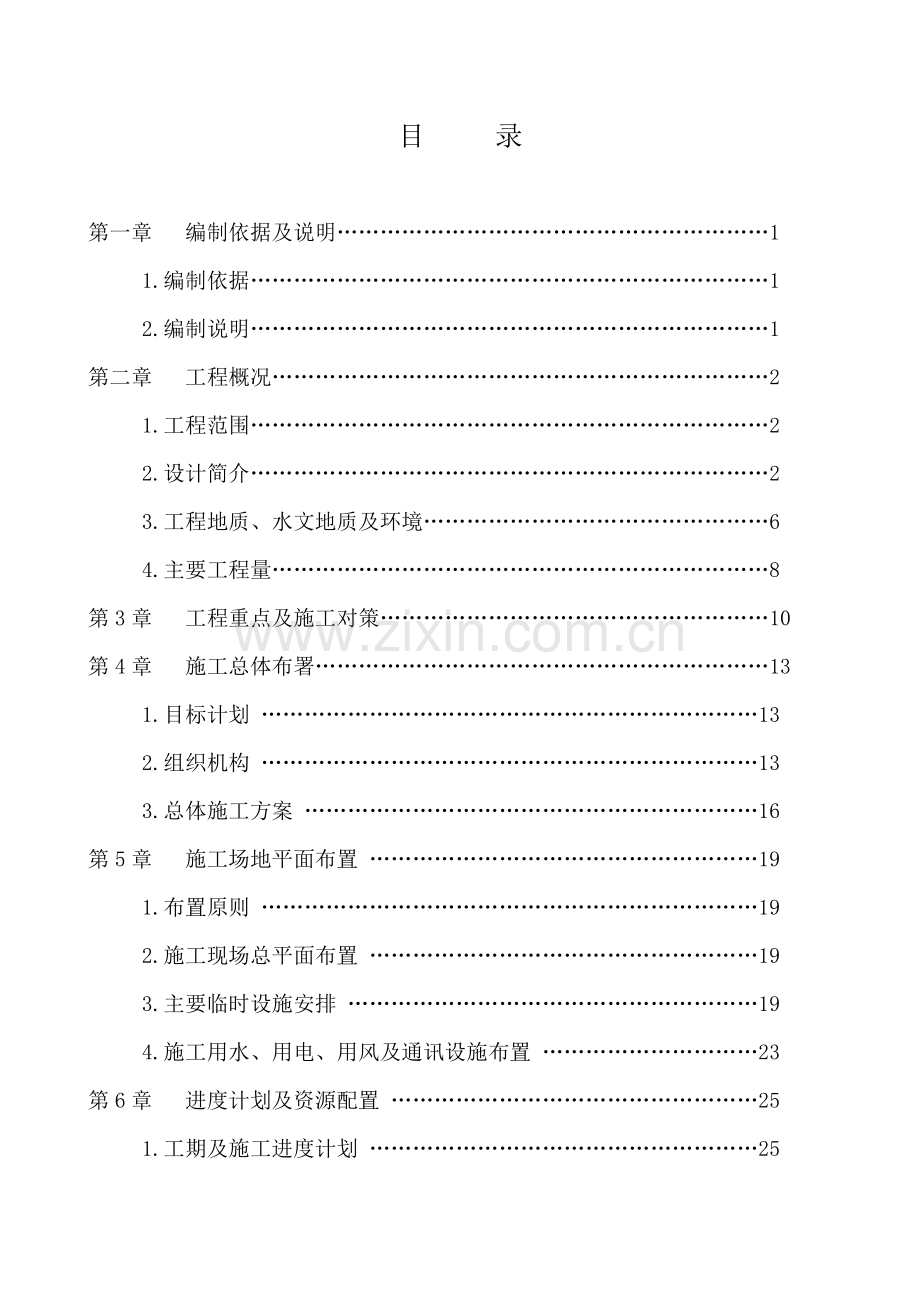

目 录第一章 编制依据及说明11.编制依据12.编制说明1第二章 工程概况21.工程范围22.设计简介23.工程地质、水文地质及环境64.主要工程量8第3章 工程重点及施工对策10第4章 施工总体布署131.目标计划 132.组织机构 133.总体施工方案 16第5章 施工场地平面布置 191.布置原则 192.施工现场总平面布置 193.主要临时设施安排 194.施工用水、用电、用风及通讯设施布置 23第6章 进度计划及资源配置 251.工期及施工进度计划 252.劳动力计划及保证措施 293.主要机械设备使用计划 30第7章 施工配合与协调 33第8章 暗挖施工方案及技术措施 371.降水施工 372.竖井施工 423.暗挖隧道施工 464.防水施工 565.电缆支架安装 636.接地装置施工 64第9章 明挖施工方案及技术措施 651.土方开挖 652.基底处理 653.混凝土垫层施工 654.结构施工 665.防水施工 716.基坑回填 71第10章 监控量测731.监控量测的原则 732.监测项目和仪器设备 743.监测测点布置 754.监测网建立 755.监测方法及监测频率 766.监测控制标准 777.监控量测反馈程序 788.监控量测数据的分析、预测 789.监测管理体系和保证措施 80第11章 施工测量和工程试验831.施工测量技术要求 832.主要测量仪器设备及人员组织 833.平面控制测量 834.施工放样测量 865.高程控制测量 876.施工控制测量成果的检查和检测 887.隧道贯通误差测量 898.工程试验 89第12章 安全保证体系及措施931.安全管理目标 932.安全保证体系 933.施工现场安全保证措施1024.施工机械安全保证措施1045.施工用电安全保证措施1056.突发事故的预防措施1067.主要施工项目安全措施107第13章 质量保证体系及措施1111.质量保证目标1112.质量保证体系1113.质量薄弱环节分析1124.质量保证措施1125.主要施工项目质量保证措施117第14章 文明施工、环境保护体系及保证措施1261.文明施工管理体系及措施1262.环境保护体系及措施130第15章 冬期施工措施 1361.冬期施工领导小组组织机构1362.冬期施工准备1363.冬期施工技术措施1374.冬季施工安全措施1385.冬季施工预案139第16章 突发事件应急预案及证措施 1411.编制目的1412.应急预案组织机构及职责分工1413.反应组织机构各部门的职能及职责1414.一级应急反应组织机构人员构成和兼职安排1455.应急计划与建立1466.突发事件的预防处理措施146第17章 竣工验收及成品保护措施1481.工程保护措施1482.竣工验收1503.完工清理及撤离152第1章 编制依据及说明1. 编制依据（1）航天城110kV送电工程第二标段施工招标文件； （2）航天城110kV送电工程施工图纸；（3）航天城110kV送电工程第二标段施工补充招标文件；（4）主要的技术规范、标准：1）北京地区电力隧道工程质量检验评定标准；2）锚杆喷射混凝土支护技术规范(GB50086-2001)；3）铁路隧道喷锚构筑技术规则(TBJ108-92)；4）地下工程质量验收规范(GB50208-2002)；5）地下工程防水技术规范(GB50108-2003)；6）建筑工程质量检验评定标准(GBJ301-88)；7）混凝土结构工程施工及验收规范(GB50204-92)；8）钢筋焊接及验收规程GBJ204-83 及BJ205-83；（5）航天城110kV送电工程电力隧道岩土工程勘察报告；（6）现场踏勘所掌握的环境资料；（7）我单位现有的技术水平，施工管理水平和机械设备配套能力；（8）相关的劳、材、机定额。2. 编制说明本投标施工组织设计文件在目录编制和内容编制上力求结构清晰、逻辑严密内容全面、详略得当，充分响应招标文件的要求。投标文件中的附图、表按章节顺序在相应章节中插入；对于大于A4的图纸，折叠成A4幅面按照章、节先后顺序统一附在本施工组织的最后。第2章 工程概况1. 工程范围航天城110kV送电工程包括三条电力沟，分别是主线L、L支1 、L支2。电力隧道主线L起点为拟建航天城110kV变电站东侧的电力沟甩口，隧道沿土井路西红线东侧3.0m向南至邓庄南路，而后转向东沿邓庄南路北红线南侧3.0m至上庄220kV变电站后转向北，沿上庄变电站西围墙西侧5.0m最终至上庄220kV变电站西北侧的电缆终端杆附近。L支1由主线22#明开三通井处向东至上庄220kV变电站西北侧的电缆终端杆附近。L支2由主线1#明开三通井处向北至新建埋管二层四通井处。本标段为第二标段，工程从新建电缆隧道起点（拟建航天城110kV变电站东侧的电力沟甩口）至6#竖井以北60m，全长469m；包括L支2和主线L的一部分。本标段主要工程内容包括：2.0m2.1m电力明开单沟115m；2.0m2.3m电力暗挖单沟354m；暗挖4.1m竖井1座，暗挖5.3m竖井1座；明开混凝土三通井3座，明开混凝土四通井1座；通风口1座。2. 设计简介2.1线路设计线路平面设计：从拟建航天城110kV变电站东侧的电力沟甩口起，隧道平行与土井路西红线，且在东侧3.0m的地下向南至邓庄南路。线路纵断面设计：明挖段埋深在0.5m2.5m，线路坡度在0.5%23%之间；暗挖段埋深在1.5m8.0m，线路纵向坡度0.86%7.36%之间。2.2暗挖段设计：暗挖电力隧道净断面尺寸为2.0m2.3m单孔，直墙、圆拱，厚平底板。起拱线高1.85m，矢高0.45m，净宽2.0m，净高2.3m；中间设置0.5m0.1m通长人行步道。隧道两侧布置电缆支架。暗挖电力隧道结构断面如图2-02所示。隧道施工采取台阶法施工，采用喷射混凝土+网构钢架+钢筋网支护25cm厚的初期保护，超前支护采取超前小导管注浆加固；外包防水+现浇钢筋混凝土20cm厚的二次衬砌结构。采取洞外单排管井降水，保证开挖、衬砌无水施工。竖井设计：直径5.3cm竖井为隧道三通竖井；直径4.1cm竖井为直线竖井。井口设现浇钢筋混凝土琐口圈梁，在琐口圈梁下采用喷射混凝土+网构钢架+钢筋网支护，支护衬砌厚0.25m，钢架竖向间距0.6m，二衬厚0.2m，采用钢筋混凝土结构形式。竖井初期支护底板采用喷射C20混凝土，厚度为0.25m，钢筋与竖井侧壁拱架焊接；二衬为厚0.2m的现浇钢筋混凝土，底板钢筋与二衬侧墙钢筋连接。锚杆采用323.25的钢管，L=2.5m，环向间距1.0m，竖向两榀打一环，上下错开，外插角度1520。防水设计：在喷射混凝土中掺加FS-P型混凝土补偿收缩防水剂，掺加量为水泥用量的8%（重量比）；初支和二衬设置全包的柔性防水卷材，采用聚乙烯丙纶复合防水卷材（600g/m2）；二衬采用C30的S6防水混凝土；在初支完成后必须进行注水泥沙浆进行填充止水，二衬完成后及时注等强的抗渗水泥浆。变形缝设计：初衬结构：阳关道距竖井23m处设置一条，新旧隧道相接处设置变形缝；二衬结构：每不大于30m设置一条，且初衬结构变形缝处二衬结构也要在此设置变形缝。用30m聚苯板作为分界板，待隧道两侧混凝土及防水层施工完成后，将缝中聚苯板剔成宽30mm、深65mm的缝，再用聚合物水泥砂浆嵌缝深30mm；在聚合物水泥砂浆干硬后，在水泥砂浆底面上粘贴牛皮纸做隔离层，而后缝中嵌双组份聚硫橡胶；用3mm厚焦油聚氨酯涤纶布制成止水带。通风口设计：设计本标段在5#竖井设通风口，采用800孔，直接从竖井引出，在竖井上方施作百叶窗式风亭。支架设计：安装SE651S-T11-10（02）所示支架；支架均需垂直隧道底板，纵向间距1.0m。接地装置设计：本工程设计四组接地装置，本标段内无接地装置。2.3明开段设计：明开电力沟净断面尺寸为2.0m2.1m单孔；结构采用0.25m厚的抗渗钢筋混凝土，基地设计采用0.10m厚的素混凝土垫层。中间设置0.5m0.1m通长人行步道。隧道两侧布置电缆支架。明开电力沟结构断面如图2-03所示。明开电力沟采用明挖顺做法施工；开挖深度小于5m的地方采用放坡开挖，开挖深度大于5m的地方采用土钉+网喷混凝土支护；机械开挖，配合人工清理。采取洞外单排管井降水，保证开挖、结构在无水状态下施工。防水设计：采用C30的S6防水混凝土进行结构防水，在施工缝部位采用0.2m宽、0.02m厚的防水砂浆抹带。变形缝设计：止水带采用HZP-A2新型止水带，在厂家粘结成环；变形缝设置长度不大于30m，新旧电力沟衔接处设置，三通井室外侧1m位置设置。通风口设计：本标段内无通风口。支架设计：安装1880500的支架；支架均需垂直隧道底板，纵向间距1.0m。接地装置设计：本标段明开的接地装置与拟建的变电站连通。3. 工程地质、水文地质及环境（1）工程地质本场区内的场地属温榆河流域内之南流沙河冲洪积平原的中下部，地形较平坦，地面标高在43.90m45.53m之间。施工范围内的地层构成包括层粘质粉土填土、1房渣土、粘质粉土砂质粉土、1粉质粘土、2粉砂、3粘土、粉砂细砂、1中砂粗砂、粉土粘质重粘质粉土、1粉土粘质砂质粘土、中砂粗砂等。粘质粉土填土层：黄褐色，稍密，湿，土质不均，含砖渣、灰渣、植物根及少量生活垃圾等。房渣土1层：色杂，松散稍密，湿，土质不均，含砖块、碎石、木屑、碎玻璃、建筑垃圾等。人工填土层厚度1.002.80m。粘土粉土砂质粉土层：褐黄色，中下密，湿饱和，可塑硬塑，含云母、氧化铁、土质不均，夹粉质粘土、粉砂薄层；该层分布连续。粉质粘土1层：灰灰褐色，中下密，湿饱和，可塑，局部软塑，含云母、有机质，夹粉质粘土薄层；该层分布连续。粉砂2层：褐黄色，中下密，湿，含云母、石英、长石；该层分布不连续，夹在粉质粘土砂质粉土层中呈透镜体分布。粘土3层：褐黄灰黄色，中下密，饱和，可塑，湿，含云母、氧化铁；该层呈透镜体分布。该沉积层厚3.907.70m。粉砂细砂层：褐色灰色，中密，湿饱和，含云母、石英、长石；该层分布连续。中砂粗砂1层：褐黄色，中上密，湿饱和，含云母、石英、长石，局部含圆砾，偶见卵石，圆砾、卵石含量约占20%。该层厚2.006.3 m。粉土粘质重粘质粉土层：灰色，中密，饱和，可塑，含云母、有机质，局部夹粘土、粘质粉土薄层。粉土粘质砂质粉土1层：褐灰色，中密，饱和，可塑，含云母、有机质。该层厚1.404.10m。中砂粗砂层：褐黄色，中上密，饱和，含云母、石英、长石，局部含卵石、圆砾，圆砾、卵石含量约占30%，夹粉砂薄层。 勘探到该层。（2）水文地质本场区勘察发现存在三层地下水：第一层为上层滞水，主要含水层为粘质粉土-砂质粉土；水位埋深为3.905.20m，水位标高+39.60+41.26，水量变化不大，分布不连续；对暗挖施工有影响。第二层为潜水，主要含水层为粉砂-细砂层，水位埋深为7.4010.50m，水位标高+34.62+37.58，该层大变化与大气降水密切相关，对隧道暗挖施工影响较大。第三层为潜水，主要含水层为中砂-细砂层，水位埋深为13.1014.50m，水位标高为+30.42+32.26，对隧道施工无影响。（3）工程地质及水文地质对工程的影响评价明挖段施工地层影响不大；暗挖隧道穿越地层主要为第四纪沉积土层的粘质粉土砂质粉土、1粉质粘土、2粉砂、3粘土，局部有粉砂细砂进入结构，施工需要采取超前预支护措施保证隧道安全。本场区的地下水对施工有影响的第一层和第二层，特别是第一层上层滞水存在于暗挖隧道拱顶，施工中需要采取措施进行降排水，避免出现流沙现象；第二层局部深入底板地段需采取措施进行降排水，保证无水施工。本场区内的不良地质为地层轻微液化，对施工影响不大，不予考虑；地下水对结构钢筋有弱腐蚀性。（4）工程环境本标段位于友谊路（上井路）西侧的绿化带内，在拟建航天城变电站的附近有待拆迁的建筑物，对明挖施工有影响；友谊路（土井路）为双向四车道的城市道路，施工需要进行交通导改。根据设计资料和现场踏勘，施工影响范围内无重要管线，只有浅埋的雨水管，对施工影响不大。4. 主要工程量本标段包括2.0m2.1m电力明开单沟 115m；2.0m2.3m电力暗挖单沟354m；暗明挖井共6座。主要工程数量如表2-01。表2-01 主要工程数量表部位项目材料规格单位工程量暗挖隧道土方开挖m33240喷射混凝土C20m31097超前注浆水泥浆、改性水玻璃m3592.5模筑混凝土C30S6抗渗混凝土m3600.3小导管323.25m8280.0钢筋HRB335、HPB235t244.646防水层聚乙烯丙纶复合防水卷材m23210明挖方沟土方开挖m31765土方回填m31107模筑混凝土C30S6抗渗混凝土m3247.6钢筋HRB335、HPB235t33.663竖井土方开挖m32325土方回填m31575喷射混凝土C20m373.7圈梁混凝土C30预拌混凝土m365.0模筑混凝土C30S6抗渗混凝土m3104.1钢筋HRB335、HPB235t25.983防水层聚乙烯丙纶复合防水卷材m2352预埋铁件t10.792电缆支架定制套908第3章 工程重点及施工对策1.本标段包含2座圆形竖井，竖井开挖施工及竖井双面开马头门是本工程施工的重点施工对策（1）竖井全部采用人工开挖，采取由上而下随挖随支、分侧分块对称施工，即竖井分为四块对角开挖支护。（2）必要时竖井每开挖2榀在竖井中心位置架设一道或两道水平型钢横撑，通过水平横撑有效增加竖井结构的刚度。（3）竖井施工完毕，即可进行洞门施工，竖井开隧道洞门位置结构受力复杂，采取施工竖井内（洞门结构上方）增设加强型钢环梁；左、右洞门交错开挖，即一侧进洞10m后方可进行相反方向的洞门施工，必要时洞口处范围内拱架间距可进行加密。（4）在需开洞拱顶轮廓以外打设双排超前加密小导管，并根据拱部地层特点选择合适的注浆浆液和注浆参数，保证注浆效果是防止隧道开挖坍塌的关键所在。（5）监控量测：施工全过程的跟踪监控量测及进行动态分析是竖井安全施工的保证手段，施工中将每次的量测结果及时反馈给相关部门，以便指导施工。2.暗挖隧道施工场区内存在上层滞水和潜水，如何达到隧道无水施工，是本工程的重点施工对策（1）采取超长管超前地质探测法，对掌子面前方的土体进行探测、如发现有水囊或上层滞水比较严重时，提前网喷封闭掌子面、引流管引流、掌子面和隧道周围长导管超前注浆止水，注浆材料采用水泥-水玻璃双液浆。（2）采取洞外管井降水和洞内集水坑明排措施，保证降排水效果，尽可能为提供干燥、舒适的作业环境。（3）径向注浆加固：在初支施工过程中，及时采用单液水泥浆对初支周围受扰动的土体进行径向补偿注浆。（4）根据测量结果，当初支结构有沉降征兆时，及时采取仰拱初支背后跟踪注浆措施，保证结构的稳定。（5）在施工过程中严格遵循“管超前、严注浆、短进尺、强支护、快封闭、勤量测”十八字方针。3.明挖电力沟施工在马路上，且开挖范围内有待拆除的房屋；加强协调、沟通保证及时进场围挡施工，确保施工进度是工程的重点施工对策（1）根据各方面要求，科学合理的进行施工组织安排，保证明挖施工场地要求；（2）加强施工组织，保证按照总体施工进度计划完成各部分工程的施工；（3）合理进行场地规划，化零为整，充分利用场地条件进行施工生产；（4）优化配置施工设备，加大设备能力，弥补场地局限；（5）加强与当地居民的约定与合作，早协调、早约定，使场地规划尽可能的科学、合理。4.本工程在冬季进行施工，尤其是明挖结构施工，保证冬季施工质量是本工程的重点 施工对策（1）成立冬季施工领导小组，制定工程冬季施工组织措施、管理措施和技术措施。（2）提前进行冬季施工的物资准备，对供水、供电、机械全面检查，满足冬季施工要求。（3）明挖施工合理安排工序，尽量减少基底暴露部位，对暴露部位采用覆盖保温措施，确保基坑不受冻；暗挖施工，主要控制喷混凝土用砂、石、水、水泥的保温或加温工作，确保混凝土质量。（4）混凝土作业时加强对商品混凝土质量及运输条件控制，采用暖棚法和蓄热法相结合的原则，保证施工环境温度。（5）设立钢筋加工厂房，钢筋加工尽量工厂化制作，确保施工环境温度。（6）施工过程中，加强质量监督和过程控制力度，保证施工质量。第4章 施工总体布署1.目标计划 （1）安全、职业健康目标杜绝重伤以上（含重伤）伤亡事故；职业病发病率控制为零。（2）质量目标 工程质量等级：合格。（3）工期目标100日历天（2008年1月20日2008年4月28日）。（4）文明施工目标争创北京市文明施工样板工地。（5）环境保护目标确保施工噪音、粉尘不超过国家及北京市规定标准，废气、废水（液）、废气物按行业标准处理。（6）消防目标杜绝施工场地内发生火灾等人为灾害。2.组织机构（1）组织机构根据本标段的工程规模和技术特点，本项目设管理层和作业层。项目经理部为管理层，拟设项目经理一名，项目副经理、技术负责人各一名。项目经理部下设四部一室（安质环保部、工程技术部、计划财务部、设备物资部、综合办公室）。作业层设专项作业队。施工组织机构见图3-01。项目经理技术负责人项目副经理设物部计财部安全环保部工程部办公室明挖施工作业队暗挖施工作业队图3-01 现场组织机构图（2）管理职责1）项目经理主持全面工作，全面履行项目合同，对工程安全、质量、环保、工期和成本控制负全责；负责项目经理部内部行政管理工作，包括人员调配、财务管理和对外协调等。分管办公室和计财部。2）项目副经理主抓生产进度、资源配置和作业队管理；负责组织指挥施工生产、各作业队的接口界面协调和内部考核；审批采购计划，主持对分供方的评选，审批机械设备配置计划。分管设物部。3）项目技术负责人全面负责技术管理，主持编制实施性施工组织设计；负责与业主、监理单位、设计单位、质量监督单位协调工作；编写有关成果报告，组织竣工文件的编制及验收交接工作。分管技术质量部。4）技术质量部组织设计文件会审，全面掌握施工图、合同技术规范；根据合同要求，编制实施性施工组织设计；负责工程测量、量测、试验、工序检查评定，配合设计、监理的工作；负责技术交底，提供技术指导。按照质量体系文件，全面开展各项质量活动。负责隐蔽工程的质量检查评定。5）计财部根据合同要求，结合实际，编制成本计划和资金使用计划，确定、分解成本控制目标；对支出作好分析预测，寻求挖潜和成本节约的可能性；负责向业主提供按合同文件规定的、必须递交的证明文件，办理工程款的收取、支付；办理验工计价和内部承包核算；负责合同管理，清算资料管理；保障资金调配和使用做到专款专用，严格按照财务管理制度开展工作。6）设物部负责材料和设备订货采购、租赁，为施工提供保障；编制材料、设备供应计划，经批准后负责实施；保管好一切材料、机电设备的资料和报告证件等，建立管理台帐，做好各项材料消耗和库存统计工作；制定物资设备管理标准和实施方法，对工程使用的材料、机电设备的质量和管理全负责；控制项目成本，制定（限）额发料标准和机械台班内部租赁收费标准，办理材料、机械成本核算和费用结算。7）安全环保部负责安全环保管理工作，主管安全生产保障计划的编制并检查落实，进行岗前安全教育培训、工作中日常安全检查及事故分析，协助办公室作好消防器材的日常检查工作，确保各类消防器材的完好和有效；制定安全、环保等管理细则和保证措施，组织处理安全环保事故。严格按北京市相关要求，做好环境保护和现场文明施工工作，对环境保护和文明施工进行有效的管理，确保各类环保指标符合标准要求。8）办公室办公室是项目经理部的综合性部门，主要负责项目的界面协调、地盘管理、对外联络、文秘、人事劳资、职工保险、治安保卫、消防、工地食堂以及内部行政事务。9）施工作业队本工程设2个作业队，即明挖施工作业队、暗挖施工作业队；作业队为直接生产单位，全面承担工程的施工。负责现场施工及机电设备的使用、保管、维修工作。按施工图、合同技术标准、技术交底书、施工计划、成本控制指标组织生产，对现场施工安全、工程质量、计划进度负责，服从项目经理部的统一指挥调度。3. 总体施工方案本工程分为明挖和暗挖两部分，采取分区平行施工作业。拟将明挖一次围挡，分段开挖、衬砌施工，流水作业，施工顺序是：土方开挖基坑围护基地处理结构衬砌竖井施工土方回填恢复原状路面。暗挖采用2个竖井（4#、5#竖井）作为施工的提升口，每个竖井分左、右两个面同时施工；暗挖施工采取单工序流水平行作业，施工顺序是：竖井开挖初支隧道开挖初支隧道二衬施工竖井二衬施工人行步道施工电缆支架安装竖井钢梯、平台和人孔施工。（1）明挖工序简述1）土方开挖：采用反铲挖掘机进行开挖，采取从南向北的顺序进行施工；对于开挖深度小于5.0m的基坑，采取放坡开挖，开挖坡度控制在不小于1：1；对于深度大于5.0m的基坑，在深度在5.0m以下采取放坡开挖+锚喷支护；开挖坡度控制在不小于1：0.5。开挖到距离底板不小于200mm高时，采取人工开挖，保证原状土的承载力。土方开挖采取随挖随运，现场不设置存渣场。2）结构施工：结构纵向分段从南向北施工，横向分底板垫层、结构底板、侧墙及顶板三层施工；结构分段长度不大于30m，同时考虑结构竖井进行适当调整，共分5段施工完成；钢筋工厂加工、现场绑扎，满堂红脚手架+组合钢模板，泵送商品混凝土。混凝土养护采取蓄热或者搭设暖棚。附属结构（竖井）与结构同时施工，并筒适时滞后完成。3）土方回填：回填采用机械施工，人工配合，分层分段进行，回填土选用粘土；每层厚度不大于200mm，纵向分段长度与结构分段长度对应；在地面500mm内必须采用种植土。夯实采用小型蛙式夯机+人工夯实。（2）各主要工序简述：1）竖井施工：采用明挖顺作法施工。在场地整平后安装提升龙门架，而后向下开挖到锁口圈位置标高，进行锁口圈浇筑；随后分块分层进行竖井开挖初支施工，竖井封底，并开挖集水坑；从下而上分段进行竖井二衬施工，适时施工平台和爬梯，最后完成盖板且砌筑人孔。2）隧道开挖及初支：采用正台阶法施工。采取一侧隧道先行，另一侧隧道紧后，两者保持相差10m以上的安全距离进行隧道的开挖及初支施工；隧道贯通前10m进行两侧隧道复核，停止一侧隧道开挖，采取单头掘进，确保贯通进度。隧道施工采取洞内注浆止水配合抽排引水施工。3）隧道二衬施工：隧道分底板、拱墙二次浇筑施工。左、右侧隧道贯通后初支验收合格后，进行二衬施工；采用组合定型钢模板+满堂红碗扣式脚手架支撑体系，泵送商品混凝土，人工振捣；由隧道中部向竖井口初衬，初衬前作好电缆支架预埋件的安装。4）附属工程施工：主要含人行步道、电缆支架、竖井钢平台和钢梯以及竖井井盖的施工。附属工程在主体结构施工时及时预埋、主体结构完成后统一施工。5）超前加固：暗挖地段采用超前小导管注浆超前加固，下穿管线部位采用小导管全断面注浆超前加固措施；注浆根据地层可采用水泥水玻璃双液浆、改性水玻璃或者化学浆液。6）土方开挖：采用人工开挖；竖井分层分侧开挖，隧道采用环形开挖留核心土。7）混凝土：喷混凝土采用湿喷技术，模筑混凝土采用泵送商品混凝土。8）提升与洞内运输：每个竖井提升采用一台8t电动葫芦，洞内运输采用人力手推车运输方式。第5章 施工现场地平面布置1. 布置原则本标段位于友谊路（上井路）东侧，施工范围内主要为少量未拆迁的建筑物和绿化带；暗挖施工场地不占用房屋，布置在绿化带内；明挖场地需要拆除部分方砖步道。场地布置原则如下： （1）根据现场施工总体安排及交通运营的需要，充分利用规划用地界，施工临时用地以满足施工生产和现场管理为主，少干扰既有道路和周边交通。（2）减少现场施工用地，减少拆迁量、人工住宿、生活设施、构件及钢筋加工建议设在暗挖场地内，如果占用绿化用地有困难，考虑异地安排。（3）充分考虑市容及环境保护，施工设施布置在满足生产规模和施工工艺的要求下，做到紧凑美观、安全防火。（4）充分利用既有交通，减少施工临时便道工程。（5）采用高新吸音材料，降低施工噪音污染。2.施工现场总平面布置临时用地计划见表5-1，施工场地平面布置详图见图5-15-3。3.主要临时设施安排（1）施工围挡为便于对本工程施工现场进行管理，本标段的施工现场均实行封闭室管理，采用硬式围挡，围挡统一采用宽0.8m、高2m波纹板，下砌25cm高的砖墙基础，波纹板的颜色保持与周围环境协调一致。围挡板采用42钢管固定，管间用扣件连接。施工场地挂六牌一图，按规定要求标明主要内容。表5-1 临时用地计划表招标工程名称：航天城110kV送电工程（第二标段）用途面积（m2）位置占用时间一、明挖段场地2400友谊路西侧100天临时弃渣场100友谊路西侧2008.1.20-2008.4.28砂场9友谊路西侧2008.1.20-2008.4.28石场9友谊路西侧2008.1.20-2008.4.28水泥库12友谊路西侧2008.1.20-2008.4.28空压机房9友谊路西侧2008.1.20-2008.4.28配电室12友谊路西侧2008.1.20-2008.4.28搅拌站9友谊路西侧2008.1.20-2008.4.28料库20友谊路西侧2008.1.20-2008.4.28办公室12友谊路西侧2008.1.20-2008.4.28钢筋加工场150友谊路西侧2008.1.20-2008.4.28宿舍34友谊路西侧2008.1.20-2008.4.28门卫室4友谊路西侧2008.1.20-2008.4.28二、4#竖井场地400友谊路西侧100天临时弃渣场25友谊路西侧2008.1.20-2008.4.28砂场9友谊路西侧2008.1.20-2008.4.28石场9友谊路西侧2008.1.20-2008.4.28水泥库12友谊路西侧2008.1.20-2008.4.28空压机房9友谊路西侧2008.1.20-2008.4.28配电室12友谊路西侧2008.1.20-2008.4.28搅拌站8友谊路西侧2008.1.20-2008.4.28用途面积（m2）位置占用时间料库12友谊路西侧2008.1.20-2008.4.28办公室12友谊路西侧2008.1.20-2008.4.28值班室12友谊路西侧2008.1.20-2008.4.28宿舍90友谊路西侧2008.1.20-2008.4.28门卫室4友谊路西侧2008.1.20-2008.4.28二、5#竖井场地300友谊路西侧100天临时弃渣场25友谊路西侧2008.1.20-2008.4.28砂场9友谊路西侧2008.1.20-2008.4.28石场9友谊路西侧2008.1.20-2008.4.28水泥库12友谊路西侧2008.1.20-2008.4.28空压机房9友谊路西侧2008.1.20-2008.4.28配电室12友谊路西侧2008.1.20-2008.4.28搅拌站6友谊路西侧2008.1.20-2008.4.28料库20友谊路西侧100天办公室12友谊路西侧2008.1.20-2008.4.28值班室12友谊路西侧2008.1.20-2008.4.28门卫室4友谊路西侧2008.1.20-2008.4.28 注：投标人应逐项填写本表，指出全部临时设施用地面积以及详细用途。（2）施工便道本标段东侧为友谊（土井）路，且与邓庄路交叉，交通便利，场地规划时充分利用既有道路，场地内修5米宽、20cm厚C20砼道路作为施工便道，并与既有道路顺接。施工便道在大门口位置设洗车槽和沉淀池，施工、生活污水经沉淀池沉淀后排入市政污水管道。（3）生产、生活房屋生产、生活房屋本着安全适用、布局合理、标准统一的原则进行建设布置。因施工场地的限制，现场只设置值班室；生产用房中空压机房、料库等采用砖墙石棉瓦屋顶结构；其余生产房屋采用简易棚架石棉瓦屋顶结构；对于有防火要求用房，则按要求调整房屋结构，并按规定配备消防设施和器材。生活办公房采用就近租房。本标段的工程检验和试验拟委托就近的具有相应资质的试验室，并报监理工程师许可；在施工现场建立标养室，负责现场材料的取样及测试，并对机具和测量仪器检查，有效控制各项工程质量。（4）施工用水施工用水从指定的接入点接入。综合考虑到消防用水的储备，选择80主供水管进入各施工场地，并选用适当的支管引入生产、生活区域。（5）施工用电施工用电从指定变压器的接入点接入。施工用电采用三相五线制供电系统，变压器输出端设总控制箱，各施工作业面设分控制箱，通过电缆输电至各用电地。另外，配备一台250kVA的内燃发电机，以备停电急用。（
