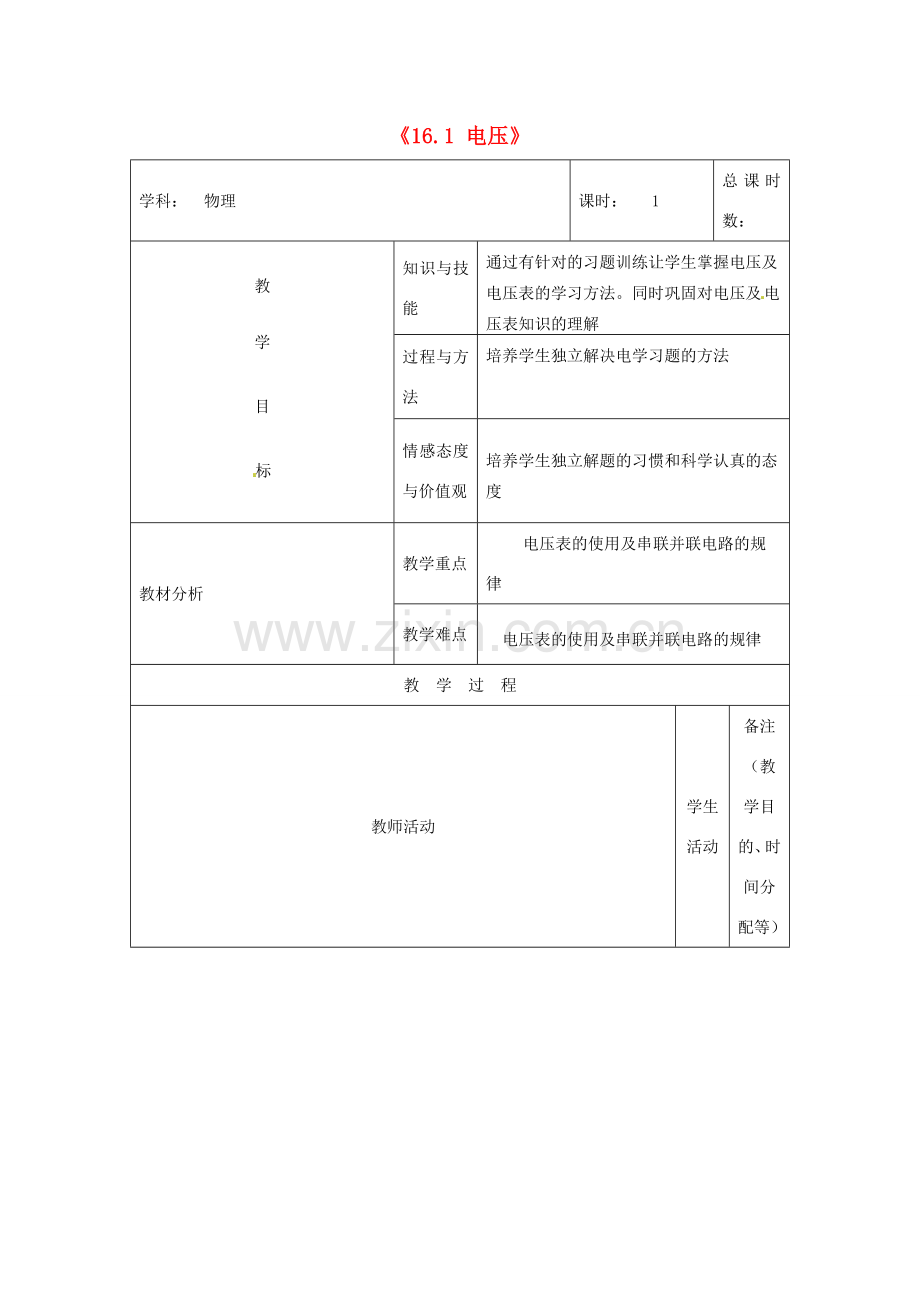

《16.1 电压》
学科： 物理
课时： 1
总课时数：
教

学

目

标
知识与技能
通过有针对的习题训练让学生掌握电压及电压表的学习方法。同时巩固对电压及电压表知识的理解
过程与方法
培养学生独立解决电学习题的方法

情感态度与价值观
培养学生独立解题的习惯和科学认真的态度
教材分析
教学重点
电压表的使用及串联并联电路的规律
教学难点
　电压表的使用及串联并联电路的规律
教　学　过　程
教师活动
学生活动
备注（教学目的、时间分配等）
　课前导言：先复习电压及电压表的知识提纲：

下面针对电压表，并串联电路设计习题：
电压表是测量电路两端电压的仪表，也是初中阶段重要的测量工具之一。使用电压表时一定要注意以下几点：1．电压表要关联在被测电路中；2．必须使电流从电压表的“+”接线柱流入，从“—”接线柱流出；3．被测电压不能超过电压表的量程。
 例如．在图1所示的电路图中，能用电压表正确测出灯Ll两端电压的是（    ）

 解析：要测出灯Ll两端电压，须将电压表与灯Ll并联，同时还要注意到正负接线柱是否连接正确。图A中电压表测L1与L2串联后的总电压（电源电压）；图B中电压表测L1两端电压且正负接线柱连接正确；图C中电压表测L2两端电压；图D中电压表测L1两端电压但正负接线柱连接错误。本题的正确答案为B。
　　一、考查电压表的连接方式
　　例1  如图1所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。

　　分析：为便于说明，把图1中的各元件标上符号，如图2所示。首先要知道，电流总是从电源的正极流向负极。其次应明确，要使灯L1发光，必须有电流通过L1。这样通过L1的电流方向为：从正极依次经过开关S、L1、L1的左端、a，回到负极。这样，因L1与a串联，因此a不可能是电压表（电压表必须与用电器并联），只能是电流表或灯泡。假设a是灯泡，则b应是电流表，这样电流表就会把电源两极直接相连，造成短路。所以，a只能是电流表，b就是灯泡，c是电压表。

　　答案：如图3所示。
　　反思：这类题目能综合考查学生的电路识别能力，电流表、电压表的连接方式，及分析、推理能力。其中假设法是解决这类问题的有效方法。
 　二、明确电压表的两个量程
 　例2  小明按如图4甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图4乙所示，造成这一现象的原因是（    ）

　　A．可能Ｌ1开路

　　B．可能Ｌ2短路

　　C．可能 V1和V2所选量程不相同，Ｌ1短路

　　D．可能V1和V2所选量程不相同，电路各处完好

　　分析：从图4甲看出，灯泡L1、L2串联，V1、V2分别测量L2和电路的总电压。根据串联电路中总电压等于各部分电压之和，V1的示数应大于V2。题目中“V1和V2的指针位置完全一样”，容易使学生联想到它们的数值相同，但这是先入为主的错误。注意到电压表接线柱接入电路的方法不同，量程也不同，所以尽管V1和V2的指针位置完全一样，但读数不同。结合图4乙可判断L1数值为10V，L2数值为2V。

　　A、B、C选项中的情况是否有可能出现呢？如果Ｌ1开路，则V1测量的是电源电压，V2则因开路测不到电压。若Ｌ2短路，则V2电压为0。若Ｌ1短路，则V2测量的也为电源电压。这些都与题目中的情况不符，因而都不可能出现。

　　答案：D

　　反思：分析电路问题首先要判断用电器的连接方式，其次再用相应的电流或电压规律分析解决问题。

　　三、判断电压表的测量对象

　　例3  在如图5（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图5（b）所示，则灯泡L1和L2两端的电压分别为（    ）

　　A．5．6V  1．4V

　　B．7V  1．4V

　　C．1．4V  7V

　　D．1．4V  5．6V

　　分析：从图5（a）容易看出，L1与L2组成串联电路，电压表V1测量的是电源的电压。电压表V2与L1和电源并联，它是否测量L1与电源的电压之和呢？当然不会是，因为任何电路两端的电压都不会超过电源电压。那么V2测量的是谁的电压呢？把V2左右的两个分支点再向下滑动，容易看出，V2测量的就是L2的电压。这样，V1使用的量程应该是15V，此时示数为7V；V2使用的量程应是3V，此时示数为1．4V。L1的电压为7V-1．4V=5．6V。

　　答案：A

　　反思：判断电压表的测量对象，常采用“滑移法”，即电压表的两个接线柱可以在电路中的导线上自由滑动，直到找到与它直接并联的用电器或电源。有一条要特别注意，电压表决不能测量用电器与电源的电压之和，换句话说，它不能测量包含电源和用电器的电压。
　　四、由电压表判断电路故障
　　例4  如图6是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是

 　A．L1断路             　B．L1短路
 　C．L2断路             　D．L2短路
　　分析：由题目和图6看出，灯L1和L2串联，又电流表有读数，说明电路中没有出现断路．从图6看出电压表测量L1的电压（道理同例3），它也有读数，说明L1不会短路，所以故障原因是L2短路。
 　答案：D
 二、串并联电路中电压特点
 1．串联电路中总电压等于各部分电压之和；2．并联电路中各支路两端的电压都相等。
 　题2．把两只灯泡并联后接到电源上，闭合开关，发现灯泡L1比L2亮，则下列说法正确的是（    ）
 　A．通过L1的电流大                B．通过L2的电流大
 　C．L1两端的电压大                 D．L2两端的电压大
 　解析：题中两只灯泡并联，可知两灯两端的电压是相等的，C与D两个选项可先排除；在电压相等的情况下，灯泡L1比L2亮，说明通过L1的电流大，选A。

！

4分钟

3分钟

6分钟

2分钟

9分钟

10分钟

8分钟

3分钟
板书：
教学后记：
