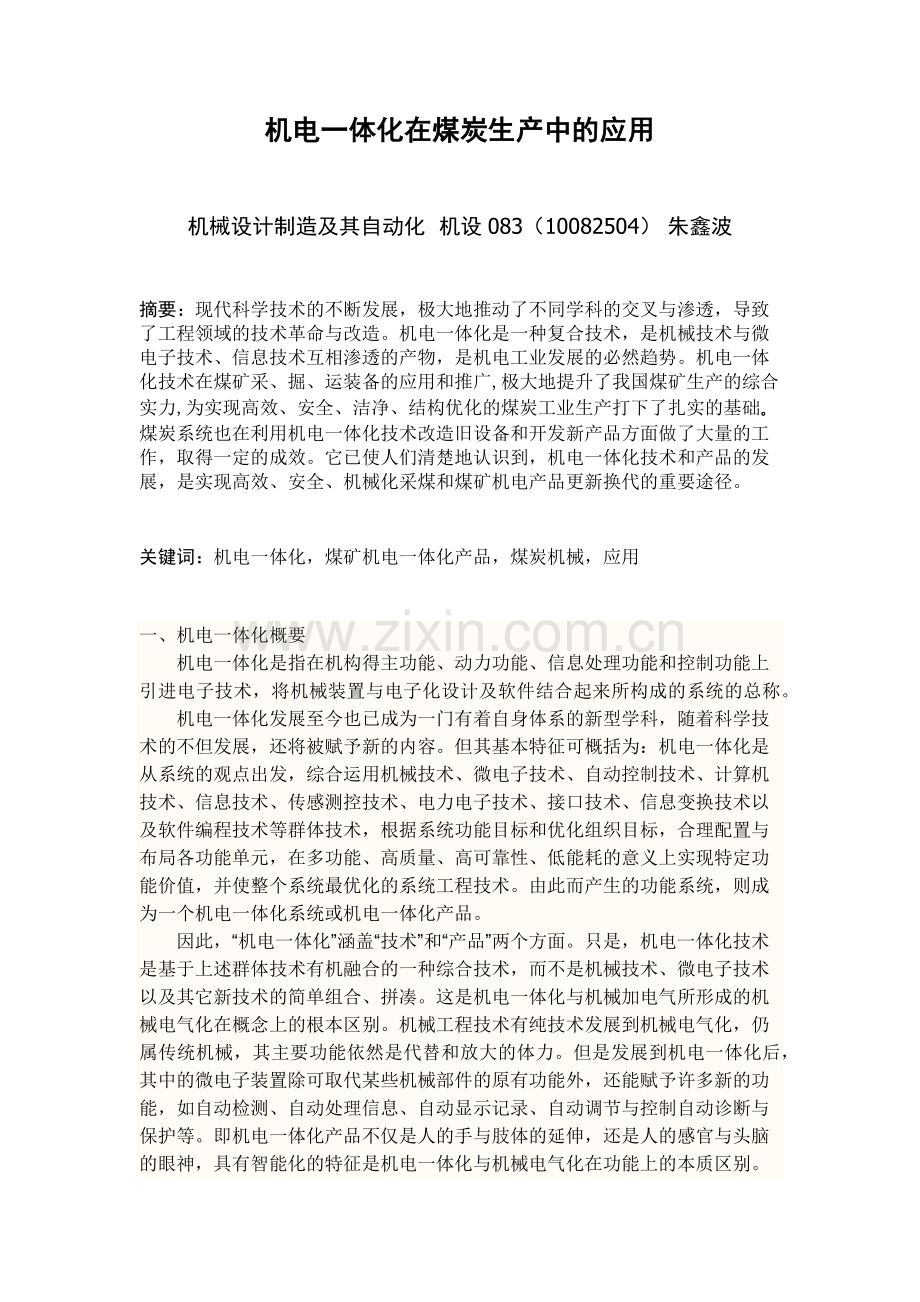

机电一体化在煤炭生产中的应用.docx

机电一体化在煤炭生产中的应用机械设计制造及其自动化 机设083（10082504） 朱鑫波摘要：现代科学技术的不断发展，极大地推动了不同学科的交叉与渗透，导致了工程领域的技术革命与改造。机电一体化是一种复合技术，是机械技术与微电子技术、信息技术互相渗透的产物，是机电工业发展的必然趋势。机电一体化技术在煤矿采、掘、运装备的应用和推广,极大地提升了我国煤矿生产的综合实力,为实现高效、安全、洁净、结构优化的煤炭工业生产打下了扎实的基础。煤炭系统也在利用机电一体化技术改造旧设备和开发新产品方面做了大量的工作，取得一定的成效。它已使人们清楚地认识到，机电一体化技术和产品的发展，是实现高效、安全、机械化采煤和煤矿机电产品更新换代的重要途径。关键词：机电一体化，煤矿机电一体化产品，煤炭机械，应用一、机电一体化概要机电一体化是指在机构得主功能、动力功能、信息处理功能和控制功能上引进电子技术，将机械装置与电子化设计及软件结合起来所构成的系统的总称。 机电一体化发展至今也已成为一门有着自身体系的新型学科，随着科学技术的不但发展，还将被赋予新的内容。但其基本特征可概括为：机电一体化是从系统的观点出发，综合运用机械技术、微电子技术、自动控制技术、计算机技术、信息技术、传感测控技术、电力电子技术、接口技术、信息变换技术以及软件编程技术等群体技术，根据系统功能目标和优化组织目标，合理配置与布局各功能单元，在多功能、高质量、高可靠性、低能耗的意义上实现特定功能价值，并使整个系统最优化的系统工程技术。由此而产生的功能系统，则成为一个机电一体化系统或机电一体化产品。因此，“机电一体化”涵盖“技术”和“产品”两个方面。只是，机电一体化技术是基于上述群体技术有机融合的一种综合技术，而不是机械技术、微电子技术以及其它新技术的简单组合、拼凑。这是机电一体化与机械加电气所形成的机械电气化在概念上的根本区别。机械工程技术有纯技术发展到机械电气化，仍属传统机械，其主要功能依然是代替和放大的体力。但是发展到机电一体化后，其中的微电子装置除可取代某些机械部件的原有功能外，还能赋予许多新的功能，如自动检测、自动处理信息、自动显示记录、自动调节与控制自动诊断与保护等。即机电一体化产品不仅是人的手与肢体的延伸，还是人的感官与头脑的眼神，具有智能化的特征是机电一体化与机械电气化在功能上的本质区别。二、机电一体化的核心技术 机电一体化包括软件和硬件两方面技术。硬件是由机械本体、传感器、信息处理单元和驱动单元等部分组成。因此，为加速推进机电一体化的发展，必须从以下几方面着手。 （一）机械本体技术 机械本体必须从改善性能、减轻质量和提高精度等几方面考虑。现代机械产品一般都是以钢铁材料为主，为了减轻质量除了在结构上加以改进，还应考虑利用非金属复合材料。只有机械本体减轻了重量，才有可能实现驱动系统的小型化，进而在控制方面改善快速响应特性，减少能量消耗，提高效率。 （二）传感技术 传感器的问题集中在提高可靠性、灵敏度和精确度方面，提高可靠性与防干扰有着直接的关系。为了避免电干扰，目前有采用光纤电缆传感器的趋势。对外部信息传感器来说，目前主要发展非接触型检测技术。 （三）信息处理技术 机电一体化与微电子学的显著进步、信息处理设备（特别是微型计算机）的普及应用紧密相连。为进一步发展机电一体化，必须提高信息处理设备的可靠性，包括模/数转换设备的可靠性和分时处理的输入输出的可靠性，进而提高处理速度，并解决抗干扰及标准化问题。 （四）驱动技术 电机作为驱动机构已被广泛采用，但在快速响应和效率等方面还存在一些问题。目前，正在积极发展内部装有编码器的电机以及控制专用组件-传感器-电机三位一体的伺服驱动单元。 （五）接口技术 为了与计算机进行通信，必须使数据传递的格式标准化、规格化。接口采用同一标准规格不仅有利于信息传递和维修，而且可以简化设计。目前，技术人员正致力于开发低成本、高速串行的接口，来解决信号电缆非接触化、光导纤维以及光藕器的大容量化、小型化、标准化等问题。 （六）软件技术 软件与硬件必须协调一致地发展。为了减少软件的研制成本，提高生产维修的效率，要逐步推行软件标准化，包括程序标准化、程序模块化、软件程序的固化、推行软件工程等。三、机电一体化在煤炭生产中的应用煤矿机电一体化产品是把各项高新技术融于一体的高科技产品，其主要技术包括：微电子、计算机、自动控制、人工智能、传感产品可靠性等等，这些都是科技高速发展的热门技术。在煤矿企业中，开始利用机电一体化技术对煤炭系统进行改造旧设备和开发新产品，并取得了巨大的成功，这让人们清楚地意识到，机电一体化技术和产品的发展是实现高效、安全、机械化采煤和煤矿机电产品更新换代的重要途径。 3.1矿井运输提升产品的应用在煤矿生产中，因为现代化煤矿发展的需要，对煤矿机械化采煤提出更高的要求，那么随之对井下、井上的运输和提升系统的要求也就越来越高。如今，对于国外一些采煤技术比较先进的国家，煤矿井下大巷的运输系统大多是采用带式运输机，他们基本上是采用直流式交流变频装置驱动方式，主要以电力电子器件为核心。在英国和意大利等国家，高性能、高可靠性的磁阻电机在煤矿提升系统中也得以应用。还有德国自主研发的内装式交交变频调速提升机，它采用机电一体化技术把电机和滚筒做成一体，这样的融合技术不论在机械结构设计方面还是在电气控制系统方面在世界上都处于领先地位。 在我国，大多数煤矿井下生产已经实现了皮带化，采用大巷强力带式运输机运输的方式也非常普遍。另外，计算机控制系统发展也非常迅速，它们具有很多种及时故障诊断和自我保护等功能，如应用过程中的轴承温度、倒转、跑偏及断带等故障，可能在某些方面没有面面俱到，在使用上还不能满足一些功能，但是从发展的角度看问题，这的确是一个很好的开始。目前，我国直径在两米以上的提升机有1700多台，其中90%为交流提升机，并且均是采用转差功率消耗型的转子串电阻调速，电控系统部分绝大多数仍采用继电器接触器系统，只有一小部分采用可控制编程器。直流提升机多数为发电机拖动，虽有部分可控硅供电系统，也均为模拟量控制。而PLC可编程控制器使用比较简单，程序设计起来也比较容易，不需要一些复杂的输入输出接口装置，抵抗外界的干扰能力也很强，因此，它能在环境比较恶劣的情况下进行长时间工作。3.2综合机械化采煤1970年，我国自主设计制造装配了第一套综合机械化采煤工作面，并在大同矿务局进行试验使用，一直试验使用到80年代后期，这项技术的使用标志着我国的煤矿综合机械化采煤有了重大的突破性发展，推动了煤矿自动化的发展进程，同样，采煤机也由液压牵引开始转向电牵引；液压支架的控制系统也逐渐向计算机化发展，以计算机为核心，采用电液控制，移架自动化得以实现。另外，对工作面刮板运输机也进行了微机监控装置的配置，实现计算机自动化控制。机电一体化技术在综合机械化采煤中的应用，使设备动作趋于协调，且安全性、可靠性大为提高，操作性能更加完善，为煤炭企业带来了更高的经济效益。3.3矿井安全生产监控系统从多数煤矿使用监控系统的效果来看，还存在一些问题，但是主要问题是传感器的不足，并且使用过程中，其稳定性相对较差，使用寿命不足，一些研究所和使用单位在这方面进行了大量的研究，对一些关键技术也实施多次再设计改进措施，但仍然没有得到预期的效果，因此这些在实际现场应用率不是很高。在国外，由于计算机网络软硬件技术发展很快，运行速度和质量也在不断提高，传输介质由同轴电缆发展到光缆，信息媒体由字符发展到声像，煤矿的安全监控系统有了很大的发展，他们的机电一体化技术在监控系统上的应用已有了非常高的水平。我国煤矿安全生产监控系统是煤炭行业内部机电一体化技术推广应用最快的产品，一些高校、科研所和企业正在研究和生产煤矿安全生产监控系统。 3.4机电一体化技术在采煤机中的应用电牵引采煤机是机电一体化技术在采煤机的一个典型应用。与液压牵引相比，它具有一下特点:良好的牵引特性:可以在采煤机前进时提供牵引力，使其克服阻力移动，也可以在采煤机下滑时进行发电制动，向电网反馈电能。可用于大倾角煤层:牵引电动机轴端装有停机时防止机器下滑的制动器，因为它的设计制动力矩为电动机额定转矩的1.62.0倍，所以电牵引采煤机可用在4050倾角的煤层，而不需要其它防滑装置。运行可靠，使用寿命长，电牵引和液压牵引不同，前者除电动机的电刷和整流子有磨a损外，其它元件均无磨损，因此工作可靠，故障少，寿命长，维修工作量小。反应灵敏，动态特性好:电控系统能及时调整各种参数，防止采煤机超载运行。结构简单、效率高:电牵引采煤机机械传动结构简单、尺寸小、重量轻，电能转换为机械能只做一次转换，效率可达99%，而液压采煤机的效率只有65%-70%左右。 1991年煤炭总院上海分院与波兰玛克公司合作，研制成功我国第一台采用交流变频调速MG344-PWD型薄煤层强力爬底板电牵引采煤机以来，我国的电牵引采煤机有了较快的发展。国内上海天地公司、太原矿山机械厂、西安煤机厂、鸡西煤机厂等都生产交流变频和直流电牵引采煤机，而且得到了广泛的应用。经过近20年的研制开发，我国的电牵引采煤机一逐步走向成熟，为煤矿生产技术的进步起到了积极的推动作用。 3.4机电一体化技术在带式输送机中的应用带式输送机由于长距离连续输送、输送量大、运行可靠、效率高和易于实现自动化等特点，已成为我国煤矿井下原煤输送系统的主要运输设备。因此，成为近几年来机电一体化技术的研究重点。目前主要采用机、电、液一体化的CST可控软启动装置。它是一种专门为平滑起动运送大惯性载荷，如煤炭或金属矿石的长距离皮带运输机而设计的软驱动装置。一条皮带运输机可以由一台或几台CST驱动。由于尚未解决动态分析和在线监控技术以及启动延迟技术，我国带式输送机的中间驱动点不能不知过多，一般为3点驱动，这样就限制了输送机的单机长度和运量。而且，输送机的监控设备功能少、可靠性较差、灵敏度和寿命都较低，和发达国家相比存在显著的差距。3.5其他煤矿机电一体化装置液压支架则向电液控制方向发展，将计算机技术与液压控制有机结合，实现定压双向邻架或成组自动移架，避免对顶板和支架产生冲击载荷。我国神华集团大柳塔矿采用从德国和美国引进的电液控制的支架，移架速度为68s/架，最快的移架速度达3s/架。电液控制装置还可检测支架的工作状态。 煤矿供电的特点是供电要可靠，质量要高，能满足大功率设备的要求。因此应该推广节能型产品。高压开关柜采用维护量小，使用寿命长的真空开关。采用集中补偿和就地补偿相结合的办法提高功率因数，减少供电系统无功电流，减少无功功率损耗。目前高、低开关柜普遍采用了“微机保护”，具备网络功能，可以实现远程遥控、遥测、遥信和遥调。四、对我国煤矿机电一体化技术的思考 在20世纪，我国煤矿机电一体化技术(产品)取得了较大的发展，机电一体化技术应用到了煤矿每个环节，但相对国外先进煤矿还是比较落后的。因此，要让我国煤矿机电一体化技术达到世界先进技术水平，必须掌握信息时代机电一体化技术的特点和相关技术发展的动态。 应提高我国煤矿机电一体化产品的规范化、标准化、系列化和通用化的程度；以计算机为机电一体化的核心装置，因为计算机运算和存贮能力非常强，且体积和功耗小，更加适合于工作空间狭小的煤矿机电一体化产品，在设计煤矿机电一体化产品时，应尽可能的选用功能强大的嵌入式计算机，从而保证工作性能更可靠；对于新开发的煤矿机电一体化产品应具有通信功能，同时，要选用很好的开放性和高可靠性的通信模块，方便与控制网络进行连接通信控制；煤矿机电一体化产品需要达到智能化发展水平，能判断机电设备和周围环境的状态，使设备能自动适应环境并以最优的状态工作，同时能快速地对所采集的参数进行分析，从而对故障进行诊断，再根据这些诊断结果对以后工作过程中的故障进行预测；要对矿用传感器进行深入研究和开发，提高矿用传感器的可靠性和使用寿命，同时考虑传感器的数字化、集成化、智能化和多维化，使矿用传感器在比较恶劣的工作环境下进行信号的测量，并保证其测量准确度，并具有自校正、自诊断、状态识别和自我调节等功能；要关注国内外高新技术的发展，将那些适于煤矿井下工作环境的高新技术用于煤矿机电一体化产品，从而提高煤矿现代化，达到煤矿自动化生产。 五、结束语 近年来，随着微电子技术、计算机技术、软件技术、传感器技术和自动化技术的飞快发展，信息流成为机电一体化的主要特色。其产品实现自动化、数字化、智能化，在性能和功能方面均实现了质的飞跃。因此，机电一体化技术是企业信息化的重要支撑技术，是矿山综合自动化的基础。机电一体化技术在煤矿采、掘、运装备的应用和推广，极大地提升了我国煤矿生产的综合实力，为实现高效、安全、洁净、结构优化的煤炭工业生产打下了扎实的基础。煤矿机电一体化技术是煤矿综合自动化的发展基础，更是煤矿企业信息化建设的重要支撑技术，煤矿机电一体化技术在采、掘、运、装备等方面的应用和推广，大力地推动我国煤矿综合生产力，同时，为实现安全、高效、洁净、结构优化的现代化、高科技煤炭工业生产打下了坚实的基础。 参考文献： 1 宋云夺.光机电一体化业的未来J.光机电信息 2003,122 张念超.我国煤矿机电一体化技术的发展现状浅析J.学术探讨2008,8 3 程炜. 无人化是煤炭信息化的主要目标N.中国电子报2008,10 4 李运华.机电控制M.北京航空航天大学出版社 2003. 5 芮延年.机电一体化系统设计M.北京机械工业出版社 2004. 6 王中杰,余章雄,柴天佑.智能控制综述J.基础自动化 2006(6). 7 章浩,张西良,周士冲.机电一体化技术的发展与应用J.农机化研究 2006(7). 8 梁俊彦,李玉翔.机电一体化技术的发展及应用J.科技资讯 2007(9).
