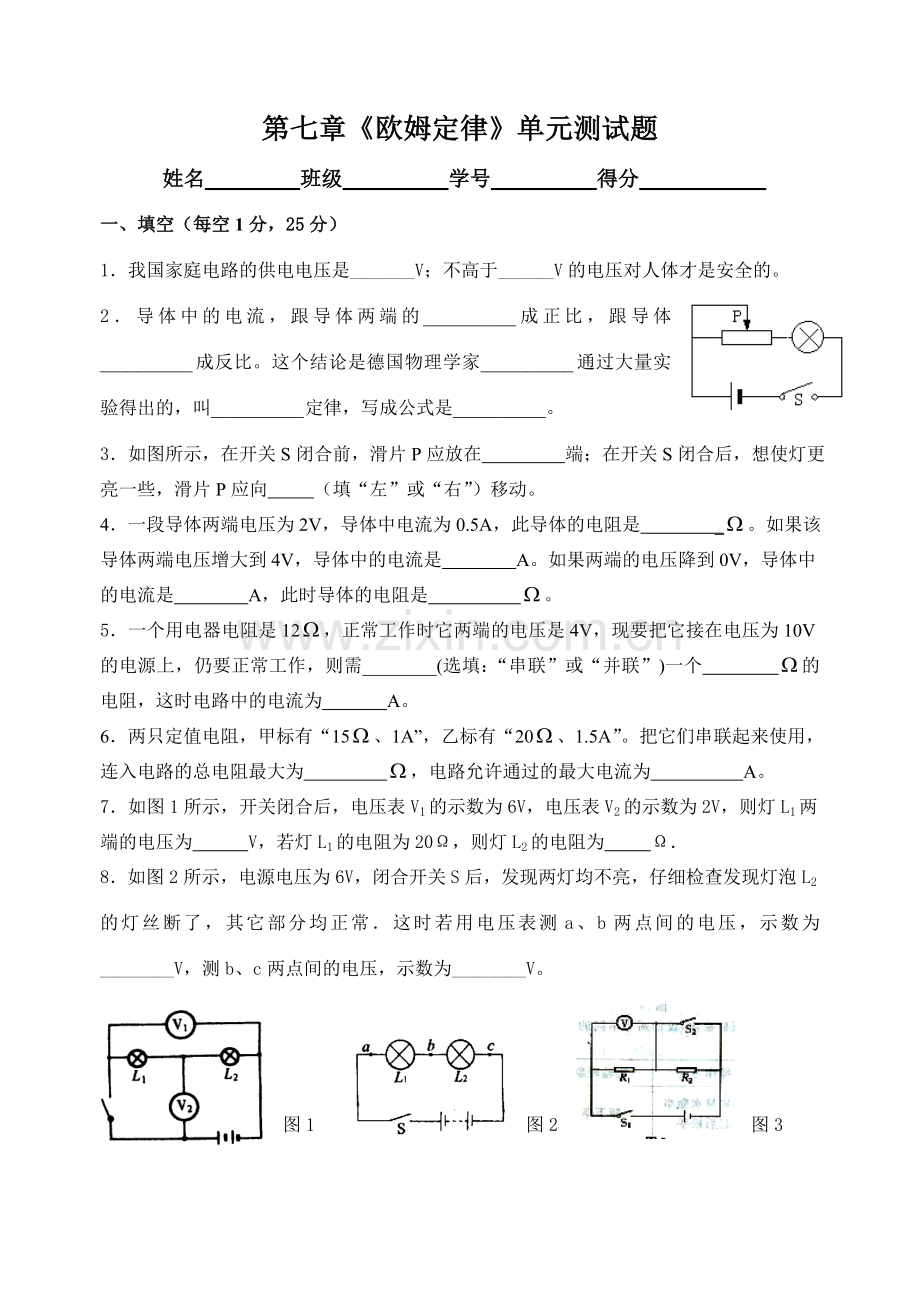

第七章《欧姆定律》单元测试题
姓名 班级 学号 得分
一、填空（每空1分，25分）
1．我国家庭电路的供电电压是_______V；不高于______V的电压对人体才是安全的。
2．导体中的电流，跟导体两端的__________成正比，跟导体__________成反比。这个结论是德国物理学家__________通过大量实验得出的，叫__________定律，写成公式是__________。
3．如图所示，在开关S闭合前，滑片P应放在 端；在开关S闭合后，想使灯更亮一些，滑片P应向 （填“左”或“右”）移动。
4．一段导体两端电压为2V，导体中电流为0.5A，此导体的电阻是 _。如果该导体两端电压增大到4V，导体中的电流是 A。如果两端的电压降到0V，导体中的电流是 A，此时导体的电阻是 。
5．一个用电器电阻是12，正常工作时它两端的电压是4V，现要把它接在电压为10V的电源上，仍要正常工作，则需________(选填：“串联”或“并联”)一个 的电阻，这时电路中的电流为 A。
6．两只定值电阻，甲标有“15、1A”，乙标有“20、1.5A”。把它们串联起来使用，连入电路的总电阻最大为 ，电路允许通过的最大电流为 A。
7．如图1所示，开关闭合后，电压表V1的示数为6V，电压表V2的示数为2V，则灯L1两端的电压为 V，若灯L1的电阻为20Ω，则灯L2的电阻为 Ω．
8．如图2所示，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L2的灯丝断了，其它部分均正常．这时若用电压表测a、b两点间的电压，示数为________V，测b、c两点间的电压，示数为________V。

图1 图2 图3

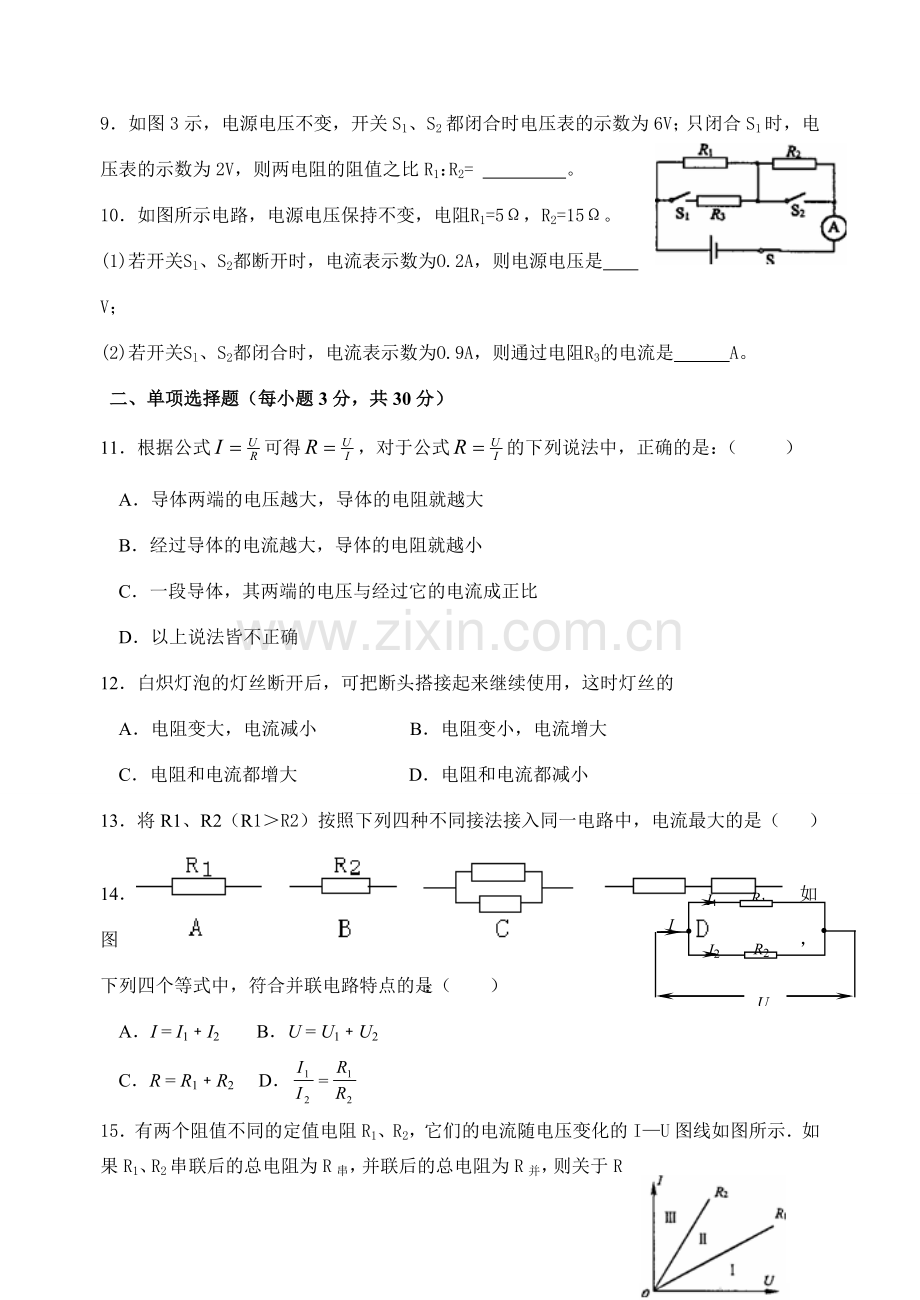

9．如图3示，电源电压不变，开关S1、S2都闭合时电压表的示数为6V；只闭合S1时，电压表的示数为2V，则两电阻的阻值之比R1：R2= 。
10．如图所示电路，电源电压保持不变，电阻R1=5Ω，R2=15Ω。
(1)若开关Sl、S2都断开时，电流表示数为O.2A，则电源电压是 V；
(2)若开关Sl、S2都闭合时，电流表示数为O.9A，则通过电阻R3的电流是 A。
二、单项选择题（每小题3分，共30分）
11．根据公式可得，对于公式的下列说法中，正确的是：（ ）
A．导体两端的电压越大，导体的电阻就越大
B．经过导体的电流越大，导体的电阻就越小
C．一段导体，其两端的电压与经过它的电流成正比
D．以上说法皆不正确
12．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的
A．电阻变大，电流减小 B．电阻变小，电流增大
C．电阻和电流都增大 D．电阻和电流都减小
13．将R1、R2（R1＞R2）按照下列四种不同接法接入同一电路中，电流最大的是（ ）

R1
I1
I2
I
U
R2
14．如图，下列四个等式中，符合并联电路特点的是：（ ）
A．I = I1﹢I2 B．U = U1﹢U2
C．R = R1﹢R2 D．
15．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、Ｒ并的I—U图线所在的区域，下列说法中正确的是（ ）
A．R串在Ⅱ区域，R并在Ⅲ区域
B．R串在Ⅲ区域，R并在Ⅰ区域
C．R串在Ⅰ区域，R并在Ⅱ区域
D．R串在Ⅰ区域，R并在Ⅲ区域
16．一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是
A．将两个4欧的电阻串联起来　　 B．将两个10欧的电阻并联起来
C．将两个4欧的电阻并联起来　　 D．将两个10欧的电阻串联起来
17．如图所示，电源电压恒定不变，当S闭合，滑动变阻器的滑片向右移动过程中，下列说法正确的是 ( )
A．灯泡变亮，电压表读数不变 B．灯泡变暗，电压表读数变小
C．灯泡变亮，电压表读数变大 D．灯泡变亮，电压表读数变小
18．如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现Uab=0，Ubc=6V，Udc=0,若电路中只有一处故障，则其故障原因可能是
A. 小灯泡灯丝断了 B.小灯泡被短路了
C.开关接触不良，断路了 D.电流表断路了
19．电阻接在电压为U的电源两极上，中的电流为I。当将另一电阻和同时接入该电源两极后，中的电流变为4I/5。设电源电压不变，则电阻和的阻值关系是（ ）
A． B． C． D．
S
A1
A2
V
L
R1
R2
P
20．如图所示电路中电源电压不变，当S闭合，且滑片P 向左滑动时，各电表示数的变化情况是：（ ）
A．A1表读数不变、A2表读数变小、V表读数变小
B．A1表读数变大、A2表读数变大、V表读数不变
C．A1表读数变小、A2表读数变大、V表读数变大
D．A1表读数不变、A2表读数变大、V表读数不变
三、实验探究题（每空2分，共30分）
21．在“探究电阻上的电流跟电压的关系”的过程中，一些同学作出了以下猜想：
猜想A：加在电阻两端的电压越大，通过的电流越小；
猜想B：加在电阻两端的电压越大，通过的电流越大；
猜想C：加在电阻两端的电压增大，通过的电流不变。
为了验证上述猜想是否正确，小明用定值电阻和一个电压恒定的电源，及有关的实验器材，设计了电路，按实验要求分别测出有关的物理量。
（1）为了完成该实验，需要的测量仪表是____ __、_____ ___。
（2）表中是小明在实验中测出的数据，其中R为定值电阻，阻值分别为20Ω、10Ω和5Ω，U是电阻R两端的电压，I是通过电阻R的电流。
实验序号
R/Ω
U/V
I/A
1

R=20Ω
1
0.05
2
2
0.1
3
3
0.15
4
R=10Ω
1
0.1
5
2
0.2
6
3
0.3
7
R=5Ω
1
0.2
8
2
0.4
9
3
0.6

通过分析比较实验序号_______________的数据，可知猜想_________是正确的。（填“A”、“B”或“C” ）

22．用伏安法测未知电阻RX的阻值，实验器材如下图所示：
（1）在右边方框内画出电路图。（3分）
（2）伏安法测电阻的原理是_____________。
（3）连接电路时，开关应________, 要求使用滑动变阻器 的A接线柱，闭合开关前, 滑动变阻器的滑片P应滑到______(填“A”或“B”)，这是为_____________________________________________。
（4）请你按正确的电路图和要求将实物连成电路，用笔画线作导线连接实物。要求P向左滑时，示数减小。（3分）
（5）若某次电流表、电压表示数如图所示，则电路中的电流是__________安, 电阻两端的电压是_________伏, 被测电阻阻值是 欧。

（6）小涛同学连完电路后，无论怎样移动滑片P，电流表示数很小且基本不变，电压表示数也很小，这是因为 。
四、（共15分）计算题解答应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题答案中必须明确写出数值和单位。
23．（7分）如图所示电路中，已知R1=40Ω，R2＝10Ω。当开关闭合后，通过电流表示数为0.3A。求：
（1）电阻R1两端电压； （2）通过电阻R2的电流
（3）通过电路的总电流； （4）电路的总电阻

24．（8分）如图所示的电路中，当电源电压为8V时，电压表的示数为2V；当电源电压增至12V时，电流表的示数为1A，试求灯泡的电阻和定值电阻R的阻值。
