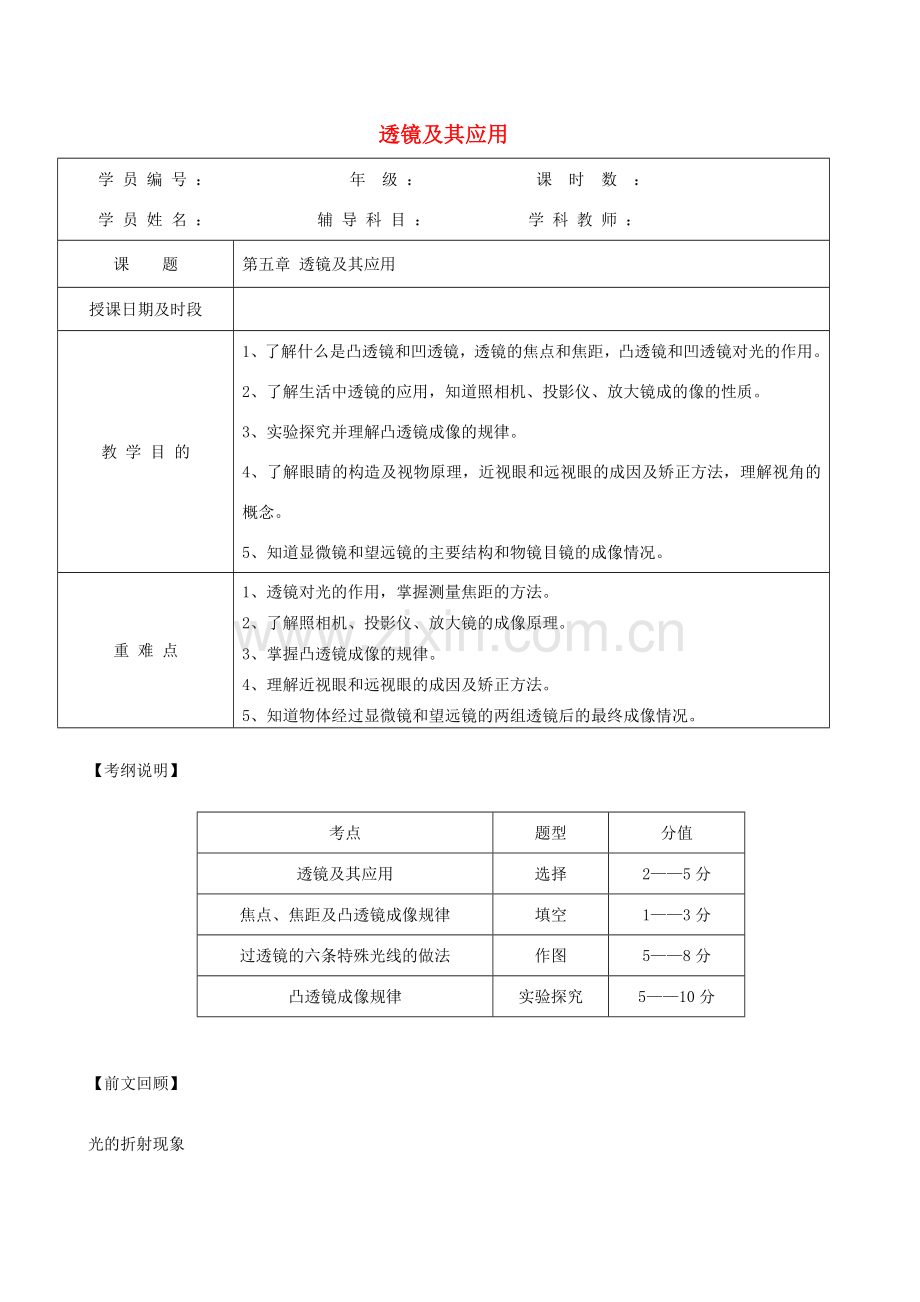

透镜及其应用
学 员 编 号 ： 年 级 ： 课 时 数 ：
学 员 姓 名 ： 辅 导 科 目 ： 学 科 教 师 ：
课 题
第五章 透镜及其应用
授课日期及时段
教 学 目 的
1、了解什么是凸透镜和凹透镜，透镜的焦点和焦距，凸透镜和凹透镜对光的作用。
2、了解生活中透镜的应用，知道照相机、投影仪、放大镜成的像的性质。
3、实验探究并理解凸透镜成像的规律。
4、了解眼睛的构造及视物原理，近视眼和远视眼的成因及矫正方法，理解视角的概念。
5、知道显微镜和望远镜的主要结构和物镜目镜的成像情况。
重 难 点
1、透镜对光的作用，掌握测量焦距的方法。
2、了解照相机、投影仪、放大镜的成像原理。
3、掌握凸透镜成像的规律。
4、理解近视眼和远视眼的成因及矫正方法。
5、知道物体经过显微镜和望远镜的两组透镜后的最终成像情况。
【考纲说明】
考点
题型
分值
透镜及其应用
选择
2——5分
焦点、焦距及凸透镜成像规律
填空
1——3分
过透镜的六条特殊光线的做法
作图
5——8分
凸透镜成像规律
实验探究
5——10分
【前文回顾】
光的折射现象
当光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射。
几个基本概念（一点二角三线）。
（1）入射光线AO
（2）入射点O：入射光线与反射面的交点。
（3）折射光线OB。
（4）法线：过O点作反射面的垂线ON。
（5）入射角∠i：入射光线与法线的夹角。
（6）折射角∠r：折射光线与法线的夹角。
【知识梳理与例题】
一、透镜：
1、透镜的概念：至少有一个面是球面的一部分的透明玻璃元件（要求会辨认）
2、凸透镜和凹透镜
（1）凸透镜：中间厚、边缘薄的透镜，如：远视镜片，照相机的镜头、投影仪的镜头、放大镜等等；
（2）凹透镜：中间薄、边缘厚的透镜，如：近视镜片；
（3）主光轴：过透镜两个球面球心的直线，用CC/表示；
（4）光心：同常位于透镜的几何中心；用“O”表示。
3、透镜对光的作用
（1）凸透镜对光有会聚作用，所以凸透镜又称为会聚透镜。
（2）凹透镜对光有发散作用，所以凹透镜又称为发散透镜。
练习：
以下光学仪器或元件中，对光起发散作用的是（ ）
A．潜望镜 B．平面镜 C．凸透镜 D．凹透镜
4、焦点和焦距
（1）焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；用“F”表示。
（2）焦距：焦点到光心的距离（通常由于透镜较厚，焦点到透镜的距离约等于焦距）焦距用“f”表示。如下图：
注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。
练习：
凸透镜能使跟主光轴平行的入射光线 于一点,叫 ,这一点到凸透镜的光心的距离叫 。一个凸透镜有 个焦点,它们位于凸透镜的 边。凹透镜能使光线 ,凹透镜的焦点是 ,有 个。
5、三条特殊光线（要求会画）：
（1）过光心的光线经透镜后传播方向不改变。
（2）平行于主光轴的光线，经凸透镜后经过焦点；经凹透镜后向外发散，但其反向延长线必过焦点（所以凸透镜对光线有会聚作用，凹透镜对光有发散作用）。
（3）经过凸透镜焦点的光线经凸透镜后平行于主光轴，射向异侧焦点的光线经凹透镜后平行于主光轴。
练习：
请补充完整下面的光路图：
6、粗略测量凸透镜焦距的方法：
使凸透镜正对太阳光（太阳光是平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸，调节凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然后用刻度尺量出凸透镜到白纸上光斑中心的距离就是凸透镜的焦距。
练习：
把一个凸透镜放在太阳与白纸之间，调整透镜与纸间的距离， 使白纸上得到一个最小、最亮的光点，这时测得透镜与纸间的距离为6cm。由此可知，该凸透镜的焦距是_______cm。
7、辨别凸透镜和凹透镜的方法：
（1）用手摸透镜，中间厚、边缘薄的是凸透镜；中间薄、边缘厚的是凹透镜；
（2）让透镜正对太阳光，移动透镜，在纸上能的到较小、较亮光斑的为凸透镜，否则为凹透镜；
（3）用透镜看字，能让字放大的是凸透镜，字缩小的是凹透镜；
练习：
表面至少有一面是 的透明玻璃元件叫透镜,中间 边缘 的透镜叫凸透镜,中间 边缘 的透镜叫凹透镜, 远小于的透镜 叫薄透镜。
二、生活中的透镜
（一）照相机：
1、镜头是凸透镜；
2、物体到透镜的距离（物距）大于二倍焦距，成的是倒立、缩小的实像；
（二）投影仪：
1、投影仪的镜头是凸透镜；
2、投影仪的平面镜的作用是改变光的传播方向；
注意：照相机、投影仪要使像变大，应该让透镜靠近物体，远离胶卷、屏幕。
3、物体到透镜的距离（物距）小于二倍焦距，大于一倍焦距，成的是倒立、放大的实像；
（三）放大镜：
1、放大镜是凸透镜；
2、放大镜到物体的距离（物距）小于一倍焦距，成的是放大、正立的虚像；
注：要让物体更大，应该让放大镜远离物体；
三、探究凸透镜的成像规律
1、器材：
凸透镜、光屏、蜡烛、光具座（带刻度尺）
2、注意事项
“三心共线”：蜡烛的焰心、透镜的光心、光屏的中心在同一直线上，又叫“三心等高”。
物距（u）
像距（v）
3、凸透镜的成像原理图
4、凸透镜成像的规律（要求熟记、并理解）
物距与焦距的关系
像的性质
物距v(cm)
应用
正倒
大小
虚实
u＞2f
倒立
缩小
实像
2f ＞v＞ f
照相机
u＝2f
倒立
等大
实像
v＝2f
2f ＞u＞ f
倒立
放大
实像
v＞2f
投影仪、幻灯机
u＝f
不成像
u＜f
正立
放大
虚像
与物同侧
放大镜
口诀：一焦分虚实、二焦分大小；虚像同侧正，实像异侧倒；物远实像小，虚像大。
注意：1、实像是由实际光线会聚而成，在光屏上可呈现，可用眼睛直接看，所有光线必过像点；
2、虚像不能在光屏上呈现，但能用眼睛看，由光线的反向延长线会聚而成；
注意：凹透镜始终成缩小、正立的虚像；
四、眼睛和眼镜
1、眼睛
结构：眼睛的晶状体相当于凸透镜，视网膜相当于光屏（胶卷）；
成像特点：成倒立缩小的实像。
2、视物原理：晶状体自动调节：当睫状体放松时，晶状体比较薄，远处物体射来的光刚好会聚在视网膜上，眼球可以看清远处的物体；当睫状体收缩时，晶状体变厚，对光的偏折能力变大，近处物体射来的光会聚在视网膜上，眼球可以看清近处的物体。
看远处的物体 看近处的物体
3、近点、远点和明视距离
眼睛的调节有一定的限度，晶状体变得最扁平（薄）时，能看到的最远叫做眼睛的远点。正常眼睛的远点在无限远处，从无限远处物体射来的平行光经晶状体折射后，它们的像恰好能成在视网膜上。晶状体变得最凸（厚）时能看清的最近点叫做眼睛的近点。正常眼睛的近点约在离眼睛10cm的地方。
正常眼睛观察近处物体最清晰而又不容易疲劳的距离，大约是25cm，叫做明视距离。近视眼的明视距离比正常眼睛近一些，患近视眼的人在看书时，常把书放到离眼睛很近的位置。远视眼的明视距离比正常眼睛远一些，患远视眼的人在看书时，常常将书离眼睛远一些。
4、近视和远视
（一）、近视眼
（1）特点：只能看清近处的物体，看不清远处的物体。
看远处的物体 看近处的物体
（2）成因：晶状体太厚，折光能力太强或眼球前后方向上太长，导致成像在视网膜前。
（3）矫正：①用凹透镜做成近视眼镜
（让光线先发散一点再经晶状体会聚在视网膜上）；
②有一种治疗近视的手术，采用激光对角膜进行处理，使晶状体
和角膜构成的透镜对光的偏折能力变弱（引导学生要在正规大医院进行）。
（二）、远视眼
（1）特点：只能看清远处的物体，看不清近处的物体。
看远处的物体 看近处的物体
（2）成因：晶状体太薄，折光能力太弱或眼球前后方向上太短，导致成像在视网膜后。
（3）矫正：用凸透镜做成的远视眼镜（老花眼）
（先让光线会聚一点再经晶状体会聚在视网膜上）
总结为：
十四、显微镜和望远镜
（一）、显微镜
1、结构：由两个凸透镜组成； 2、成像原理图
物镜：靠近物体的凸透镜。相当于投影仪，成倒立的放大的实像。
（，）
目镜：靠近眼睛的凸透镜。相当于普通放大镜，成正立放大的虚像。
（）
反光镜：光线充足使成像更明亮。
（光线较暗用凹面镜会聚更多的光，光线强烈用平面镜反射减弱光线）
注意：
①目镜把物镜所成的像进行放大。目镜所成的像正倒和大小是相对于物镜所成的像而言的。最后的成像与物体本身比，是倒立的放大的虚像。
②物镜和目镜的距离大于两个透镜的焦距之和。（第一次成像在物镜的两倍焦距外，要使目镜的放大倍数尽可能最大，则这个像要在目镜的一倍焦距以内且尽可能靠近焦点。）
③要让像变大，可减小物体到物镜的距离（上调载物片或下调物镜），同时保持目镜位置不变或者增大目镜到物镜的距离（上调目镜）。
④显微镜放大倍数=物镜放大倍数x目镜放大倍数。
（二）、望远镜
1、结构：由两个凸透镜组成； 2、成像原理图
物镜：靠近物体的凸透镜。相当于照相机，成倒立的缩小的像。
（，）
目镜：靠近眼睛的凸透镜。相当于普通放大镜，成正立放大的虚像。
（）
注意：
①目镜把物镜所成的像进行放大。目镜所成的像正倒和大小是相对于物镜所成的像而言的。最后成像与物体本身比，是倒立的缩小的虚像。
②物镜和目镜的距离等于两个透镜的焦距之和。（由于物体据望远镜的距离很大，第一次成像在物镜的焦点附近且无限靠近焦点，可以近似地认为等于焦点处，要使目镜的放大倍数尽可能最大，则这个像要在目镜的一倍焦距以内且尽可能靠近焦点。）
③要让像变大，可减小物体到物镜的距离无意义（因为物距相对于物镜的焦距而言很大，调节物镜的位置基本上使物距的变化不大），可增大目镜到物镜的距离（上调目镜）。
④望远镜最后成的像是缩小的，为何我们感觉像是放大的？
视角：从眼睛的中心向物体两端所引的两条直线的夹角。
视角的大小和物体的大小有关，距离相等时，看大物体的视角大，看小物体的视角小。
视角的大小和物体的远近有关，大小一定时，看近处的物体视角大，看远处的物体视角小。
明确：望远镜的物镜所成的像虽然比原来的物体小，但它离我们的眼睛很近，再加上目镜的放大作用，视角就可以变得很大。所以我们感觉像是放大的。
⑤望远镜的物镜直径（口径）为什么做得很大？
明确：这样它可以会聚更多的光，使得所成的像更加明亮。现代天文望远镜都力求把物镜的口径加大，以便观测到更暗的星。
【经典考题与解析】
题型一、给过透镜的光线按规律作图或者根据光线确定透镜的种类
1、完成下列各光路。
F
o
F
F
解 析：见下图。
F
F
F
。
2、根据射入透镜和从透镜射出的光线的传播方向，在右图中填上适当类型的透镜符号。
解 析：见下图。
题型二、凸透镜成像规律
1、我们经常在电视上看到从高空飞机上拍摄到的画面，若用一镜头焦距为60mm的相机在高空拍照，此时胶片到镜头的距离是( )
A、大于120mm B、恰为60mm C、小于60mm D、略大于60mm
解 析：镜头的焦距为60mm，飞机在高空拍摄时物距远远大于二倍焦距，像离焦点很近但仍大于焦距，即略大于60mm；选D
2、在银幕上看到的电影画面都是正立的，在放电影时应将电影拷贝（ ）
A.正立着放在小于2f的位置上 B.倒立着放在小于2f的位置上
C.正立着放在2f和f之间的位置上 D.倒立着放在2f和f之间的位置上
解 析：电影屏幕上看到的像都是放大的，要成放大的像则拷贝必须放在f和2f之间，像是正立的，物就必须是倒立的；选D
a
b
c
d
e
F
F
2F
3、如图在观察凸透镜成像规律的实验中，如果把烛焰先 后放在a、b、c、d和e点，同时调整光屏的位置，则：
①把烛焰放在 点，屏上出现的像最大；
②把烛焰放在 点，屏上出现的像最小；
③把烛焰放在 点，屏上不出现烛焰的像；
④如果把烛焰从a到移到d点，则像到透镜的距离 ，像的大小 。（“变大”、“变小”、“不变”）
解 析：根据凸透镜成像规律，可以知道在两倍焦距以外成倒立缩小的像，距离二倍焦距越远，成的像越小；在一倍和两倍焦距中间成倒立放大的像，距离焦点越近，成的像越大；在一倍焦距以内时，屏上没有像；所以：在d点，屏上像最大；在a点，屏上像最小；在e点，屏上不出现像；从a点到d点，像到透镜的距离变大，像的大小变大。
题型三、焦距范围的判断
1、某同学们在研究凸透镜成像规律时作了如下的记录：当物体距U1=30厘米时，在光屏上出现倒立、缩小的像；当物距U2=20厘米，在光屏上出现倒立、放大的像；当物距U=10厘米，在光屏上始终得不到像。由此可判断凸透镜的焦距是（ ）
A、大于20厘米 B、大于15厘米小于20厘米
C、小于10厘米 D、大于10厘米，小于15厘米
解析——正确答案（D）
由题可知：u1>2f，即30厘米>2f①；f<u2<2f，即f<20厘米<2f②；u3<f，10厘米<f③，解方程得10厘米<f<15厘米，故选D。
2、一个物体在凸透镜前20 cm处，在屏上成一倒立缩小的像，则透镜的焦距f（ ）
A、10 cm<f<20 cm B、f>10 cm C、f<10 cm D、f>20 cm
解析——正确答案（C）
解决这类问题的关键是根据凸透镜的成像特点和成像条件，物体通过凸透镜成倒立、缩小的实像，物距必然大于2倍焦距，即u>2f。本题中有20 cm>2f，解不等式得：f<10 cm。
3、一物体放在凸透镜前18 cm处，在透镜另一侧20 cm处成一清晰像，则此透镜的焦距 （ ）
A、一定大于20 cm B、一定小于9 cm
C、一定在10 cm到8 cm之间 D、一定在9 cm到10 cm之间
解析——正确答案（D）
由于本题中物像异侧，说明此像是一实像；又由于像距比物距大，可推知此像是一放大、倒立的实像，此时物体应在一倍焦距和二倍焦距之间，像在另一侧的二倍焦距之外。
即f<18 cm<2f ① 20 cm>2f ② 综合① ② 解得9 cm<f<10 cm。
【课堂练习】
1、一根蜡烛从很远的地方逐渐移向凸透镜的焦点，关于其像的大小及像与凸透镜之间的距离变化的分析正确的是 （ ）
Ａ．像逐渐变大，像与凸透镜的距离也逐渐变大
Ｂ．像逐渐变大，像与凸透镜的距离逐渐变小
Ｃ．像逐渐变小，像与凸透镜的距离也逐渐变小
Ｄ．像逐渐变小，像与凸透镜的距离逐渐变大
2、如右图在一块玻璃砖内，一束平行光线恰好正对着玻璃内铁饼形状的空气泡射去，则光束通过空气泡 （ ）
Ａ．仍为平行光束； Ｂ．变为发散光束；
Ｃ．变为会聚光束； Ｄ．无法确定。
半透明纸
凸透镜
A
B
3、如图纸筒A的一端蒙上了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成一个简易照相机，观察时应（ ）
Ａ．眼睛应对着B端向筒内观察，看看像是否清楚
Ｂ．应把A端朝着明亮的室外，B端朝着较暗的室内，否则看不清楚
Ｃ．应把B端朝着明亮的室外，A端朝着较暗的室内，否则看不清楚
Ｄ．如果看近处的景物时像很清楚，再看远处的景物时应把B端向外拉
4、关于实像与虚像的说法中，正确的是 （ ）
Ａ．虚像总是放大的，实像总是缩小的
Ｂ．虚像总是正立的，实像总是倒立的
Ｃ．虚像只能通过眼睛观察，实像通过光屏后也可看到
Ｄ．光的反射成虚像，光的折射成实像
5、在光屏上能成等大像的镜子是 （ ）
Ａ．只能是平面镜 Ｂ．只能是凸透镜
Ｃ．凸透镜平面镜都行 Ｄ．凸透镜平面镜都不行
6、下列哪一个是凸透镜不能成的像 （ ）
Ａ．倒立放大的实像 Ｂ．正立放大的虚像
Ｃ．倒立缩小的实像 Ｄ．正立缩小的虚像
7、在“观察凸透镜成像”的实验中，当蜡烛远离凸透镜移动一倍焦距后，蜡烛通过凸透镜成放大、倒立的实像，则蜡烛原来通过凸透镜所成的像一定是 （ ）
Ａ．放大、正立的 Ｂ．放大、倒立的；
Ｃ．缩小、正立的 Ｄ．缩小、倒立的。
8、下列说法中错误的是 （ ）
Ａ．眼睛能看到成在光屏上的像
Ｂ．有的虚像看的见，有的虚像看不见
Ｃ．眼睛可以直接看到凸透镜所成的实像
Ｄ．眼睛既能看到实像，也能看到虚像
9、用焦距是50毫米的照相机拍摄书中画面时，镜头到书的距离应 （ ）
Ａ．小于50毫米 Ｂ．等于50毫米
Ｃ．等于100毫米 Ｄ．大于100毫米。
10、有四种不同焦距的凸透镜，如果要使离凸透镜15cm处的物体在光屏上得到缩小的像，那么应选凸透镜的焦距为 （ ）
Ａ．5cm Ｂ．10cm Ｃ．20cm Ｄ．30cm。
11、一束光在空气中经过凸透镜折射后 （ ）
Ａ．一定是平行光 Ｂ．一定会聚到一点
Ｃ．一定是发散光 Ｄ．一定比原光束会聚一些
【课后作业】
一、填空题
1．要想利用凸透镜使小灯泡发出的光线变成平行光，应该把小灯泡放在凸透镜的____上．
2．关于凸透镜的三条特殊光线是，通过光心的光线传播方向____；平行主光轴的光线经透镜折射后____焦点；通过焦点的光线经透镜折射后____主光轴．
3．物体到凸透镜的距离大于2倍焦距时，成____、____的____像，根据这个道理制成了____．
4．在做凸透镜成像的实验时，当蜡烛距离凸透镜36 cm时，像成在距凸透镜20 cm另一侧的光屏上，看到的是____、____的____像，所用凸透镜的焦距____（填“大于”“等于”或“小于”）18 cm．
5．照相机的镜头相当于一个____镜，被拍摄的物体应在距镜头____的位置，在相当于____的胶片上得到____的____的____像．
6．照相机用光圈控制____的光的多少，某人拍摄明亮的物体之后又去拍摄暗淡的物体，光圈应适当____（填“开大”或“缩小”）
7．在研究凸透镜成缩小实像的实验中，需要的主要器材有刻度尺、蜡烛、凸透镜和____其中要求____在同一高度，同一直线上．
8．当物体在凸透镜的两倍焦距以外并向透镜移动时（不超过2倍焦距），像离透镜的距离将____，像的大小将____，且成的像是____像．
9．把物体置于凸透镜主光轴上距透镜40 cm，透镜的焦距为15 cm，则物体通过透镜成的像是____立____的____像．若将物体向透镜方向移动了15 cm，则物体的像将向____方向移动，同时像变为____立____的____像．
10．幻灯机的幻灯片要____插在____透镜的后面比焦点略远些的地方，这时银幕上的像的性质是____、____的____像．
11．幻灯机和电影放映机的镜头是____镜，物体应放在____，像在____，像的性质是____．若要使银幕画面更大些，幻灯机与电影机应离银幕____些．
12．显微镜有____个凸透镜，靠近眼睛的叫____，它的作用____．靠近物体的叫____．要想看清太空中的星星要用____，它有____个凸透镜，靠近眼睛的叫____，靠近物体的叫____．它能使物体成____、____的____像．
13．外界物体反射来的光线，经过____、____，由____进入眼球内部，再经过____和玻璃体的折射作用，在____上能形成清晰的物像．
14．如果眼球的____，或者晶状体的____，远处物体反射来的光线通过____折射后形成的物像，就会落在视网膜的____造成近视眼．
15．猫从黑暗处走到阳光下，____会变____，用来减小阳光对眼球的刺激，这是由____内的平滑肌控制完成．
二、选择题
16．一个物体到凸透镜的距离为30 cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜主轴移动到距凸透镜45 cm处，则成像的情况一定是（ ）
A．放大的实像 B．等大的实像 C．缩小的实像 D．上述三种情况都可能
17．物体从距凸透镜12 cm处移到距凸透镜20 cm处，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知此凸透镜的焦距可能是（ ）
A．10 cm B．20 cm C．12 cm D．以上都不对
18．在做凸透镜成像实验时，当蜡烛距凸透镜15 cm，在光屏上成放大的像，则下列说法中不正确的是（ ）
A．蜡烛距透镜40 cm时，一定成缩小的实像 B．蜡烛距透镜18 cm时，可能成放大的实像C．蜡烛距透镜20 cm时，一定成放大的实像 D．蜡烛距透镜6 cm时，一定成放大的虚像
19．某幻灯机的镜头和幻灯片之间的距离可在10 cm~20 cm之间调节，现因原镜头损坏，则应选用下列哪一个元件做镜头（ ）
A．焦距为5 cm的凸透镜 B．焦距为10 cm的凹透镜
C．焦距为10 cm的凸透镜 D．焦距为20 cm的凸透镜
20．用照相机给家人照相，人与照相机镜头的距离和底片到照相机镜头的距离分别是（ ）
A．大于2f，小于f B．大于2f，小于2f，大于f
C．小于2f，大于f，大于2f D 大于f，大于2f
21．测绘人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若要使用航空摄影照相机的镜头焦距为50 mm，则底片到镜头间的距离为（ ）
A．100 mm以外 B．50 mm以内 C．略大于50 mm D．恰为50 mm
22．放映幻灯时，在屏幕上得到的是幻灯片上图像的（ ）
A．正立放大的虚像 B．正立放大的实像 C．倒立放大的虚像 D ．倒立放大的实像
23．用一个凸透镜成像时，下面说法中正确的是（ ）
A．实像总是正立的、虚像总是倒立的 B．实像和虚像都可能是放大或缩小的
C．成实像时，物体离凸透镜越近像越大 D．成虚像时，物体离凸透镜越近像越大
24．一个物体放在凸透镜前时，在透镜的另一侧距离透镜20 cm的光屏上得到了一个清晰放大的物体的像，若把物体移至透镜前20 cm处，为了仍能在透镜另一侧光屏上得到清晰的像，则光屏的移动方向和所成像的大小为（ ）
A．光屏靠近透镜，成缩小的像 B．光屏靠近透镜，成放大的像
C．光屏远离透镜，成放大的像 D．光屏远离透镜，成缩小的像
25．一个蜡烛位于凸透镜前，调节透镜和光屏位置可在光屏上呈现放大的清晰的像；若保持凸透镜位置不动，将蜡烛和光屏的位置对调一下，则（ ）
A．在光屏上不再呈现像 B．在光屏上呈现等大的像
C．在光屏上呈现缩小的像 D．在光屏上呈现放大的像
26．不论较近或较远的物体，对于正常人来说都能使物像落在视网膜上，这主要是因为（ ）
A．视网膜可以前后移动调节 B．眼球的前后径能随意调节
C．瞳孔可以缩小或放大 D．晶状体的曲度可以调节
三、实验题
27．在探究凸透镜成像的实验中，必须把凸透镜、蜡烛、光屏放在____上，并且____应放在其他两种器材之间，使烛焰、凸透镜、光屏的中心大致在____．
28．当光屏上得到一个清晰、缩小的实像时，说明蜡烛在凸透镜_____；若想得到一个清晰放大的实像，蜡烛应向_____方向移动，同时光屏应向____方向移动．像的大小是逐渐_____，若无论怎样移动光屏都不能接收到蜡烛的像，说明蜡烛处于_____的范围了．
29．在探究凸透镜成像规律的实验中，如果无论光屏怎样移动，光屏都收不到像，原因可能是：（1）_____ ；（2）_____ ；（3）_____．
30．某同学在探究凸透镜成像规律时，先将平行光照在凸透镜上，在距凸透镜20 cm的屏上得到一个最小的亮点，该同学用这个透镜测出了如下表所示的数据，请你填表并回答：
物距（cm）
物体所在范围
像距（cm）
像所在范围
像的倒正
像的大小
像的虚实
60
30
50
33．3
40
40
30
60
2
100
20
15
-60
(1)此凸透镜的焦距是多大？
(2)物体成放大、缩小实像的分界点是哪个点？
(3)物体成实像、虚像的分界点是哪个点？
(4)物体成放大、实像时，像的位置在什么范围？
(5)物体成缩小、实像时，像的位置在什么范围？
(6)你能测出虚像的像距吗？说出你的测法．
四、作图题(共17分)
31．（6分）在各图的方框内填上适当的光学元件
32．（6分）完成下图中的光路图．
33．（5分）请在图中填透镜、面镜．
【参考答案】
一、填空题
1．焦点； 2．不改变、会聚于、平行于； 3．倒立、缩小、实、照相机； 4．倒立、缩小、实、小于； 5．凸透镜、大于2倍焦距外、光屏、倒立、缩小、实； 6．进入镜头、开大；7．光屏、凸透镜、烛焰、光屏中心； 8．变大、变大、实； 9．倒、缩小、实、远离透镜、倒、放大、实； 10．倒、凸、倒立、放大、实； 11．凸透、焦距和2倍焦距之间，二倍焦距之外、倒立的放大的实像、远； 12．两、目镜、相当于放大镜、物镜、望远镜、两、目镜、物镜、倒立、缩小、实； 13．角膜、房水、瞳孔、晶状体、视网膜； 14．前后径过长、曲度过大、晶状体、前方； 15．瞳孔、小、巩膜
二、选择题
16．D 17．D 18．C 19．C 20．B
21．C 22．D 23．C 24．A 25．C 26．D
三、实验题
27．光具座（桌子）、凸透镜、同一高度；
28．2倍焦距之外、靠近透镜、远离透镜、变大、一倍焦距；
29．（1）烛焰、凸透镜、光屏中心不在同一高度（2）蜡烛在焦点处（3）蜡烛在1倍焦距之内
30．（1）凹透镜 （2）凸透镜 （3）凹透镜 （4）凸透镜 （5）凸透镜 （6）平面镜
四、作图题
31.
32．
33．
