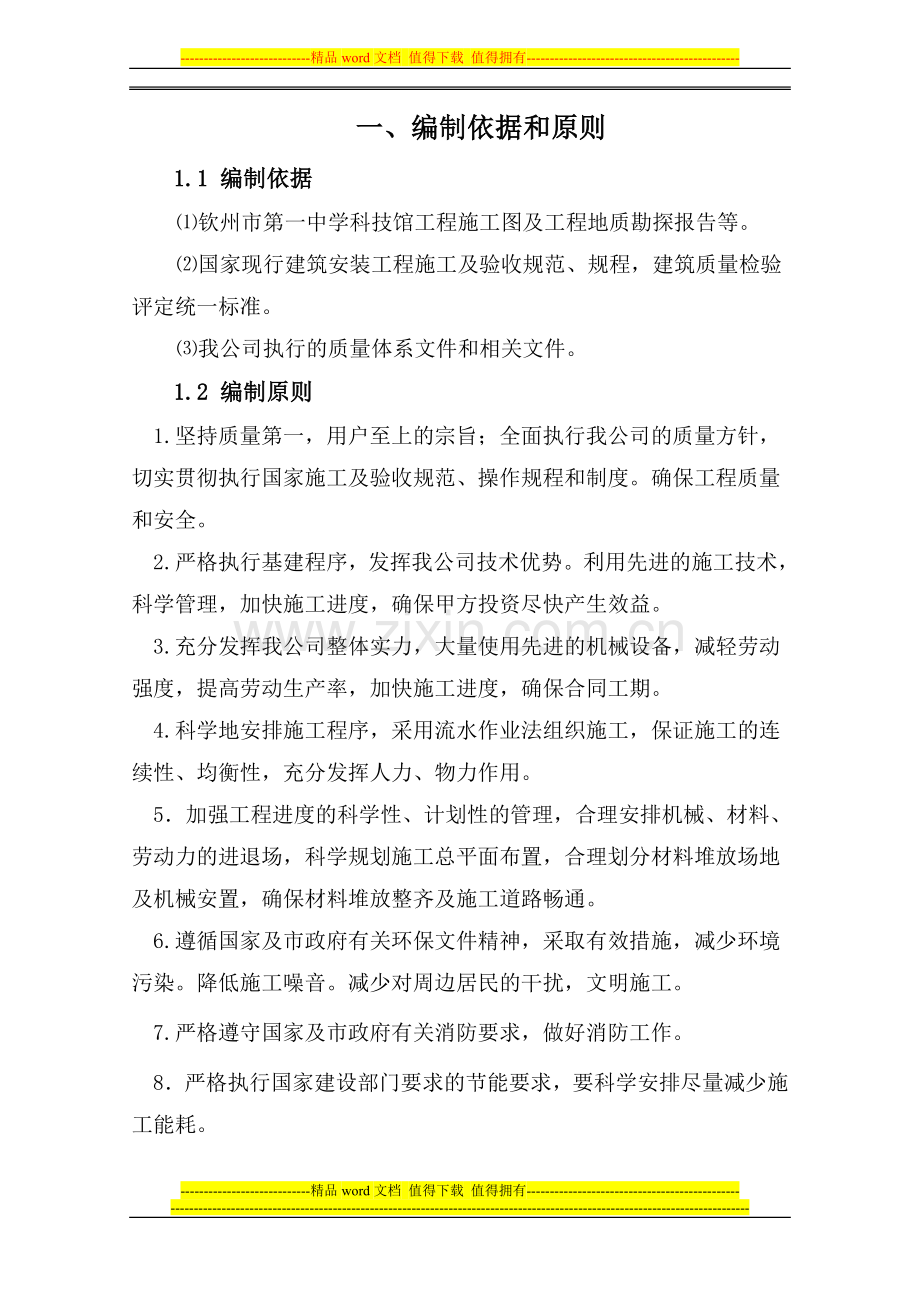

一、编制依据和原则
1.1 编制依据
⑴钦州市第一中学科技馆工程施工图及工程地质勘探报告等。
⑵国家现行建筑安装工程施工及验收规范、规程，建筑质量检验评定统一标准。
⑶我公司执行的质量体系文件和相关文件。
1.2 编制原则
1.坚持质量第一，用户至上的宗旨；全面执行我公司的质量方针，切实贯彻执行国家施工及验收规范、操作规程和制度。确保工程质量和安全。
2.严格执行基建程序，发挥我公司技术优势。利用先进的施工技术，科学管理，加快施工进度，确保甲方投资尽快产生效益。
3.充分发挥我公司整体实力，大量使用先进的机械设备，减轻劳动强度，提高劳动生产率，加快施工进度，确保合同工期。
4.科学地安排施工程序，采用流水作业法组织施工，保证施工的连续性、均衡性，充分发挥人力、物力作用。
5．加强工程进度的科学性、计划性的管理，合理安排机械、材料、劳动力的进退场，科学规划施工总平面布置，合理划分材料堆放场地及机械安置，确保材料堆放整齐及施工道路畅通。
6.遵循国家及市政府有关环保文件精神，采取有效措施，减少环境污染。降低施工噪音。减少对周边居民的干扰，文明施工。
7.严格遵守国家及市政府有关消防要求，做好消防工作。
8．严格执行国家建设部门要求的节能要求，要科学安排尽量减少施工能耗。

1.3本工程采用的技术规范
在本工程施工过程中，我公司将贯彻现行建筑施工规范要求，对分项、分部工程的质量评定严格按《工程质量检验评定标准》进行，确保工程创优。
应用于本工程的土建施工主要技术规范：
1、工程建设标准强制性条文 房屋建筑部分 （2011年版）
2、《民用建筑设计通则》GB50352-2005
3、《住宅设计规范》GB50096-1999（2003年版）
4、《住宅建筑规范》GB50368-2005
5、《屋面工程技术规范》GB50345-2004
6、《高层民用建筑设计防火规范》GB50045-95（2005版）
7、《夏热冬暖地区居住建筑节能设计标准》JGJ 134-2001
8、《广西壮族自治区居住建筑节能设计标准》DB45/221-2007
9、《外墙外保温工程技术规程》JGJ 144-2004
10、《建筑地面设计规范》GB50037-96
11、《建筑工程建筑面积计算规范》GB/T 50353-2005
12、《房屋建筑制图统一标准》GB/T 50001-2001
13、《城市道路和建筑物无障碍设计规范》JGJ50-2001
14、《汽车库建筑设计规范》JGJ 100-98
15、《汽车库、修车库、停车场设计防火规范》GB50067-97
16、《建筑内部装修防火设计规范》GB50222-95
17、《建筑设计防火规范》GB50016-2006
18、05ZJ001 建筑构造用料做法 中南地区通用建筑标准设计
19、05ZJ201 平屋面 中南地区通用建筑标准设计
20、05ZJ401 楼梯栏杆 中南地区通用建筑标准设计
21、98ZJ111 变形缝 中南地区通用建筑标准设计
22、98ZJ512 公用厨房卫生间设施 中南地区通用建筑标准设计
23、98ZJ513 住宅厨房卫生间设施 中南地区通用建筑标准设计
24、98ZJ901 室外装修及配件 中南地区通用建筑标准设计
25、07J916-1 住宅排气道（一）
26、05ZJ311 地下室防水 中南地区通用建筑标准设计

二、总体概述
2.1 工程简要
①工程名称: 钦州市第一中学科技馆工程。
②建设地点：钦州市新华路北桂。
③建设单位: 钦州市第一中学。
④建筑面积：地上三层，5547.8㎡，地下一层，建筑面积4059.59，总建筑面积9607.39㎡。
⑤结构形式及层数：框架结构，地下一层，地上三层。
⑥承包范围：施工图的土建、装修装饰、水电安装以其附属工程。
⑦工期： 385日历天。
⑧要求质量标准：《工程施工质量验收规范》合格标准。
2.2施工程序总体设想
本工程施工所采用方法及技术措施，遵循先地下后地上，先结构后装修，先土建后安装的原则进行施工，根据工程的特点，本工程可分为四个施工阶段，即基础施工阶段、主体施工阶段、内外装修施工阶段及清理验收阶段。施工程序：基础→主体→室内装饰→屋面→外墙→室外工程，给排水、防雷、电照、弱电与以上各施工阶段进行平行或交叉作业。
不同的施工阶段又可根据施工需要，划分成几个施工流水段，这样有利于组织流水作业，从而达到缩短工期的目的。
2.3施工阶段划分
2.3.1 施工区段
该工程工程量较大，施工时间比较长，合理地划分施工区段和施工流水段，才能有效地组织施工，才能合理地利用机械设备、劳动力和物质资源。遵循方便、均衡的原则，把本工程的二栋楼分别划分为二个施工段，在每个施工区段内相对独立地组织搭配各工程流水施工，明确各施工管理人员的工作任务和职责，合理组织、安排劳动力和材料。
2.3.2 施工程序
本工程施工所采用方法及技术措施，遵循先地下后地上，先结构后装修，先土建后安装的原则进行施工，根据工程的特点，本工程可分别为四个，即(1）、基础施工阶段、主体施工阶段、内外装修施工阶段及清理验收阶段。(1)桩基础施工阶段、基础施工阶段、主体施工阶段、内外装修施工阶段及清理验收阶段。施工程序(1)、桩基础→基础→主体→室内装饰→屋面→外墙→室外工程。给排水、防雷、电照、弱电与以上各施工阶段进行平行或交叉作业。
不同的施工阶段又可根据施工需要，划分成几个施工流水段，这样有利于组织流水作业，从而达到缩短工期的目的。
2.3.3 施工流水段
把每个自然楼层当作一个施工层，并把基础及屋面也单独作为一个施工层，这样形成十七个施工层，同时在施工层平面上对不同施工区段内相对独立地按照单体（元）划分成几个施工流水段，可分成两个施工流水段。每个交接轴工作归前一施工流水段。从而方便各施工作业队在各施工段的不同施工流水段与施工层间，进行有组织、有节奏、连续、均衡等节拍流水施工。
该工程的施工流向是基础及地下室→第一层→第二层→第三层→屋面层。
2.3.4 施工工艺流程
A、基础工程施工工艺：
测量定桩位 →砼防踢护壁（H=250）→ 采用 “十”字线引出方式把孔中心引至护壁上，用水泥钉、油漆做好标志 → 埋设护栏钢筋，护栏制安 → 第一节挖土、孔内排水通风 → 校正孔中心及几何尺寸 → 修整孔壁 → 绑扎护壁钢筋 → 安装护壁模板 → 校正中心及模板圆度 → 浇灌护壁混凝土 → 养护 → 拆模板、修理护壁砼 →下节挖土、排水、送风……循环施工 → 终孔验孔 → 钢筋笼制安 → 钢筋笼隐蔽验收 → 浇桩身砼 → 养护。
B、主体工程施工工艺流程：
框架部份：施工准备→测量放线→扎柱筋→支柱、梁、板模→浇筑柱混凝土→扎梁板筋→安水电管线盒、预埋件→浇筑梁板混凝土→养护→拆模→重复上工序到主体完成，墙体砌筑穿插完成。
C、室内装饰工程施工工艺流程：室内墙面天棚抹灰→安门窗框→补门窗洞口抹灰→水泥砂浆楼地面（或铺贴地板砖）→楼梯栏杆→室内墙面顶棚双飞粉腻子面→安门窗扇→铁艺油漆→清理。水电紧密配合土建，穿插在其中施工。
D、室外装饰工程施工工艺流程：外墙底灰→外墙涂料（或贴面砖）→外架拆除→室外工程。
E、屋面工程施工工艺流程：
钢筋砼屋面板，表面清扫干净→20厚（最薄处）C10素砼找2%坡，随捣随抹光→刷基层处理剂一遍→一层3厚双面自粘型聚酯胎改性沥青防水卷材→40厚1：3水泥砂浆座浆→50mm彩色轻质隔热砖
室内外装修工程按照先样板引路，经监理、甲方及设计单位认可后方可大面积施工，外墙涂料及地板砖颜色款式经甲方同意后方可进场。
2.4施工条件
①施工场地情况：为回填土基本平整，场地狭窄。
②供水供电情况：从建设单位提供的接头引接，满足施工要求。
③交通运输情况：铺设临时道路通至施工现场便于各种材料、机械运输便利。
④材料供应情况：本工程采用现场搅拌砼、木模板、页岩多孔砖烧结普通砖、碎石，当地原材料供应充足，成品半成品可预先定购，能满足施工需要。
⑤机械可供情况：目前公司有大批剩余的机械设备，少量缺少部分机械设备有租赁，能满足施工调度使用。
⑥劳动力情况：目前公司富余劳动力充足，不足部分可与我公司有长期合作的劳务公司预约租赁，能满足施工需要。
2.5 施工特点
（1）基础工程：基础采用人工挖孔桩，工作量比较大，而工期又比较紧迫，施工刚好处于夏天雨季期间。针对这些特点，必须合理地选择施工方案及基础施工机械，采取流水作业方法组织施工，科学合理地调配劳动力，为主体施工尽早实施做好准备。
（2）主体工程：本工程为框架剪力墙结构，因此合理地安排模板支安和梁板钢筋砼浇筑的流水作业搭接，是整个主体工程施工阶段的关键；这两个主导工序相互制约，又相互提供工作面，两者组织是否恰当，将关系到施工机械和劳动力使用的合理性，也影响到其他施工过程的交叉施工，对工程进展起决定作用。
（3）装饰工程：装饰工程量大，工时长，耗用劳动量多，只有合理地组织好各工种工序的内外、上下、平行和交叉施工，才能加快施工进度。同时要认真把好材料质量关，正确处理好各个工序间施工质量搭接关系，实施全面质量管理，才能保证工程质量。
（4）安装工程：包括给排水系统、消防设施、供电弱电系统、防雷接地装置，工艺复杂繁多，工种细。因而要与土建密切配合，做好预留预埋工作。

三、施工组织机构和施工人员配备
3.1 建立健全组织管理机构
3.1.1 组建项目部
我公司将组成以公司经理为主的工程指挥班子，下设六个职能部门。管理机构功能如下表：
各专业工长
项目经理
各职能科室
公司经理
资料组
各专业班、组
生产组
材料组
财务组
设备组
质安组
工程资料的收集和编制
工程款收支管理
成本的控制、核算
机械设备使用计划及进场
机械设备安装调试及维修
材料供应的计划安排
材料设备的采购及进场
半成品加工合同的签订
施工安全的监督、检查和鉴定
施工质量的监督、检查和鉴定
合同签订的管理
施工进度控制
工程预、结算编制
协调与设计方、建设方关系
施工过程技术指导和管理
生产活动的计划、组织及安排

施工现场则成立以项目经理为主体的管理班子,全面推行项目经理负责制，由历年来承包工程项目施工成绩显著曾获得优秀项目经理荣誉称号的农华春同志担任该工程的项目经理部经理，项目部的其他成员则由近年来工作成绩表现比较佳的同志担任，项目经理对工程的技术、质量、安全、进度及各方面的协调工作进行全面管理。
3.1.3建立质安监督体系
在工程施工过程中，我公司实行三级安全、质量检查监督机制，第一级为施工队组自检，由施工队组长负责，每道施工工序、每个分项分部项目在施工过程以及施工完成后，施工队组长组织相关操作人员进行自检自纠。第二级为现场质检机构，由项目经理牵头，项目质检员、专业工长和相应的班组长组成；负责施工全过程中每道施工工序的质量、安全检查，对现场施工质量安全具有一票否决权，是工程施工最基本的质检机构，第三级为公司质检机构，由主管质安的公司副经理、公司质检员组成，每月进行定期或不定期对施工质量抽查，负责对工程的各分项分部工程员的施工进行检查、评定，这三级质检机构配合起来，共同把关，对施工的每道工序都进行跟踪监督检查，加强对施工质量通病进行预控，改变先施工后检查的工作方法，针对易出质量问题的部位、分项分部工程，事先提出具体的解决方法，从而有效地指导施工，杜绝施工质量问题。把住每道工序的质量关，从而确保整个工程的质量。
3.2 施工管理目标
3.2.1工期目标
以我公司现有的技术力量、生产能力以及劳动力资源配置情况，我公司保证在开工之日起在385日历天完成。
3.2.2质量目标
我公司保证所完成的各分项工程合格率100％，其中90％的分项工程达到优良；各分部工程合格率100％，并有50％以上达到优良；竣工验收时观感得分率达到82分以上。
3.2.3安全目标
我公司保证遵守国家及地方有关安全生产和文明施工的规定，保证做到施工过程无重大伤亡或火灾事故，一般轻伤率在千分之一以内。
3.2.4环保目标
在确保工程质量的同时，力求做到环保施工，节约原材料与能源的销耗。尽量使用环保材料进行施工，现场不得焚烧有毒、有害物质、做好防毒气、防粉尘工作。加强环境保护意识教育，施工过程中，对原有树木、花圃及绿地采取保护措施，并推行绿化现场，美化施工环境、种植花草树木等计划的实施。施工污水排放要经过处理后才排入市政管道。需要进行夜间施工时，严格按照城市夜间施工的有关规定进行申报，不得擅自加夜班。
3.3施工人员配备
详见《拟投入人员情况表》

四、施工进度计划和各阶段进度的保证措施
及违约责任承诺
4.1、工程总控制计划
1)控制目标的分析及确定
由于工程体量较大，业主要求的工期385日历天，计划从2014年02月19日开工到2015年3月10日竣工。
2)总控制进度计划的制定
根据先总体、后局部，先控制、后详细分界的原则，经过对工期目标、开工时间、标书指定5个控制点的多方案对比分析，以基础、主体、内/外装饰等为关键线路，采用计算机辅助管理的方法进行模拟、计算和调整后得到本工程的工期网络图，详见施工工期网络图。
在该工期网络图的指导下，进一步确定各主要线路(关键线路)，尤其是基础和主体施工阶段的细部实施计划，以实施计划确保工期的实现。
各相关计划及工作内容、时间安排如下：
4.2、准备工作进度计划
中标后正式动工前的准备工作包括必要的内业准备和必须的外业准备两个方面，所以准备工作要求在5天内完成，其中：
1)必要的内业准备
正式动工前，必要的内业准备工作包括：标准通用合同条件规定：合同生效后28内应向监理工程师提交一份适合于整个工程的施工规划(又称施工组织设计或项目质量保证计划)和主要工序施工方案，经批准后组织实施；图纸会审工作、各专业(分项)工程的技术交底工作等。
2)必须的外业准备
正式动工前，必须的外业准备工作包括：井架架设工作；
现场办公室、会议室、库房、钢筋/木工加工棚、厕所等生活和生产临时设施的搭设工作；办理各项手续。
4.3、基础结构施工进度控制计划
1)主要工作内容划分
此阶段，有关平面准备工作，比如临时设施的搭设等仍然继续进行；安装的预埋工作适时插入，对照施工部属“(3.3、2)”条的要求，基础结构部分共划分为3个施工段，以结构工程施工为主线，从下往上划分为：挖土方、垫层、基础、回填土4部分。
4.4、主体结构施工进度控制计划
当基础结构全面完工后，进入主体施工阶段。
（1）工作内容
每层的工作内容是：
涉及构件—竖向构件：柱及竖向墙体；水平构件：梁、板结构.
工作内容—钢筋、模板和混凝土、砌体。
4.5、装修进度计划
在主体结构完成后，经验收后进入装修施工阶段。
4.6、配属工程施工进度计划
在精装修工程开工之前，均以各土建工序为主导，总包直管的配属项目主要是安装工程的预埋预留下，分别在基础结构、主体结构、粗装饰工作中随土建施工一道适时插入。
在基础和主体结构施工期间，各土建工序穿插衔接非常紧密，多数配属工作应采取见缝插针的方式穿插到土建施工中，否则就会影响关键工序(工程)的实施，尤其在楼层梁板中，必须重点控制。
4.7、指定分包内容施工进度计划
本工程的如有业主指定分包内容(项目)，在总控制计划中列出了其插入点和有关工序必须完成的时间，应严格遵照执行。
土建施工给这些分包单位尽早地创造了条件，使其有足够的有效的施工时间。但室外装修和室内装修等工作内容均位于关键线路上，必须按期完成，使外墙能够全封闭，为室内装饰，特别是精装饰及油漆涂料等表面工程创造施工条件。
4.8、确保进度目标实现的措施
1)组织保证措施
（1）明确各级进度控制人员，严格网络计划管理，施工中采用四级网络计划进行工期控制
第一级网络为总进度计划，详见第六章施工进度工期网络图；
第二级网络为月施工计划，开工后编制详细的网络计划；
第三级网络为周作业计划，按二级网络要求进行细化，作为总承包单位项目经理部应编制到这一级网络计划，以结合例会制度控制实施；
第四级网络为日作业计划，各施工队在第三级网络的基础上编制的进一步细化安排，标明每日应达到的形象进度，并报总承包单位业务部门批准后实施。
(2)设立工程协调机构，负责与业主/监理工程师的联络、沟通， 协调各专业施工队，各单项工程之间的工作。
(3)建立周生产例会制度(或定期生产碰头会)以及时解决工程施工中出现的问题，并部署下周施工生产。
2)合同保障措施
(1)引进竞争机制，选用高素质的内部施工队伍，严格合同管理力度，确保工程进度和质量要求。
(2)在内部责任合同中，均明确各自的进度控制责任和权利。
(3)在布置任务时做到明确任务的同时明确完成时间。
3)经济保障措施
(1)将进度快慢同经济效益挂钩，对各责任单位明确完成任务的不同时间要求所对应的不同经济收入。
(2)对于关键线路上的工序，凡提前者给予经济奖励。
(3)对于拖延工期者，除给予罚款处罚外，还应指令其自费赶上工期目标(以第三层计划所规定的完成时间作为控制目标)要求。
4)技术保障措施
(1)严格单项工程管理，采用均衡流水施工(详见施工流水段划分)，合理安排工序，提前插入装修。
(2)采用先进的垂直运输机械设备和输送砼设备，以满足材料垂直运输和水平倒运及现场砼输送需求。
(3)采用SP-70/G-70 模板、利建模板及快拆支撑体系，以达到板面平整、组装灵活、砼成型质量好、整装快捷，施工方便；利用早拆支撑，当砼达到约50%强度时，可拆出底模和大部分支撑，只保留养护支撑，从而加快模板、支撑的周转，保证施工进度。
(4)采用计算机辅助管理，提高进度计划的指导性、可用性。
(5)采用无线对讲机指挥系统，对现场进行全方面控制，提高信息反馈和调控能力。
4.9、违约承诺
我司承诺必须按照合同规定的总工期组织施工，接受建设单位及相关部门的检查、监督。工程实际进度与经确认的进度计划不符时，应按建设单位的要求提出改进措施，经建设单位现场工程师确认后执行，如无建设单位同意的工期延长，每延期一天由承包人向发包人支付罚金10000 元，超过一个月者承包人承担发包人由此发生的一切经济损失和相关责任。

五、劳动力和材料投入计划及其保证措施
5.1 拟投入的劳动力计划
5.1.1 劳动力用量计划
A、基础施工阶段：桩基与土方施工主要考虑采用以机械作业为主，人工辅助的方法，因此基础工程施工阶段使用主要的工种劳动力有：土方工15人，砼工30人，砌砖工15人，木工30人，钢筋工30人，机械手7人，水电工8人，电焊工4人，测量工4人，其他杂工35人。
B、主体施工阶段：主体工程为框架结构，因此主体施工期间考虑主要的工种劳动力有；木工30人，砼工30人，钢筋工30人，砌砖工20人，架子工18人，机械手8人，水电工15人，焊工5人，测量工5人，其他杂工20人。
C、装饰施工阶段：后期装修施工阶段，考虑的主要工种劳动力有：抹灰工40人，装饰工40人，涂料工15人，腻子工20人，油漆工18人，架子工8人，机械手8人，水电工30人，焊工8人，木工15人，防水工15人，砌砖工8人，测量工2人，其他杂工40人。
由于施工工期比较紧迫，各个施工阶段所需各工种人员可以根据实际情况需要适当进行调整，确保工程按期完成。
劳动力用量计划表
工种
级别
工程施工阶段投入劳动力情况
基础
主体
装修
土方工

30

木工

30
30
15
钢筋工

30
30

砼工

30
30

砌砖工

15
20
8
抹灰工

40
架子工

18
8
油漆工

18
涂料工

15
装饰工

40
防水工

15
机械手

7
8
8
腻子工

20
电焊工

4
5
8
水电工

8
15
30
测量工

4
5
2
其他杂工

35
20
40
合计
本工程高峰期预计总人数约350人

5.2 工程材料的采购及投入计划
5.2.1、材料采购及准备
1.根据施工进度计划安排好各种材料进场时间，并确定仓库及堆放的面积和地点。
2.定货源、找厂家、看质量、组织好货源、安排好运输车辆。
3.原材试验：各种材料除必须有出厂合格证外，水泥、钢材要按规定取样做力学性能复试，石料和砂在加工现场做含泥量、针片颗粒含量测定，不符合指标坚决不允许进场使用。
4.进场把关：按施工总平面图组织材料现场堆放，除点数、检尺、过秤外还要查看质保书，质保书不合格者严禁进场。
5.钢材必须按双控把关。
6.建筑施工机具准备：根据施工方案和进度计划的要求，编制施工机具需用量计划，为组织运输和确定机具停放场地提供依据。

六、机械设备投入计划及检测设备

6.1基础土方施工机械
基础土方开挖选用W－50型反铲挖土机并配自卸汽车，基础土方回填夯实则采用蛙式打夯机，排水使用4寸潜水泵备用，回填土方选用W－50型反铲挖土机。
6.2场外运输机械和运输方式
我公司为本工程配备2台自卸式汽车作为日常的材料运输及土方运输使用。一般情况下，外购材料均由供货商直接运送到施工现场，运输机械由供货商提供。
6.3场内运输机械和运输方式
施工现场内运输主要包括地面和垂直运输。混凝土、砂浆、砌块等地面运输及楼层内的水平运输主要采用人力斗车；垂直运输考虑选用一台SS-100内吊式井架。
6.4搅拌站施工机械
混凝土主要采用商品砼。至于砼浇注，则配置平板振动器和插入式振动器配。插入式振动器为易损机械，施工中除注意保护外，还购置易损件作为维修使用。
6.5钢筋施工机械
钢筋采取一个集中加工场，钢筋弯曲和钢筋切断在钢筋棚内设一条生产线，主要配有钢筋弯曲机、钢筋调直机、钢筋切割机及钢筋切断机、钢筋剪等。
钢筋或构件焊接主要有电渣压力焊、电弧焊以及对焊机等。
6.6木工施工机械
本工程的梁、柱、楼板主要采用木模支撑木，木制作加工量较大，配置Φ400圆锯；而对于木门窗安装则选用手提电刨。
6.7装饰施工机具
冲击钻、铝合金门窗制作机器、喷涂机等。
6.8其它机械和机具
机具主要有测量器材水准仪、经纬仪等。
拟投入的主要施工机械设备表
序号
机械或设备名称
型号
规格
数量
国别产地
制造年份
功额功率（KW）
生产能力
用于施
工部位
备注
1
自卸汽车
8T
2
吉林
2012
200KW
良好
日常运输

2
反铲挖土机
W-50
1
郑州
2011
120KW
良好
土方

3
打夯机
VS44
4
广东
2012
1.5KW
良好
土方

4
潜水泵
4寸
2
洛阳
2012
1.5KW
良好
土方

5
井架
SS100
1
南宁
2012
4.5KW
良好
垂直运输

6
砂浆搅拌机
STZ250A
2
南宁
2012
2.5KW
良好
砼工程

7
砼输送泵

1
中国
2012

良好
砼工程

8
插入式振动器
ZN500
3
广东
2012
1.5KW
良好
砼工程

9
平板式振动器
B-1-1
2
上海
2012
1.5KW
良好
砼工程

10
钢筋切断机
J30-H40
1
上海
2012
2.0KW
良好
钢筋加工

11
钢筋弯曲机
GWJ40-1
1
洛阳
2011
2.5KW
良好
钢筋加工

12
钢筋调直机
GTJ4-14
1
洛阳
2011
2.5KW
良好
钢筋加工

13
钢筋切割机
KL50
1
广东
2011
2.0KW
良好
钢筋加工

14
钢筋剪

3
广东
2011

良好
钢筋加工

15
电焊机
BX-330
2
上海
2011
15KW
良好
钢构件加工

16
对焊机
UN1-100
2
上海
2011
100KW
良好
钢筋加工

17
电锯、电刨
MQ44
3
洛阳
2011
2.0KW
良好
模板加工

18
水准仪
S4
1
江苏
2011

良好
测量

19
经纬仪
J6
1
江西
2011

良好
测量

20
人力斗车

30
南宁
2011

良好
水平运输

21
磅称
200KG
1
洛阳
2011

良好
测量

22
喷涂机
MQ1-3
3
上海
2011
2.0KW
良好
外墙涂料

23
铝合金机械

2
广东
2011

良好
门窗加工

拟配备本工程的试验和检测仪器设备表
序号
仪器设备名称
型号规格
数量
国别
产地
制造
年份
已使用
台时数
用途
备注
1
全站仪
莱卡TS09
1
瑞士
2010
6个月
工程测量

2
经纬仪
DT-02L
1
南宁
2009
1年
工程测量

3
水准仪
DS3
1
南京
2010
1年
工程测量

4
塔尺
LF-3S
1
苏州
2010
5个月
工程测量

5
钢卷尺
5m
3
南宁
2010
1个月
工程测量

6
X光探伤仪
XXH -2506
1
辽东
2007
5个月
实验检测

7
线锤
CJ-5056
1
长沙
2010
3个月
工程测量

8
水平尺
2m
5
桂林
2010
5个月
工程测量

9
钢卷尺
50m
3
中国
2010
1个月
工程测量

10
取土环刀
200cm3
1
中国
2010
6个月
实验检测

11
安培表
0.5 1/2,2.5/5,5/10
2
中国
2009
1个月
实验检测

12
兆欧表
21C-38mm
2
中国
2009
1个月
实验检测

13
天平
JYT-5
1
衡阳
2010
3个月
实验检测

14
坍落筒
Φ150
1
衡水
2010
10个月
实验检测

15
击实仪
Φ150
1
衡水
2010
4个月
实验检测

16
试块模具
150mm*150mm*150mm
15
柳州
2009
1年
试块取样

17
试块模具
70.7mm*70.7mm*70.7mm
10
柳州
2009
1年
试块取样

18
靠尺
3m
1
桂林
2010
5个月
实验检测

19
台秤
11kg
1
桂林
2010
5个月
实验检测

20
回弹仪
SC1200KN
1
中国
2010
11个月
实验检测

21
毫安表T25mA
HY-S
2
中国
2010
2个月
电气检测

22
电动试压泵
SY-350
2
中国
2010
5个月
给水管道检测

23
钳形电流表
0-600A
2
中国
2010
1个月
电气检测

24
万用表
V-201
4
中国
2010
1个月
电气检测

25
水表
WS-50/100
2
中国
2010
0
给水管道检测

26
网路装置状态检测器

1
中国
2010
1个月
电气检测

27
绝缘摇表
500v
3
中国
2010
1个月
电气检测

28
涂层测厚仪
TT220
1
北京
2010
1个月
涂层厚度检测

29
压力计
1.6~6MPa
2
中国
2010
1个月
给水管道检测

七、施工平面布置图和临时设施布置
本着文明施工，方便运输，减少场内二次搬运，因地制宜和紧密围绕机械设备进行施工，合理布置施工临时设施，施工用水、用电分别引接至施工现场，确保施工场地内文明卫生、交通安全，优化施工对周围造成的施工影响。
7.1、施工平面管理
1、平面管理由项目经理负责，日常工作由主管生产负责人组织有关人员实施，按分片区包干管理，未经同意，不得任意占用；
2、现场道路均作好路基，并进行地面硬化处理，排水沟一律用砖砌，保持畅通。大门入口处设高压洗车槽所出车辆必须清洗干净。
3、现场入口处设警卫室，挂出入制度、场容管理条例、工程简介、安全管理制度、质量方针、管理机构系统等图牌。
4、凡进出场的设备、材料需出示有关部门所签发放行条，警卫进行登记方可进出，所有设备、材料按平面布置图指定的位置堆放整齐，不得任意堆放或改动。
5、施工现场的水准点、轴线控制点、埋地电缆、架空电线有醒目标志，所有材料堆场也必须作好标志，并加以保护。
6、现场在出入口设门卫，所有出入人员凭出入证，甲方等有关单位发给特别通行证，无关人员禁止入内，警卫全天候值班，特别加强夜间巡逻，防止偷盗现场材料，维持良好工作秩序，禁止打架斗殴等行为发生。
7、施工垃圾处理。现场施工垃圾采用集中堆放，专人管理、统一搬运的方法。楼层垃圾用提升机空闲时间吊运，并由专门班组搬运至堆放地点，并及时运出场外。

7.2、施工平面布置
本工程场地各种设施在现场设置如下：
1.生产设施：
生产设施主要包括：钢筋加工棚、搅拌点、制作场地、堆放场地及各种机械设备等。生产设施的布置以垂直运输设备为中心，根据现场情况合理安排。
各项设施具体布置情况详见“施工现场平面布置图”。
7.3 平面布置要求：
道路及地面：现场道路及地面均采用硬地坪。现场裸露的临时道路在地面压实后铺200mm厚片石，面铺碎石后浇100厚C20砼，其它裸露堆场院地面、加工场区地面平整夯实后浇注C15砼8cm厚。
施工现场设专用施工道路，沿道路两侧设排水沟及沉砂井，场地污水经沉砂井沉淀后由甲方指定点排出场外。沉砂井定期清理。
出入口处设临时洗车场，车辆须冲洗干净后方可出入。
7.4 施工临时供水供电线路
经计算本工程高峰期总用电量126.5 KVA。总线路采用截面为150mm2的护套线。为防止停电对施工造成影响，现场设150kw柴油发电机一台，并连接好备用电路，遇停电时马上切换备用电路，使用发电机供电，以保证工程进度。

八、 关键施工技术、工艺及工程项目实施的
重点分析和解决方案
8.1 施工测量
8.1.1 建立施工控制网点
根据施工总平面图上拟建的建筑物的坐标位置、基线、基点及城市水准点或相对标高参照点的相关数据，用经纬仪、水准仪及钢尺进行网点的测量；施工控制的测量闭合误差校核，误差值在1／500内时可按比例修正，超出允许误差值时应重新复测，使用经纬仪测量施工网点时，并作两个测回的测量。
8.1.2 轴线定位
测量由主轴线交点开始测量各轴线，最后将经纬仪移到对角点进行校核闭合无误，总体尺寸及局部尺寸复核准确，才把轴线延伸到建筑物的轴线或邻近建筑物上。
8.1.3 高程控制
布置垂直高度控制，采用内控和外控相结合的方法，在建筑物内设四个水准点，利用水准仪进行两个测回测定水准点高程，使用时须检查各水准点间的高差，确认无误后方可使用，传递高程时要注意每层标高应相对基准，并用吊锤、钢尺配合水准仪使用。
8.1.4 沉降观测
①沉降观测选用精密水平仪和铟钢尺，每次观测前均要严格校对仪器，并确保测量精度在Ⅱ级水准内；同时要求每次观测使用同一套测量工具和固定测量人员。
②严格按照设计要求设置观测点；从城市网点引测四个单独水准点，水准点的位置距离建筑物大概30至40米，并做好固定防护，保证在全部观测期间不受损坏，视线不被阻挡。
③施工期间的观测应当在工程施工每完成一层观测一次，工程竣工后第一年每隔三个月观测一次，第二年每隔六个月观测一次，往后若观测结果表明沉降已趋于稳定时，即可停止观测，否则要继续进行观测，直到下沉稳定为止。
④做好每次观测记录，并把结果及时通知设计人员。
8.2 基础工程及地下室工程
8.2.1排水系统
沿挖孔桩场地四周施工一条闭合的明沟加集水井的排水系统，以及在场地出水口处的沉淀池，挖孔桩的水抽至集水井中，集水井抽出的水经明沟汇集于沉淀池后再抽排入污水管道。
对于地下水位高的挖孔桩施工部位，开挖时首先要降低地下水位。在该区段中部位置选择一个最长桩位，优先开挖于其他桩3-4节，护壁要比其他桩加厚50mm左右，增加侧壁强度，在侧壁不同方向上沿竖向每隔500mm加埋一个Φ25溢水管，进行深差降水，这样利于地下土质稳定、便于其它桩点挖土施工。在挖孔桩施工过程中，做好降排水对周边环境的影响。
8.2.1施工场地硬地化处理
考虑到主体设计地板底下需浇灌混凝土垫层，同时又能起到方便挖孔桩土方及砼斗车场内运输和测量放线工作，做好文明施工准备，就需对施工场地范围内的现状表面土体进行垫层砼处理，采用商品砼C15浇捣厚100㎜。
8.2.2人工挖孔桩
8.2.2.1施工工艺流程
测量定桩位 →砼防踢护壁（H=250）→ 采用 “十”字线引出方式把孔中心引至护壁上，用水泥钉、油漆做好标志 → 埋设护栏钢筋，护栏制安 → 第一节挖土、孔内排水通风 → 校正孔中心及几何尺寸 → 修整孔壁 → 绑扎护壁钢筋 → 安装护壁模板 → 校正中心及模板圆度 → 浇灌护壁混凝土 → 养护 → 拆模板、修理护壁砼 →下节挖土、排水、送风……循环施工 → 终孔验孔 → 钢筋笼制安 → 钢筋笼隐蔽验收 → 浇桩身砼 → 养护。
8.2.2.2测量放线
⑴检查复核控制桩各点，检查其建筑基线尺寸是否符合点位。
⑵根据有关坐标、水准点，测定各轴线的位置与场地标高。对各轴的位置，均设置轴线编号，并加以标记，且做好临时保护措施，不得随意破坏。
⑶用全站仪、经纬仪及钢尺依各轴线定出各桩位，用红漆标在垫层上，待第一节护壁施工完成后再引入孔壁上，用红油漆或水泥钉标志，作为挖孔依据。
⑷放好轴线后，及时报告监理或甲方验线，复核后方可开工。
⑸为了确保桩的垂直度达到设计与施工规范要求，井孔开挖时，应根据测量定位后的桩中引出“十”字线，在第一节井壁上作出标记，当挖孔完成拼装护壁钢模时，在“十”字线交点引吊桩中线，核校尺寸正确，没有偏位后，才浇注护壁砼。
8.2.2.3砼防踢护壁
桩孔开孔第一节土方时，挖孔土方深度约1m，护壁模板高出地面25cm，外侧用高20cm的薄铁皮封闭，护壁厚度和砼浇灌按设计要求施工，并插入4根长1m的Ф16钢筋，作为安全栏网立柱，再用3道ф8钢筋沿圆弧立柱钢筋焊接形成防护网。
8.2.2.4桩孔开挖
根据现场情况对桩距小于2.5倍桩径的桩采取跳挖间隔施工，即桩身混凝土强度达到5Mpa后方可进行邻桩的挖孔作业。相邻桩的桩端持力层的标高相差较大时，应采用跳挖间隔施工，并施工较长桩。
