渡槽工程质量评定表14.docx

三、渡槽工程施工质量评定表目录
序号
表格名称
表格类型
1
渡槽造孔灌注桩基础单元工程质量评定表
槽表3.1
2
渡槽槽墩台基坑开挖单元工程质量评定表
槽表3.2
3
渡槽槽墩台砂砾料垫层回填单元工程质量评定表
槽表3.3
4
渡槽槽墩(柱)混凝土单元工程质量评定表
槽表3.4
5
混凝土基础面或混凝土施工缝处理工序质量评定表
槽表3.4-1
6
混凝土模板工序质量评定表
槽表3.4-2
7
混凝土钢筋工序质量评定表
槽表3.4-3
8
混凝土止水、伸缩缝安装工序质量评定表
槽表3.4-4
9
渡槽槽墩(柱)混凝土浇筑工序质量评定表
槽表3.4-5
10
渡槽预埋件安装单元工程质量评定表
槽表3.5
11
渡槽墩(柱)台冒顶混凝土单元工程质量评定表
槽表3.6
12
混凝土基础面处理工序质量评定表
槽表3.6-1
13
混凝土模板工序质量评定表
槽表3.6-2
14
混凝土钢筋工序质量评定表
槽表3.6-3
15
混凝土止水、伸缩缝安装工序质量评定表
槽表3.6-4
16
渡槽墩(柱)台冒顶混凝土浇筑工序质量评定表
槽表3.6-5
17
渡槽槽身混凝土单元工程质量评定表
槽表3.7
18
混凝土接触面处理工序质量评定表
槽表3.7-1
19
混凝土模板工序质量评定表
槽表3.7-2
20
混凝土钢筋工序质量评定表
槽表3.7-3
21
混凝土止水、伸缩缝安装工序质量评定表
槽表3.7-4
22
渡槽槽身混凝土浇筑工序质量评定表
槽表3.7-5

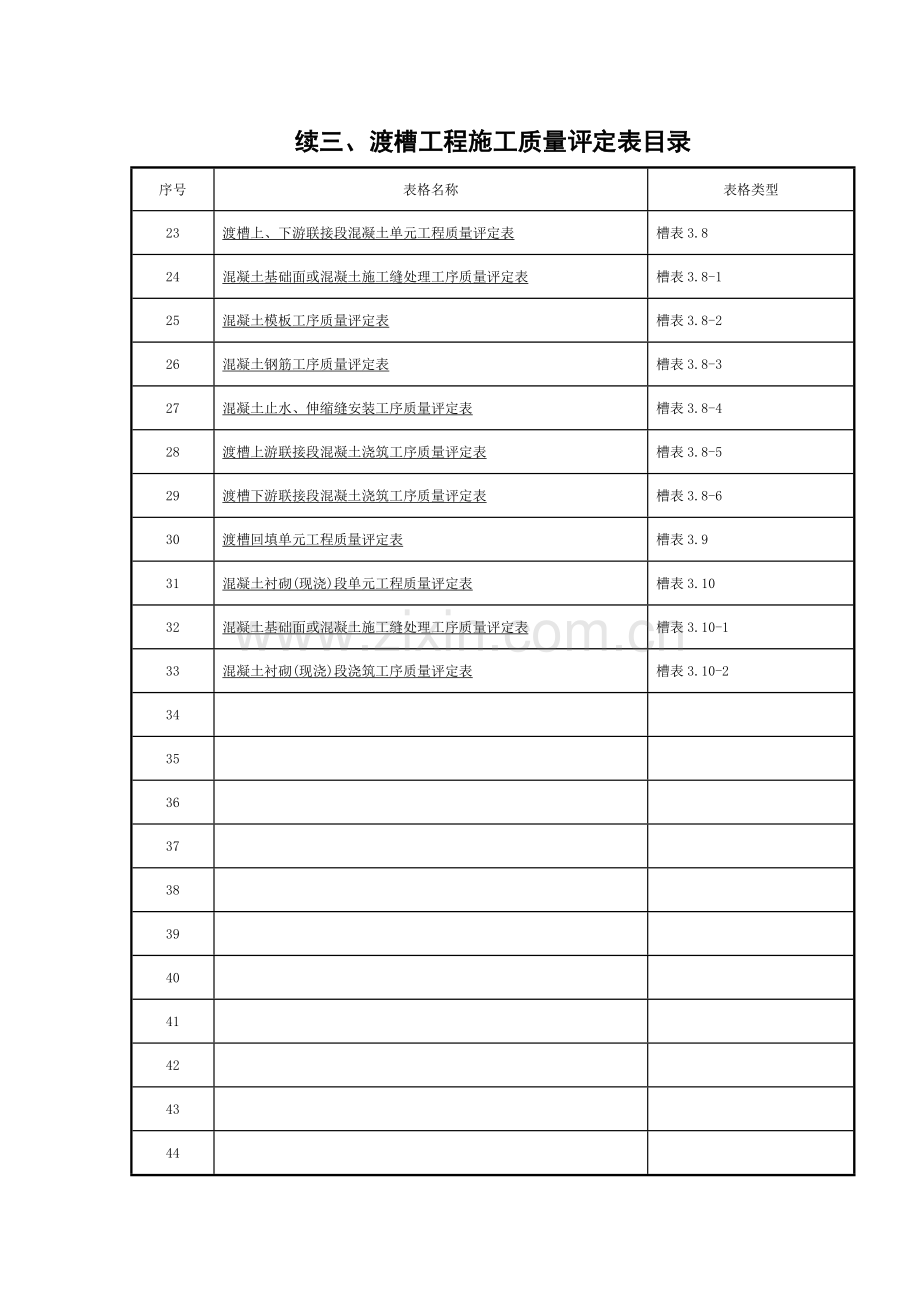

续三、渡槽工程施工质量评定表目录
序号
表格名称
表格类型
23
渡槽上、下游联接段混凝土单元工程质量评定表
槽表3.8
24
混凝土基础面或混凝土施工缝处理工序质量评定表
槽表3.8-1
25
混凝土模板工序质量评定表
槽表3.8-2
26
混凝土钢筋工序质量评定表
槽表3.8-3
27
混凝土止水、伸缩缝安装工序质量评定表
槽表3.8-4
28
渡槽上游联接段混凝土浇筑工序质量评定表
槽表3.8-5
29
渡槽下游联接段混凝土浇筑工序质量评定表
槽表3.8-6
30
渡槽回填单元工程质量评定表
槽表3.9
31
混凝土衬砌(现浇)段单元工程质量评定表
槽表3.10
32
混凝土基础面或混凝土施工缝处理工序质量评定表
槽表3.10-1
33
混凝土衬砌(现浇)段浇筑工序质量评定表
槽表3.10-2
34

35

36

37

38

39

40

41

42

43

44

槽表3.1 渡槽造孔灌注桩基础单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
项目名称
质 量 标 准
检测结果
评定
检测项目
1
钻

孔
孔位偏差
单桩、条形桩基沿垂直轴线方向和群桩基础边桩的偏差小于1/6桩设计直径，其他部位桩的偏差小于1/4桩径
总测点数
实测值范围
合格点数
合格率

2
孔径偏差
+lOcm -5cm
总测点数
实测值范围
合格点数
合格率

3
△孔斜率
< 1%
总测点数
实测值范围
合格点数
合格率

4
△孔深
不得小于设计孔深
总测点数
实测值范围
合格点数
合格率

5
清

孔
△孔底淤积厚度
端承桩小于等于10cm；摩擦桩小于等于30cm
总测点数
实测值范围
合格点数
合格率

6
孔内浆液密度
循环1.15～1.25g/cm3，原孔造浆1.1g/cm3左右
总测点数
实测值范围
合格点数
合格率

7
混

凝

土

浇

筑
导管埋深
埋深大于lm，小于等于6m
总测点数
实测值范围
合格点数
合格率

8
钢筋笼安放
符合设计要求
总测点数
实测值范围
合格点数
合格率

9
△混凝土上升速度
≥2m/h或符合设计要求
总测点数
实测值范围
合格点数
合格率

10
混凝土塌落度
18～22cm
总测点数
实测值范围
合格点数
合格率

ll
混凝土扩散度
34～38cm
总测点数
实测值范围
合格点数
合格率

12
浇筑最终高度
符合设计要求
总测点数
实测值范围
合格点数
合格率

13
△施工记录、图表
齐全、准确、清晰
总测点数
实测值范围
合格点数
合格率

施工单位自评意见
质量等级
监理单位复核意见
复核质量等级
检测项目实测 点，合格率 ％

施工单位名称

监理单位名称

初检负责人
复检负责人
终检负责人
年 月 日
年 月 日
年 月 日
复核人
年 月 日

槽表３.2 渡槽槽墩台基坑开挖单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日至 年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
项目名称
质量标准
检验结果
评定
检查项目
1
△基础清理和处理
预留保护层已挖除，表层无扰动，无不合格土、腐殖土杂物全部清除，排水、洞穴等均已按设计要求处理

2
△基础面取样
地质符合设计要求，表面无显著凹凸，取样检验满足设计要求

3
边坡清理和处理
无草根、乱石，有害洞穴已处理,符合设计要求

4
边坡坡度
不陡于设计坡度

检测项目
1
基坑底部高程
允许偏差：+5cm～0
总测点数
实测值范围
合格点数
合格率

2
基坑长或宽
允许偏差：+10cm -5cm
总测点数
实测值范围
合格点数
合格率

3
基坑中心线
允许偏差：±2cm
总测点数
实测值范围
合格点数
合格率

4
表面平整度
允许偏差:10cm
总测点数
实测值范围
合格点数
合格率

施工单位自评意见
质量等级
监理单位复核意见
复核质量等级
主要检查项目全部符合质量标准，一般检查项目 质量标准。检测项目实测 点，合格率 %

施工单位名称

监理单位名称

初检负责人
复检负责人
终检负责人
年 月 日
年 月 日
年 月 日
复核人
年 月 日

槽表3.3渡槽槽墩台砂砾料垫层回填单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
检查项目
质量标准
检验结果
评定
检查项目
1
基面清理
表层未扰动,平整、坚实

2
△地表水及地下水
妥善引排或封堵

3
△砂砾料垫层
质量符合设计要求，无杂物

4
排水体无纺布铺设
排水体外侧及顶面10cm、底面，铺设平顺

5
混凝土垫层
质量符合设计要求

6
沥青材料、封闭层
符合设计要求，无鼓泡、脱层、流淌，均匀、无漏铺

检测项目
1
砂砾料铺料厚度
允许偏差：±5cm
总测点数
实测值范围
合格点数
合格率

2
砂砾料压实度
符合设计要求
总测点数
实测值范围
合格点数
合格率

3
排水体外形尺寸
允许偏差：±3cm
总测点数
实测值范围
合格点数
合格率

4
混凝土垫层厚度
符合设计要求
总测点数
实测值范围
合格点数
合格率

5
混凝土垫层顶部高程
允许偏差：+5cm～0
总测点数
实测值范围
合格点数
合格率

施工单位自评意见
质量等级
监理单位复核意见
复核质量等级
主要检查项目全部符合质量标准，一般检查项目 质量标准。检测项目实测 点，合格率 %

施工单位名称

监理单位名称

初检负责人
复检负责人
终检负责人
年 月 日
年 月 日
年 月 日
复核人
年 月 日

槽表3.4 渡槽槽墩(柱)混凝土单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日至 年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
工 序 名 称
工 序 质 量 等 级
1
基础面或混凝土施工缝处理

2
模板

3
△钢筋

4
止水、伸缩缝和排水管

5
△混凝土浇筑

施工单位自评意见
质量等级
监理单位复核意见
复核质量等级
工序质量全部合格，主要工序—钢筋、混凝土浇筑两工序质量 ，工序质量优良率为 %

施工单位名称

监理单位名称

初检负责人
复检负责人
终检负责人
年 月 日
年 月 日
年 月 日
复核人
年 月 日

槽表3.4-1混凝土基础面或混凝土施工缝处理工序质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日至 年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
项目名称
质量标准
检验结果
评定
检查项目
1
△混凝土垫层
符合设计要求

2
垫层面清理
无乱石、杂物，积水垫层面清洁、平整

3
施工缝处理
混凝土全部凿毛、小石外露

4
地表水、地下水
已妥善排引或封堵

施工单位自评意见
质量等级
监理单位复核意见
复核质量等级
主要检查项目符合质量标准，一般检查项目 质量标准

施工单位名称

监理单位名称

初检负责人
复检负责人
终检负责人
年 月 日
年 月 日
年 月 日
复核人

年 月 日

槽表3.4-2 混凝土模板工序质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
项目名称
质量标准
检验结果
评定
检查项目
1
△模板稳定性、刚度和强度
符合设计要求

2
模板表面
光洁、无污物、接缝严密

检测项目
1
模板平整度，相邻两板面高差
钢模允许偏差：0.2cm
木模允许偏差：0.3cm
总测点数
实测值范围
合格点数
合格率

2
局部不平
(用2m直尺检查)
钢模允许偏差：0.2cm
木模允许偏差：0.5cm
总测点数
实测值范围
合格点数
合格率

3
板面缝隙
钢模允许偏差：0.1cm
木模允许偏差：0.2cm
总测点数
实测值范围
合格点数
合格率

4
结构物边线与设计边线
允许偏差：1cm
总测点数
实测值范围
合格点数
合格率

5
结构水平断面内部尺寸
允许偏差：±2cm
总测点数
实测值范围
合格点数
合格率

6
预留孔洞尺寸及位置
允许偏差：±1cm
总测点数
实测值范围
合格点数
合格率

7
承重钢模标高
允许偏差：±0.5cm
总测点数
实测值范围
合格点数
合格率

施工单位自评意见
质量等级
监理单位复核意见
复核质量等级
主要检查项目全部符合质量标准，一般检查项目 质量标准。检测项目实测 点，合格率 %

施工单位名称

监理单位名称

初检负责人
复检负责人
终检负责人
年 月 日
年 月 日
年 月 日
复核人

年 月 日

槽表3.4-3 混凝土钢筋工序质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
项目名称
质 量 标 准
检验结果
评定
检查项目
1
钢筋品种、规格
符合设计要求

2
△钢筋尺寸、安装位置
符合设计要求

3
焊条品种、规格
不允许有裂缝、凹陷、焊瘤

4
△脱焊点和漏焊点
不允许有脱焊和漏焊

检测项目
1
△绑扎
缺扣、松扣
允许偏差：≤20%且不集中
总测点数
实测值范围
合格点数
合格率

弯钩朝向正确
符合设计图纸
总测点数
实测值范围
合格点数
合格率

搭接长度
允许偏差：－0.05设计值
总测点数
实测值范围
合格点数
合格率

2
点焊及电弧焊
接头处中心的纵向偏移差
允许偏差： 0.5d
总测点数
实测值范围
合格点数
合格率

接头处钢筋轴线的曲折
允许偏差：4度
总测点数
实测值范围
合格点数
合格率

△焊缝
长度
允许偏差：－0.5d
总测点数
实测值范围
合格点数
合格率

高度
允许偏差：－0.05d
总测点数
实测值范围
合格点数
合格率

宽度
允许偏差：－0.1d
总测点数
实测值范围
合格点数
合格率

咬边深度
允许偏差：-0.05d，不大于1
总测点数
实测值范围
合格点数
合格率

表面气孔夹渣
允许偏差：在2d长度上不多于2个
总测点数
实测值范围
合格点数
合格率

允许偏差：气孔、夹渣直径不大于3mm
总测点数
实测值范围
合格点数
合格率

3
钢筋长度方向的偏差
允许偏差：±1/2净保护层厚
总测点数
实测值范围
合格点数
合格率

4
同一排受力钢筋间距的局部偏差
允许偏差：柱、梁±0.5d
板、墙±0.1间距
总测点数
实测值范围
合格点数
合格率

5
同一排中分布钢筋间距的偏差
允许偏差：±0.1间距
总测点数
实测值范围
合格点数
合格率

6
双排钢筋，排与排间距的局部偏差
允许偏差：±0.1排距
总测点数
实测值范围
合格点数
合格率

7
梁与柱中钢箍间距的偏差
允许偏差：0.1箍筋间距
总测点数
实测值范围
合格点数
合格率

8
保护层厚度的局部偏差
允许偏差：±1/4净保护层厚
总测点数
实测值范围
合格点数
合格率

施工单位自评意见
质量等级
监理单位复核意见
复核质量等级
主要检查检测项目全部符合质量标准，一般检查项目 质量标准。检测项目实测 点，合格率 %

施工单位名称

监理单位名称

初检负责人
复检负责人
终检负责人
年 月 日
年 月 日
年 月 日
复核人

年 月 日

槽表3.4-4 混凝土止水、伸缩缝安装工序质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日至 年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
项目名称
质量标准
检验结果
评定
检查项目
1
△伸缩缝、止水、排水管原材料、结构形式
符合设计要求

2
伸缩缝处理(包括缝间处理、混凝土表面处理及表面嵌缝)
缝内无杂物；伸缩缝表面清洁干燥，无蜂窝麻面、起皮起砂，外露铁件割除；嵌缝材料，充填密实，与混凝土面锚压紧密

3
止水片(带)安装、焊接
符合设计要求，位置准确、牢固可靠、无变形和损坏，焊接或粘接长度符合设计要求，接缝紧密，表面光滑，无裂纹、空洞、脱离，外型美观

4
排水管安装
符合设计要求，排水通畅，无阻塞

检测项目
1
止水片(带)几何尺寸
宽
允许偏差：±0.5cm
总测点数
实测值范围
合格点数
合格率

高(牛鼻子)
允许偏差：±0.2cm
总测点数
实测值范围
合格点数
合格率

长
允许偏差：±2cm
总测点数
实测值范围
合格点数
合格率

2
△搭接长度
金属止水
允许偏差：不小于2cm双面氧焊
总测点数
实测值范围
合格点数
合格率

塑料(橡胶)止水
允许偏差：0～+5cm
总测点数
实测值范围
合格点数
合格率

3
安装偏差
大体积混凝土
允许偏差：±3cm
总测点数
实测值范围
合格点数
合格率

细部结构
允许偏差：2cm
总测点数
实测值范围
合格点数
合格率

4
排水管安装
平面位置
允许偏差：±10cm
总测点数
实测值范围
合格点数
合格率

倾斜度
允许偏差：小于 4%
总测点数
实测值范围
合格点数
合格率

施工单位自评意见
质量等级
监理单位复核意见
复核质量等级
主要检查检测项目全部符合质量标准,一般检查项目 质量标准。检测项目实测 点，合格率 %

施工单位名称

监理单位名称

初检负责人
复检负责人
终检负责人
年 月 日
年 月 日
年 月 日
复核人

年 月 日

槽表3.4-5 渡槽槽墩(柱)混凝土浇筑工序质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
项目名称
质量标准
检验结果
评定
检查项目
1
砂浆铺筑
厚度不大于3cm，均匀平整、无漏铺

2
△入仓混凝土料
符合设计质量要求

3
△平仓分层
厚度符合规定，分层清楚，无骨料集中

4
△混凝土振捣
垂直插入下层5cm，有次序，无架空和漏振

5
△铺料间歇时间
符合规定，无初凝现象

6
积水和泌水
排除及时，无外部水流入

7
插筋、管路等埋设件保护
有少量位移，但不影响使用。

8
混凝土养护
混凝土表面保持湿润，但局部短时间有时干时湿现象

9
麻面
少量麻面，但累计面积不超过0.5%

10
蜂窝狗洞
轻微、少量、不连接，单个面积不超过0.1m2，深度不超过骨料最大粒径，已按要求处理。

11
△露筋
无主筋外露，箍、副筋个别微露，已按要求处理。

12
碰损掉角
重要部位不允许，其他部位轻微少量，已按要求处理。

13
表面裂缝
有短小、不跨层的表面裂缝，已按要求处理

14
△深层及贯穿裂缝
无

检
测
项
目
1
轴线位置
允许偏差：1cm
总测点数
实测值范围
合格点数
合格率

2
顶部高程
允许偏差：0～ －1cm
总测点数
实测值范围
合格点数
合格率

3
截面尺寸长、宽
允许偏差：±2cm
总测点数
实测值范围
合格点数
合格率

4
表面平整度
允许偏差：2cm
总测点数
实测值范围
合格点数
合格率

施工单位自评意见
质量等级
监理单位复核意见
复核质量等级
主要检查检测项目全部符合质量标准，一般检查项目 质量标准。检测项目实测 点，合格率 %

施工单位名称

监理单位名称

初检负责人
复检负责人
终检负责人
年 月 日
年 月 日
年 月 日
复核人

年 月 日

槽表3.5 渡槽预埋件安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
项目名称
质量标准
检验结果
评定
检查项目
1
△预埋件规格尺寸
符合设计要求

2
预埋件安装位置
符合设计要求

3
埋件钢筋焊接
焊疤、焊缝加强高应铲平，弧坑补平

检测项目
1
防震挡块预埋件
允许偏差：±0.3cm
总测点数
实测值范围
合格点数
合格率

2
伸缩缝预埋件
允许偏差：±0.2cm
总测点数
实测值范围
合格点数
合格率

3
连续预埋件
允许偏差：±0.2cm
总测点数
实测值范围
合格点数
合格率

4
轴线位置
允许偏差：1cm
总测点数
实测值范围
合格点数
合格率

5
顶面高程
允许偏差：0～ －1cm
总测点数
实测值范围
合格点数
合格率

施工单位自评意见
质量等级
监理单位复核意见
复核质量等级
主要检查检测项目全部符合质量标准，一般检查项目 质量标准。检测项目实测 点，合格率 %

施工单位名称

监理单位名称

初检负责人
复检负责人
终检负责人
年 月 日
年 月 日
年 月 日
复核人
年 月 日

槽表3.6 渡槽墩(柱)台冒顶混凝土单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日至 年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
工 序 名 称
工 序 质 量 等 级
1
基础面或混凝土施工缝处理

2
模板

3
△钢筋

4
止水、伸缩缝和排水管

5
△混凝土浇筑

施工单位自评意见
质量等级
监理单位复核意见
复核质量等级
工序质量全部合格，主要工序—钢筋、混凝土浇筑两工序质量 ，工序质量优良率为 %

施工单位名称

监理单位名称

初检负责人
复检负责人
终检负责人
年 月 日
年 月 日
年 月 日
复核人
年 月 日

槽表3.6-1 混凝土基础面处理工序质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日至 年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
项目名称
质量标准
检验结果
评定
检查项目
1
△混凝土垫层
符合设计要求

2
垫层面清理
无乱石、杂物，积水垫层面清洁、平整

3
施工缝处理
混凝土全部凿毛、小石外露

4
地表水、地下水
已妥善排引或封堵

施工单位自评意见
质量等级
监理单位复核意见
复核质量等级
主要检查项目符合质量标准，一般检查项目 质量标准

施工单位名称

监理单位名称

初检负责人
复检负责人
终检负责人
年 月 日
年 月 日
年 月 日
复核人

年 月 日

槽表3.6-2 混凝土模板工序质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
项目名称
质量标准
检验结果
评定
检查项目
1
△模板稳定性、刚度和强度
符合设计要求

2
模板表面
光洁、无污物、接缝严密

检测项目
1
模板平整度，相邻两板面高差
钢模允许偏差：0.2cm
木模允许偏差：0.3cm
总测点数
实测值范围
合格点数
合格率

2
局部不平
(用2m直尺检查)
钢模允许偏差：0.2cm
木模允许偏差：0.5cm
总测点数
实测值范围
合格点数
合格率

3
板面缝隙
钢模允许偏差：0.1cm
木模允许偏差：0.2cm
总测点数
实测值范围
合格点数
合格率

4
结构物边线与设计边线
允许偏差：1cm
总测点数
实测值范围
合格点数
合格率

5
结构水平断面内部尺寸
允许偏差：±2cm
总测点数
实测值范围
合格点数
合格率

6
预留孔洞尺寸及位置
允许偏差：±1cm
总测点数
实测值范围
合格点数
合格率

7
承重钢模标高
允许偏差：±0.5cm
总测点数
实测值范围
合格点数
合格率

施工单位自评意见
质量等级
监理单位复核意见
复核质量等级
主要检查项目全部符合质量标准，一般检查项目 质量标准。检测项目实测 点，合格率 %

施工单位名称

监理单位名称

初检负责人
复检负责人
终检负责人
年 月 日
年 月 日
年 月 日
复核人

年 月 日

槽表3.6-3 混凝土钢筋工序质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
项目名称
质 量 标 准
检验结果
评定
检查项目
1
钢筋品种、规格
符合设计要求

2
△钢筋尺寸、安装位置
符合设计要求

3
焊条品种、规格
不允许有裂缝、凹陷、焊瘤

4
△脱焊点和漏焊点
不允许有脱焊和漏焊

检测项目
1
△绑扎
缺扣、松扣
允许偏差：≤20%且不集中
总测点数
实测值范围
合格点数
合格率

弯钩朝向正确
符合设计图纸
总测点数
实测值范围
合格点数
合格率

搭接长度
允许偏差：－0.05设计值
总测点数
实测值范围
合格点数
合格率

2
点焊及电弧焊
接头处中心的纵向偏移差
允许偏差： 0.5d
总测点数
实测值范围
合格点数
合格率

接头处钢筋轴线的曲折
允许偏差：4度
总测点数
实测值范围
合格点数
合格率

△焊缝
长度
允许偏差：－0.5d
总测点数
实测值范围
合格点数
合格率

高度
允许偏差：－0.05d
总测点数
实测值范围
合格点数
合格率

宽度
允许偏差：－0.1d
总测点数
实测值范围
合格点数
合格率

咬边深度
允许偏差：-0.05d，不大于1
总测点数
实测值范围
合格点数
合格率

表面气孔夹渣
允许偏差：在2d长度上不多于2个
总测点数
实测值范围
合格点数
合格率

允许偏差：气孔、夹渣直径不大于3mm
总测点数
实测值范围
合格点数
合格率

3
钢筋长度方向的偏差
允许偏差：±1/2净保护层厚
总测点数
实测值范围
合格点数
合格率

4
同一排受力钢筋间距的局部偏差
允许偏差：柱、梁±0.5d
板、墙±0.1间距
总测点数
实测值范围
合格点数
合格率

5
同一排中分布钢筋间距的偏差
允许偏差：±0.1间距
总测点数
实测值范围
合格点数
合格率

6
双排钢筋，排与排间距的局部偏差
允许偏差：±0.1排距
总测点数
实测值范围
合格点数
合格率

7
梁与柱中钢箍间距的偏差
允许偏差：0.1箍筋间距
总测点数
实测值范围
合格点数
合格率

8
保护层厚度的局部偏差
允许偏差：±1/4净保护层厚
总测点数
实测值范围
合格点数
合格率

施工单位自评意见
质量等级
监理单位复核意见
复核质量等级
主要检查检测项目全部符合质量标准，一般检查项目 质量标准。检测项目实测 点，合格率 %

施工单位名称

监理单位名称

初检负责人
复检负责人
终检负责人
年 月 日
年 月 日
年 月 日
复核人

年 月 日

槽表3.6-4 混凝土止水、伸缩缝安装工序质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日至 年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
项目名称
质量标准
检验结果
评定
检查项目
1
△伸缩缝、止水、排水管原材料、结构形式
符合设计要求

2
伸缩缝处理(包括缝间处理、混凝土表面处理及表面嵌缝)
缝内无杂物；伸缩缝表面清洁干燥，无蜂窝麻面、起皮起砂，外露铁件割除；嵌缝材料，充填密实，与混凝土面锚压紧密

3
止水片(带)安装、焊接
符合设计要求，位置准确、牢固可靠、无变形和损坏，焊接或粘接长度符合设计要求，接缝紧密，表面光滑，无裂纹、空洞、脱离，外型美观

4
排水管安装
符合设计要求，排水通畅，无阻塞

1
止水片(带)几何尺寸
宽
允许偏差：±0.5cm
总测点数
实测值范围
合格点数
合格率

高(牛鼻子)
允许偏差：±0.2cm
总测点数
实测值范围
合格点数
合格率

长
允许偏差：±2cm
总测点数
实测值范围
合格点数
合格率

2
△搭接长度
金属止水
允许偏差：不小于2cm双面氧焊
总测点数
实测值范围
合格点数
合格率

塑料(橡胶)止水
允许偏差：0～+5cm
总测点数
实测值范围
合格点数
合格率

3
安装偏差
大体积混凝土
允许偏差：±3cm
总测点数
实测值范围
合格点数
合格率

细部结构
允许偏差：2cm
总测点数
实测值范围
合格点数
合格率

4
排水管安装
平面位置
允许偏差：±10cm
总测点数
实测值范围
合格点数
合格率

倾斜度
允许偏差：小于 4%
总测点数
实测值范围
合格点数
合格率

施工单位自评意见
质量等级
监理单位复核意见
复核质量等级
主要检查检测项目全部符合质量标准,一般检查项目 质量标准。检测项目实测 点，合格率 %

施工单位名称

监理单位名称

初检负责人
复检负责人
终检负责人
年 月 日
年 月 日
年 月 日
复核人

年 月 日

槽表3.6-5渡槽墩(柱)台冒顶混凝土浇筑工序质量评定表
单位工程名称

单元工程量

分部工程名称

检验日期
年 月 日
单元工程名称、部位

评定日期
年 月 日
项次
项目名称
质量标准
检验结果
评定
检查项目
1
砂浆铺筑
厚度不大于3cm，均匀平整、无漏铺

2
△入仓混凝土料
符合设计质量要求

3
△平仓分层
厚度符合规定，分层清楚，无骨料集中

4
△混凝土振捣
垂直插入下层5cm，有次序，无架空和漏振

5
△铺料间歇时间
符合规定，无初凝现象

6
积水和泌水
排除及时，无外部水流入

7
插筋、管路等埋设件保护
有少量位移，但不影响使用。

8
混凝土养护
混凝土表面保持湿润，但局部短时间有时干时湿现象

9
麻面
少量麻面，但累计面积不超过0.5%

10
蜂窝狗洞
轻微、少量、不连接，单个面积不超过0.1m2，深度不超过骨料最大粒径，已按要求处理。

11
△露筋
无主筋外露，箍、副筋个别微露，已按要求处理。

12
碰损掉角
重要部位不允许，其他部位轻微少量，已按要求处理。

13
表面裂缝
有短小、不跨层的表面裂缝，已按要求处理

14
△深层及贯穿裂缝
无

检
测
项
目
1
轴线位置
允许偏差：1cm
总测点数
实测值范围
合格点数
合格率

2
顶部高程
允许偏差：0～ －1cm
总测点数
实测值范围
合格点数
合格率

3
截面尺寸长、宽
允许偏差：±2cm
总测点数
实测值范围
合格点数
合格率

4
表面平整度
允许偏差：2cm
总测点数
实测值范围
合
