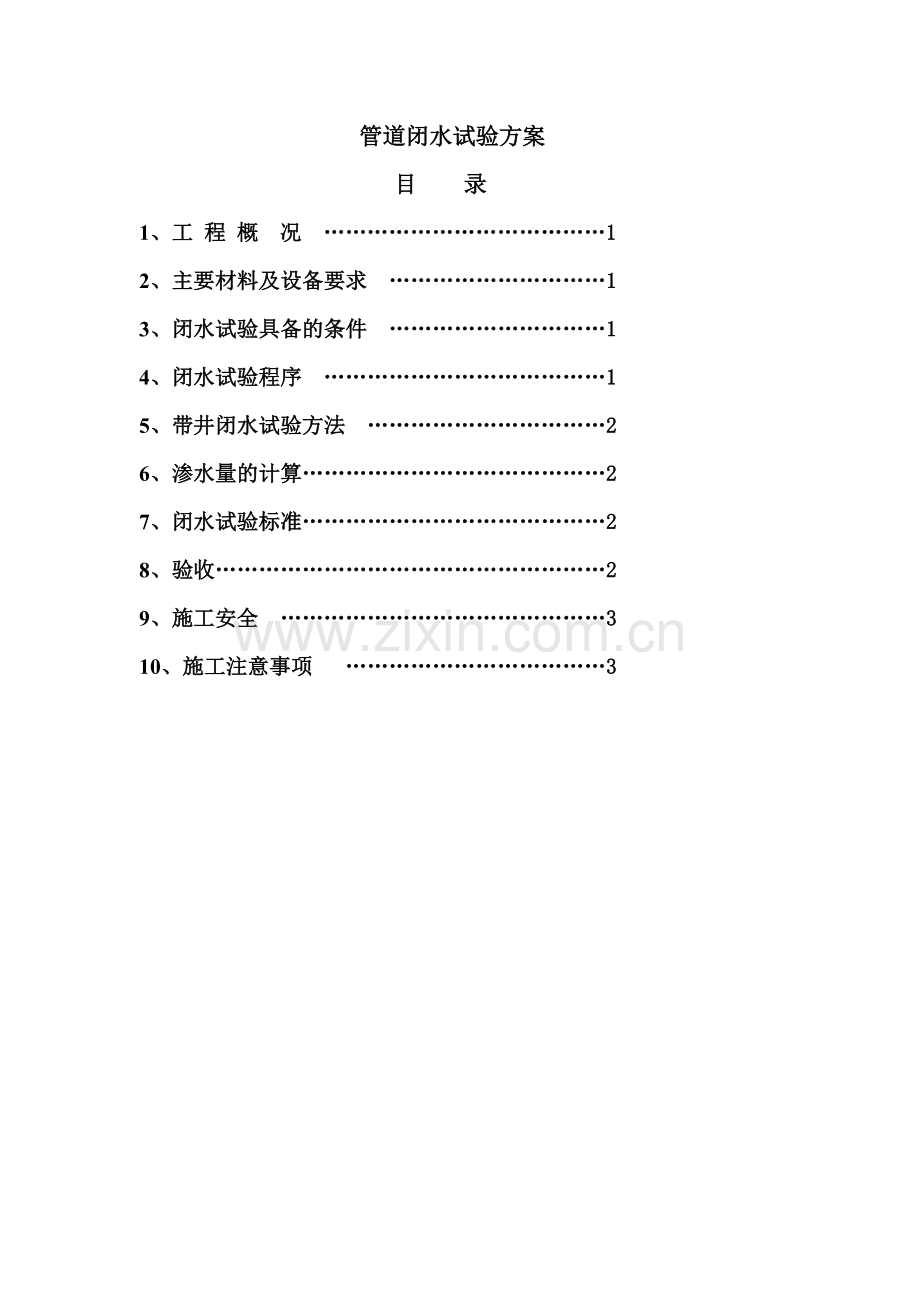

管道闭水试验方案
目 录
1、工 程 概 况 …………………………………1
2、主要材料及设备要求 …………………………1
3、闭水试验具备的条件 …………………………1
4、闭水试验程序 …………………………………1
5、带井闭水试验方法 ……………………………2
6、渗水量的计算……………………………………2
7、闭水试验标准……………………………………2
8、验收………………………………………………2
9、施工安全 ………………………………………3
10、施工注意事项 ………………………………3

一、 工程概况
1、 工程名称：龙岗区葵涌片区污水管网完善一期工程
2、 工程地点：葵涌街道
3、施工工艺：管道主要采用沟埋式及拖拉二程式施工方法，沟埋式执行规范标准：《给水排水管道工程施工及验收规范》（GB50268-97国家标准）；拖拉式执行规范标准参照上海市工程建设规范《埋地塑料排水管道工程技术规程》(DG／TJ08-308-2002)关于管道变形的检测方法：人不能进入管内的塑料管可采用圆度测试板管内拖拉进行检测。根据实际施工情况，拖拉铺设结束后，水可能进入管内，采用圆度测试板检查管道变形有难度，本工程采用了类似于通球法的内拖法进行检查，并进行闭水试验检查。
4、管材为HDEP中空缠绕管，管道管径为De300—De600。
5、编制依据：《给排水管道工程施工及验收规范》（GB50268-2008）

二、主要材料及设备要求
1、大功率潜水泵、胶管：主要用于闭水试验期间抽水用；
2、标尺（主要用于充水时水位变化情况）；
3、刻度尺；
4、水位测针(由针体和针头两部分构成)；
5、百分表、电流表；
6、梯子1 部，用于检查井段的水位下降情况；
三、闭水试验具备的条件：
1、无压管道闭水试验时，试验管道应符合下列规定：
（1）管道及检查井外观质量已验收合格；
　（2）管道未回填且沟槽内无积水；
（3）全部预留孔应封堵，不得渗水；
（4)管道两端堵板承载力经核算应大于水压力的合力；除预留进出水管外，应封堵坚固，
不得渗水；
2、管道闭水试应符合下列规定：
（1）试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；
（2）试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；
（3）计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；

3、闭水试验前应做好下列检查工作：
（1）管道及检查井外观质量已检查合格；
（2)检查井内清理完毕,无杂物积水现象；
　　 （4)闭水试验所需材料设备进场,人员到位；
（5）试验段井口脚手架已搭设完毕，并符合安全规定。

四、闭水试验程序
施工准备 清理检查管内壁 堵管口 分段灌注水浸泡24小时 检查管外壁及接口渗水情况 补水 测量渗水量 检查验收
五、带井闭水试验方法
根据设计要求每个检查井都必须在其砂浆达到100%设计强度后，用以考核检验检查井的渗水量是否达到标准要求。当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；当计算出的试验段水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准。首先将被试验的管段起点及终点检查井的管子两端用钢制堵板堵好，在上游井的管沟边设置一试验水箱，将进水管接至堵板的下侧。管道应严密，并从水箱向管内充水，管道充满水后，浸泡24小时后再进行试验。量好水位，观察管口接头处是否严密不漏，观察30分钟，测量渗水量应满足规范要求。闭水试验完成后及时将水排出。
1、准备工作
　　灌水之前首先将检查井内清理干净，以免充水后井内浮渣漂浮水面，影响测试精度。对于预留孔洞，预埋管口及进出口等都要加以临时封堵，同时还必须严格检查充水及排水闸口，不得有渗漏现象发生，在完成上述工作后再计算出设计水头标高，再依据设计水头与管顶内壁和上游检查井井口标高相比的结果来决定试验水头的选取。然后即可设置灌水水量观测标尺，用以观察灌水时水量所达到的渗水量。
2、灌水
　 水源从现场施工取水点向试验管段上游水箱内灌水，但由于现场取水点管径小，所以从测结束时，若发生渗漏严重的情况,应不断地向试验管段内补水，保持试验段水头恒定,以便更好地查找渗漏的地方并做标注。渗水量的观测时间不得小于半小时。
取水点注水的同时采用洒水罐车向试验管段上游水箱内灌水。当试验水头达到规定水头时开始计时，观测管道的渗水量，直至观测结束时，若发生渗漏严重的情况,应不断地向试验管段内补水，保持试验段水头恒定,以便更好地查找渗漏的地方并做标注。渗水量的观测时间不得小于半小时。

3、水位观测
　　1）灌水时的水位可用水位标尺测定。
　　2）灌水至设计水位进行渗水量测定时，应采用水位测针测定水位。水位测针的读数精度应达1/10mm。
　　3）灌水至设计水深后至开始进行渗水量测定的间隔时间，应不少于24h。
　　4）测读水位的初读数与未读数之间的间隔时间为24h。
　4、仪器装置
　　1）水位测针:由针体和针头两部分构成
　　2）百分表
　　3）电流表
六、渗水量的计算
实际渗水量计算方法：
q=W/T.L (D.0.1)
式中 q—实际渗水量（L/min·m）；
W—补水量（L）；
T—实际渗水量观测时间（min）；
L—试验管段的长度（m ）；
在满水试验中并应进行外观检查，不得有漏水现象试水合格后即可缓慢放水，闭水试验应填写试验记录，格式应符合《给排水管道工程施工及验收规范》（GB50268-2008）附录D中附表D.0.2表的规定。检查井内不得有漏水现象，渗水量按以下标准检测是否合格,
管材名称
管道内径
允许渗水量(m3/(24h.Km))
化学建材管
300
1.38
400
1.84
500
2.3
600
2.76
闭水试验合格后，应及时进行下一道的工序及回填,不合格应缓慢放水并重新处理再做闭水试验检测,直至合格。
考虑到现场取水困难和排水点远，闭水试验合格后，管段内存水暂不排放。待下一管段试水时重复利用。最后试验完成后，管内水由潜水泵抽至洒水运走。
6、管径大于DN700时，按管道井段数量抽样选取1/3进行闭水试验；试验不合格时，加倍抽样试验。

8、验收
管道工程大都是地下工程，施工中需要进行隐蔽工程的中间验收，施工完毕要进行竣工验收。
闭水试验是对管道进行水密性试验的检查验收。
试验表格为：排水管（渠）道闭水试验报告
9、施工安全
（1）做好安全技术交底，严格执行安全技术操作规程，严禁违章指挥违章操作。
（2）施工范围内的过路口，以及沟、槽等危险部位，必须设置护栏，加盖等防护措施，并设置警示标志，夜晚要挂红灯。
（3）各机电设备由专人看管，电气必须一机一闸，严格接地、接零和安漏电保护器，水泵和部件检修时必须切断电源，严禁带电作业。
（4）上下沟槽要用梯子，梯子要坚固放稳。
（5）在对井内水位进行检测时，上下井注意安全。
（6）下井作业前应先检查井内是否有有毒有害气体，如检查发现有毒有害气体，应采用鼓风机鼓风，待有毒气体散去后方能下井作业。
（7）下井作业人员需配安全带、口罩，井上必须留置1-2人，如发生危险需尽快将下井人员吊出井口。
10、施工注意事项
（1）渗水量试验是对排水管道施工质量总检验的重要环节之一，必须引起足够的重视。渗水量的合格与否与施工过程中每一工序都有一定关系。
（2）加强试验前对检查井、管道、支管连接处的全面检查和整修。
（3）试验合格后，所堵管道口在全线完工前打开，避免留下隐患。
（4）试验过程中，如遇较大面积的渗水或漏水，及时将管内水抽出，进行处理，待处理强度达到要求时，再次灌水试验，直至合格为准。
