主变呼吸器更换工程施工方案.doc

资源描述

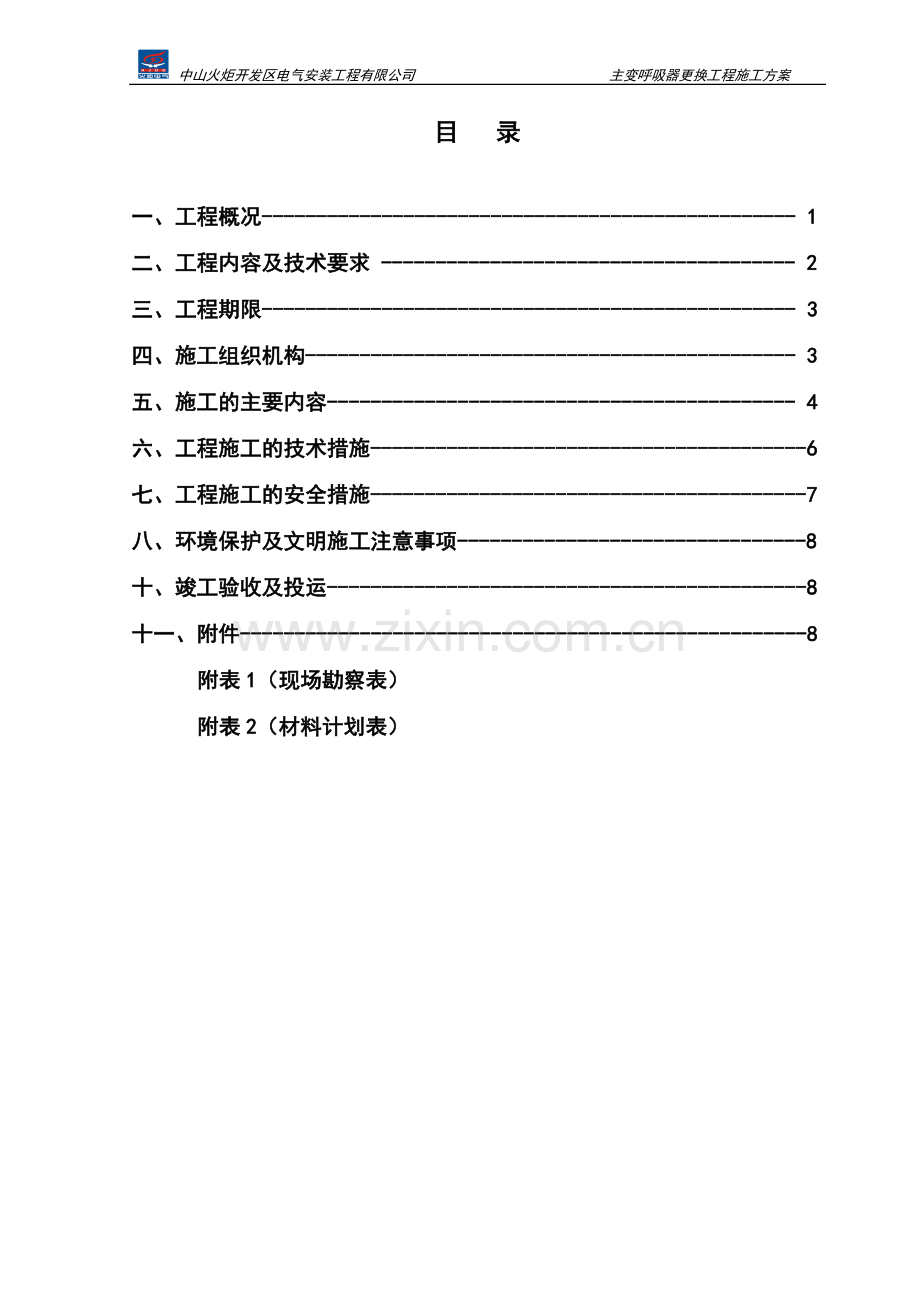

中山火炬开发区电气安装工程有限公司主变呼吸器更换工程施工方案目录一、工程概况------------------------------------------------- 1 二、工程内容及技术要求 -------------------------------------- 2 三、工程期限------------------------------------------------- 3 四、施工组织机构--------------------------------------------- 3 五、施工的主要内容------------------------------------------- 4 六、工程施工的技术措施----------------------------------------6 七、工程施工的安全措施----------------------------------------7 八、环境保护及文明施工注意事项--------------------------------8 十、竣工验收及投运--------------------------------------------8 十一、附件----------------------------------------------------8 附表1（现场勘察表）附表2（材料计划表）一、工程概况 110kV城南站等20站共30台主变本体及有载调压开关的呼吸器规格不统一、容积偏少，存在需准备多种规格的备品、更换频繁等缺点，不利于运行维护。本工程将对上述20站共30台主变本体及有载调压开关的呼吸器进行更换，增大主变本体及有载调压开关的呼吸器容积并统一规格，方便运行部门维护。需更换的主变本体及有载调压开关呼吸器明细见下表：序号设备名称需更换的呼吸器种类备注 1 110kV城南站＃1主变本体呼吸器有载调压开关呼吸器日本东京日立公司、需停电施工＃2主变本体呼吸器有载调压开关呼吸器广州电力设备厂、需停电施工 2 110kV库充站＃1主变本体呼吸器有载调压开关呼吸器广州电力设备厂 3 110kV五桂山站＃1主变本体呼吸器有载调压开关呼吸器广州电力设备厂 4 110kV南朗站＃1主变本体呼吸器有载调压开关呼吸器广州电力设备厂＃2主变本体呼吸器有载调压开关呼吸器广州电力设备厂、需停电施工 5 110kV溪角站＃1主变本体呼吸器有载调压开关呼吸器广州电力设备厂＃2主变本体呼吸器有载调压开关呼吸器广州电力设备厂 6 110kV沙溪站＃1主变本体呼吸器有载调压开关呼吸器广州电力设备厂＃2主变本体呼吸器有载调压开关呼吸器广州电力设备厂、需停电施工 7 110kV横栏站＃1主变本体呼吸器有载调压开关呼吸器中山南方变压器厂 8 110kV古镇站＃1主变本体呼吸器有载调压开关呼吸器广州电力设备厂＃2主变本体呼吸器有载调压开关呼吸器广州电力设备厂、需停电施工 9 110kV南头站＃1主变本体呼吸器有载调压开关呼吸器广州电力设备厂＃2主变本体呼吸器有载调压开关呼吸器广州电力设备厂 10 110kV黄圃站＃2主变本体呼吸器有载调压开关呼吸器广州电力设备厂 11 110kV民众站＃1主变本体呼吸器有载调压开关呼吸器广州电力设备厂＃2主变本体呼吸器有载调压开关呼吸器广州电力设备厂、需停电施工 12 110kV三角站＃1主变本体呼吸器有载调压开关呼吸器广州电力设备厂 13 110kV沙边站＃1主变本体呼吸器有载调压开关呼吸器中山南方变压器厂＃2主变本体呼吸器有载调压开关呼吸器中山南方变压器厂 14 110kV坦背站＃2主变本体呼吸器有载调压开关呼吸器广州电力设备厂、需停电施工 15 110kV阜沙站＃2主变本体呼吸器有载调压开关呼吸器广州电力设备厂 16 110kV环城站＃1主变本体呼吸器有载调压开关呼吸器广州电力设备厂＃2主变本体呼吸器有载调压开关呼吸器中山ABB变压器 17 110kV板芙站＃2主变本体呼吸器有载调压开关呼吸器中山ABB变压器 18 110k神湾站＃1主变本体呼吸器有载调压开关呼吸器广州电力设备厂 19 110kV坦洲站＃1主变本体呼吸器有载调压开关呼吸器广州电力设备厂＃2主变本体呼吸器有载调压开关呼吸器广州电力设备厂 20 110k海洲站＃1主变本体呼吸器有载调压开关呼吸器中山南方变压器厂二、工程内容及技术要求 1、施工主要内容及技术要求 1）、更换主变本体及有载调压开关的呼吸器，主变本体呼吸器选用意大利产EM4DA型，有载调压开关呼吸器选用意大利产EM2DA型，干燥剂采用国产蓝色变色硅胶。 2）、各站的主变本体及有载调压开关的呼吸器的过渡法兰组件规格不统一，需现场测量后设计施工图纸进行加工、装配，法兰之间的密封胶圈采用瑞典生产的0型密封圈。 3）、主变本体及有载调压开关的呼吸器前应将主变的本体重瓦斯保护和有载调压重瓦斯保护改接信号。 2、主要工程量 1）、设计本项目施工图纸1套（共20站共30台主变）。 2）、拆除110kV城南站等20站共30台主变本体呼吸器及其过渡法兰组件共30套。 3）、安装110kV城南站等20站共30台主变本体呼吸器及其过渡法兰组件共30套。 4）、拆除110kV城南站等20站共30台主变有载调压开关呼吸器及其过渡法兰组件共30套。 5）、安装110kV城南站等20站共30台主变有载调压开关呼吸器及其过渡法兰组件共30套。三、工程期限 1、要求施工单位在设备到货后10天内开工。 2、本工程现场施工总工期为15个工作日（0.5工作日/台）。 3、施工方式：110kV城南站＃1主变及＃2主变、110kV南朗站＃2主变、110kV沙溪站＃2主变、110kV古镇站＃2主变、110kV民众站＃2主变、110kV坦背站＃2主变需停电施工，其余各站主变不需停电施工。工程负责人四、施工组织机构如图1所示图1 工程负责人：曾辉祥质安员技术负责人施工现场负责人一次组负责人二次组负责人施工现场负责人：孙茂容技术负责人：孙冠明质安员：赵仲思一次负责人：萧伟权二次负责人：刘文军 1、人员职责 1）、工程负责人：负责工程施工的全面工作，监督、检查施工进度、质量、安全等情况。 2）、施工现场负责人：监督施工的各项工作安排，合理调配好人力、物力、车辆的使用，协调好各班组、各工种之间的工作。 3）、质量安全负责人：监督、落实现场各项安全措施的落实，确保工程施工的人身、设备安全及工程质量。并做好各班组的安全工作，对所有附近设备的安全运行影响负责，对每项工作的安全措施检查负责。 4）、技术负责人：负责工程材料、设备的申领及验收，工程设备异动、竣工报告的填写；负责图纸、资料的保管，现场施工记录的汇总、整理、施工质量监场、监督；负责技术联系，工程施工时的停电申请和工作票等及其有关手续的办理及相应后勤工作。 5）、一次负责人：负责安排一次班人员对呼吸器拆除及安装工作并做一次班的班组管理，对一次安全质量负责。 6）、二次工作负责人：负责安排保护、信号回路的改接及调试等工作，并做好二次班组的管理，对安全质量，工期负责。 2、本工程由电气安装2班负责施工及试验，具体安排如下：施工人员：电气安装2班6人二次班：2人五、施工主要内容 1、该工程的施工流程见下图：施工准备保护、信号回路的二次改接拆卸呼吸器工程验收保护、信号回路的恢复制作法兰、安装新呼吸器 2、具体工序的分解 1、准备工作 1)、将有关的图纸、资料、厂家说明书组织有关人员进行学习、熟悉变压器的有关保护回路和信号回路。 2）、备好拆卸工具和水桶及干净的棉布，配置干湿温度计和足够数量的干粉灭火器财。 3）、箱清点验收及保管：会同甲方、按照装箱清单对更换件数量进行清点，对质量进行检查，做好记录，不合格者厂方应更换，附件为绝缘件都要置于干燥通风场所保管。要特别仔细清点各种橡胶密封垫圈。收集出厂合格证、技术文件、出厂试验报告、说明书等，由于安装需要由施工单位保管，竣工后施工记录一并移交甲方。 4）、 2、保护、信号回路的改接 1）、拆卸前将主变本体重瓦斯保护和有载调压重瓦斯保护出口回路改接为信号回路以免引起在施工的过程中误跳闸。 2）、接线后进行短接接点模拟信号出口是否正常以检查接线的正确性。 3、拆卸呼吸器 1）、拆卸呼吸器时分两组人员同时进行变压器主体呼吸器和有载调压开关的呼吸器拆除。 2）、停电或不停电工作票实施后进入工作范围进行施工，拆下变压器本体呼吸器和有载调压呼吸器。 3）、卸下油杯把油杯中的废油倒进废油桶，以防外流污染环境。 4、制作法兰、安装呼吸器 1）、将拆下的法兰进行现场测量设计图纸进行过渡法兰的加工。 2）、加工完过渡法兰后将新呼吸器清扫干净，把已干燥好的硅胶倒进呼吸器进行安装、把螺丝紧固，将油杯装满变压器油上紧。 5、保护、信号回路的恢复 1）、安装完毕后把原来改接的信号回路恢复到出口跳闸回路。 2）、改接完成后用对线灯接上出口接点模拟出口正确后再投上压板联片。 3、施工计划进度本工程现场施工总工期为15个工作日（0.5工作日/台），本施工计划进度表以1台为例：施工计划进度表（0.5工作日/台）项目内容施工进度（小时）备注 0.5小时 1小时 2小时 0.5小时保护、信号改接拆卸呼吸器对主变本体和有载调压器的施工同时进行，现场制作过渡法兰法兰制作和新呼吸器的安装保护、信号恢复六、工程施工技术措施： 1、严格按照《电业安全工作规程》和《电气装置安装工程施工及验收规范》进行施工、试验。 2、本工程施工是停电和部分不停电分别进行，停电施工部分要申请停电，填写好工作票、填写工作票要工整、清楚、准确与回路编号一致。 3、提前向当地气象部门了解施工时间段的天气预报、做好合理的时间安排。 4、不停电施工部分，在现场必须要有专责安全员监督以防止碰触带电体。 5、停电施工部分在停电的变压器各侧挂上接地线。 6、在拆卸完旧呼吸器后要注意防潮，用干净的防潮胶纸将法兰的一侧捆扎住以达到防潮。 7、安装呼吸器所用的吸附剂应不小于3mm颗粒，无粉末的合格产品。 8、新装入的吸附剂要经过筛去小颗粒和粉末经干燥后再装入。 9、安装时在顶盖下面留出1/5－1/6高度空隙，不要将管道及排气孔堵塞，下部油封适当使呼吸器呼吸畅通。 10、安装前要检查密封圈是否破损，规格是否符合厂家要求。 11、要选用优质清洁剂，防止油污、杂质滞留胶圈表面。 12、安装呼吸器时两侧法兰和防油密封圈要抹干净、防油密封圈要平整放置、上螺丝时要对角先上。紧固法兰螺丝要用力矩扳手，并要力度均衡。 13、换完后应对油枕进行检查，其油位应正常，无渗漏油现象。七、工程施工安全措施：由于本次工程是不停电和间断停电进行施工，在更换呼吸器的全过程中，其他设备都在运行中，因此必须严格保证现场施工人员人身安全及设备安全进行施工，安全措施必须严格遵守落实。 1、严格按照《电业安全工作规程》和《电气装置安装工程施工及验收规范》进行施工、试验。 2、施工前组织学习本方案，明确施工任务的工作范围，提前按有关规定办理相关的申请和工作票，交待现场安全措施以及其他注意事项。 3、施工前，要向施工人员进行安全技术交底，明确施工任务。施工现场必需设专人监护，应做到：一看、二对、三开始。一看：看一看工作地点是否正确，安全措施是否可靠。二对：对一对工作点与工作票写的是否一致，安全措施与工作票是否一致，接线图与实物是否一致。三开始：在完成上两点才能开始工作。 4、现场施工人员穿棉质工作服，进入变电场应戴安全帽。 5、进入施工现场的施工人员必须工装整齐，正确佩戴安全帽。高空作业时还必须系好安全带。 6、施工现场禁止吸烟，为防意外现场应准备足够的消防器材。 7、做每项工作前，工作负责人应对施工人员进行安全的全面交底。 8、工作负责人（监护人）必须认真履行细致的监护工作。发现施工人员有违反安全规程的行为，工作负责人（监护人）应立即制止并责令其停止工作。 9、取用工具要有专人登记，使用时要绑扎白布带以方便操作及防止丢忘，使用完即时还回。每做完一项工作后要仔细清点使用过的工具，所有工具齐备方可继续做其它工作。 10、上、下变压器时要做好竹梯的防滑和防倾倒措施。 11、严禁携带金属物品及使用没有绑扎白布带的工具在器身上工作。 12、高空作业的工具必须放置在工具袋里，传递物品时不得上下抛掷，要用绳索传递，严禁高空坠物。 13、施工现场应有明确的标识，加强施工现场安全监护。 14、搬运长物时，应放到水平搬运，并与带电部分保持足够安全距离（110KV不小于1.5米，35KV不小于1米，10KV不小于0.7米） 15、施工人员严防误碰运行设备，保证人身与带电体有足够的安全距离，现场工作票须落实各项安全措施。 16、施工结束后，必须全面检查施工设备上有无工具放置和存放杂物。八、环境保护及文明施工注意事项： 1、由于施工过程中的废弃物影响自然环境，因此，施工现场在施工完毕，应及时进行清理，做到“工完、料尽、场地清”，对小垃圾及废料由专人清到垃圾站。每天工作结束前要清理场地。 2、施工用的材料、工器具要指定存放位置，不得随地堆放。 3、现场必须配备足够的临时集油工具。 4、施工中产生的废油，应及时清运到指定的地点，集中处理，防止对环境造成污染，防止废油乱倒专设废桶盛装。 5、要保护好变电站内绿化，爱护绿化草地，不得折断树木。 6、人员分工明确，生产秩序有条不紊；按章作业，不野蛮施工；人员着装整洁，材料工机具摆放有序。 7、施工装卸材料、机具时，严禁野蛮装卸，严禁乱堆乱放，确保场地整齐有序，交通畅通无阻。九、竣工验收及投运 1、本项目实行三级验收制度，验收合格后投运。 2、自检：项目完工后，由项目负责人进行自检。 3、终检：自检完毕后，项目负责人填写“竣工验收报告”，向生技分部申请并由生技分部负责终检。 4、竣工验收：项目终检通过后生技分部向公司生技部提出竣工验收申请，由生技部组织竣工验收。 5、投运：验收合格后，由生技部组织投入运行。十、附件 1、现场勘察表（附表1） 2、材料表（附表2）附表1 现场勘察表填报单位: 填报日期: 工程编号: （2005）中修002 项目名称: 主变呼吸器更换序号设备名称现状要求备注 1 110kV城南站＃1主变主变本体及有载调压开关的呼吸器规格不统一、容积偏少，存在需准备多种规格的备品、更换频繁等缺点，不利于运行维护。 1. 更换主变本体及有载调压开关的呼吸器，主变本体呼吸器选用意大利产EM4DA型，有载调压开关呼吸器选用意大利产EM2DA型，干燥剂采用国产蓝色变色硅胶。 2. 各站的主变本体及有载调压开关的呼吸器的过渡法兰组件规格不统一，需现场测量后设计施工图纸进行加工、装配，法兰之间的密封胶圈采用瑞典生产的0型密封圈。 3. 110kV城南站＃1主变及＃2主变、110kV南朗站＃2主变、110kV沙溪站＃2主变、110kV古镇站＃2主变、110kV民众站＃2主变、110kV坦背站＃2主变需停电施工，其余各站主变不需停电施工。＃2主变 2 110kV库充站＃1主变 3 110kV五桂山站＃1主变 4 110kV南朗站＃1主变＃2主变 5 110kV溪角站＃1主变＃2主变 6 110kV沙溪站＃1主变＃2主变 7 110kV横栏站＃1主变 8 110kV古镇站＃1主变＃2主变 9 110kV南头站＃1主变＃2主变 10 110kV黄圃站＃2主变 11 110kV民众站＃1主变＃2主变 12 110kV三角站＃1主变 13 110kV沙边站＃1主变＃2主变 14 110kV坦背站＃2主变 15 110kV阜沙站＃2主变 16 110kV环城站＃1主变＃2主变 17 110kV板芙站＃2主变 18 110k神湾站＃1主变 19 110kV坦洲站＃1主变＃2主变 20 110k海洲站＃1主变附表2 材料计划表填报单位: 填报日期: 工程编号: （2005）中修002 项目名称: 主变呼吸器更换序号名称型号及规格单位数量备注 1 主变本体呼吸器 EM4DA 套 30 配0型防油密封圈、变色硅胶及变压器油 2 有载调压开关呼吸器 EM2DA 套 30 3 主变本体呼吸器过渡法兰组件套 30 结合现场实际设计加工 4 有载调压开关呼吸器过渡法兰组件套 30 5 6 7 8 9 10 11 12 13 14 11
