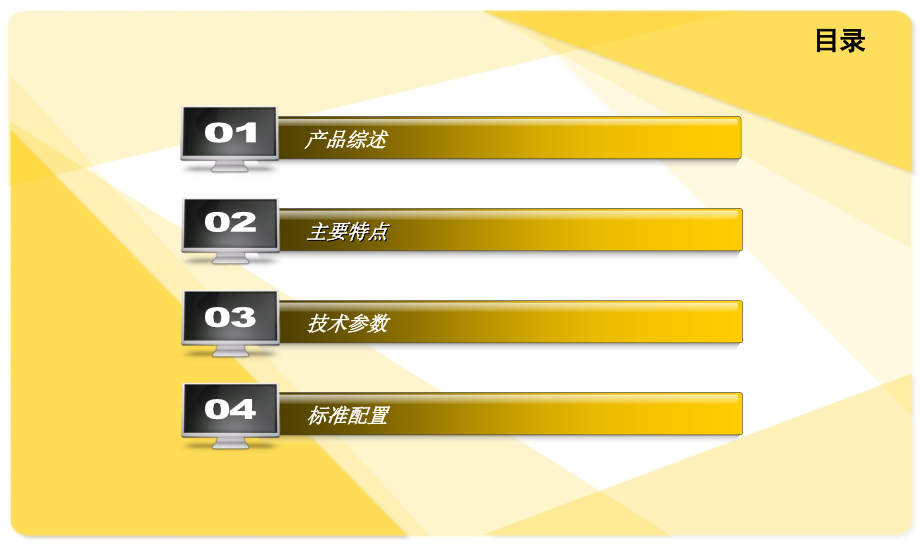

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版文本样式,第二级,第三级,第四级,Page,#,单击此处编辑母版标题样式,SR-71H,三合一多功能光纤熔接机,光纤熔接机,目录,产品综述,主要特点,技术参数,标准配置,01,02,03,04,SR-71H 三合一光纤熔接机是一种全新设计的光纤接续设备。强大的功能和极低的损耗使其完全满足于干线、局域网和FTTH环境的光纤熔接应用。无需换夹具，一机多用，节省成本，提高工作效率。轻巧的机身和精细的设计使其在有限的空间也可操作；高分辨5英寸LCD彩色显示，图像可根据位置需要翻转。机器操作步骤简单，针对一线使用人员设计，十分钟学会操作，采用纤芯对准技术，调芯准确，熔接损耗低，易于维护，机器皮实，携带箱可抗三百公斤压力。可插拔大容量8AH锂电，充满电后可熔接/加热180次，为长时间野外工作提供了可靠保障；温湿度和气压实时补偿系统使熔接机随时适应外界变化，为在不同环境下取得低损耗接续的一致性提供了保证。,产品综述,高分辨,5,英寸,LCD,彩色显示，图像可根据位置需要翻转。,典型熔接时间,10,秒,典型加热时间,30,秒,可插拔大容量,8AH,锂电。充满电后可熔接,/,加热,180,次,放大倍数,180,倍（,X/Y,同时显示）,全新的图像处理技术,全新的防风盖设计防尘、防风能力强,工作方式：自动、手动、全自动,USB,数据接口,数据存储,6000,组最新接续结果,光纤夹具一副多用（皮线、跳线、裸纤）,主要特点,适用光纤,SM,（单模）、,MM,（多模）、,NZDS(,非零色散,),、,EDF,（掺饵光纤）、尾纤、皮线系列光纤,实际平均损耗,0.02dB,（,SM,）、,0.01dB,（,MM,）、,0.04dB,（,NZDS,）、,0.04dB,（,EDF,）,回波损耗,60dB,张力测试,200gf,（标准）,熔接程序,50,组可定义程序,热缩套管,20mm/40mm/60mm,操作方式全自动、半自动、手动,光纤对准 先进的,PAS,对准方式,电池容量 典型熔接,180,次，充电时间约为,3.5,小时,(,可在充电时使用,),电池寿命 循环充电次数达,500,次，可插拔，客户自己可更换,电极寿命 典型值,3500,次，客户自己可更换电极,施工照明 内置高亮度、宽范围照明灯，极大方便夜间操作,外部接口 提供标准,USB,输出接口,语言中文,/,英文,操作环境温度,-10,+50,，湿度,0,95%RH,（不结露），海拔,0,5000m,工作电源交流适配器：输入,100,240V 50/60Hz,输出（直流）,12V 5A,电源,12V 8AH,尺寸,/,重量,155,（,W,）*,165,（,D,）*,150,（,H,）,/2.5KG,技术参数,标准配置,序号,名称,数量,1,主机（,SR-71H,）,1,台,2,光纤切割刀,1,把,3,光纤剥皮钳,1,把,4,交流适配器,1,套,5,电池,1,块,6,充电器,1,套,7,备用电极,1,付,8,冷却托盘,1,个,9,操作手册光盘,1,张,10,快速操作指南,1,份,11,皮线开剥钳,1,把,12,皮线切割夹具,1,只,13,防皮线断纤夹具,1,把,14,携带箱,1,个,
