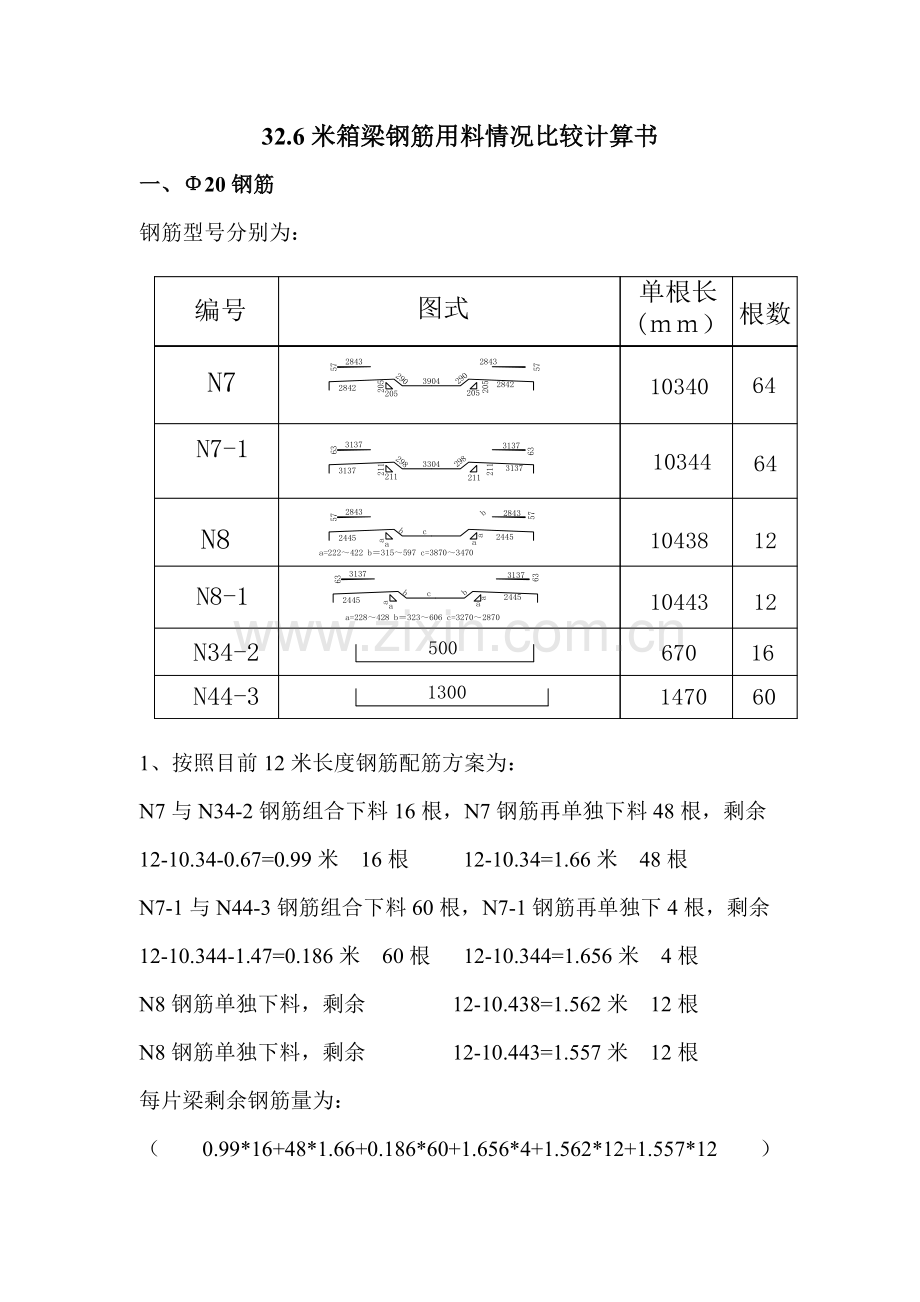

32.6米箱梁钢筋用料情况比较计算书
一、Φ20钢筋
钢筋型号分别为：
1、按照目前12米长度钢筋配筋方案为：
N7与N34-2钢筋组合下料16根，N7钢筋再单独下料48根，剩余
12-10.34-0.67=0.99米 16根 12-10.34=1.66米 48根
N7-1与N44-3钢筋组合下料60根，N7-1钢筋再单独下4根，剩余
12-10.344-1.47=0.186米 60根 12-10.344=1.656米 4根
N8钢筋单独下料，剩余 12-10.438=1.562米 12根
N8钢筋单独下料，剩余 12-10.443=1.557米 12根
每片梁剩余钢筋量为：
（0.99*16+48*1.66+0.186*60+1.656*4+1.562*12+1.557*12）*2.47=372.3

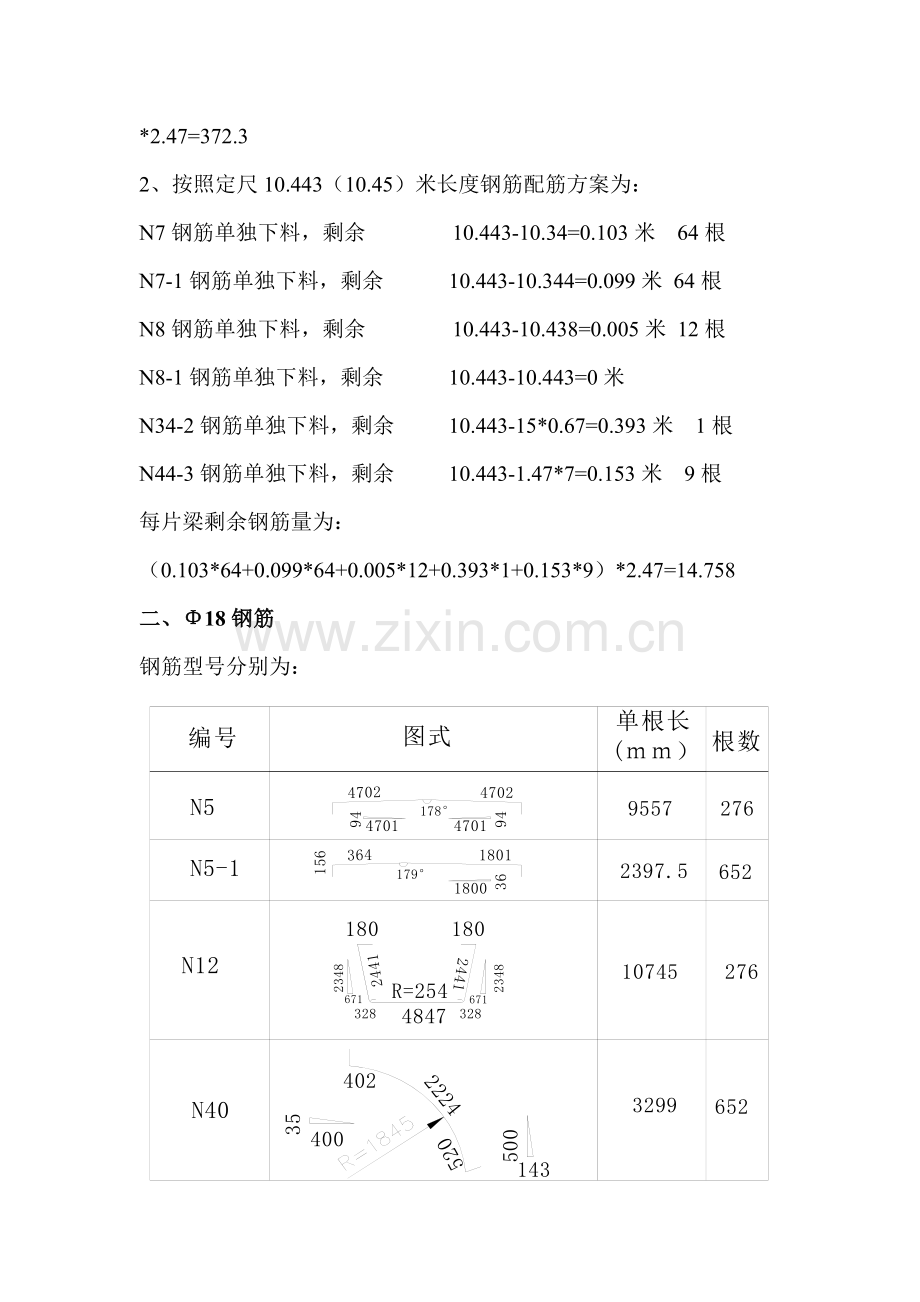

2、按照定尺10.443（10.45）米长度钢筋配筋方案为：
N7钢筋单独下料，剩余 10.443-10.34=0.103米 64根
N7-1钢筋单独下料，剩余 10.443-10.344=0.099米 64根
N8钢筋单独下料，剩余 10.443-10.438=0.005米 12根
N8-1钢筋单独下料，剩余 10.443-10.443=0米
N34-2钢筋单独下料，剩余 10.443-15*0.67=0.393米 1根
N44-3钢筋单独下料，剩余 10.443-1.47*7=0.153米 9根
每片梁剩余钢筋量为：
（0.103*64+0.099*64+0.005*12+0.393*1+0.153*9）*2.47=14.758
二、Φ18钢筋
钢筋型号分别为：

1、按照目前12米长度钢筋最佳配筋方案为：
N5与N5-1钢筋组合下料276根，N5-1再单独下料376根，剩余
12-9.557-2.398=0.045米 276根 12-2.398*5=0.01米 75根
N12钢筋单独下料276根，剩余 12-10.745=1.255米 276根
N40钢筋单独下料652根，剩余 12-3.299*3=2.103米 218根
每片梁剩余钢筋量为：
（0.045*276+0.01*75+1.255*276+2.103*218）*2=1636
2、按照定尺10.8米长度钢筋配筋方案为：
N5钢筋单独下料，剩余 10.8-9.557=1.243米 276根（可利用）
N12钢筋单独下料，剩余 10.8-10.745=0.055米 276根
N5-1钢筋先利用N5钢筋剩余的1.243对焊成2.486米钢筋下料138根，剩余 2.486-2.398=0.088米 138根
N5-1再与N40钢筋组合下料514根，组合方式为3根N5-1+1根N40剩余 10.8-3*2.398-3.299=0.307米 171根
N40钢筋再单独下料481根，剩余
10.8-3.299*3=0.903 160根
每片梁剩余钢筋量为：
（0.055*276+0.088*138+0.307*171+0.903*160）*2=448.6
三、Φ16钢筋
钢筋型号分别为：

1、按照目前12米长度钢筋最佳配筋方案为：
N14与N44钢筋组合下料184根，剩余
12-6.736-1.436*3=0.956米 184根
N14钢筋再单独下料134根，剩余
12-6.736=5.264米 134根（可利用）
N18与N20钢筋用剩余的5.26米长钢筋下料40根，剩余
5.26-3.068-1.958=0.234 40根
（另外需要下料的4根N20利用N14-1、N14-2下料剩余的4根）
N16与N17钢筋用剩余的5.26米长组合钢筋下料分别8根，剩余
5.26-2.356-2.752=0.152米 8根
N16钢筋再用剩余的5.26米长钢筋下料8根，剩余
5.26-2*2.356=0.548 4根
N17-1钢筋用剩余的5.26米长钢筋下料12根，剩余
5.26-3.124=2.136米 12根
N34-3钢筋用剩余的5.26米长钢筋下料4根，剩余
5.26-4*1.086=0.916米 1根
总共还剩余5.26米长钢筋 134-40-8-4-12-1=69根
N37与N15钢筋组合下料42根，剩余
12-5.587-2.8*2=0.813米 42根
N35与N15钢筋组合下料254根，剩余
12-5.37-2.8*2=1.03米 254根
N19与N15钢筋组合下料56根，剩余
12-5.54-2.8*2=0.86米 56根
N15钢筋还需单独下料100根，剩余
12-2.8*4=0.8米 25根
每片梁剩余钢筋量为：
（0.956*184+0.234*40+0.152*8+0.548*4+2.136*12+0.916+5.26*69+0.813*42+1.03*254+0.86*56+0.8*25）*1.58=1488.5
2、按照定尺9.61米长度钢筋配筋方案为：
N14与N15钢筋组合下料318根，剩余
9.61-6.736-2.8=0.074米 318根
N35与N15、N44钢筋组合下料254根，剩余
9.61-5.37-2.8-1.436=0.004米 254根
N15钢筋再单独下料232根，剩余
9.61-3*2.8=1.21米 77根
N20与N19钢筋组合下料44根，剩余
9.61-1.958*2-5.539=0.155米 22根
N19再与N17-1钢筋组合下料，剩余
9.61-5.539-3.124=0.947米 12根
N19再与N44钢筋组合下料，剩余
9.61-5.539-2*1.436=1.199米 22根
N34-3利用剩余的1.199米钢筋4根，还剩余18根
N37与N18组合下料40根，剩余
9.61-5.587-3.068=0.955米 40根
N37再与N44组合下料2根，剩余
9.61-5.587-2*1.436=1.151米，2根
N16与N44钢筋组合下料16根，剩余
9.61-2.356-5*1.436=0.074 16根
N17与N44钢筋组合下料8根，剩余
9.61-2.752*3-1.436=0 3根
N44钢筋最后再单独下料100根，剩余
9.61-1.436*6=0.994 17根
每片梁剩余钢筋量为：
（0.074*318+254*0.004+1.21*77+0.155*22+0.947*12+1.199*18+0.955*40+1.151*2+0.074*16+0.994*17）*1.58=336
四、钢筋节超成本分析
两种钢筋使用后剩余废料比较见下表：
钢筋型号
箱梁 数量
使用12米钢筋情况
使用定尺钢筋情况
节省钢筋量
每片梁剩余
总共剩余
每片梁剩余
总共剩余
Φ 20
500.0
372.3
186150
14.8
7400
178750
Φ 18
500.0
1636.0
818000
448.6
224300
593700
Φ 16
500.0
1488.5
744250
336.0
168000
576250
合计

3496.8
1748400
799.4
399700
1348700

钢筋 单位：
kg
梁场总共需生产箱梁555，目前钢筋已绑扎10孔，钢筋存料约45孔，按剩余500孔梁计算从上表可以看出使用12米钢筋将造成1748.4吨的废料，而使用定尺钢筋仅造成399.7吨的废料，节约钢筋1348.7吨，按照钢材原材4000元/吨及钢筋废料2000元/吨的市场价格计算，可以节约成本269.74万元。
